Créer une fenêtre avec un arc en maçonnerie

Description

Une fenêtre avec un arc en maçonnerie doit être crée, cependant, les fenêtres par défaut de la bibliothèque ne proposent pas cet ornement, et la création d’un objet personnalisé n’est pas envisagée.

Solution

Les fenêtres de la bibliothèque Archicad peuvent comporter un Arc en maçonnerie. Cet élément est désactivé par défaut, mais peut être activé dans les Options de la fenêtre. La procédure ci-dessous permet d’ajouter et de personnaliser un arc en maçonnerie sur une fenêtre.

1. Sélectionner une fenêtre de la bibliothèque Archicad dans le projet, puis la placer dans le modèle.

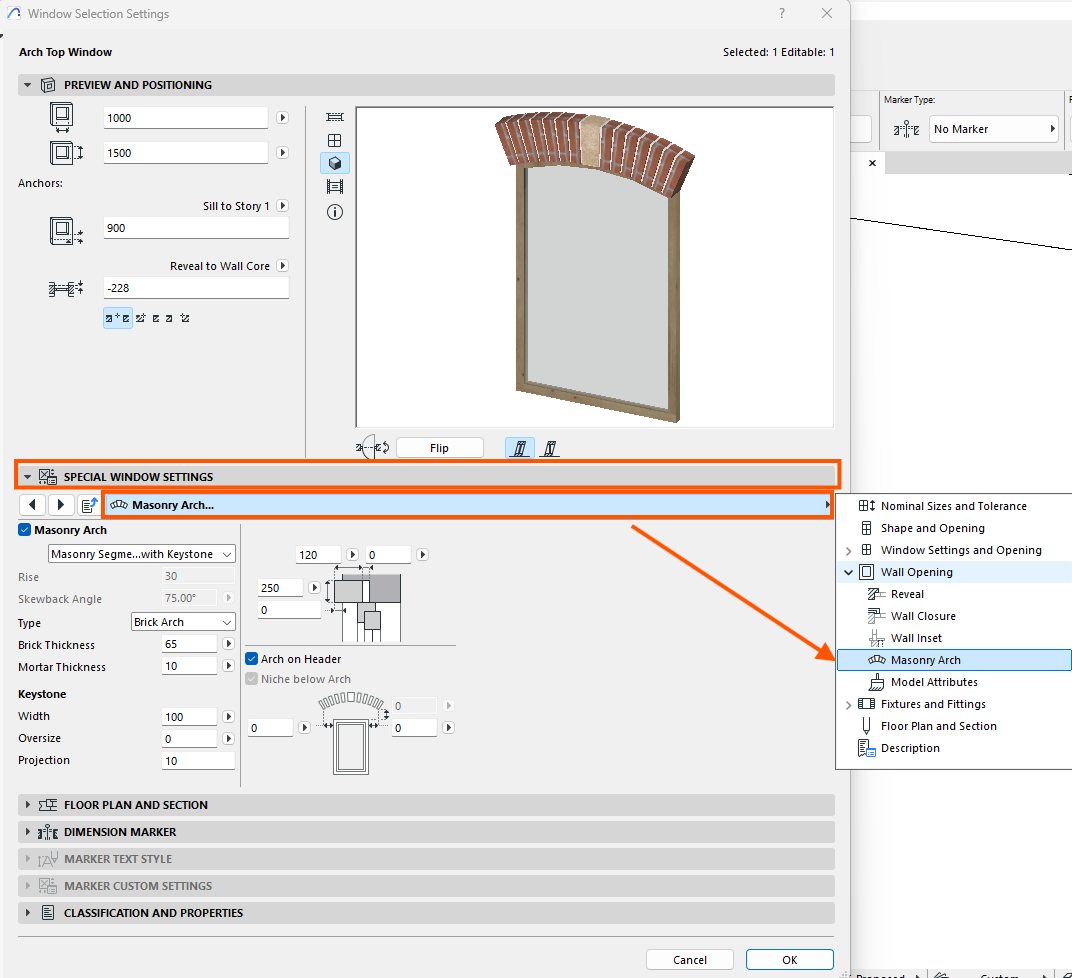

2. Ouvrir les Options de la fenêtre. Effectuer un clic droit sur la fenêtre placée, puis choisir Options Fenêtres sélectionnées. (Ou utiliser le raccourci clavier Ctrl/Cmd + T.)
3. Développer la section Options de fenêtre basiques/spéciales, puis accéder à Ouverture de mur / Arc en maçonnerie.

4. Cocher la case Arc en maçonnerie pour ajouter cet élément à la fenêtre.



5. Choisir un style d’arc dans le menu déroulant. Les options disponibles incluent notamment les formes droite, courbe ou en linteau.
6. Ajuster les réglages suivants en fonction des besoins :
   • Elévation : définir la hauteur de l’arc.
   • Angle inclinaison : définir les angles pour les arcs de type linteau.
   • Type : sélectionner Stuc ou Brique. Pour les arcs en brique, spécifier les épaisseurs de la brique et du mortier.
   • Clé de voûte : configurer les dimensions de la clé de voûte, notamment la largeur, l'agrandissement ouverture (extension verticale) et la projection (saillie horizontale).
7. Utiliser les options supplémentaires pour une personnalisation plus poussée :
   • Arche sur linteau : cocher cette case si l’arc doit être positionné directement au-dessus du linteau. Sinon, définir une distance entre les deux.
   • Niche sous arche : activer cette option pour créer un renfoncement sous l’arc.
   • Débord horizontal : définir les valeurs de débord pour les deux côtés de l’ouverture.
8. Cliquer sur OK pour appliquer les modifications.

Notes supplémentaires :

• L’utilisation d’arcs en brique pour plusieurs fenêtres peut augmenter significativement la taille du modèle.

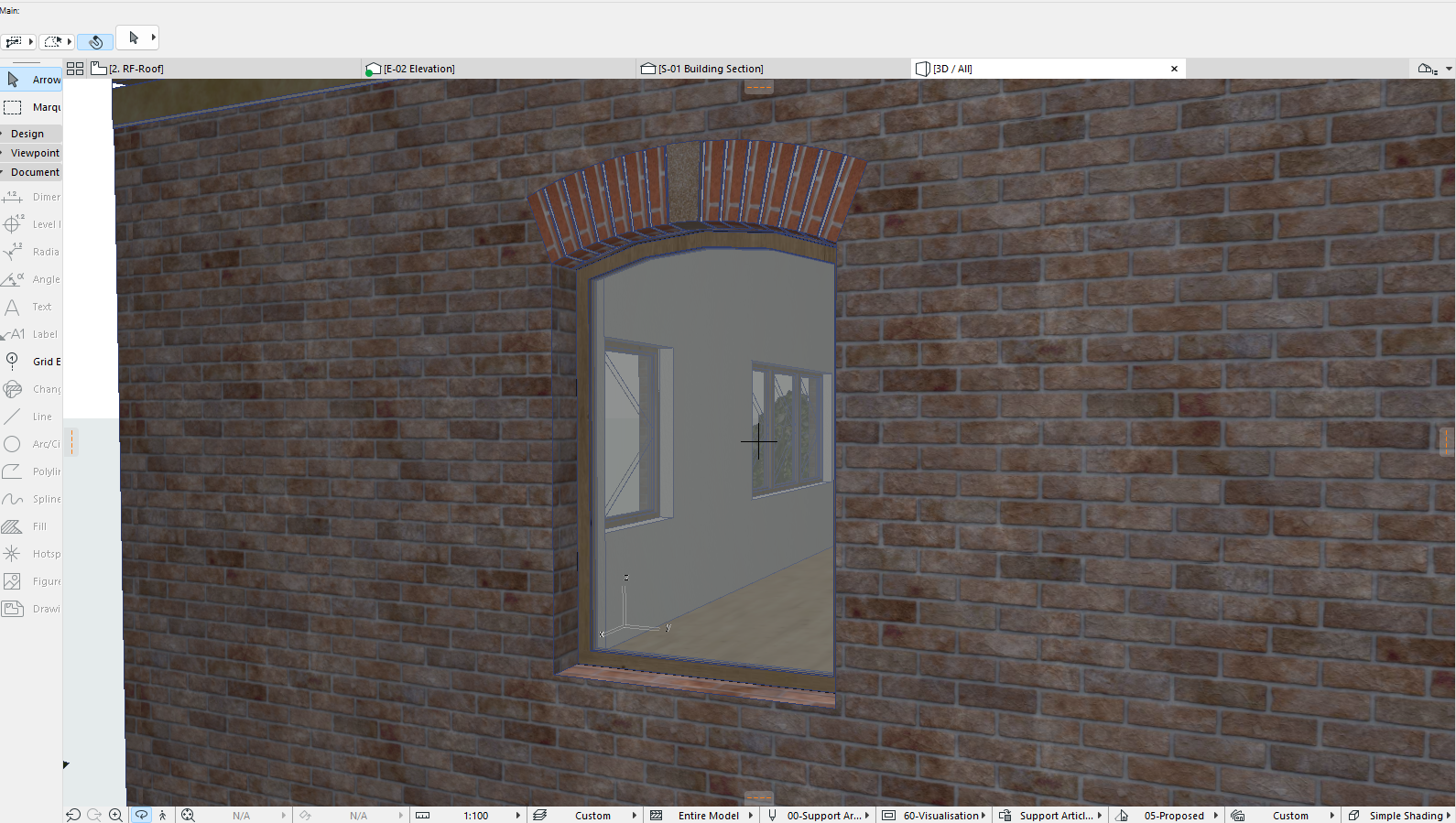

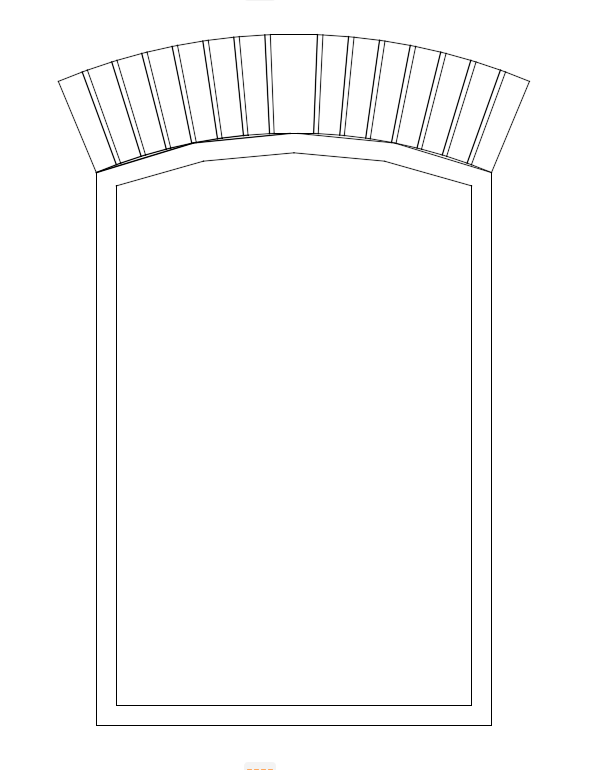

• Pour des ajustements visuels précis, il est recommandé de vérifier le résultat en vue 3D ou en élévation après la configuration des paramètres.
