Description
Quelquefois, lors de la création d'un motif personnalisé pour l'utilisation comme type de ligne, le copier-coller dans la zone de motif ne fonctionne pas et la rangée de « X » reste inchangée.
Solution
Les seuls outils 2D utilisables pour créer un type de ligne sont l'outil Ligne et Arc/Cercle. La polyligne et l'outil Spline ne sont pas compatibles pour être copiés et collés en tant que composants de type ligne.
Pour créer un type de ligne personnalisée, créer le motif en utilisant uniquement l'outil Ligne ou Arc/Cercle. S'il est nécessaire de dessiner le tracé avec l'outil Polyligne ou Spline, suivre ces étapes :

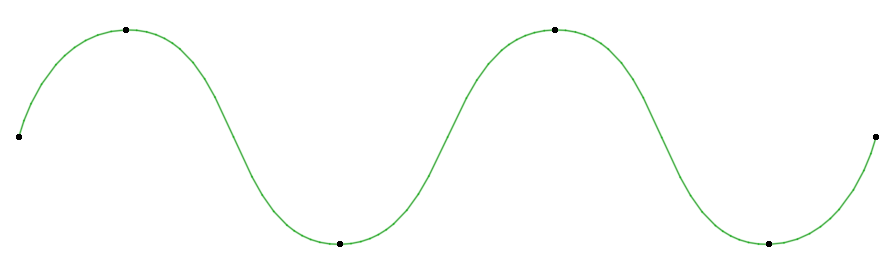

- Dessiner la ligne personnalisée, avec l'outil Polyligne ou Spline : dans cet exemple, c'est une spline.

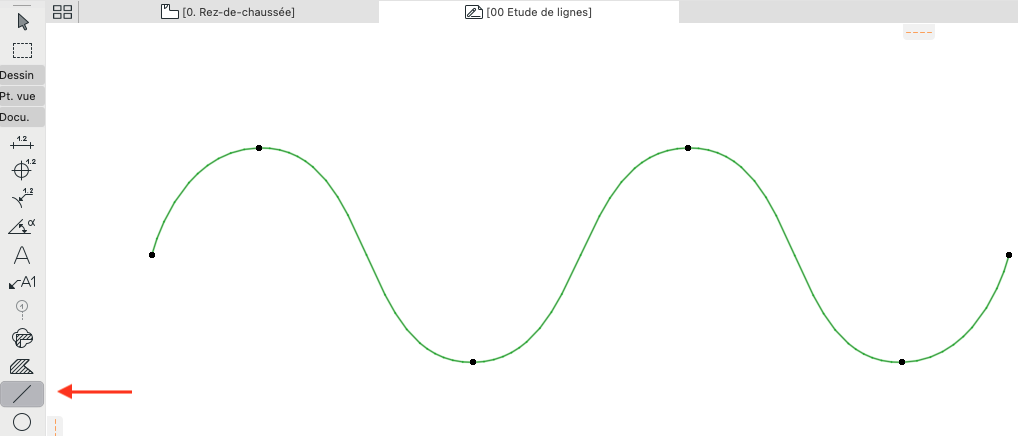

- Sélectionner la spline et sélectionner l'outil Ligne.

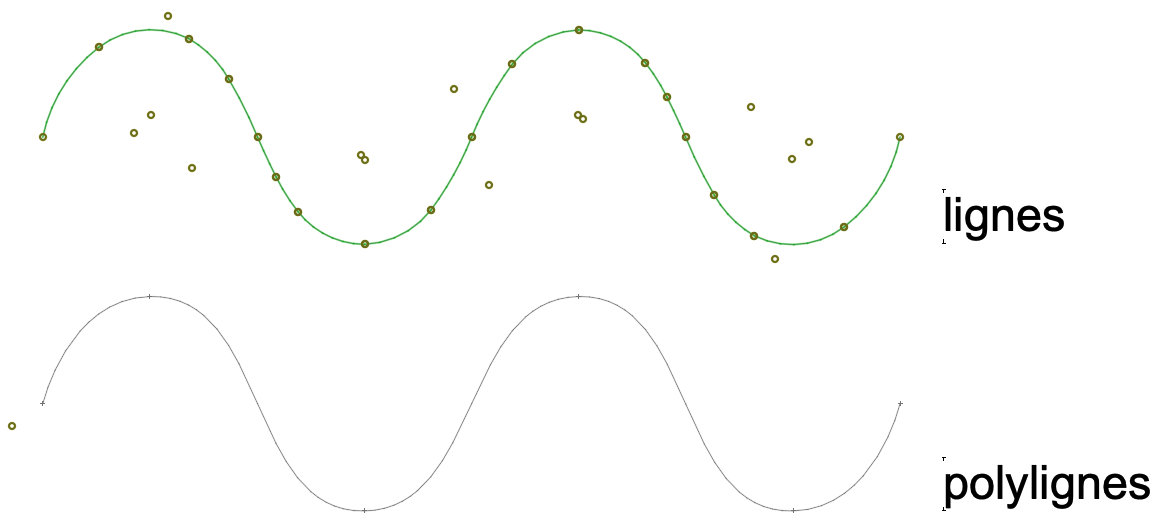

- Appuyer sur la touche espace pour activer la baguette magique et cliquer sur la spline. Cela va créer (au même emplacement) un élément identique à la spline composé exclusivement de lignes et d'arcs.
- Déplacer ou supprimer l'élément polyligne/spline original.
- Sélectionner et copier les lignes et les arcs.
-

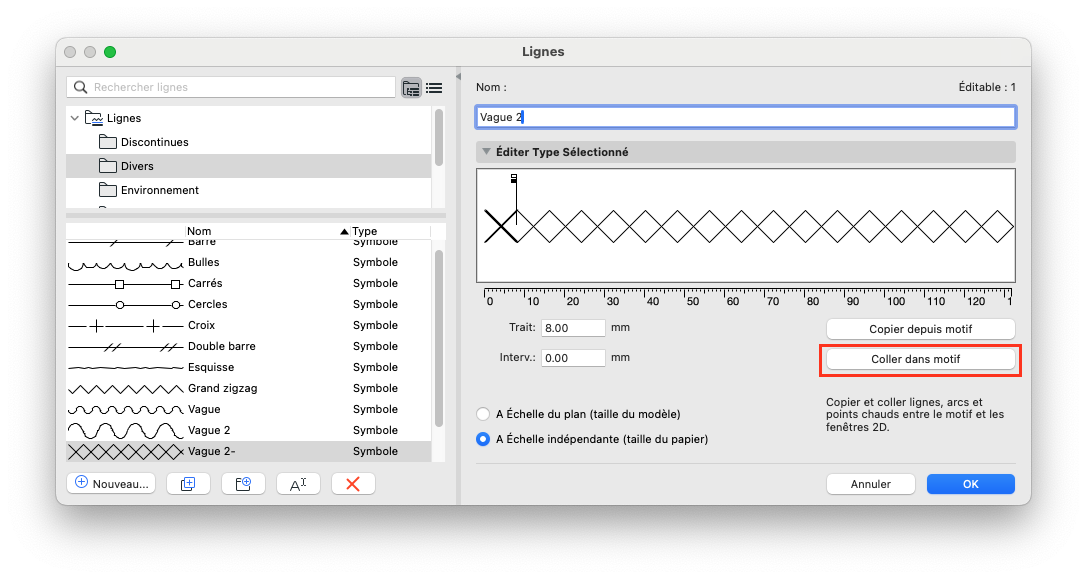

Coller dans motif, le symbole créé s'affiche.
Astuces :
- Article associé : Comment créer un type de ligne personnalisé.
- Plus de paramètres pour la création de lignes personnalisées se trouvent ici.
