Problemstellung
Die im Projekt verwendeten Bauteile mit ihren Bezeichnungen und grafischen Darstellungen sollen in einer modellbasierten, automatisch aktualisierbaren Legende auf einem Layout dargestellt werden.
Der folgende Artikel erläutert die Erstellung am Beispiel von Wandaufbauten; das Vorgehen lässt sich durch Anpassung der Auswertungskriterien und -felder auch auf andere Elemente übertragen.
Troubleshooting
1. Neue interaktive Elementauswertung erstellen
Dokumentation > Interaktive Auswertungen > Schema-Einstellungen
- Über Neu... ein neues Auswertungsschema erstellen.
- Als Auswertungstyp Elemente auswählen.
- Einen Namen vergeben, beispielsweise Legende – Wandaufbauten.

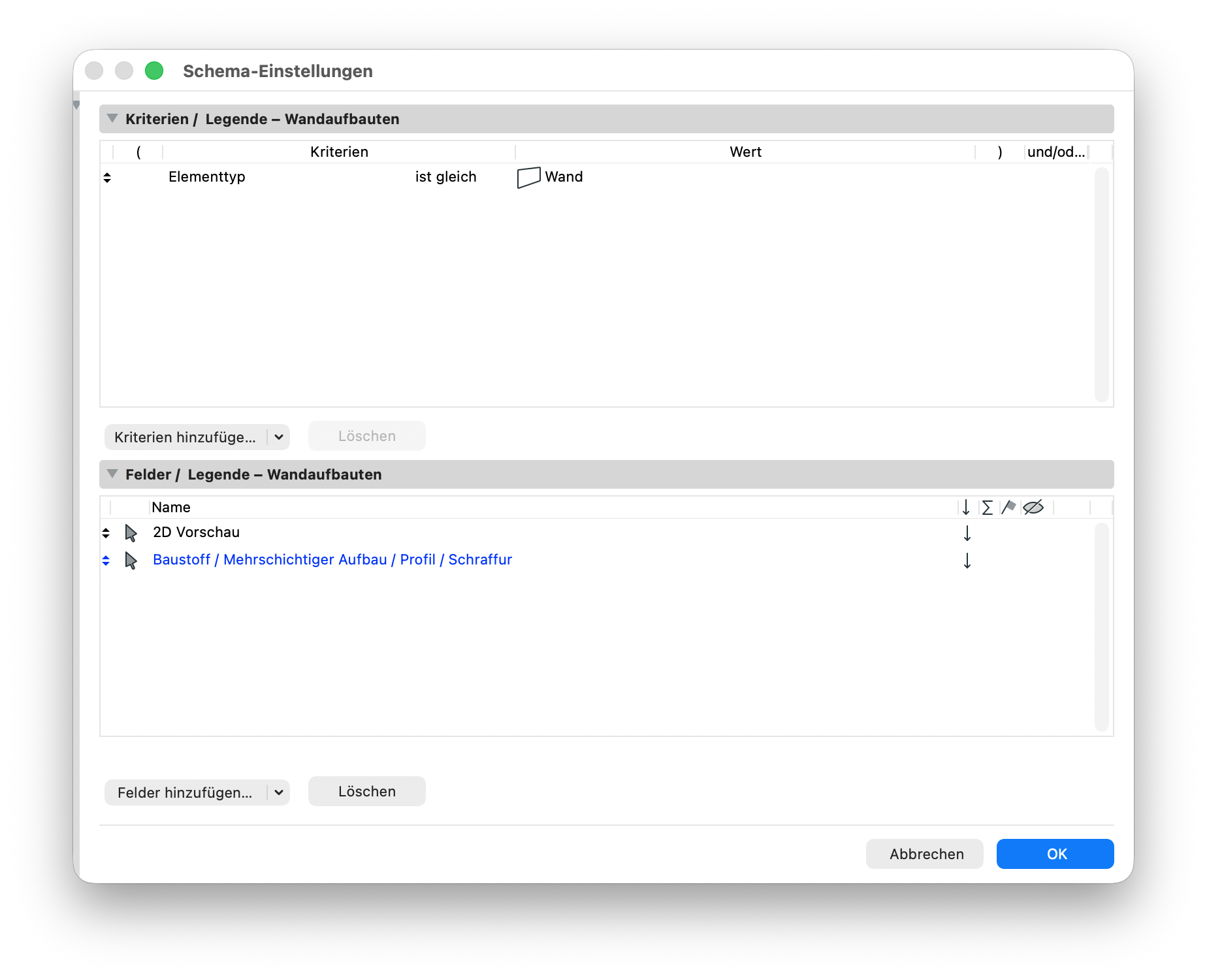

2. Kriterien für die Wandlegende festlegen
In den Schema-Einstellungen unter Kriterien festlegen, welche Bauteile in der Legende erscheinen sollen.
- Über Kriterien hinzufügen... den Elementtyp Wand auswählen.
- Bei Bedarf weitere Kriterien ergänzen, beispielsweise bestimmte Ebenen oder Klassifizierungen, um die Auswertung einzugrenzen.
3. Felder für die Wandlegende festlegen
Unter Felder über Felder hinzufügen... die gewünschten Informationen ergänzen, zum Beispiel:
- 2D Vorschau: Zeigt die Grundrissdarstellung der Wand einschließlich der Schichten und Schraffuren an.
- Baustoff / Mehrschichtiger Aufbau / Profil / Schraffur: Zeigt den Namen des verwendeten Baustoffs beziehungsweise mehrschichtigen Aufbaus an.

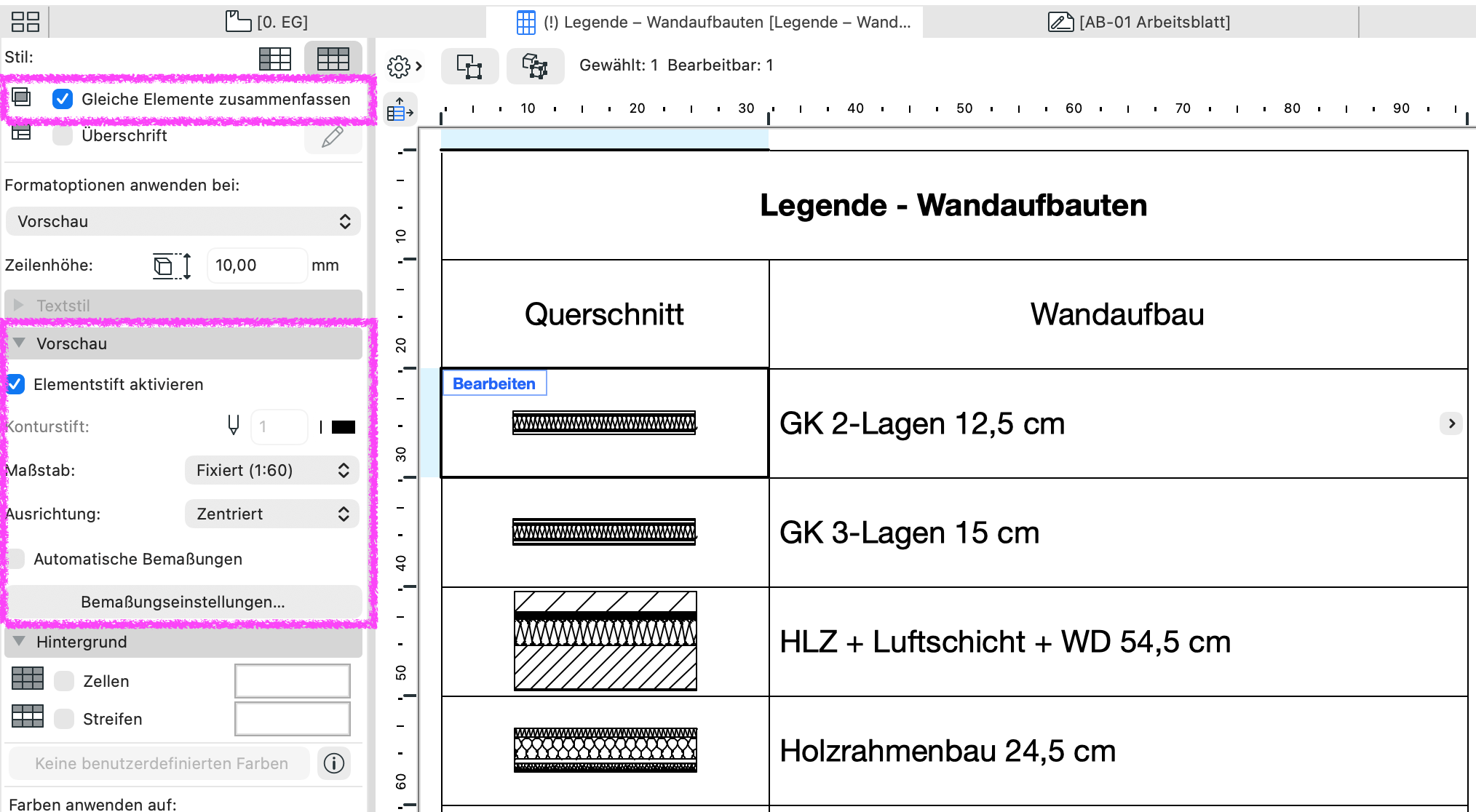

4. Identische Wandaufbauten zusammenfassen und Darstellung anpassen
Die erstellte Auswertung öffnen und über die Formatierungsoptionen bearbeiten.
- Gleiche Elemente zusammenfassen aktivieren, um identische Wandtypen in einer Zeile darzustellen.
- Unter Vorschau den gewünschten Maßstab und die Darstellung einstellen.
- Spaltenbreiten, Zeilenhöhen und Textformatierung anpassen.
Hinweis:
Die Zusammenfassung hängt von den ausgewerteten Feldern ab. Unterschiedliche Werte, beispielsweise bei der Element-ID, können verhindern, dass Wände mit identischem Aufbau zusammengefasst werden.

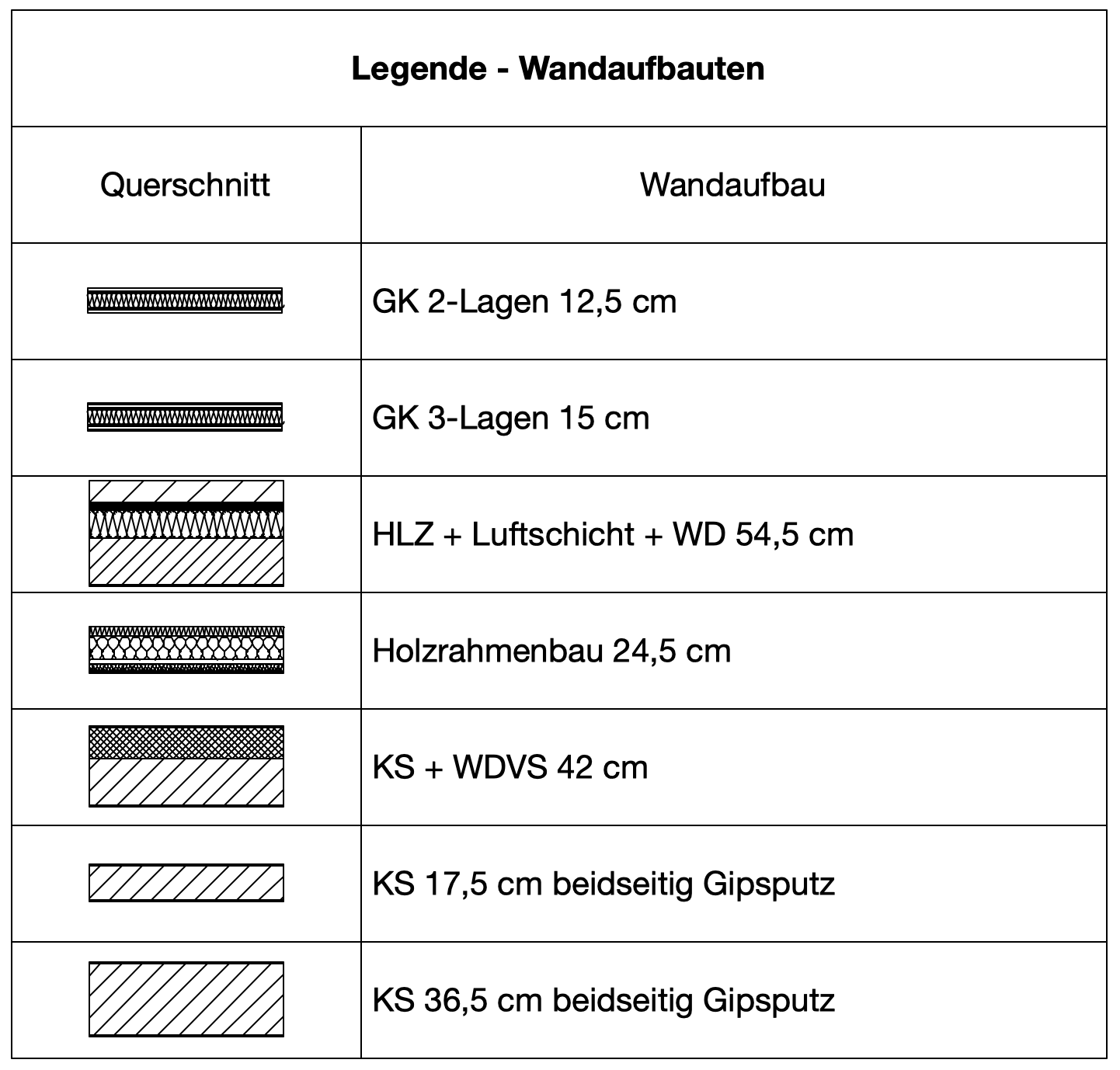

5. Legende als Ausschnitt sichern und auf Layout platzieren
- Die interaktive Auswertung über Aktuellen Ausschnitt sichern... in der Ausschnitt-Mappe speichern.
- Den gespeicherten Ausschnitt auf dem gewünschten Layout platzieren.

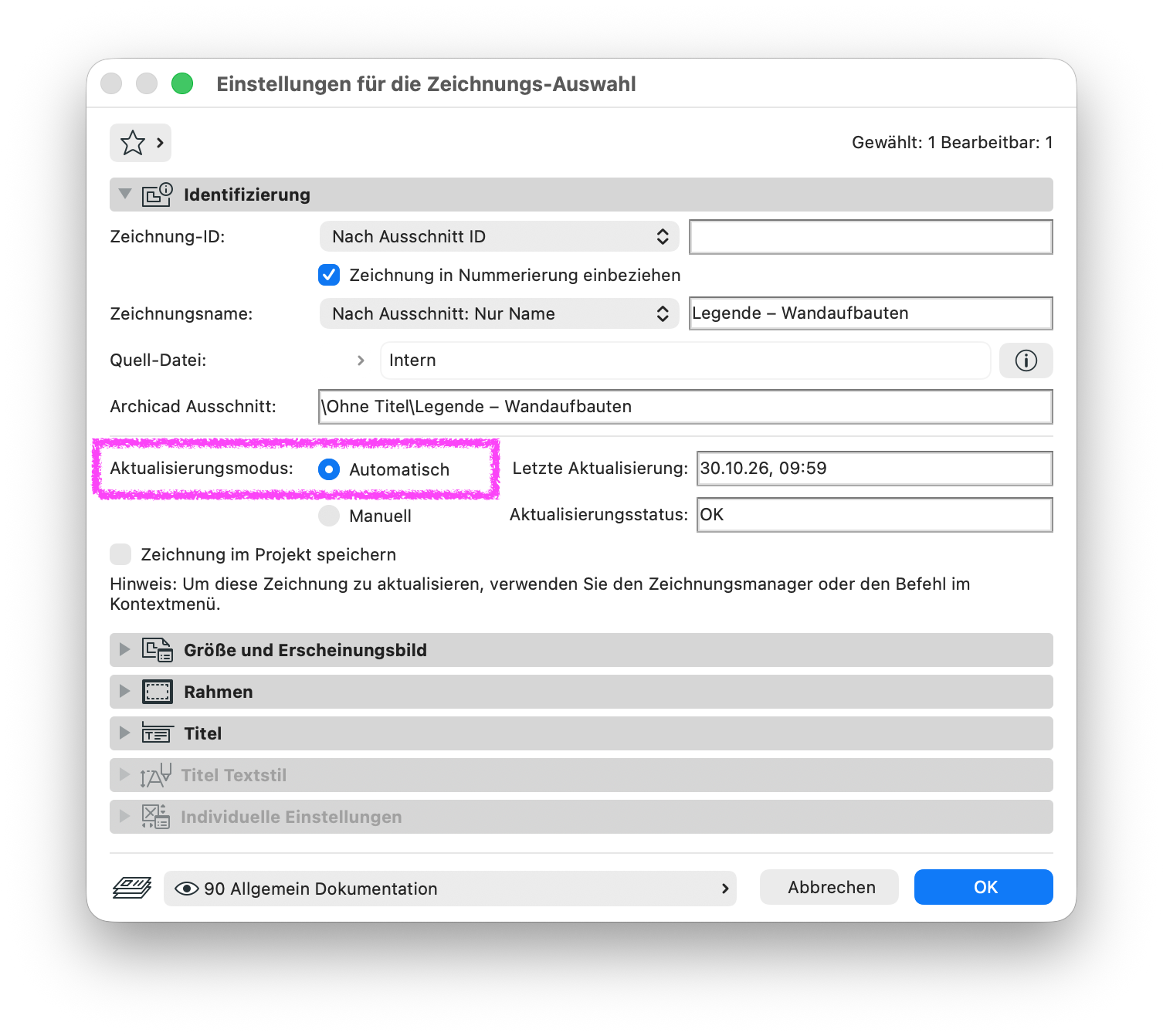

- In den Zeichnungs-Einstellungen unter Aktualisierungsmodus die Option Automatisch auswählen, damit die Legende beim Aktivieren des Layouts aktualisiert wird.
Hinweis:
Bei manueller Zeichnungsaktualisierung muss die platzierte Legende über Aktualisieren oder den Zeichnungs-Manager aktualisiert werden.
