Ab Archicad 30 bietet die Projekt-Info zusätzliche Möglichkeiten, Projektinformationen zentral zu strukturieren, zu verwalten und in unterschiedlichen Arbeitsabläufen weiterzuverwenden. Eigene Gruppen und Felder lassen sich anlegen und organisieren. Projekt-Info-Daten können anschließend gezielt für Autotexte, den Austausch zwischen Projektdateien, den IFC-Export und BIMx verwendet werden.
Im Folgenden werden vier typische Anwendungsbeispiele erläutert, wie die Projekt-Info in Archicad 30 in unterschiedlichen Workflows eingesetzt werden kann.
1. Projektinformationen zentral organisieren und als Autotexte verwenden
Ablage > Info > Projekt-Info...
Projektbezogene Informationen wie zum Beispiel interne Projektnummern, Projektphasen, Freigabestände oder weitere projektspezifische Angaben können in eigenen Gruppen und Feldern strukturiert werden.

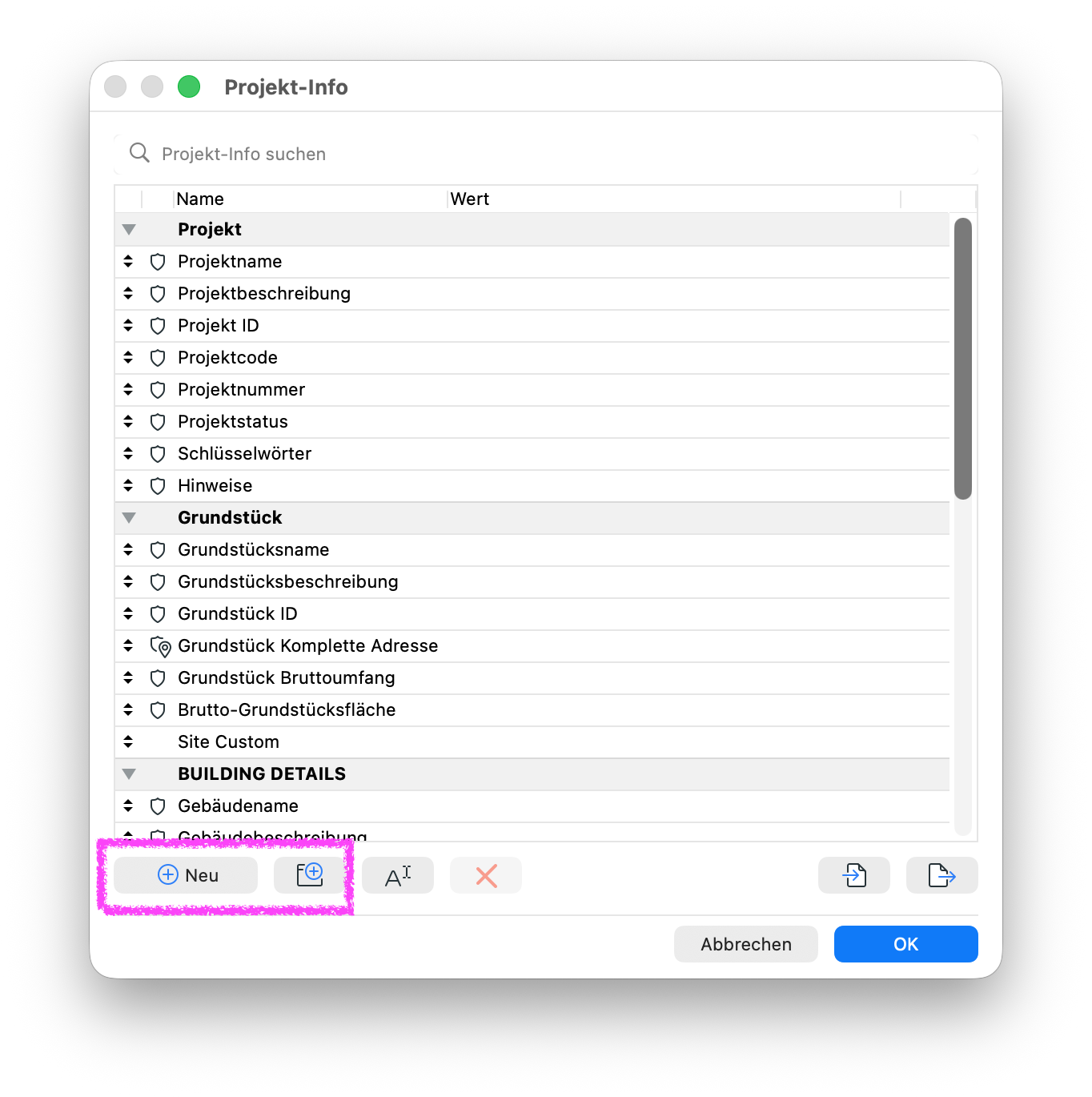

- Neue Gruppen und Felder mit dem Button Neue Gruppe bzw. Neues Feld in der Projekt-Info anlegen.
- Felder entsprechend der Projektstruktur anordnen oder in andere Gruppen verschieben.
- Die benötigten Werte zentral in der Projekt-Info pflegen.
- Die angelegten Projektinformationen anschließend beispielsweise in Planköpfen oder Layouts als Autotexte verwenden.
Hinweise:
- Individuelle Gruppen und Felder stehen in der Autotext-Auswahl zur Verfügung. Dadurch lassen sich projektspezifische Informationen zentral pflegen und an mehreren Stellen im Projekt verwenden, beispielsweise wiederkehrende Bauteilbezeichnungen in Detailzeichnungen.
- Vordefinierte Felder können nicht gelöscht werden. Individuell angelegte Felder sind durch ein Punktsymbol gekennzeichnet.
2. Projekt-Info zwischen Projektdateien übertragen
Ablage > Info > Projekt-Info...
Projekt-Info-Daten können im XML-Format zwischen Archicad-Projektdateien übertragen werden. Dies kann beispielsweise verwendet werden, wenn mehrere Teilmodelle eines Projekts dieselbe Struktur und dieselben zentralen Projektinformationen erhalten sollen.
- Die benötigten Gruppen, Felder und Werte zunächst in der Ausgangsdatei definieren.

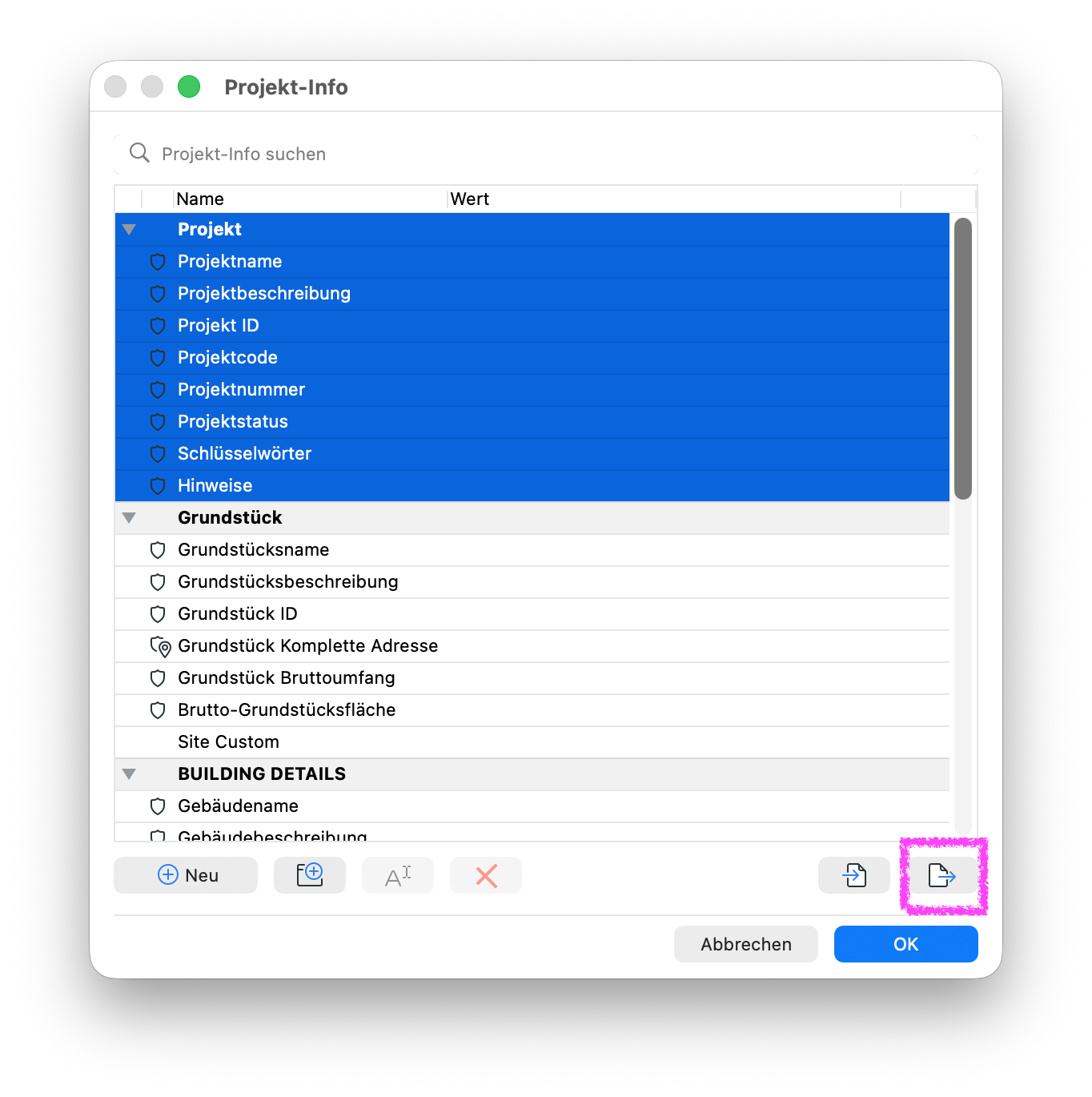

- Die gewünschten Inhalte der Projekt-Info auswählen und mit dem Button Exportieren als XML-Datei speichern:

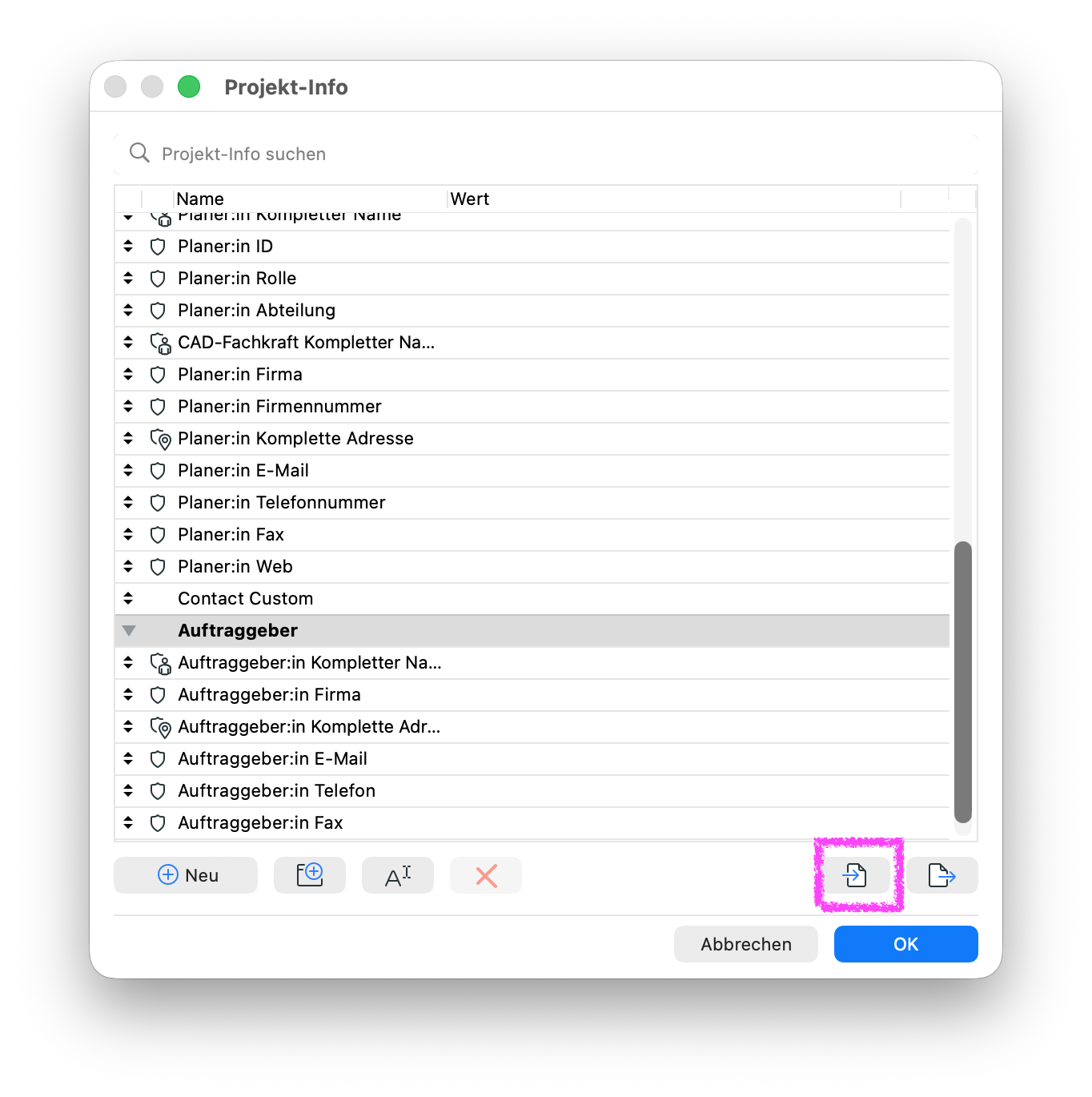

- Die XML-Datei in der Ziel-Datei über Importieren in die Projekt-Info laden:
- Projektspezifisch abweichende Werte anschließend in der jeweiligen Datei anpassen.
Damit kann eine einheitliche Struktur der Projekt-Info über mehrere zusammengehörige Archicad-Dateien hinweg verwendet werden.
3. Projekt-Info für den IFC-Export verwenden
Ab Archicad 30 können Einträge der Projekt-Info als Quelle in der Eigenschaften-Zuordnung für den IFC-Export verwendet werden. Dies eignet sich beispielsweise, wenn eine zentral gepflegte Projektnummer, Grundstücksbezeichnung oder Gebäudeinformation gezielt als IFC-Eigenschaft ausgegeben werden soll.
- Die benötigte Information zunächst unter Ablage > Info > Projekt-Info... anlegen bzw. mit einem Wert befüllen.

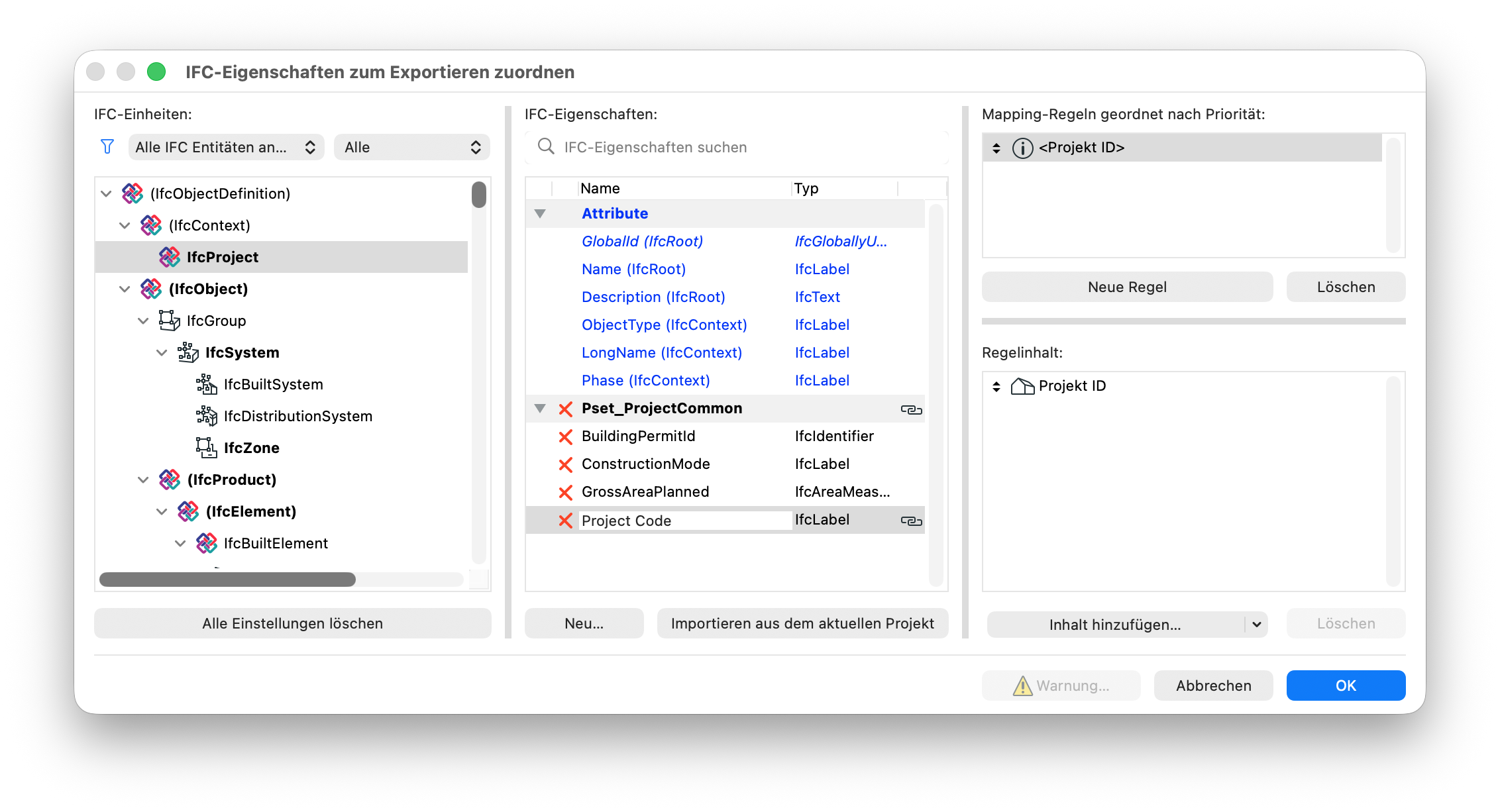

- Im verwendeten IFC-Übersetzer die Eigenschaften-Zuordnung öffnen.
- Für die gewünschte IFC-Eigenschaft eine Zuordnungsregel erstellen.
- Als Inhalt der Regel den entsprechenden Eintrag aus der Projekt-Info auswählen, z.B. Projekt ID.
- IFC-Datei exportieren und die übergebenen Informationen anschließend kontrollieren.
Projekt-Info-Daten können unter anderem den Ebenen Projekt (IfcProject), Grundstück (IfcSite) und Gebäude (IfcBuilding) zugeordnet werden. Die Verwendung ist darüber hinaus bei weiteren IFC-Typen möglich, für die eine Eigenschaften-Zuordnung zur Verfügung steht.
Hinweis:
Die exportierte IFC-Datei anschließend in einem IFC-Viewer prüfen, um die Zuordnung und Ausgabe der Projektinformationen zu kontrollieren.
Weitere Informationen bietet die Graphisoft-Hilfe zur Eigenschaften-Zuordnung für den IFC-Export.
4. Projekt-Info für BIMx gezielt filtern
Beim Publizieren eines BIMx-Hyper-Modells kann festgelegt werden, welche Einträge der Projekt-Info an BIMx weitergegeben werden. Dadurch lassen sich beispielsweise interne Projektinformationen von den für Bauherrschaft oder Projektbeteiligte vorgesehenen Informationen trennen.

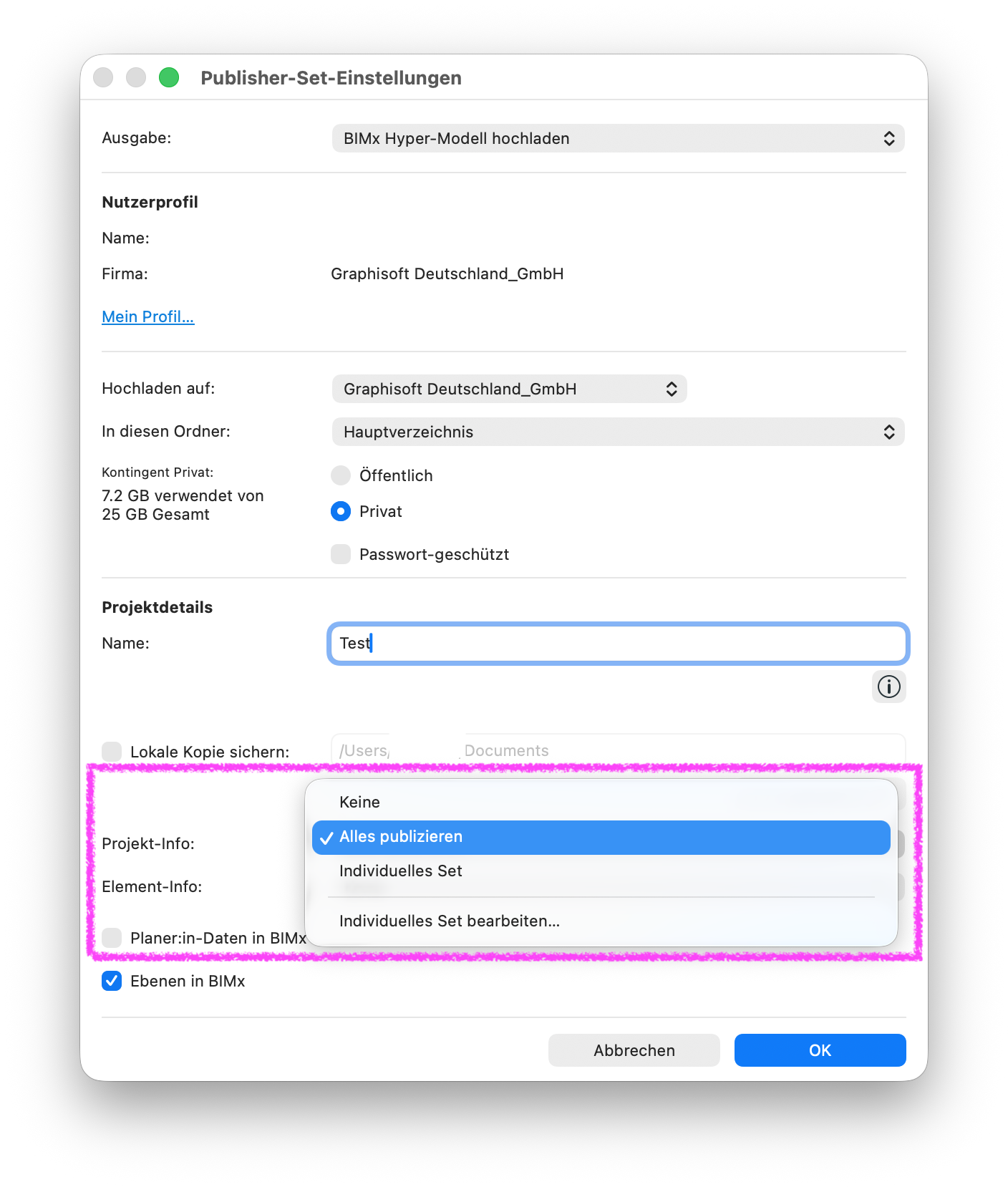

In den Publisher-Set-Einstellungen stehen unter Projekt-Info folgende Möglichkeiten zur Verfügung:
- Keine
- Alles publizieren
- Individuelles Set

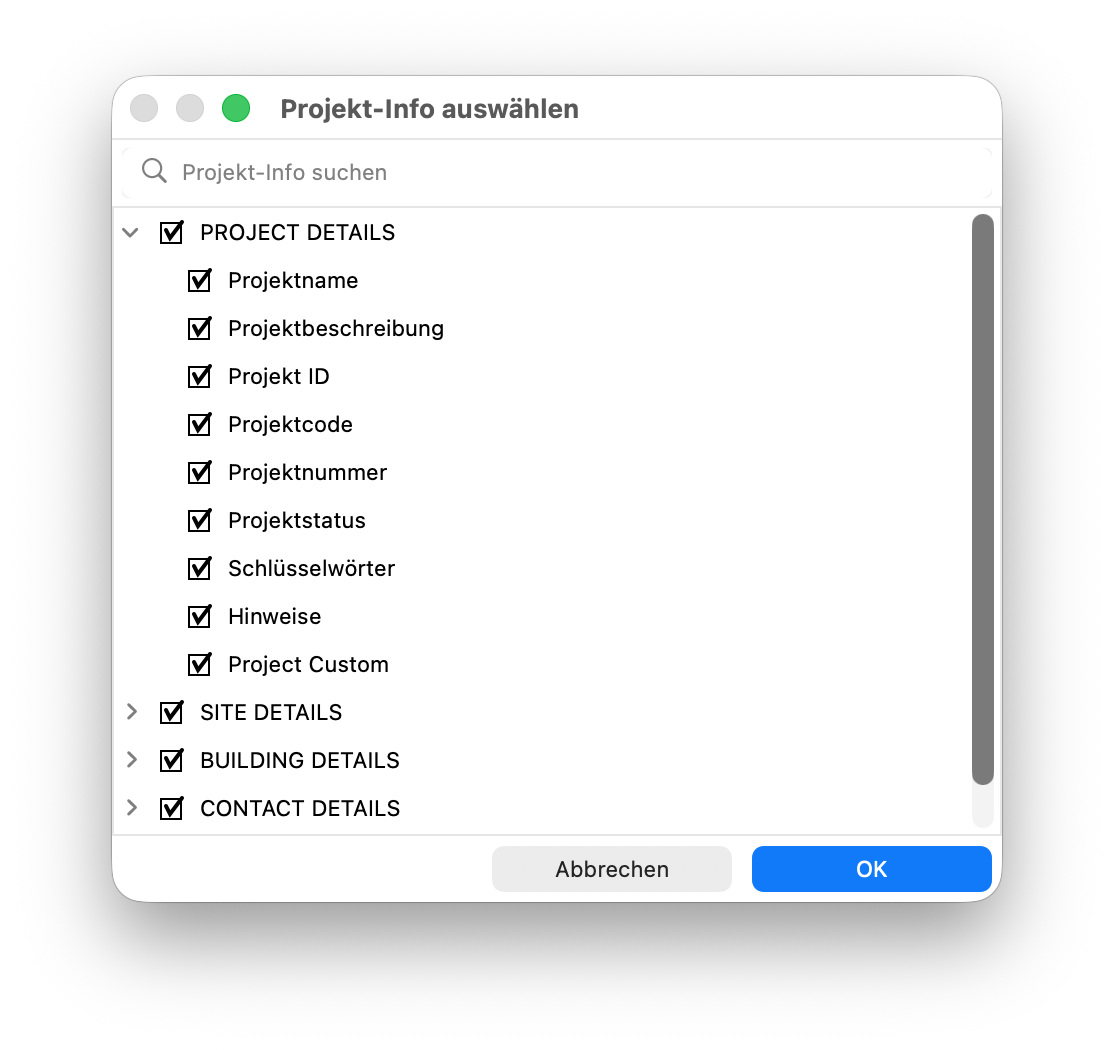

Bei Auswahl von Individuelles Set über Individuelles Set bearbeiten... die Gruppen und Felder festlegen, die an BIMx übertragen werden sollen. Über das Suchfeld Projekt-Info suchen können einzelne Projekt-Info-Einträge innerhalb der Auswahl schneller gefunden werden.
Hinweis:
Bis einschließlich Archicad 29 wurden grundsätzlich alle Projekt-Info-Daten an BIMx übertragen. Ab Archicad 30 kann die Weitergabe gezielt eingeschränkt werden.
Weitere Informationen bietet die Graphisoft-Hilfe zur Projekt-Info.
