Problemstellung

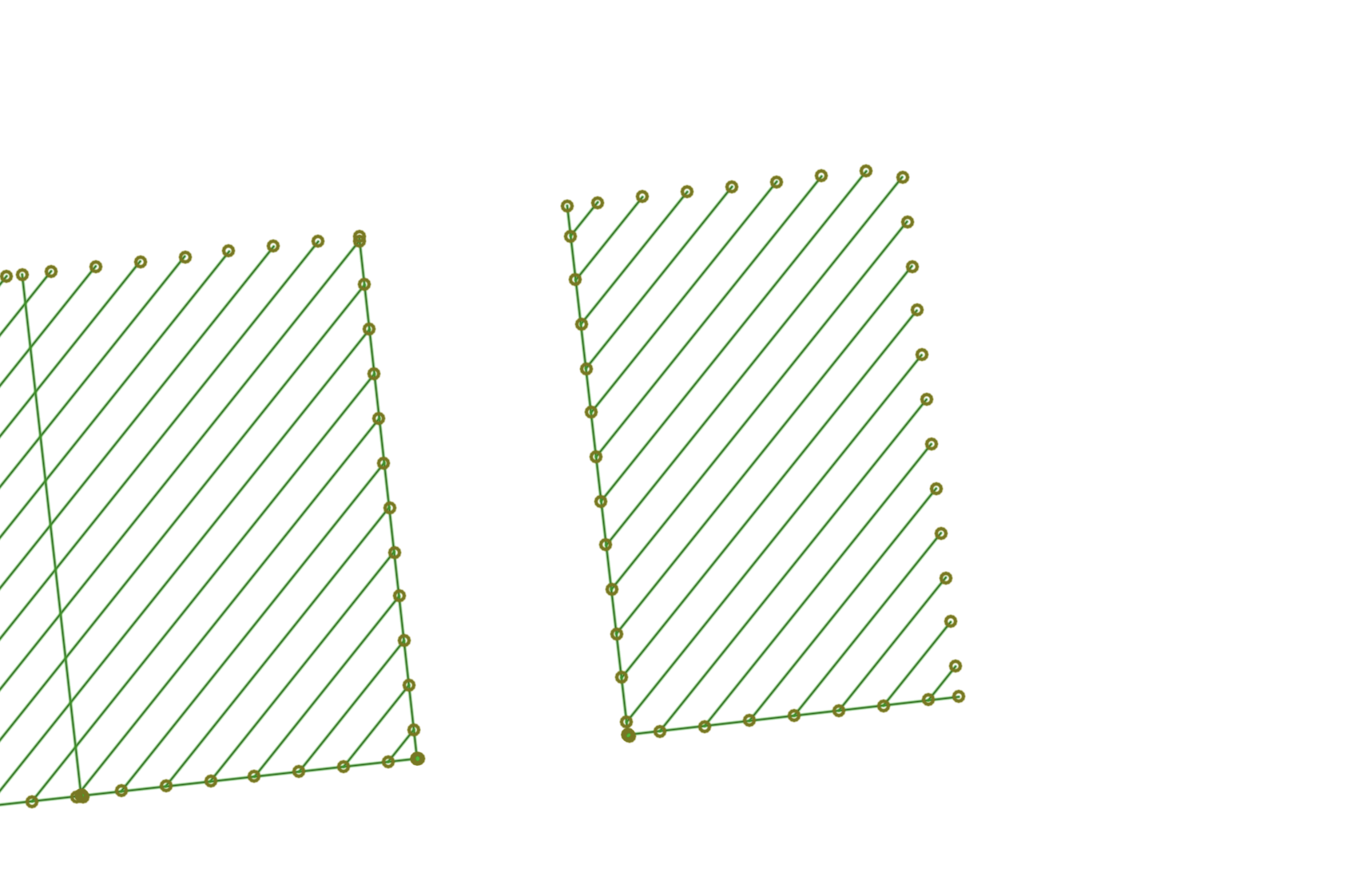

Eine DWG-Datei enthält Schraffuren, die beim Import in Archicad nicht als Schraffuren übernommen werden. Stattdessen werden diese in einzelne 2D-Elemente wie Linien aufgelöst.
Troubleshooting
1. Darstellung der Schraffuren in der DWG-Datei prüfen
Die DWG-Datei in einem DWG-Viewer oder in AutoCAD öffnen und überprüfen, ob die Schraffuren dort tatsächlich als Schraffuren vorhanden sind oder bereits aus Linien bestehen.
2. Geeigneten DWG-Übersetzer auswählen
Beim Import einen geeigneten DWG-Übersetzer wie 1.1 - Layout+Modell-Blöcke zu Bibliothekselementen oder 1.3 - Layout+Modell beschnitten-Blöcke zu Bibliothekselementen verwenden, um die Auflösung von Schraffuren in einzelne Linien zu vermeiden.
Hinweis:
In einigen Fällen kann es vorkommen, dass Schraffuren als Blockreferenzen vorhanden sind. In diesem Fall werden mit den o.g. Übersetzern die Schraffuren als Objekte eingeladen.
