Warum und wie wird ein Ausschnitt in Archicad gesichert?

Aktualisiert

Warum muss ein Ausschnitt verwendet werden?

In Archicad werden Rohdaten in der Projekt-Mappe im Navigator angezeigt. In der Projekt-Mappe sind dadurch keine Einstellungen bezüglich der folgenden Optionen permanent gesichert:

Über die Menü-Struktur und Schnell-Optionen-Leiste können diese in der Projekt-Mappen-Sicht verändert werden, jedoch sind diese Änderungen nicht dauerhaft gesichert. Dadurch kann sich die Darstellung der Zeichnungsinhalte in der Projekt-Mappe ungewünscht verändern.

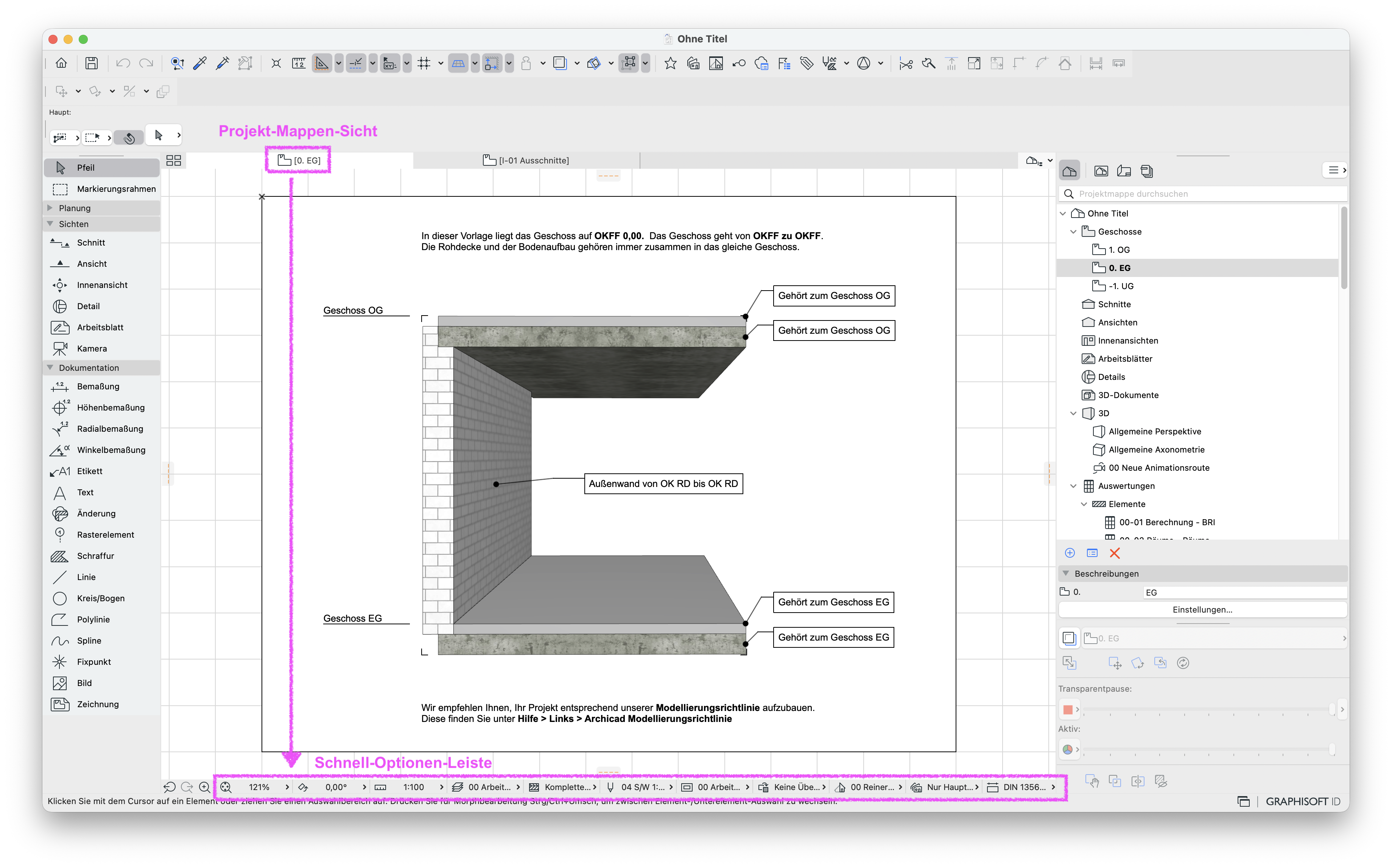

Aktivem Geschoss 0. EG in der Projekt‑Mappen‑Sicht, in dem eine Modellierungsrichtlinien‑Grafik platziert ist und am unteren Fensterrand die Schnell‑Optionen‑Leiste angezeigt wird.

Wenn in Archicad Projektsichten nachhaltig mit den oben genannten Einstellungen gesichert werden sollen, muss in der Ausschnitt-Mappe ein Ausschnitt mit den gewünschten Ausschnitt-Einstellungen gesichert werden. Ausschnitt-Einstellungen dürfen nicht auf Individuell oder Fehlt stehen, da es sonst zu Darstellungsdifferenzen und Abstürzen kommen kann. Nur ein gesicherter Ausschnitt, dessen Ausschnitt-Einstellungen konkret benannt sind, gibt den gewünschten Inhalt zuverlässig und konstant wieder.

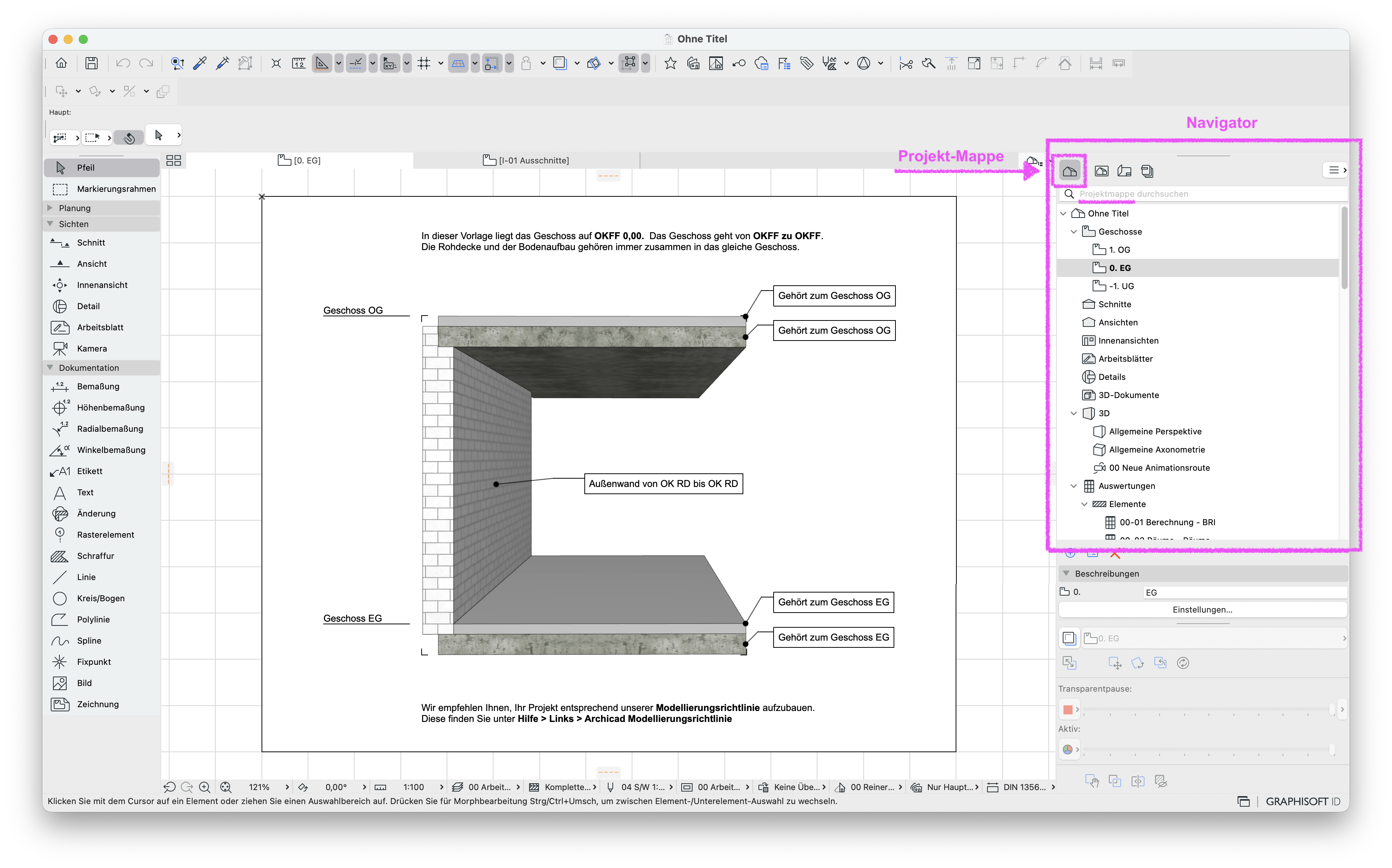

Projekt-Mappe mit Rohdaten des Projekts.
Grundriss bei dem rechts die Palette Navigator im Reiter Ausschnitt‑Mappe geöffnet ist und dort unter dem Projektordner Ohne Titel verschiedene geklonte Ordner wie Beispielschnitte, Arbeitsdarstellung und Geschosse angezeigt werden, sodass der aktuell verwendete Ausschnitt des Geschosses 0. EG mit seinen gespeicherten Ausschnitt‑Einstellungen organisiert und für Layouts wiederverwendet werden kann.
Ausschnitt-Mappe mit festgelegten Ausschnitten des Projekts.

Ob man sich in einem Projekt-Mappen-Blickpunkt oder in einem Ausschnitt befindet, kann über das Tab-Ikon in der Tab-Leiste geprüft werden.

  • Graues Ikon
    Ein graues Ikon bedeutet, dass ein Projekt-Mappen-Blickpunkt, z. B. vom Geschoss, geöffnet ist
  • Blaues Ikon
    Ein blaues Ikon bedeutet, dass ein Ausschnitt aus der Ausschnitt-Mappe, z. B. vom Geschoss, geöffnet ist
Programmfenster mit Grundrissansicht, oben in der Tab‑Leiste zwei graue Reiter mit Ordner‑Symbol und Beschriftung 0. EG sowie 1‑01 Ausschnitte, die anzeigen, dass aktuell zwei Projekt‑Mappen‑Sichten geöffnet sind; rechts daneben die Werkzeugleiste und der Navigator mit der Projektstruktur.
Geöffnete Projekt-Mappen-Sicht des Geschosses 0. EG.
Programmfenster mit Grundrissansicht, oben in der Tab‑Leiste zwei Reiter mit Ordner‑Symbol: links 0. EG [0. EG], rechts ein deutlich hervorgehobener Tab mit blauem Icon und Titel 1‑01 Ausschnitte [1‑01 Ausschnitte], der zeigt, dass hier ein gespeicherter Ausschnitt aus der Ausschnitt‑Mappe aktiv ist; rechts im Navigator ist derselbe Ausschnitt unter Geschosse > 0. EG > 1‑01 Ausschnitte blau markiert.
Geöffneter Ausschnitt 0. EG.

Unterscheiden sich die festgelegten Einstellungen im Ausschnitt von den dargestellten Einstellungen der geöffneten Sicht, wird dies im Tab mit einem (!) wiedergegeben. Mit einem Doppelklick auf den Ausschnitt kann der ursprüngliche Ausschnitt mit den gesicherten Ausschnitt-Einstellungen geöffnet werden. Das (!) im Tab verschwindet dadurch.

Programmfenster mit Grundriss‑Ausschnitt im Tab 0. EG [0. EG], rechts im Navigator ist für dasselbe Geschoss die Ebenenkombination 00 Arbeitseinstellung mit gelbem Warn‑Dreieck markiert, während in der Schnell‑Optionen‑Leiste unten eine abweichende Ebenenkombination Individuell angezeigt wird; die Diskrepanz zwischen gespeicherter Ebenenkombination des Ausschnitts und aktuell eingestellter Darstellung wird im Tab‑Titel durch ein Ausrufezeichen hervorgehoben.
Die Ebenenkombination, die im Ausschnitt gesichert ist lautet 00 Arbeitseinstellung, während die angezeigte Ebenenkombination auf Individuell steht. Die Abweichung ist im Tab des Ausschnitts mit (!) gekennzeichnet.

Wann muss ein neuer Ausschnitt erstellt werden?

Sobald sich eine der im Ausschnitt gesicherten Einstellungen, z. B. Maßstab, Ebenenkombination oder Strukturdarstellung, usw. dauerhaft ändern soll, muss ein neuer Ausschnitt erstellt werden.

Beispielsweise soll der gleiche Grundriss einmal im Maßstab 1:50 und einmal im Maßstab 1:100 angezeigt werden. Es wird somit ein Ausschnitt für den 1:50 Grundriss und ein weiterer Ausschnitt für den 1:100 Grundriss benötigt, bei denen der Maßstab entsprechend angepasst ist.

Es wird davon abgeraten, den gleichen Ausschnitt mehrfach auf Layouts zu platzieren und im Layout die Darstellung des Ausschnitts über die Zeichnungs-Einstellungen bzw. Quell-Ausschnitt-Einstellungen zu ändern, da dies zu falschen Darstellungen von Inhalten führen kann.

Anleitung – Wie wird ein Ausschnitt erstellt?

1. Ausschnitt neu sichern

Zum Sichern eines Ausschnitts sind die folgenden Schritte notwendig:

  1. Gewünschte Projekt-Mappen-Sicht öffnen, z. B. Geschoss EG

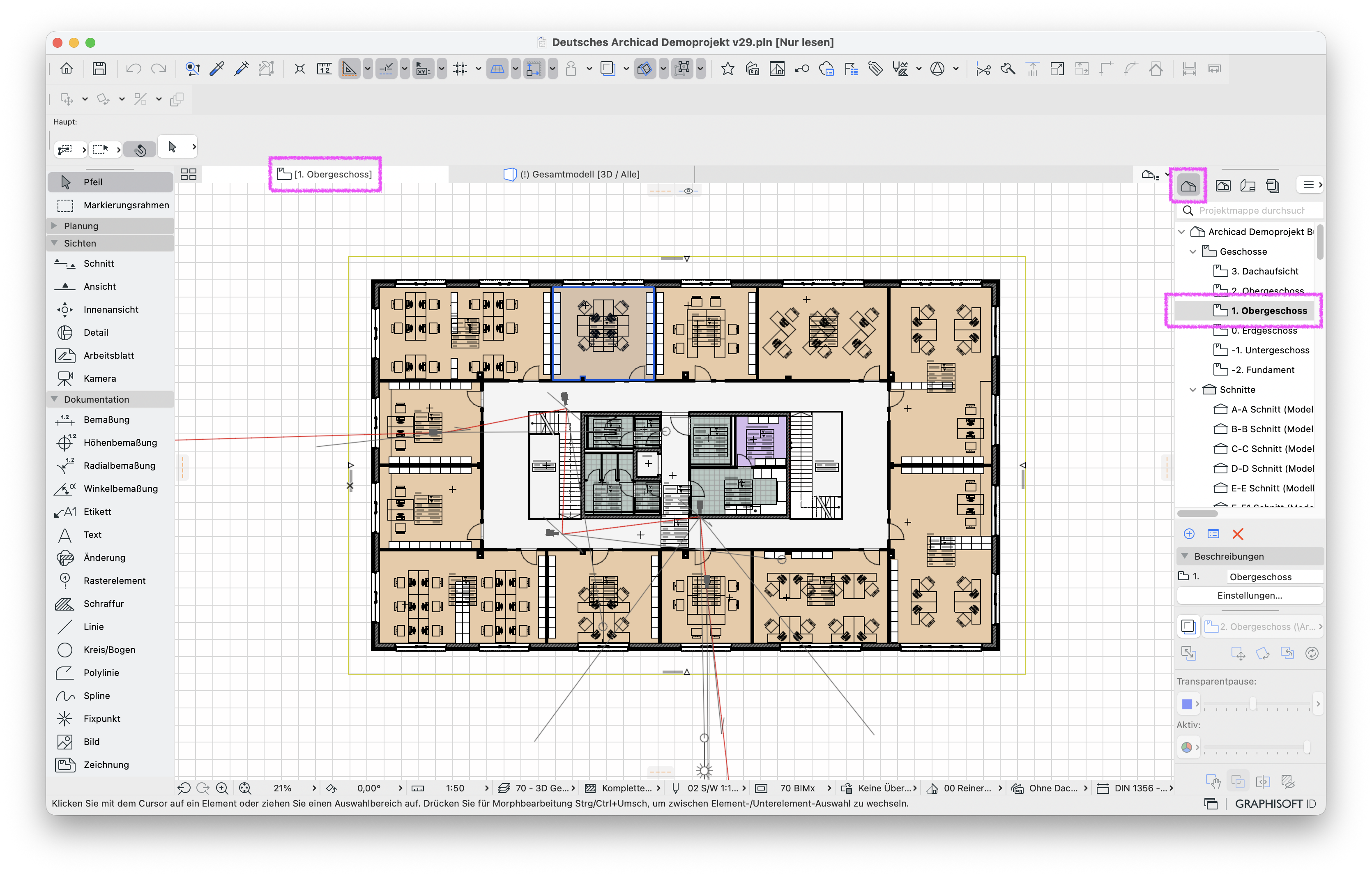

    Programmfenster mit farbig dargestelltem Bürogrundriss, in dem das 1. Obergeschoss im Grundriss aktiv ist; oben in der Tab‑Leiste zeigt ein graues Ordnersymbol mit der Beschriftung 1. Obergeschoss eine Projekt‑Mappen‑Sicht, rechts im Navigator ist im Reiter Projekt‑Mappe derselbe Eintrag 1. Obergeschoss im Ordner Geschosse markiert.
  2. Über die Schnell-Optionen kann geprüft werden, welche Einstellungen die gewünschte Darstellung erzielen

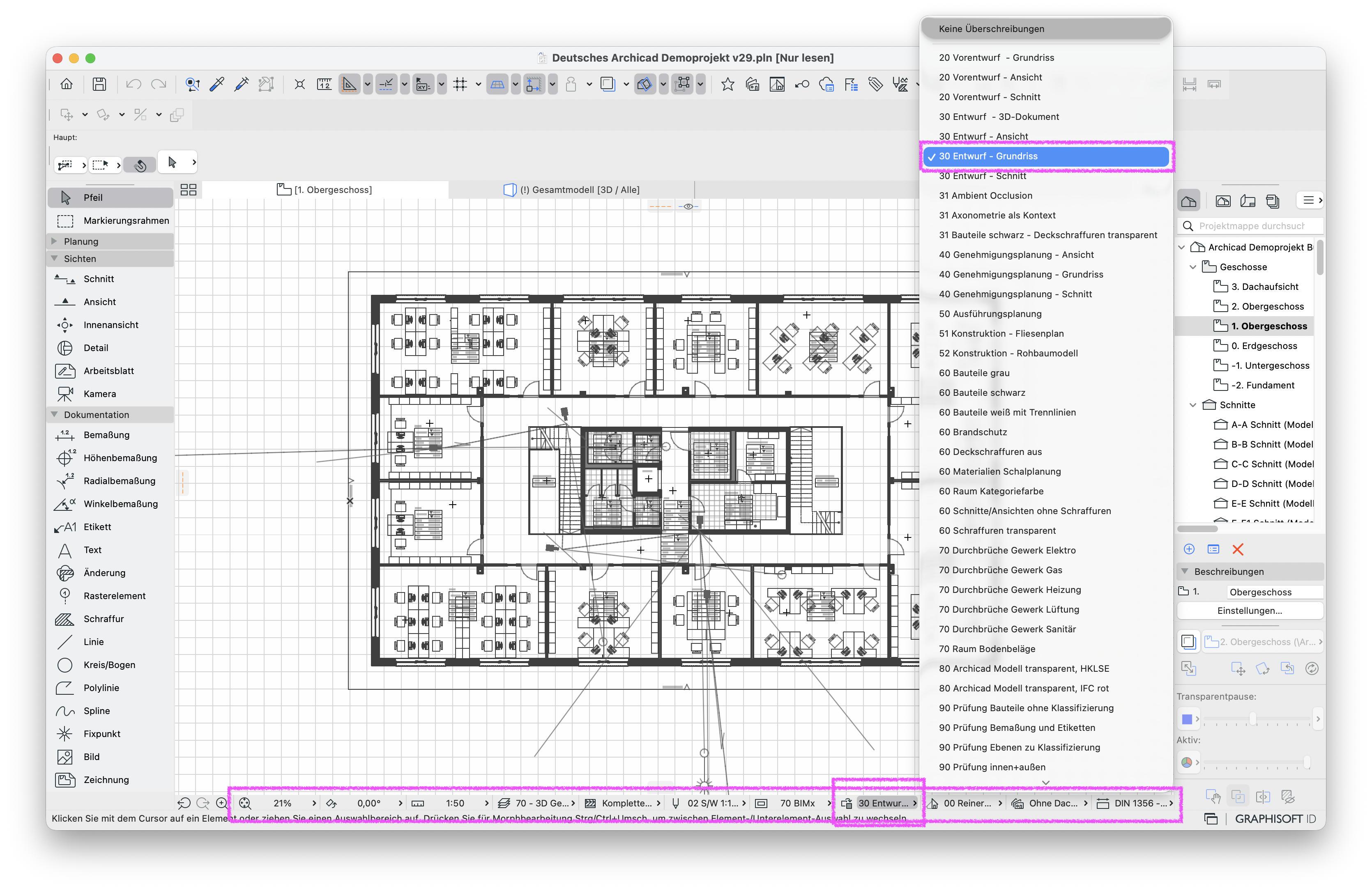

    Programmfenster mit schwarzweißem Bürogrundriss, am unteren Fensterrand ist die Schnell‑Optionen‑Leiste markiert, in der ganz rechts im Dropdown Grafische Überschreibungen die Kombination 30 Entwurf – Grundriss ausgewählt ist.
  3. Von der Projekt-Mappe in die Ausschnitt-Mappe über das Ikon im Navigator wechseln

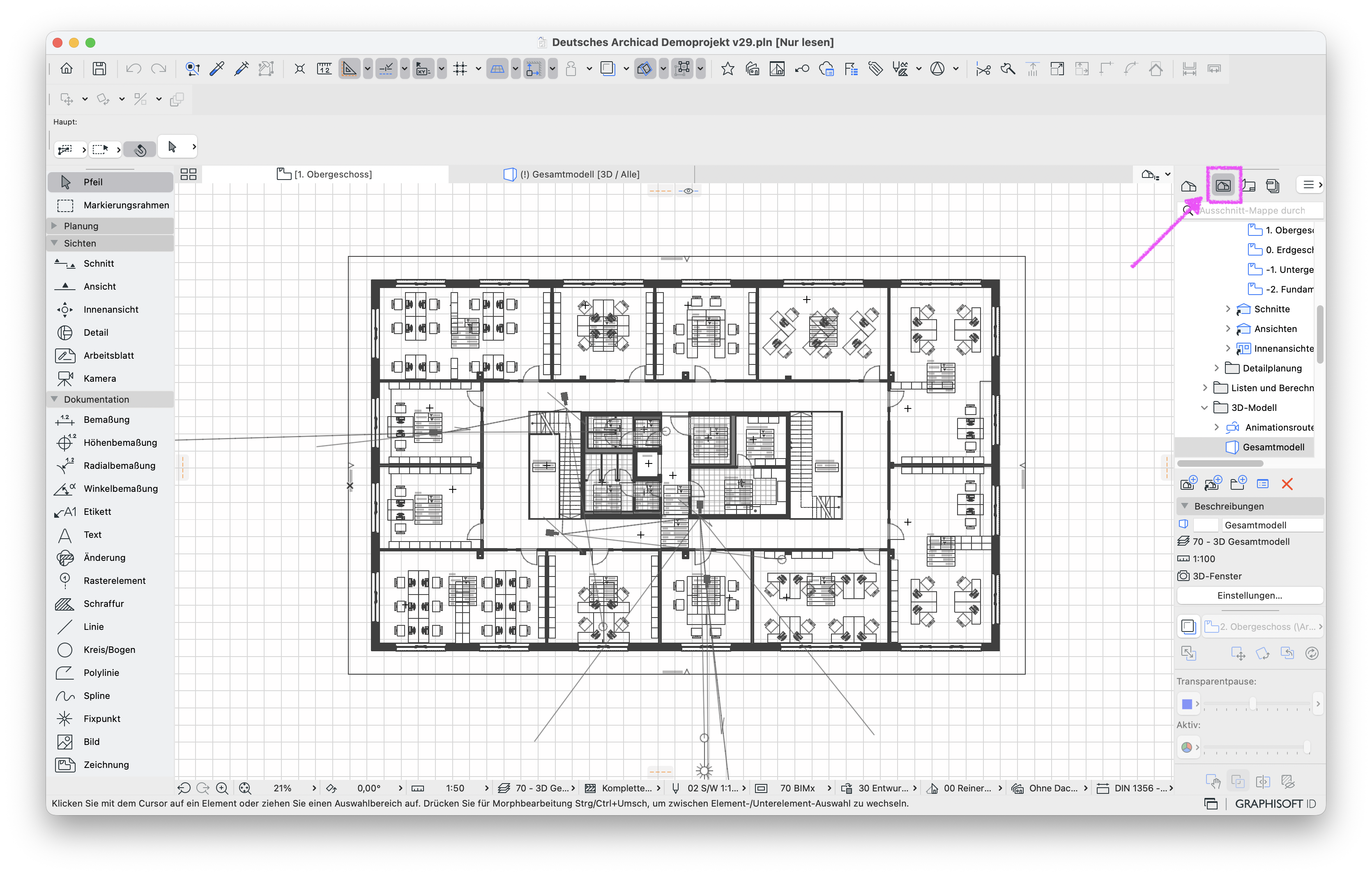

    Programmfenster mit schwarzweißem Bürogrundriss, im Navigator rechts ist der Reiter Ausschnitt‑Mappe aktiv.
  4. Auf das Symbol Aktuellen Ausschnitt sichern... klicken

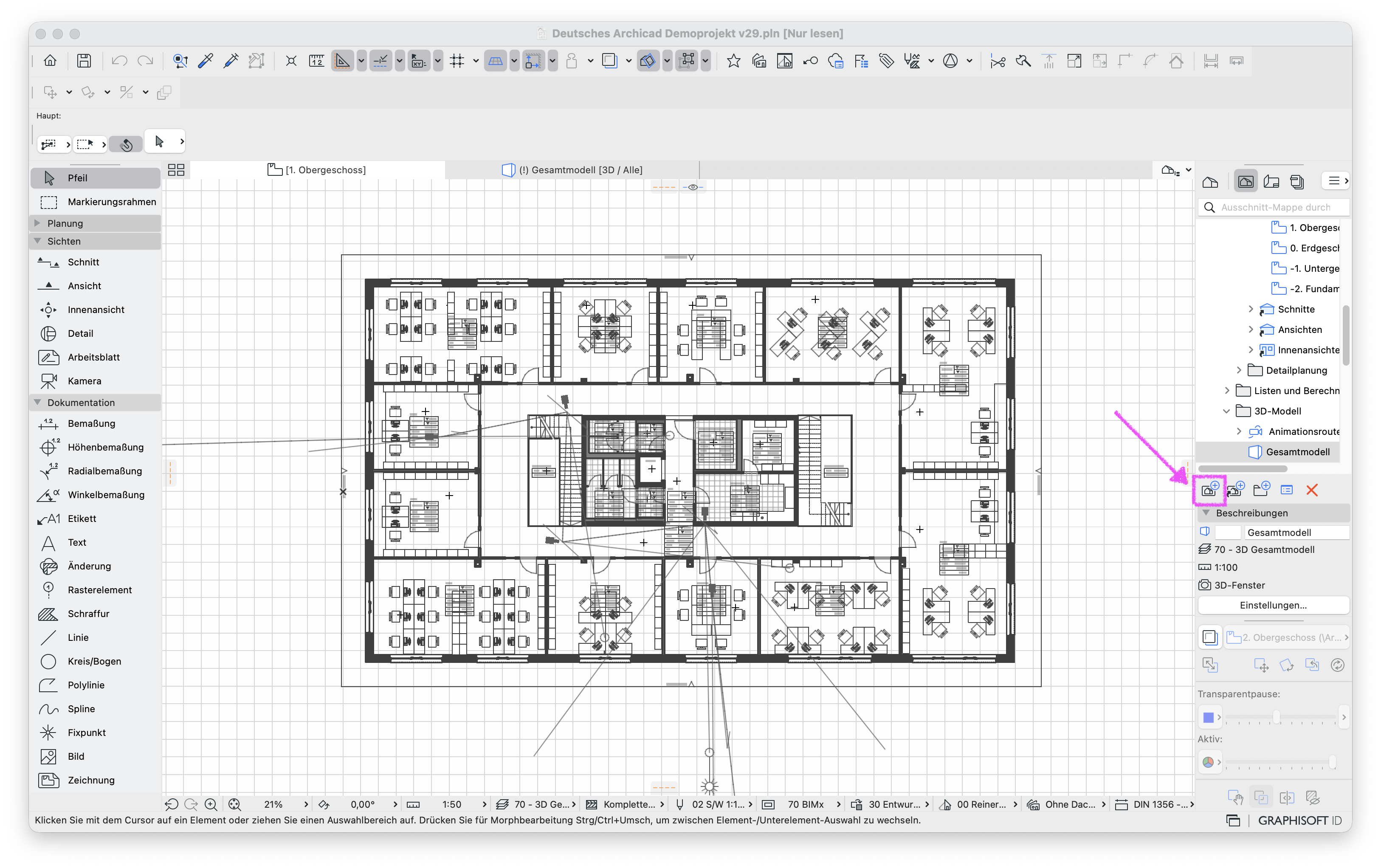

    Archicad Programmfenster mit schwarzweißem Bürogrundriss, rechts im Navigator ist in der Ausschnitt‑Mappe ausgewählt; unterhalb des Navigator‑Baums ist in der Leiste Beschreibungen das Symbol "Aktuellen Ausschnitt sichern… "hervorgehoben, mit dem die aktuell dargestellte Sicht als neuer Ausschnitt gespeichert werden kann.
  5. Die festgelegten Ausschnitt-Einstellungen prüfen und ggf. anpassen

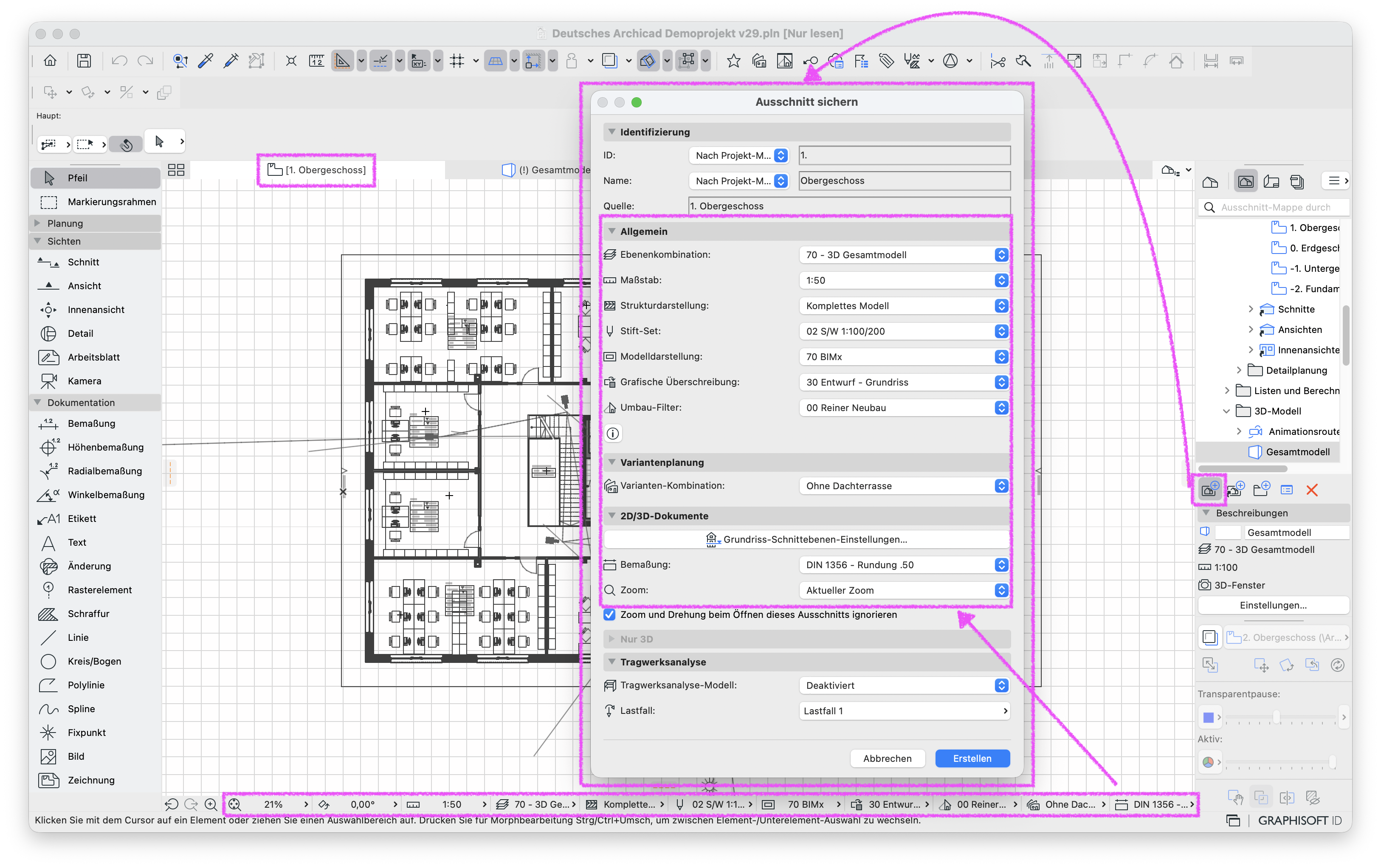

    Programmfenster mit Grundriss des 1. Obergeschosses, im Vordergrund das Dialogfenster Ausschnitt sichern, das zeigt, wie aus der Projektsicht ein neuer Ausschnitt erstellt wird; im Dialog sind unter Allgemein unter anderem Ebenenkombination, Maßstab, Strukturdarstellung, Stift‑Set, Modelldarstellung, grafische Überschreibung und Umbau‑Filter aufgelistet sowie unten die Option Zoom und Drehung beim Öffnen dieses Ausschnitts ignorieren, während rechts im Navigator das zuvor angeklickte Symbol Aktuellen Ausschnitt sichern… hervorgehoben ist und unten in der Schnell‑Optionen‑Leiste der aktuell eingestellte Zoom angezeigt wird.
  6. Den Vorgang mit Erstellen bestätigen
  7. Prüfen, ob der erstellte Ausschnitt, den gewünschten Inhalt wiedergibt

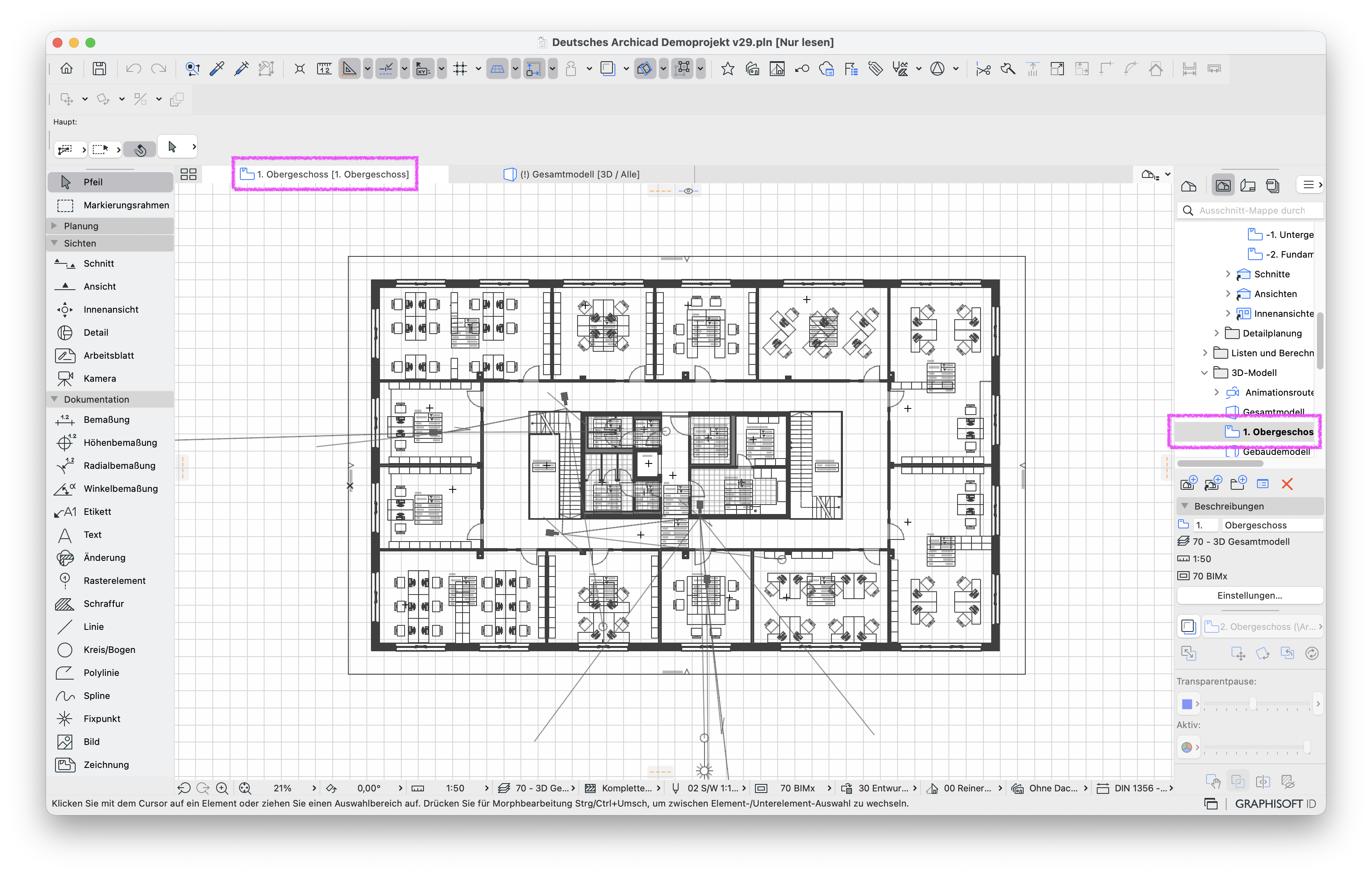

    Offenes Archicad Programmfenster mit gerade erstellten Ausschnitt.

Hinweis:

In Archicad können auch auf externe Ausschnitte im Projekt zugegriffen werden. Ab Archicad 29 können unbenutzte Ausschnitte gefiltert und ausgewählt werden. Wenn mehrere Ausschnitte mit identischen Ausschnitt-Einstellungen von der gleichen Sichtart benötigt werden, z. B. von allen Geschossen eines Hochhaus, dann können Klon-Ordner in der Ausschnitt-Mappe verwendet werden.

2. Vorhandenen Ausschnitt kopieren und anpassen

Sollte bereits ein Ausschnitt mit fast passenden Einstellungen bestehen, kann dieser schnell und einfach dupliziert werden. Der duplizierte Ausschnitt kann dann über die folgenden beiden Wege angepasst werden:

  1. Neudefinieren
    • Den Ausschnitt öffnen
    • Die Schnell-Optionen anpassen

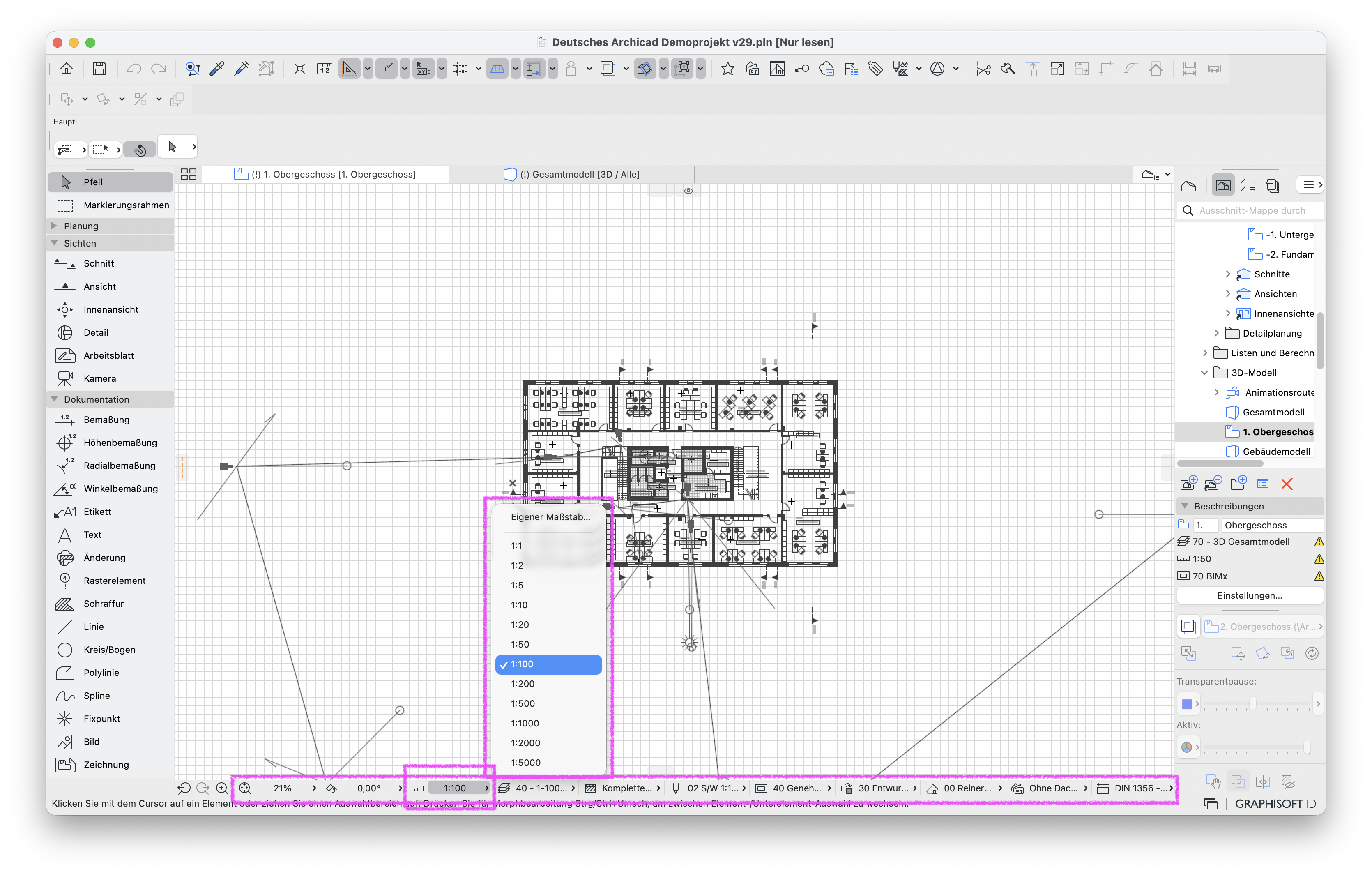

      Programmfenster mit stark herausgezoomtem Grundriss des 1. Obergeschosses; unten in der Schnell‑Optionen‑Leiste ist das Maßstabs‑Popup geöffnet, in dem der Eintrag 1:100 ausgewählt ist, während weitere Standardmaßstäbe wie 1:50, 1:200 oder 1:500 zur Auswahl stehen.
    • Einen Rechtsklick auf den Ausschnitt in der Ausschnitt-Mappe machen
    • Änderungen im Kontext-Menü sichern über
      1. Neudefinieren mit aktuellen Fenster-Einstellungen anwenden oder...

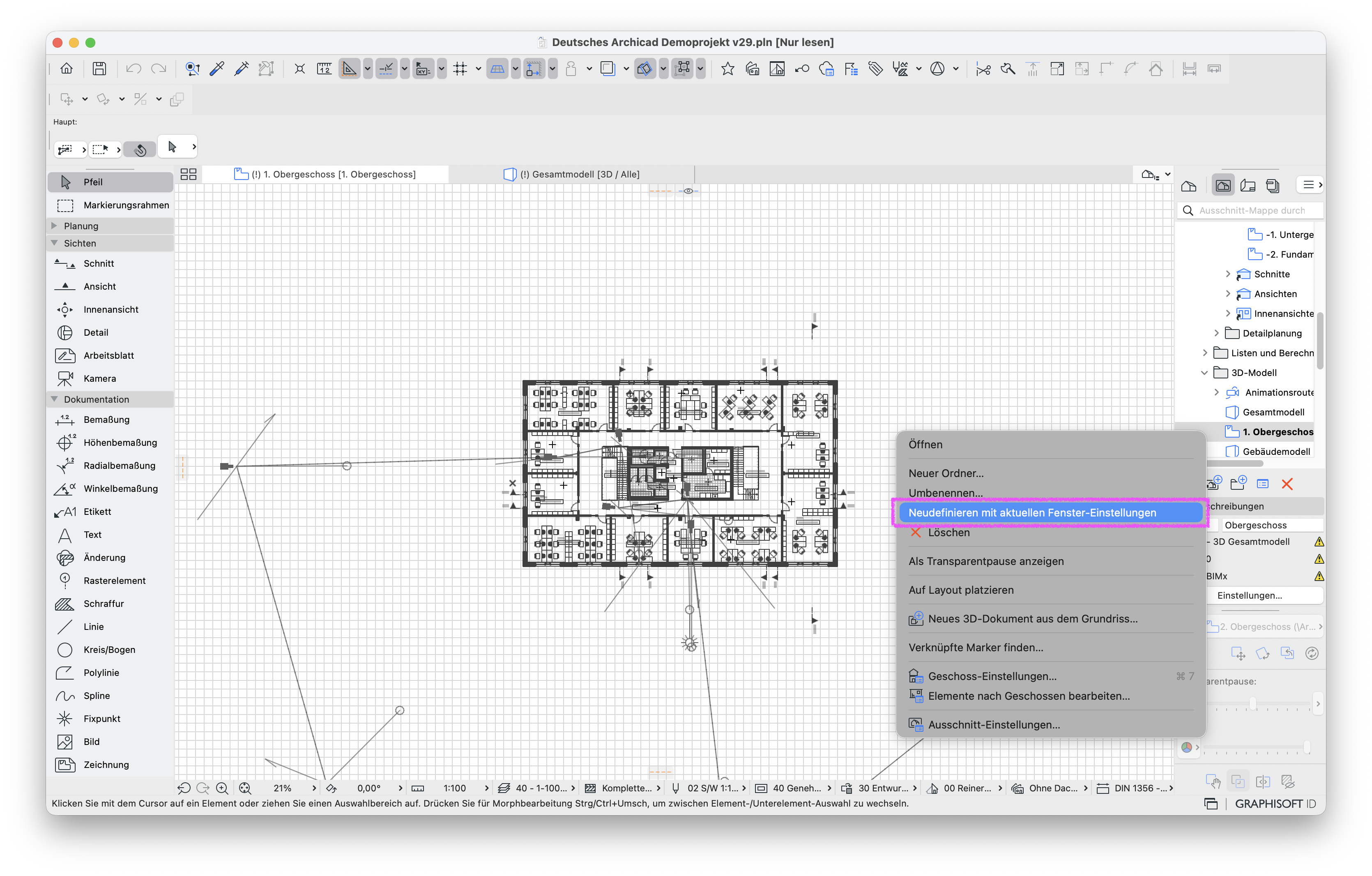

        Programmfenster mit stark herausgezoomtem Grundriss des 1. Obergeschosses; rechts im Navigator ist in der Ausschnitt‑Mappe der Ausschnitt 1. Obergeschoss markiert, und ein geöffnetes Kontextmenü zeigt den hervorgehobenen Befehl Neudefinieren mit aktuellen Fenster‑Einstellungen, mit dem die gespeicherten Ausschnitt‑Einstellungen an den aktuell eingestellten Maßstab und die aktuelle Darstellung angepasst werden.
        Hinweis:
        Hier wird für 3D-Ausschnitte auch der Standpunkt, mit dem auf das 3D-Modell geblickt wird, übernommen.
      2. Ausschnitt-Einstellungen öffnen, ...
        Programmfenster mit stark herausgezoomtem Grundriss des 1. Obergeschosses; rechts im Navigator ist in der Ausschnitt‑Mappe der Ausschnitt 1. Obergeschoss markiert, und ein geöffnetes Kontextmenü zeigt unten den hervorgehobenen Befehl Ausschnitt‑Einstellungen…, über den der zugehörige Dialog Ausschnitt‑Einstellungen zur detaillierten Anpassung von Maßstab, Ebenenkombination, grafischer Überschreibung und weiteren Parametern geöffnet werden kann.
        die Schaltfläche Aktuelle Fenster-Einstellungen übernehmen anwenden und mit OK bestätigen

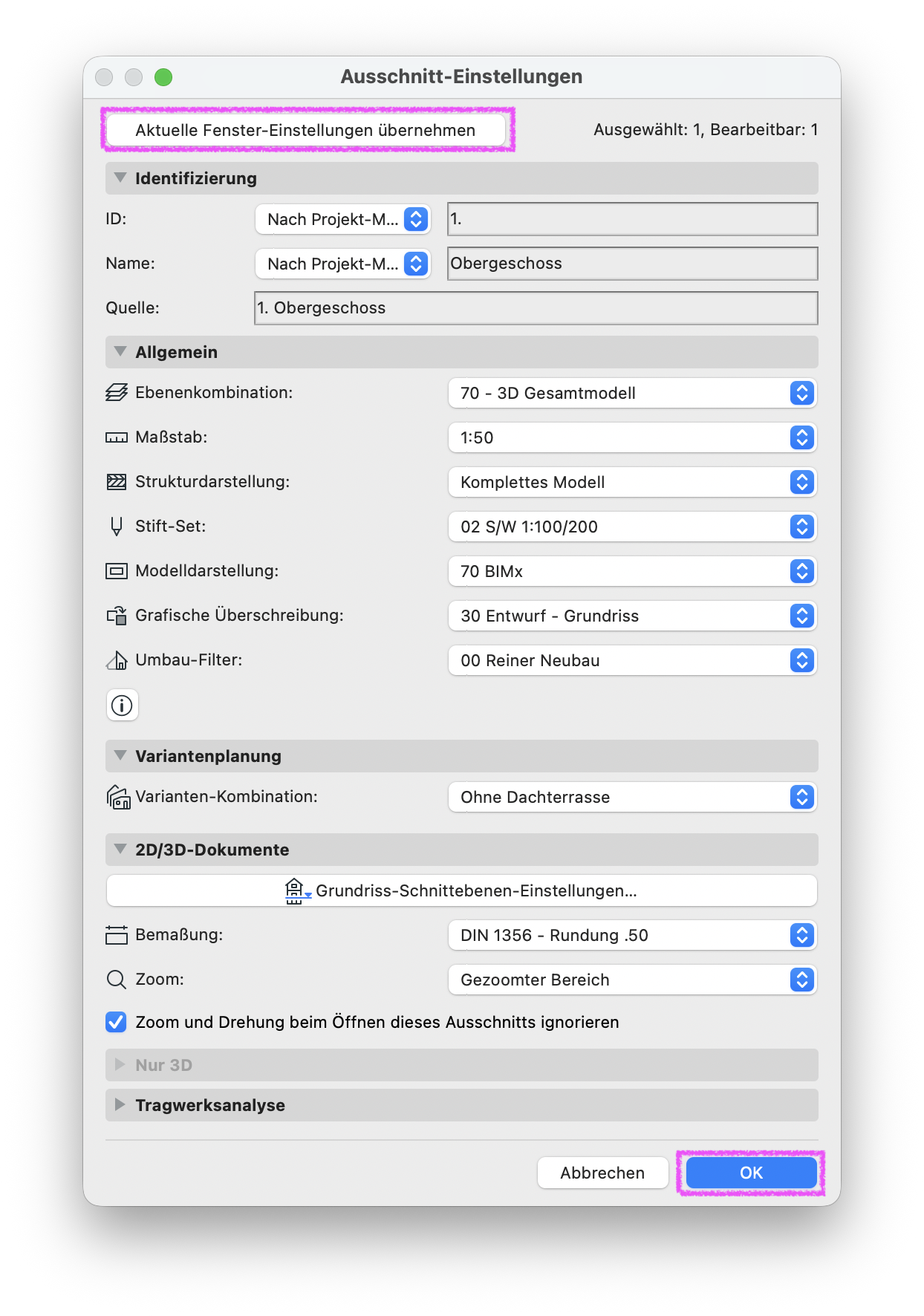

        Dialogfenster Ausschnitt‑Einstellungen für den Ausschnitt 1. Obergeschoss; oben befindet sich die Schaltfläche Aktuelle Fenster‑Einstellungen übernehmen, mit der die momentan im Grundriss eingestellte Darstellung (zum Beispiel Maßstab, Ebenenkombination, grafische Überschreibung) in die Ausschnitt‑Einstellungen übernommen wird und unten rechts ist die Schaltfläche OK hervorgehoben, um die geänderten Einstellungen zu bestätigen.
        Hinweis:
        Hier wird für 3D-Ausschnitte auch der Standpunkt, mit dem auf das 3D-Modell geblickt wird, übernommen.
    • Das Ergebnis prüfen
  2. Ausschnitt-Einstellungen manuell anpassen
    • Ausschnitt öffnen
    • Einen Rechtsklick auf den Ausschnitt in der Ausschnitt-Mappe machen
    • Ausschnitt-Einstellungen im Kontext-Menü wählen

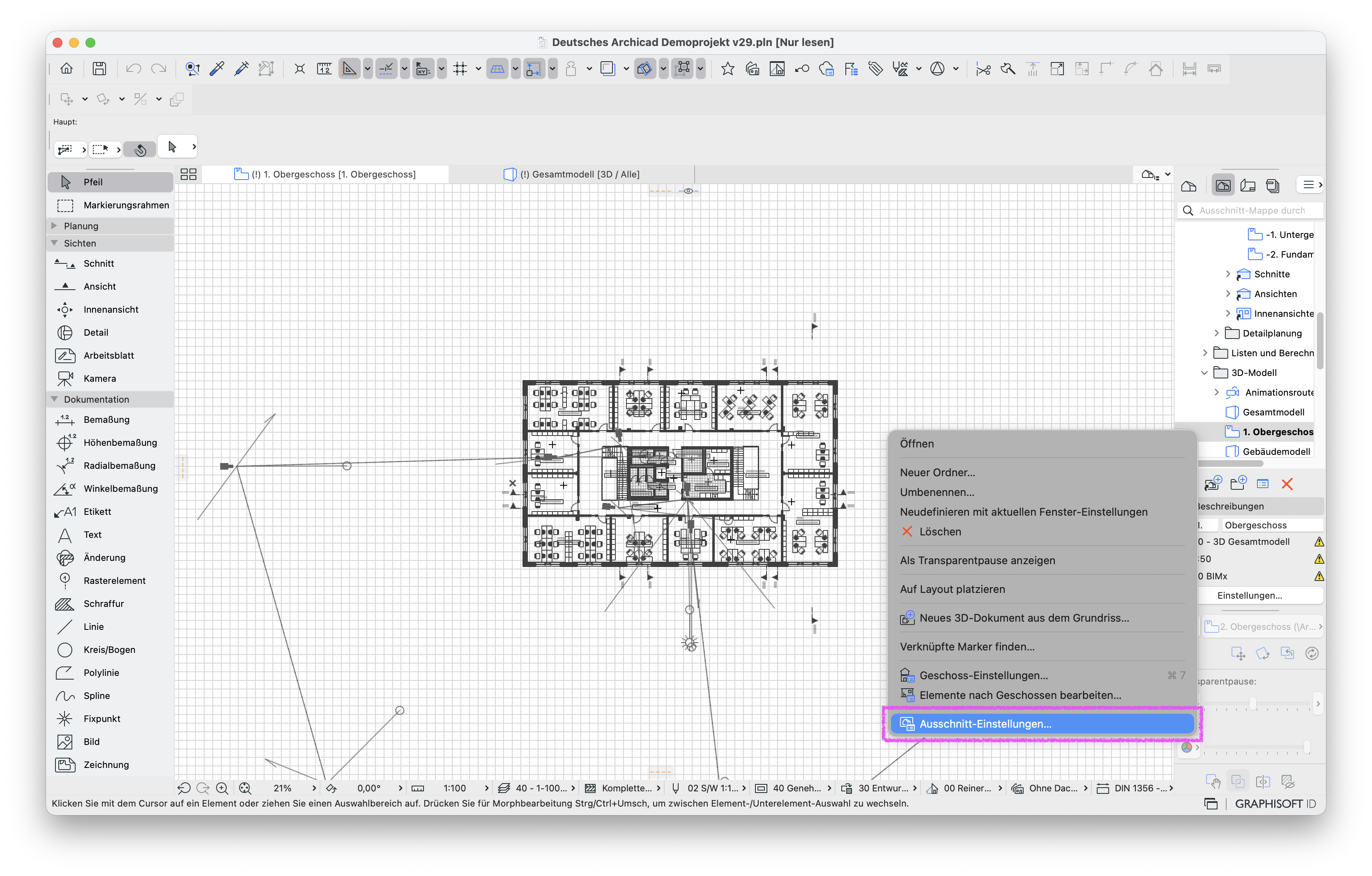

      Programmfenster mit stark herausgezoomtem Grundriss des 1. Obergeschosses; rechts im Navigator ist in der Ausschnitt‑Mappe der Ausschnitt 1. Obergeschoss markiert, und ein geöffnetes Kontextmenü zeigt unten den hervorgehobenen Befehl Ausschnitt‑Einstellungen…, mit dem der Dialog Ausschnitt‑Einstellungen geöffnet werden kann, um Maßstab, Ebenenkombination, grafische Überschreibung, Umbau‑Filter und weitere Parameter dieses Ausschnitts anzupassen.
    • Die Einstellungen wie notwendig manuell anpassen

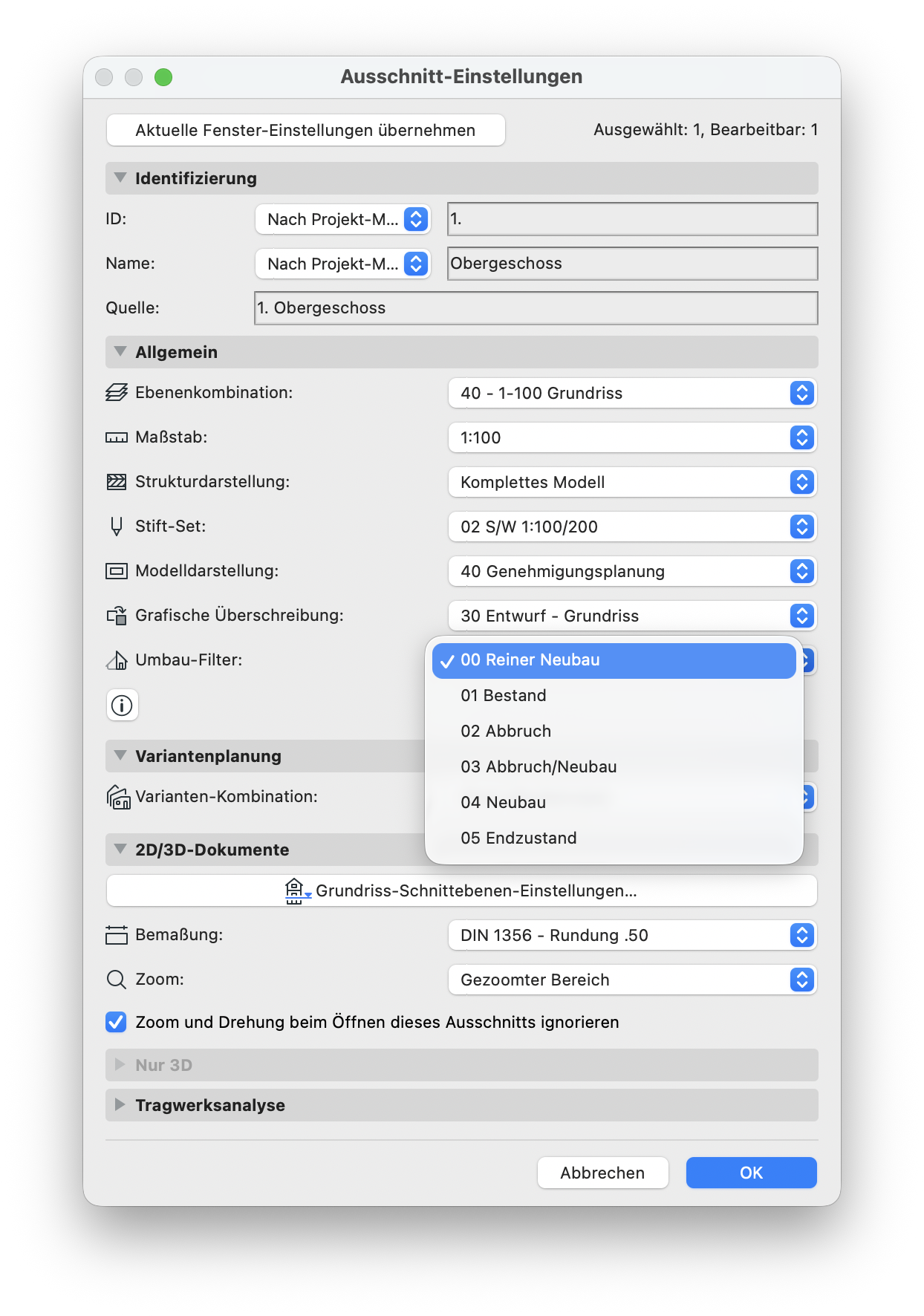

      Dialogfenster Ausschnitt‑Einstellungen für den Ausschnitt 1. Obergeschoss; im Bereich Allgemein ist das Dropdown für den Umbau‑Filter geöffnet, in dem 00 Reiner Neubau ausgewählt ist, während weitere vordefinierte Filter wie 01 Bestand, 02 Abbruch, 03 Abbruch/Neubau, 04 Neubau und 05 Endzustand zur Auswahl stehen, darüber lassen sich unter anderem Ebenenkombination, Maßstab, Strukturdarstellung, Stift‑Set, Modelldarstellung und grafische Überschreibung einstellen.
    • Den Vorgang mit OK bestätigen
    • Das Ergebnis prüfen

3. Ausschnitt-Einstellungen von anderen Geschoss übernehmen

Manchmal ist es notwendig, von einem anderen Geschoss mit gleichen Zoom und gleichen Ausschnitt-Einstellungen einen Ausschnitt zu erstellen. Beispielsweise um zu vermeiden, dass im Layout bei der Auswahl des neuen Ausschnitts über Zeichnung verknüpfen mit... der bereits platzierte Ausschnitt verspringt.

Dies kann mit den folgenden Schritten durchgeführt werden:

  • Ursprünglichen Ausschnitt per Rechtsklick auf die Zeichnung im Layout mit Ursprünglichen Ausschnitt öffnen öffnen

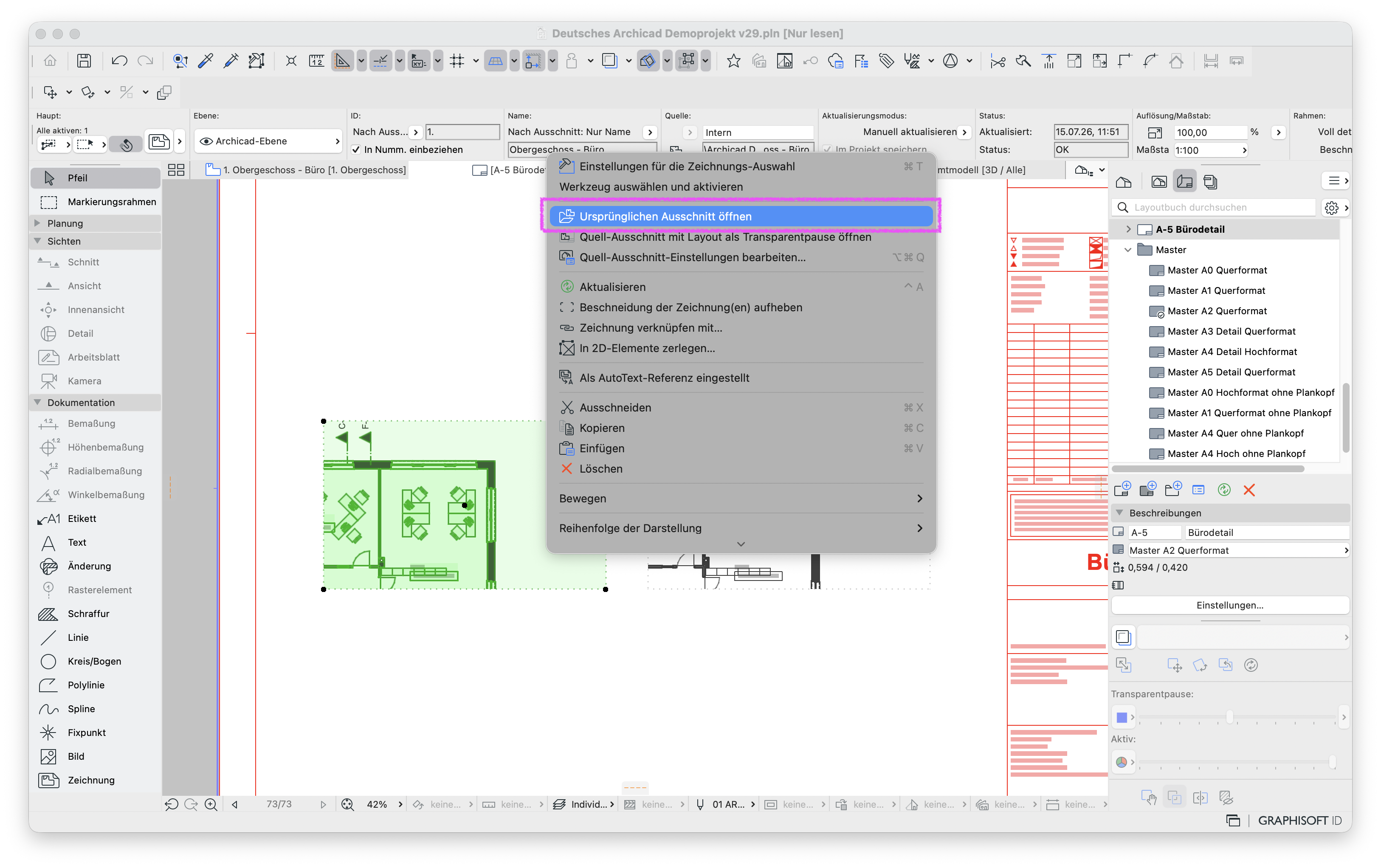

    Layout‑Fenster mit platziertem Grundriss‑Ausschnitt in grün markiert; auf der Zeichnung wurde ein Rechtsklick ausgeführt, sodass das Kontextmenü Einstellungen für die Zeichnungs‑Auswahl sichtbar ist, in dem der Befehl Ursprünglichen Ausschnitt öffnen hervorgehoben ist, mit dem direkt der verknüpfte Quell‑Ausschnitt in der Ausschnitt‑Mappe geöffnet werden kann, um dessen Einstellungen oder Inhalte zu prüfen oder zu ändern.
  • Die Ausschnitt-Einstellungen des ursprünglichen Ausschnitt prüfen

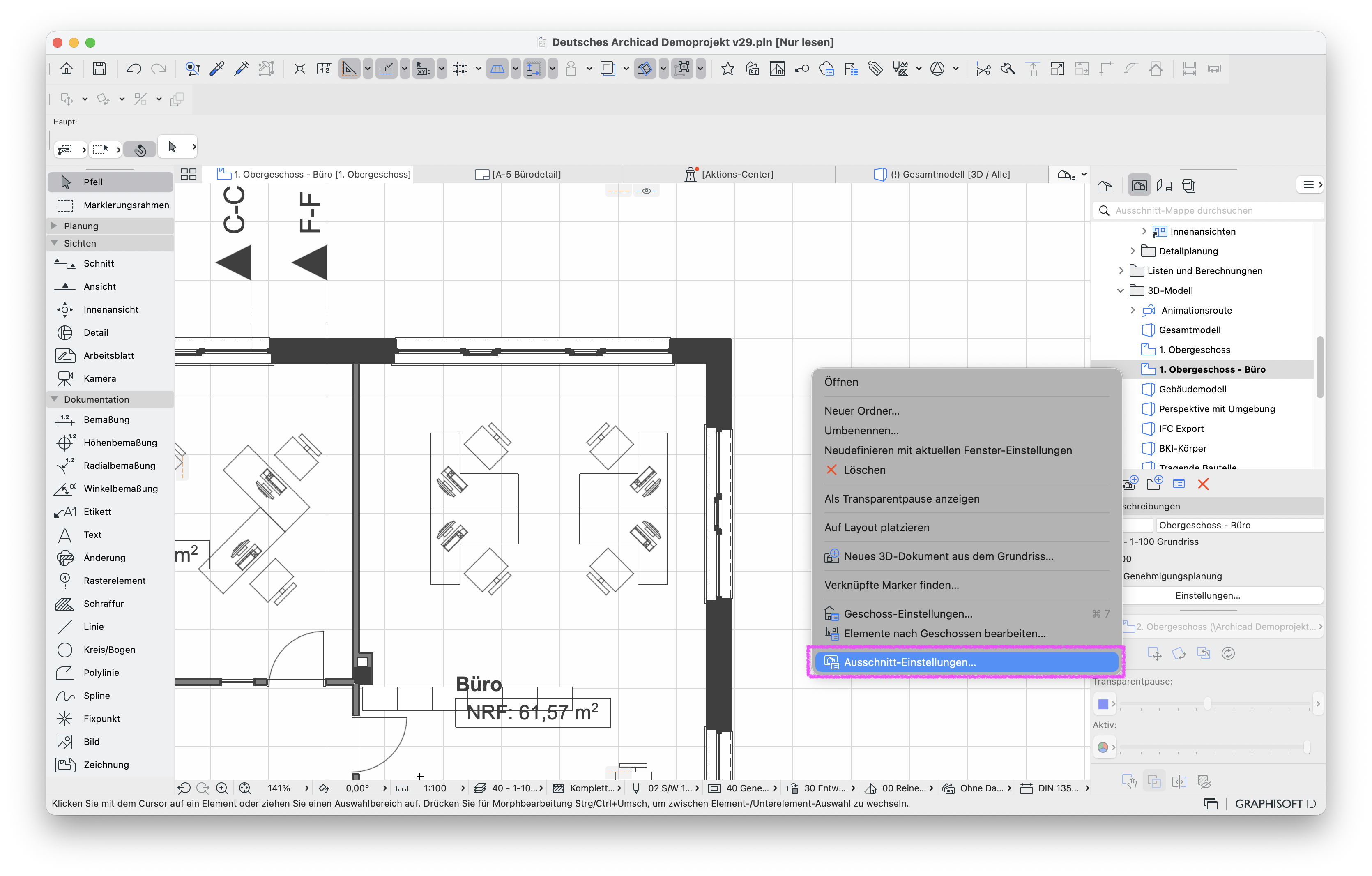

    Grundriss‑Fenster mit vergrößert dargestelltem Büroraum 1. Obergeschoss – Büro; rechts im Navigator ist in der Ausschnitt‑Mappe der Ausschnitt 1. Obergeschoss – Büro markiert, und ein geöffnetes Kontextmenü zeigt unten den hervorgehobenen Befehl Ausschnitt‑Einstellungen…, über den der Dialog Ausschnitt‑Einstellungen aufgerufen wird, um z.B. Maßstab, Ebenenkombination oder Umbau‑Filter dieses Büro‑Ausschnitts anzupassen.
    und ggf. im Reiter 2D/3D-Dokumente den Haken unter Zoom und Drehung beim Öffnen dieses Ausschnitts ignorieren deaktivieren

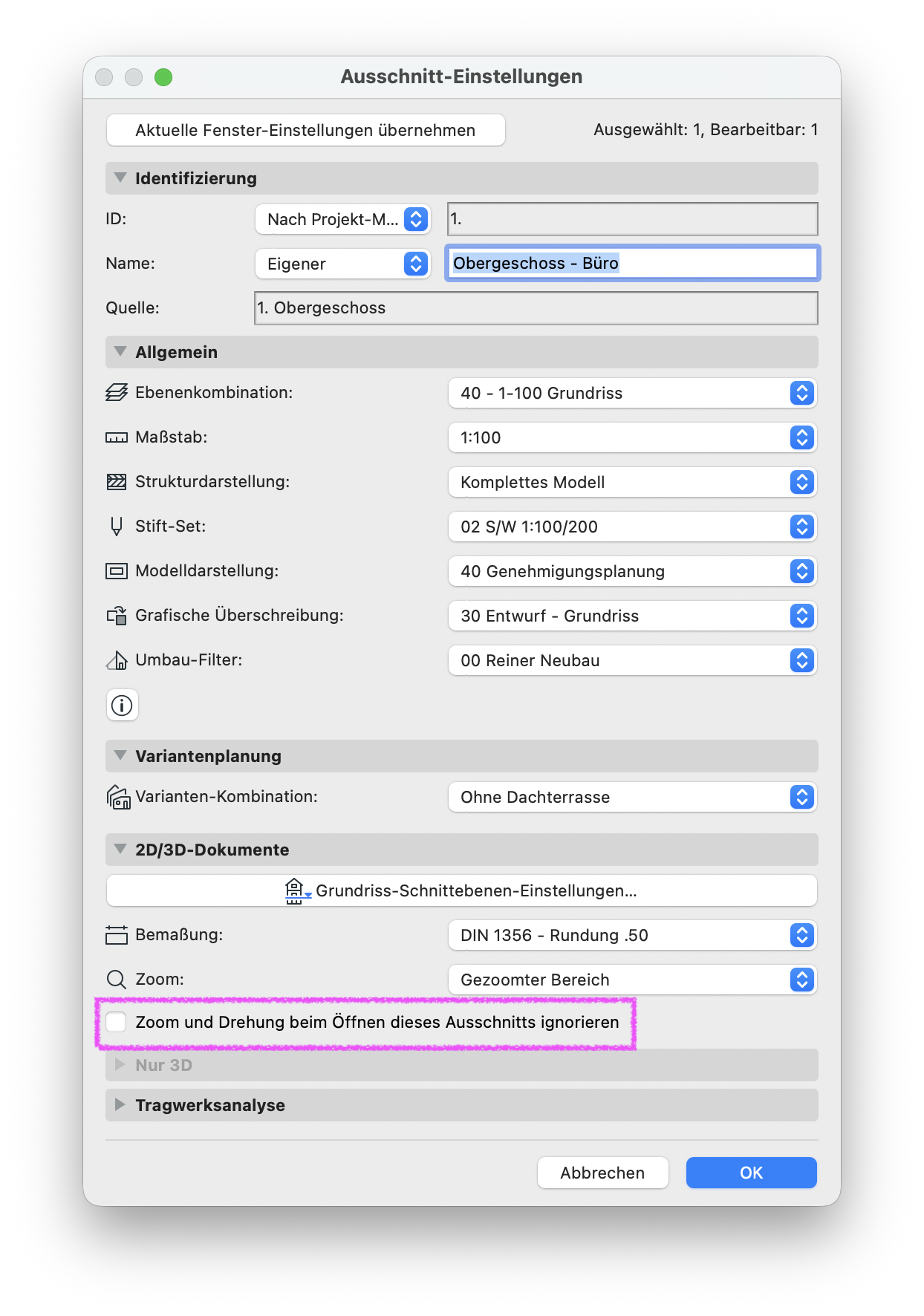

    Dialogfenster Ausschnitt‑Einstellungen für den Ausschnitt Obergeschoss – Büro; im Bereich Identifizierung ist ein eigener Name eingetragen, unter Allgemein sind Maßstab, Ebenenkombination, grafische Überschreibung und Umbau‑Filter definiert, im Abschnitt 2D/3D‑Dokumente steht Zoom auf Gezoomter Bereich, und ganz unten ist die Option Zoom und Drehung beim Öffnen dieses Ausschnitts ignorieren deaktiviert, sodass beim Öffnen immer der im Ausschnitt gespeicherte Zoom‑ und Orientierungszustand verwendet wird.
  • Danach über einen Rechtsklick auf den Geschoss-Tab in das entsprechende Geschoss wechseln

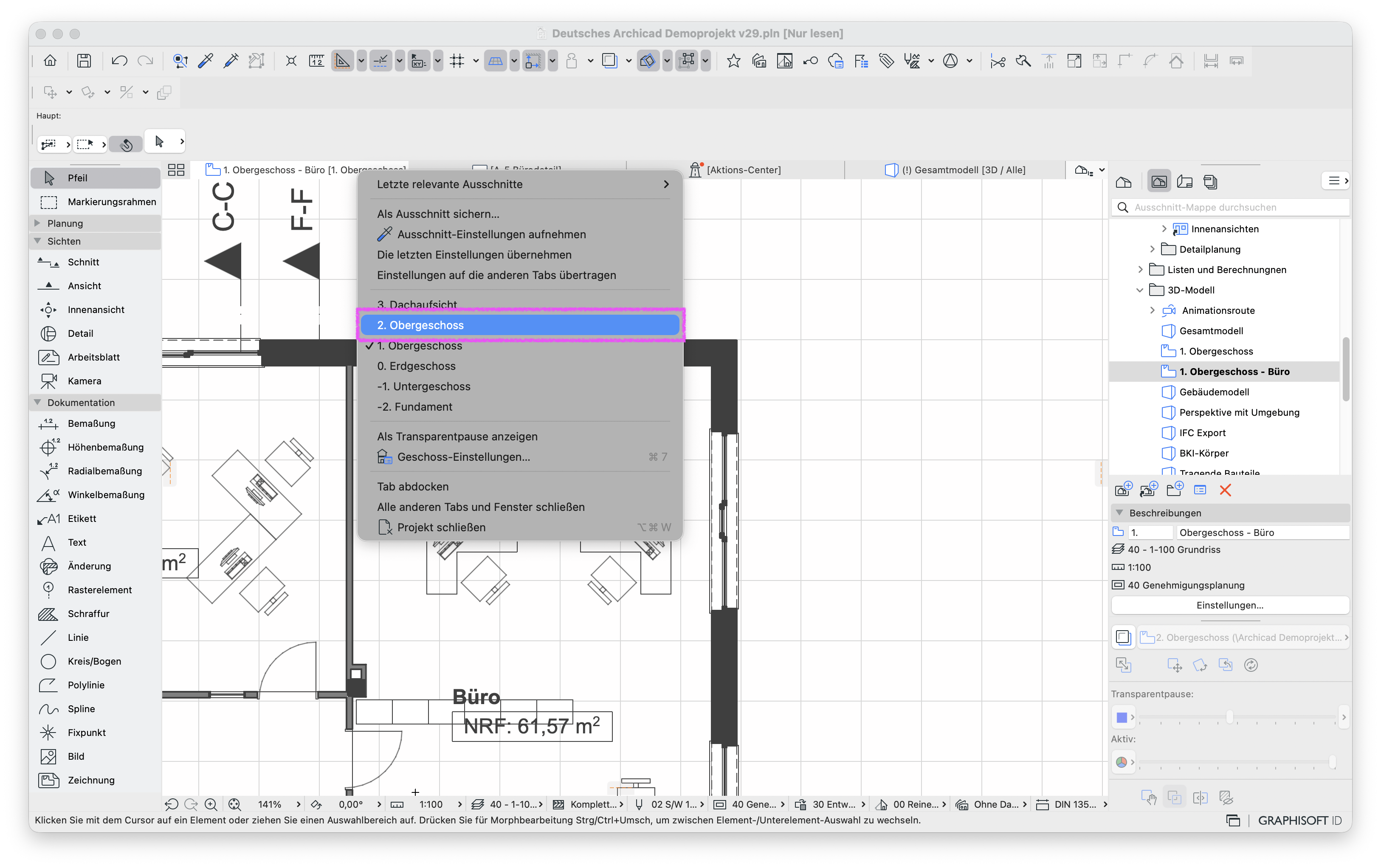

    Grundriss‑Fenster mit geöffnetem Tab 1. Obergeschoss – Büro; durch Rechtsklick auf den Tab wurde das Tab‑Kontextmenü eingeblendet, in dem unterhalb von Einstellungen auf die anderen Tabs übertragen die Liste der Geschosse erscheint, und der Eintrag 2. Obergeschoss ist hervorgehoben, sodass beim Anklicken direkt auf das Geschoss 2. Obergeschoss umgeschaltet und dort ein neuer Blickpunkt geöffnet wird.

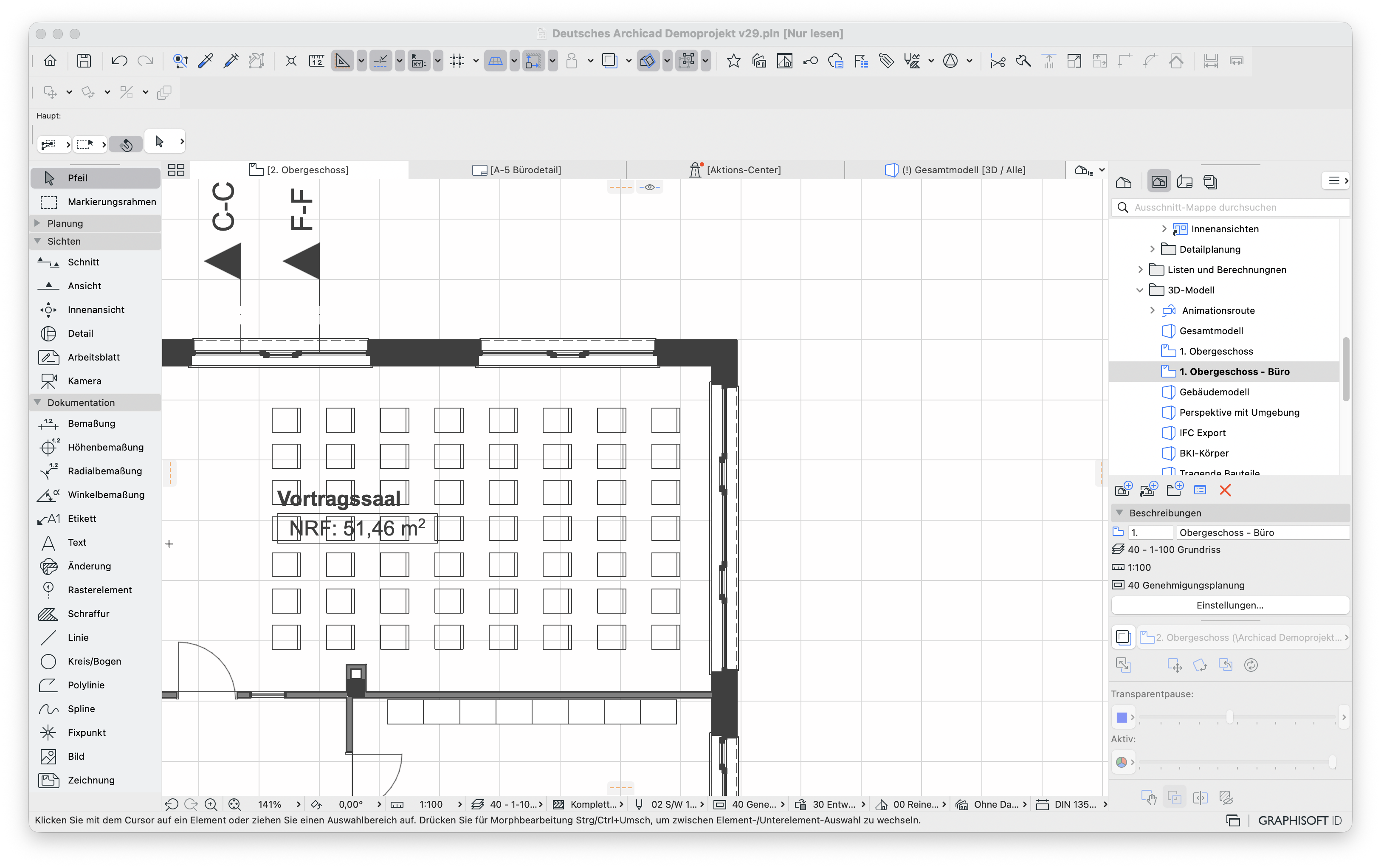

    Grundriss‑Fenster mit geöffnetem Tab [2. Obergeschoss], in dem der Vortragssaal mit Bestuhlung und Raumstempel NRF: 51,46 m² dargestellt ist; rechts im Navigator bleibt in der Ausschnitt‑Mappe weiterhin der Ausschnitt 1. Obergeschoss – Büro markiert, sodass nun die Projekt-Mappen-Sicht des 2. Obergeschosses angezeigt wird.
    Hinweis:
    Durch den Geschosswechsel springt der Tab von einer Ausschnitt-Mappen-Sicht in die Projekt-Mappen-Sicht des neuen Geschosses.
  • Über die Schaltfläche Aktuellen Ausschnitt sichern... als neuen Ausschnitt sichern

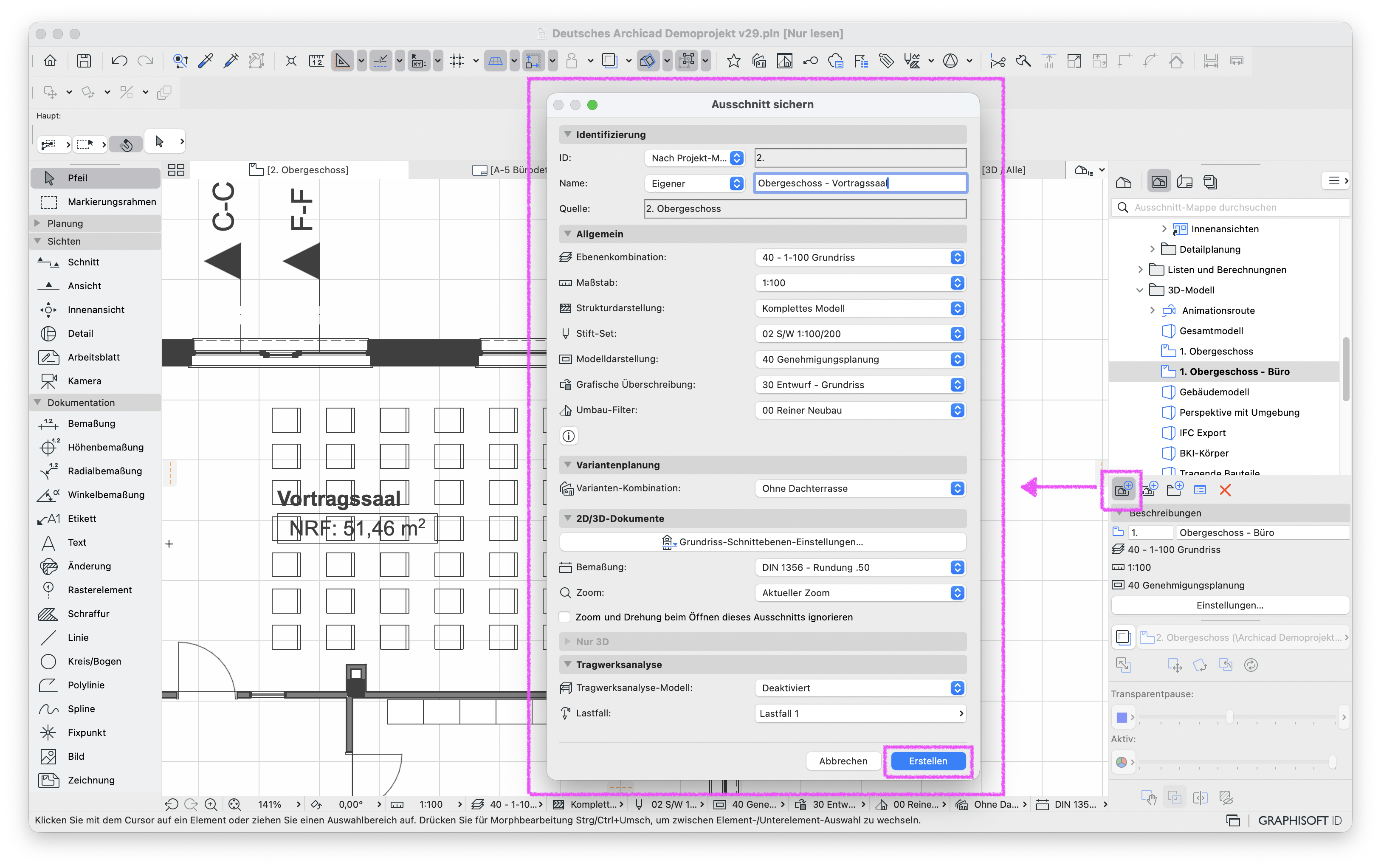

    Grundriss‑Fenster des 2. Obergeschosses mit dem Vortragssaal; über das Symbol Aktuellen Ausschnitt sichern in der Ausschnitt‑Mappe wurde das Dialogfenster Ausschnitt sichern geöffnet, in dem unter Identifizierung der eigene Name Obergeschoss – Vortragssaal vergeben ist, die Darstellungseinstellungen (Maßstab 1:100, Ebenenkombination, grafische Überschreibung, Umbau‑Filter usw.) übernommen werden und unten rechts die Schaltfläche Erstellen hervorgehoben ist, um einen neuen Ausschnitt mit diesen aktuellen Fenstereinstellungen im gewählten Ordner der Ausschnitt‑Mappe abzulegen.
    und ggf. die Option Zoom und Drehung beim Öffnen dieses Ausschnitts ignorieren deaktivieren

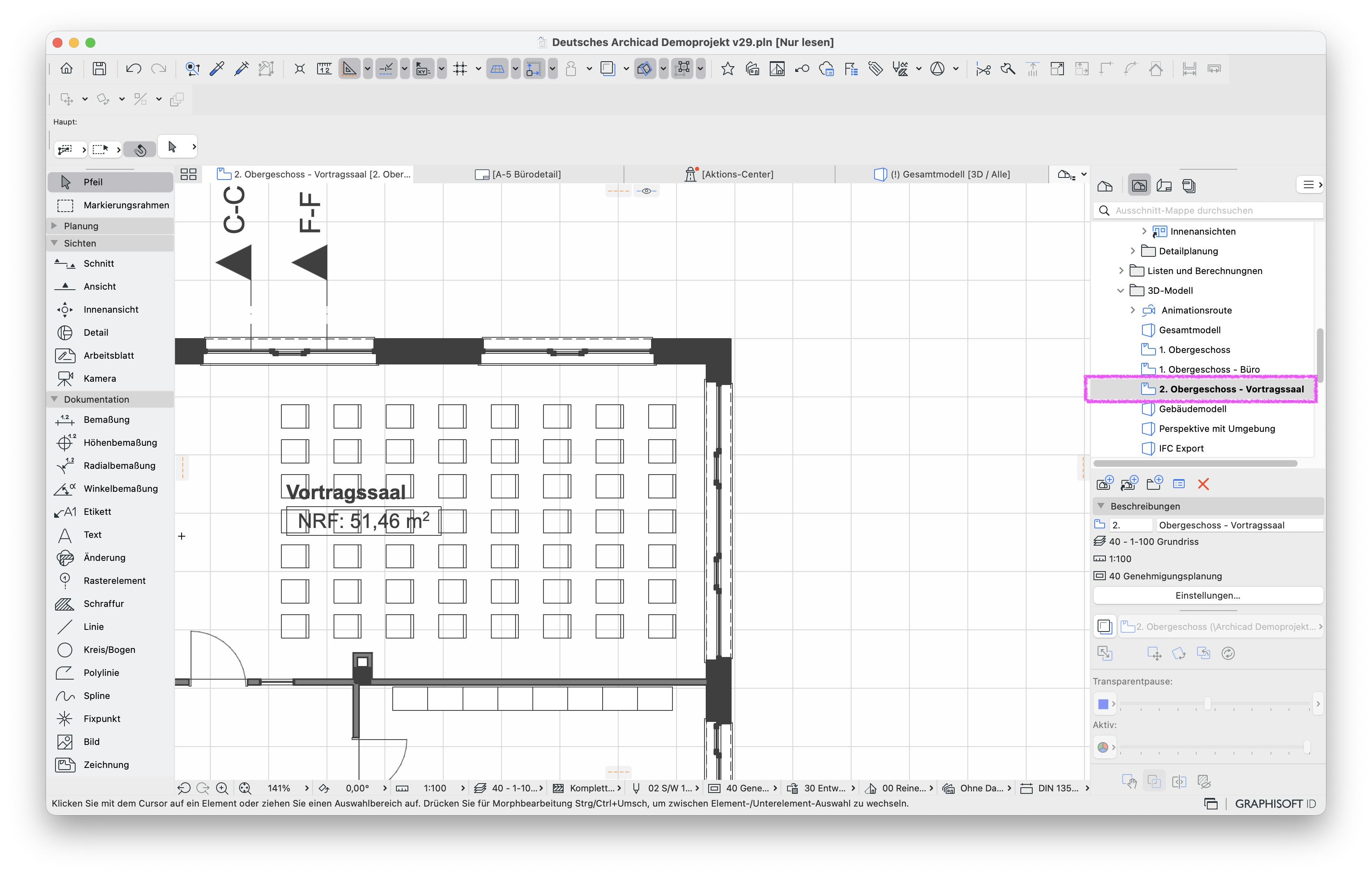

    Grundriss‑Fenster mit dem Vortragssaal im 2. Obergeschoss; oben zeigt der Tab‑Titel 2. Obergeschoss – Vortragssaal [2. Obergeschoss], dass ein gespeicherter Ausschnitt geöffnet ist, und rechts im Navigator ist in der Ausschnitt‑Mappe unter 3D‑Modell der neu angelegte Ausschnitt 2. Obergeschoss – Vortragssaal blau markiert, der ab sofort mit fest definiertem Maßstab und Darstellungsparametern für Layouts oder weitere Arbeitsschritte zur Verfügung steht.
  • Erneut das Layout öffnen
  • Die Zeichnung wählen, wo der Ausschnitt ersetzt werden soll
  • Einen Rechtsklick auf die Zeichnung machen
  • Im Kontext-Menü Zeichnung verknüpfen mit... auswählen

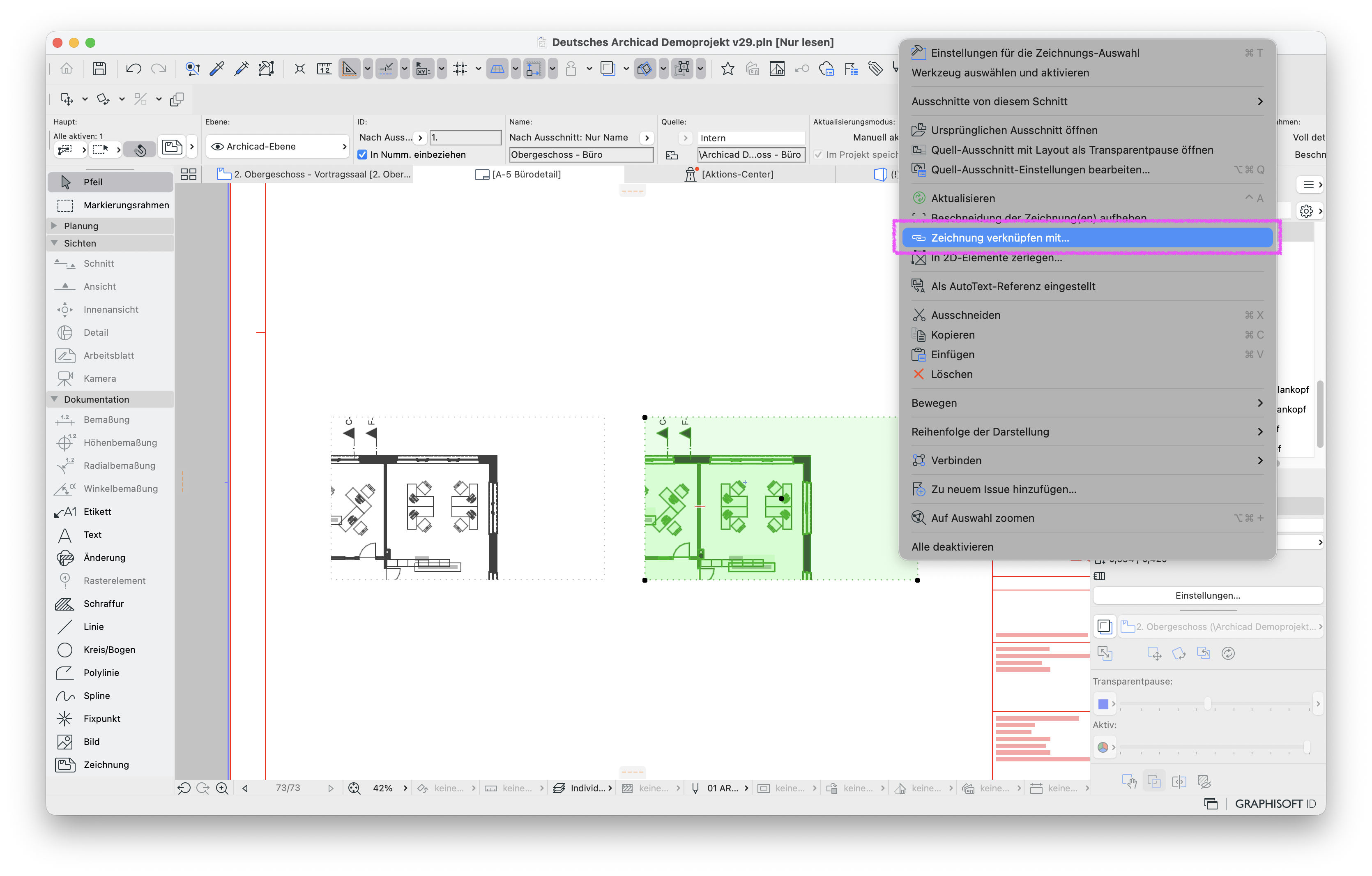

    Layout‑Fenster mit zwei platzierten Grundriss‑Zeichnungen, von denen die rechte grün markiert ist; auf dieser Zeichnung wurde ein Rechtsklick ausgeführt, wodurch das Kontextmenü Einstellungen für die Zeichnungs‑Auswahl erscheint, in dem der Befehl Zeichnung verknüpfen mit… hervorgehoben ist, um die gewählte Zeichnung mit einem anderen Ausschnitt oder Layout zu verknüpfen und so den dargestellten Inhalt auszutauschen.
  • Den neu angelegten Ausschnitt wählen und über Verknüpfung aktualisieren

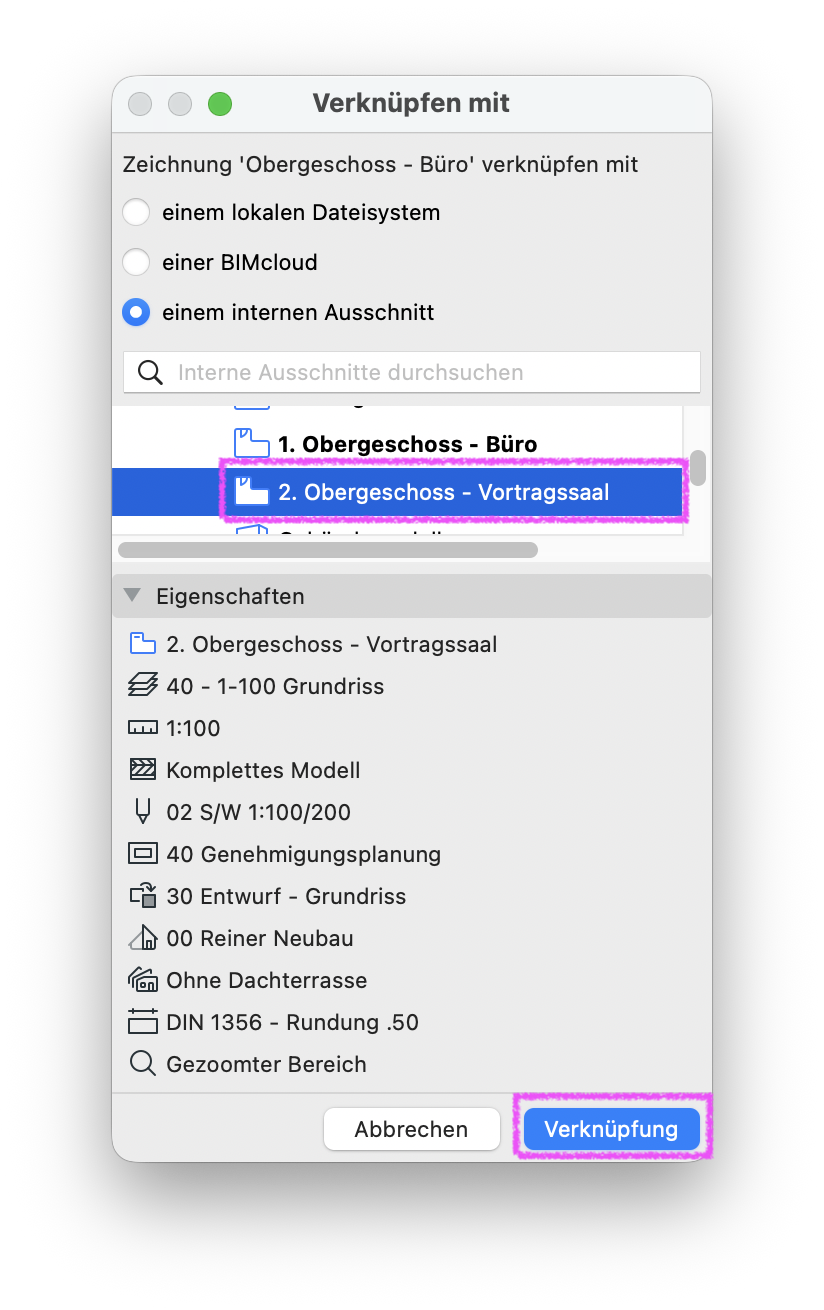

    Dialogfenster Verknüpfen mit, in dem die bestehende Layout‑Zeichnung Obergeschoss – Büro mit einem internen Ausschnitt verknüpft werden soll; im unteren Bereich ist in der Liste der Ausschnitt‑Mappe der Ausschnitt 2. Obergeschoss – Vortragssaal ausgewählt, dessen Eigenschaften (Maßstab, Ebenenkombination, Strukturdarstellung usw.) darunter angezeigt werden, und unten rechts steht die Schaltfläche Verknüpfung bereit, um die Zeichnung auf dem Layout auf diesen Ausschnitt umzustellen.
  • Anschließend wird der neue Ausschnitt auf dem Layout angezeigt

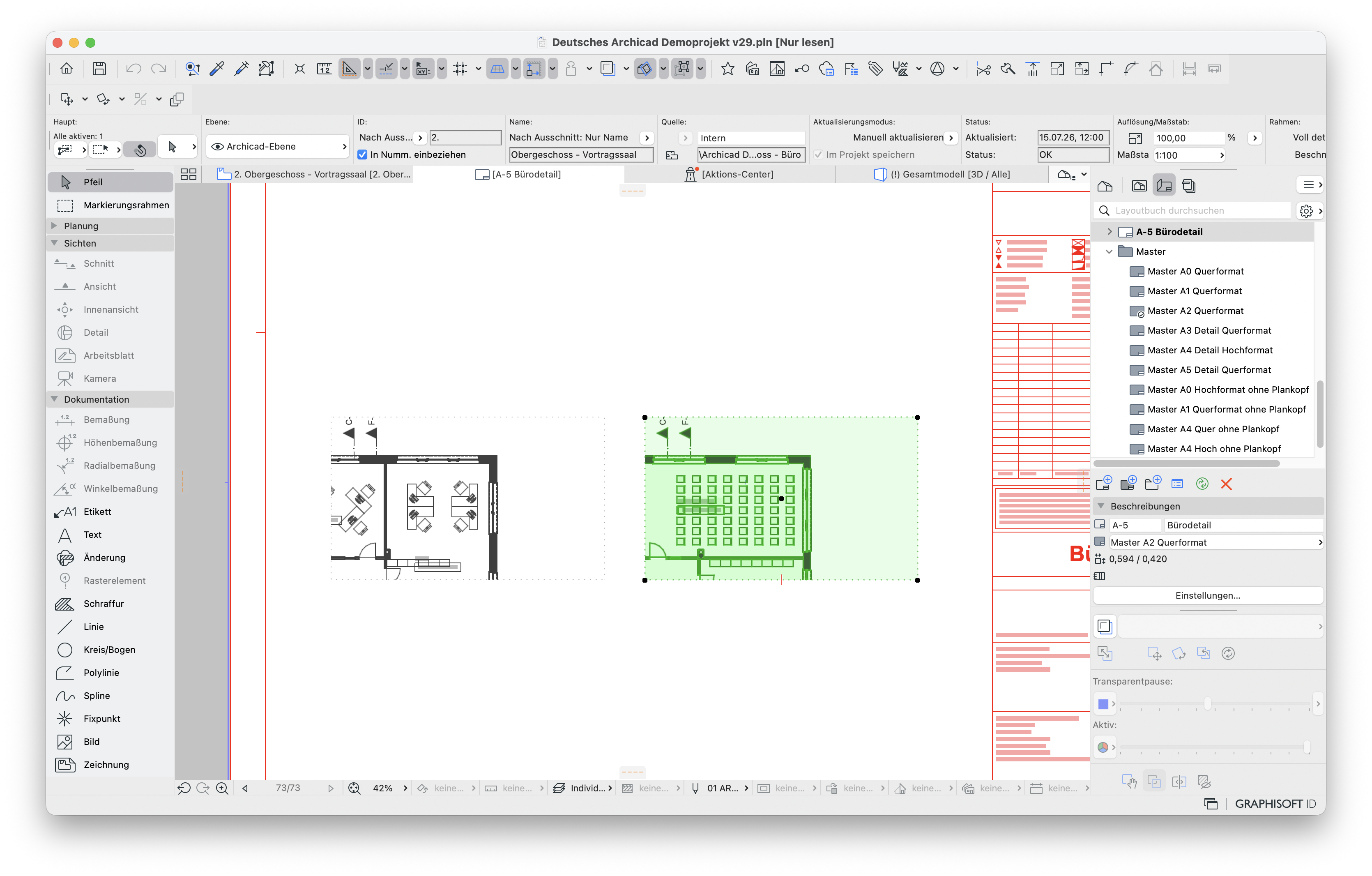

    Layout‑Fenster mit zwei Grundriss‑Zeichnungen, bei dem die rechte, grün hinterlegte Zeichnung nun den Ausschnitt 2. Obergeschoss – Vortragssaal zeigt; oben in der Zeichnungs‑Infoleiste ist unter Name der Ausschnittname Obergeschoss – Vortragssaal eingetragen, die Quelle steht auf Intern und die Zeichnung ist damit erfolgreich auf den neuen internen Ausschnitt umverknüpft.

Hinweis:

Ausschnitt-Einstellungen können mit Pipette und Spritze auf andere Ausschnitte im Tab übertragen werden.
