Problemstellung
Invertierte Elemente sind im Projekt vorhanden und lassen sich nicht gezielt lokalisieren oder anzeigen.
Troubleshooting
Suchen & aktivieren anwenden
Bearbeiten > Suchen & aktivieren...

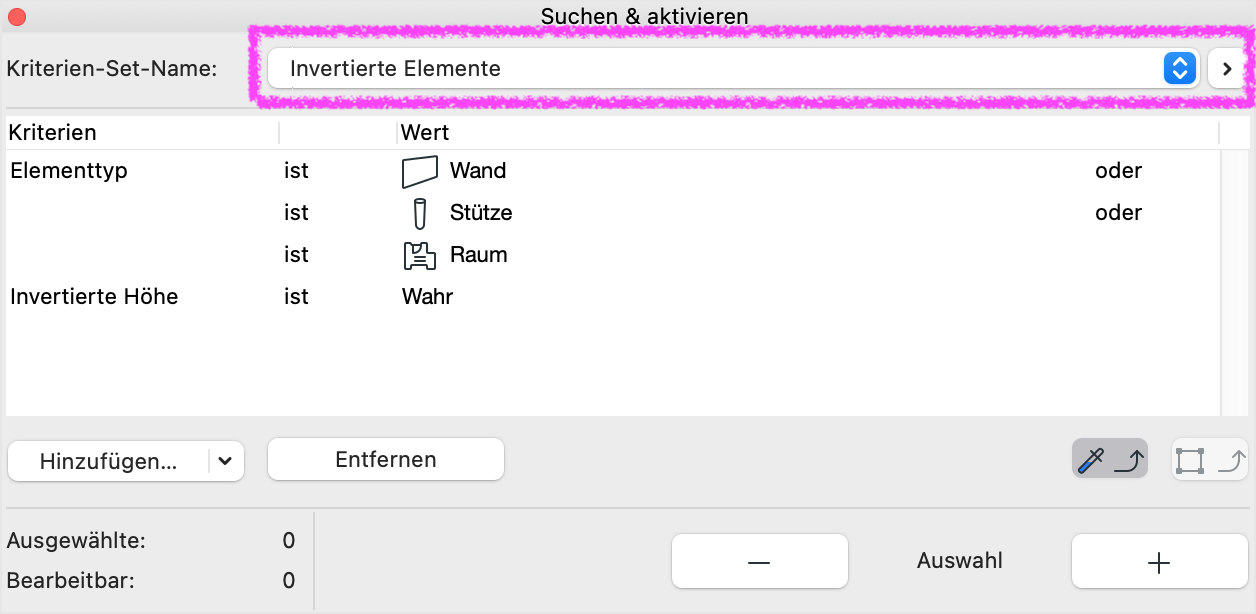

Über die Funktion Suchen & aktivieren bei Kriterien-Set-Name das Kriterien-Set Invertierte Elemente auswählen und unter den Kriterien die gewünschten Elementtypen definieren, um sich alle betroffenen Elemente im Projekt anzeigen zu lassen.
Hinweis:
In Archicad sind invertierte Elemente in den meisten Fällen Bauteile (wie Wände oder Stützen), deren Oberkante geometrisch unter ihrer Unterkante liegt. Dies geschieht meist durch Geschosshöhenänderungen bei oberkantenverknüpften Elementen. Sie werden oft als Fehler (negative Höhe) behandelt, farblich hervorgehoben und können die korrekte 3D-Darstellung sowie IFC-Exporte beeinträchtigen.
