Problemstellung
Aus einer bestehenden Archicad-Projektdatei soll eine neue Datei mit derselben Projektumgebung erstellt werden, ohne die eigentlichen Modellinhalte weiterzuverwenden. Dies kann beispielsweise als Grundlage für eine Projektvorlage oder für die separate Bearbeitung eines weiteren Projekts dienen.
Troubleshooting
1. Hilfselement erstellen und auswählen
In der bestehenden Projektdatei ein einfaches Hilfselement, beispielsweise eine Linie, erstellen und auswählen.
2. Auswahl als neue Projektdatei sichern
Ablage > Externe Daten > Auswahl sichern als Modul...

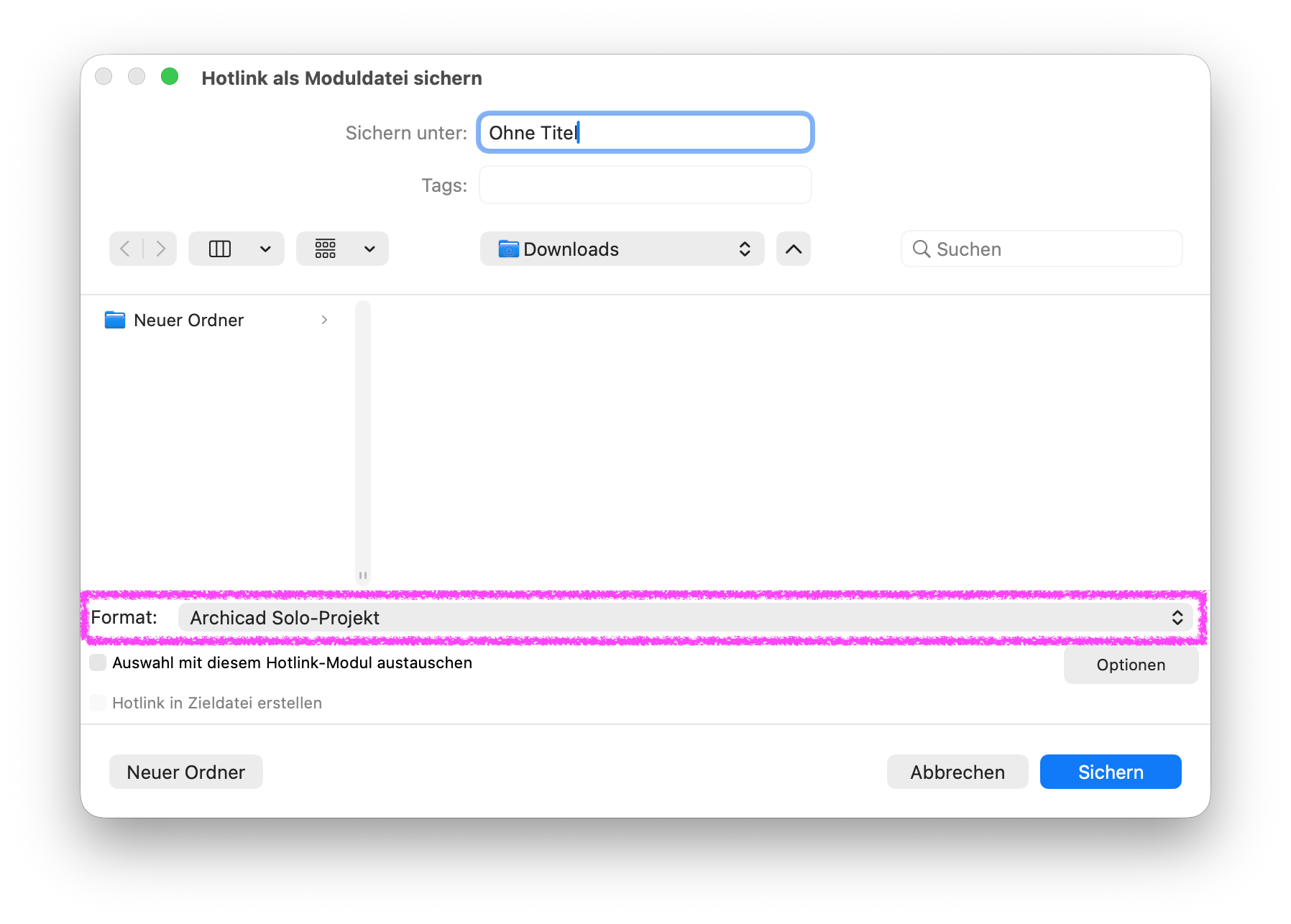

Im Dialogfenster Hotlink als Moduldatei sichern unter Format das Dateiformat Archicad Solo-Projekt auswählen.
Die Optionen Auswahl mit diesem Hotlink-Modul austauschen und Hotlink in Zieldatei erstellen nicht aktivieren.
Die Datei über Sichern erstellen.
3. Neue Projektdatei öffnen und prüfen

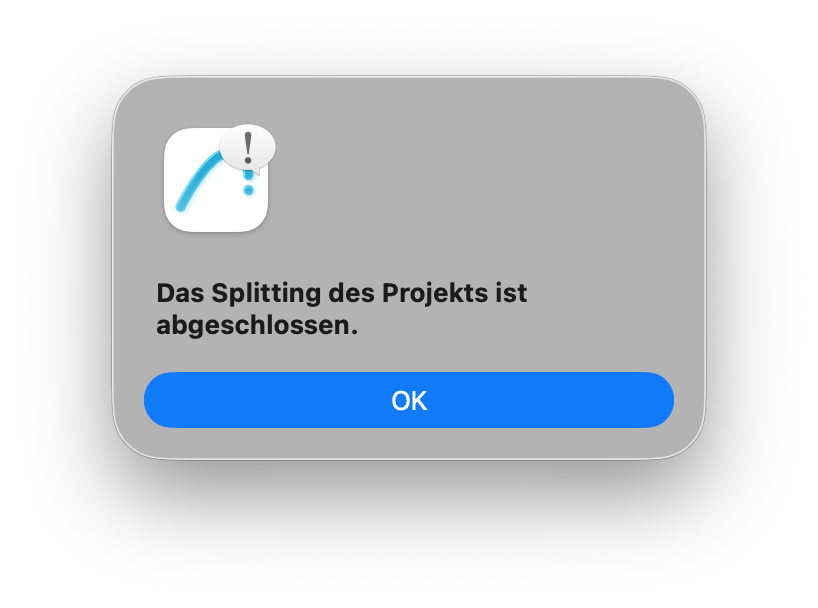

Nach dem Sichern startet Archicad automatisch ein sekundäres Archicad und öffnet darin die neu erzeugte Projektdatei. Nach Abschluss erscheint die Meldung Das Splitting des Projekts ist abgeschlossen. Diese mit OK bestätigen.
Die erzeugte PLN-Datei übernimmt die Projektumgebung der ursprünglichen Datei. Dazu gehören unter anderem:
- Geschossstruktur.
- Element-Attribute.
- Ausschnitte.
- Layouts und Masterlayouts.
- ...
Hinweis:
Welche Inhalte in der neuen Projektdatei erhalten bleiben, hängt vom jeweiligen Bereich ab. Die eigentlichen 3D-Modellinhalte des Ausgangsprojekts werden nicht übernommen. Auf den Grundrissen werden die vorhandenen Zeichnungsinhalte weitgehend entfernt; Marker, Kameras sowie das für den Speichervorgang ausgewählte Hilfselement können jedoch erhalten bleiben. In Schnitten, Ansichten und Innenansichten können dagegen vorhandene 2D-Elemente wie Linien, Schraffuren, Bemaßungen und Texte weiterhin enthalten sein.
4. Nicht benötigte Inhalte entfernen
Nicht benötigte Inhalte anschließend löschen oder an den neuen Verwendungszweck anpassen. Dazu können je nach Ausgangsdatei beispielsweise gehören:
- Schnitt-, Ansichts- und Detailmarker.
- Kameras.
- Arbeitsblätter und Details.
- 2D-Elemente in Schnitten, Ansichten, etc.
- Ausschnitte.
- Layouts und Masterlayouts.
- Publisher-Sets.
- ...
Hinweis:
Die erzeugte Datei ist keine vollständig leere Archicad-Vorlage. Vor der Verwendung als Projektvorlage sollten daher alle übernommenen Projektstrukturen und Inhalte geprüft und bereinigt werden.
Die gleiche Funktion kann verwendet werden, um einen ausgewählten Projektbereich auszulagern und anschließend über Hotlinks wieder mit dem ursprünglichen Projekt zu verknüpfen:
