Diese Auflistung soll Ihnen die Migration von Projekten aus Archicad 29 erleichtern und Sie durch die wichtigsten Punkte bei einer Migration führen.
Vorbereitung
Machen Sie sich mit den Änderungen in Archicad 30 vertraut, bevor Sie migrieren.
- Überlegen Sie, welche Auswirkungen die Änderungen in Ihren Projekten haben werden.
- Besprechen Sie die Änderungen mit allen Mitgliedern bei Teamwork-Projekten.
- Nehmen Sie sich genügend Zeit. Migrieren Sie nicht, wenn Sie gerade im Projekt- oder Abgabestress sind.
- Sie können mitten in einer Phase migrieren oder am Übergang zu einer anderen Leistungsphase. Wichtig ist nur, dass Sie die Migration gewissenhaft und in Ruhe durchführen.
- Wir empfehlen grundsätzlich, die Projekte als Solo-Projekte zu migrieren, nicht als Teamwork-Projekte. So haben Sie schnellere Zugriffszeiten und können unkomplizierter arbeiten. Das migrierte Projekt können Sie anschließend wieder freigeben.
- Speichern Sie das Projekt als PLN. Sie benötigen keine PLA für die Migration. Eine PLA ist “nur” ein Archiv mit allen verwendeten Bibliotheken.
- Halten Sie sich an die Reihenfolge aus dieser Anleitung, da die Dinge teilweise voneinander abhängig sind.
Backup
- Erstellen Sie ein Backup der PLN-Dateien, bevor Sie anfangen
Bibliotheken
- Öffnen Sie die PLN-Datei mit Archicad 30

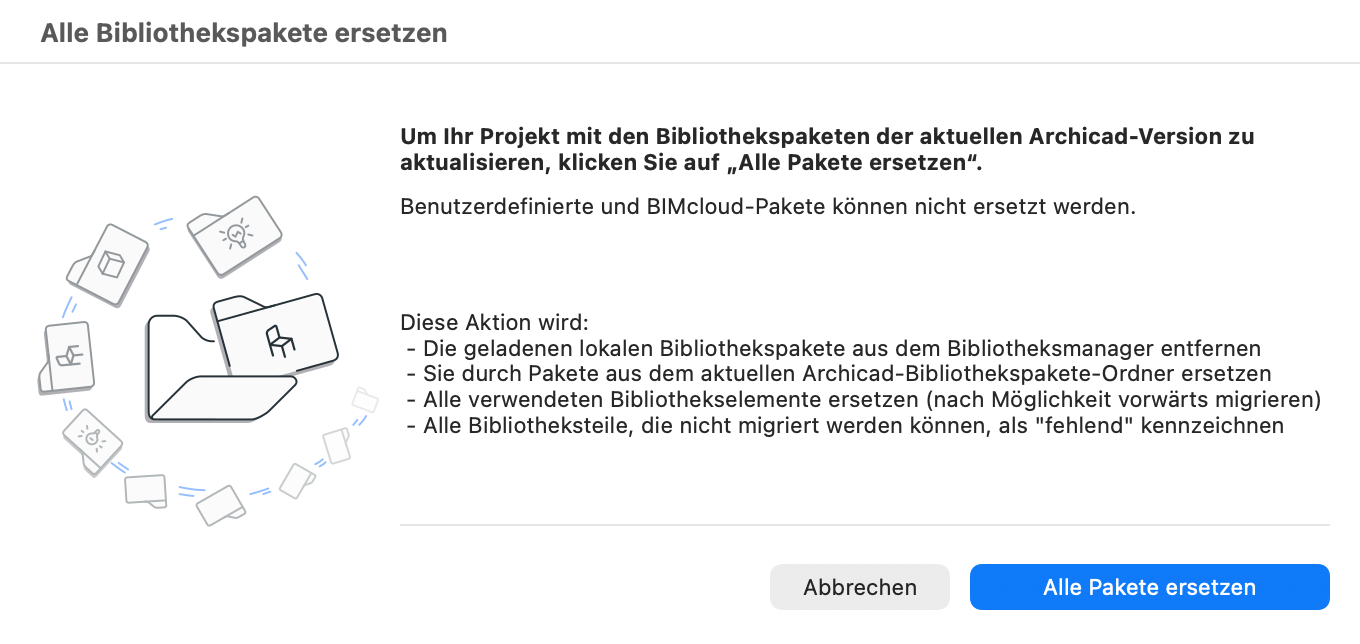

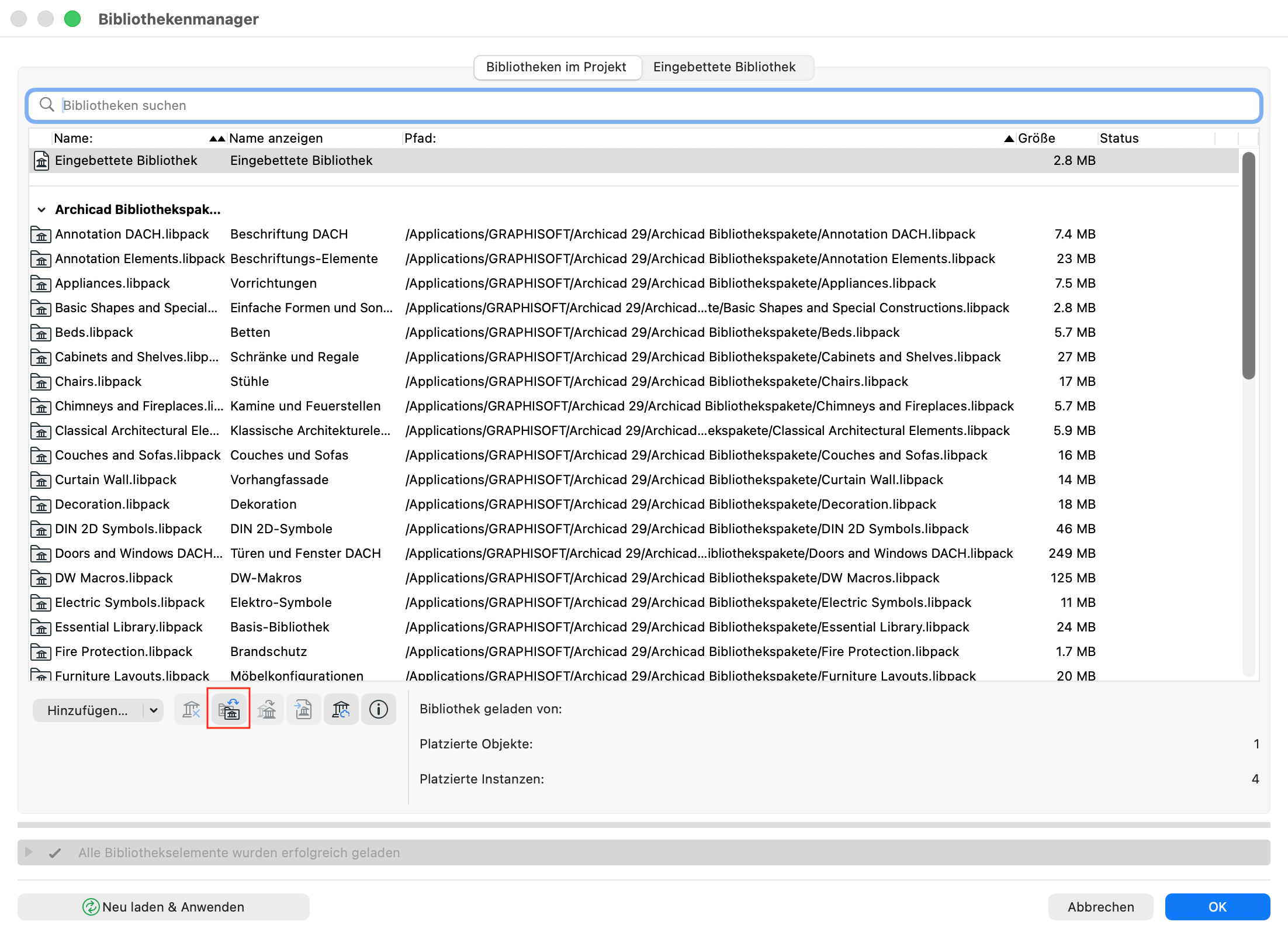

- Öffnen Sie den Bibliothekenmanager und wählen Sie Alle lokalen Bibliothekspakete ersetzen um die Bibliothekspakete aus der Archicad 30 Installation zu laden
- Ersetzen Sie alle Bibliotekspakete
- Überprüfen Sie Ihre Bibliotheken im Bibliothekenmanager.

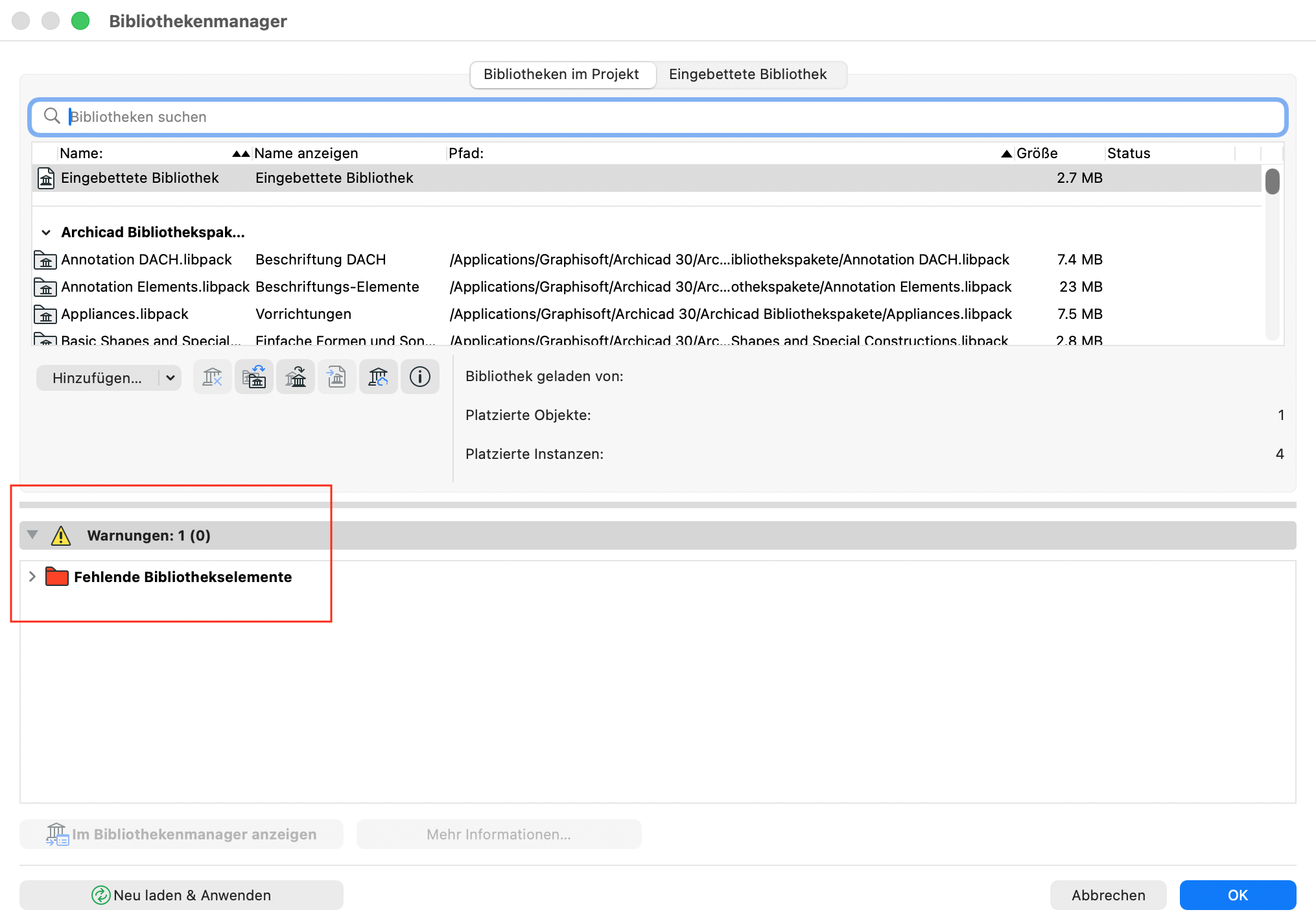

- Gibt es doppelte oder fehlende Elemente? Diese finden Sie im Bereich Warnungen.
- Lokalisieren Sie fehlende Elemente und löschen Sie die doppelten Elementen aus den geladenen bzw. eingebetteten Bibliotheken.

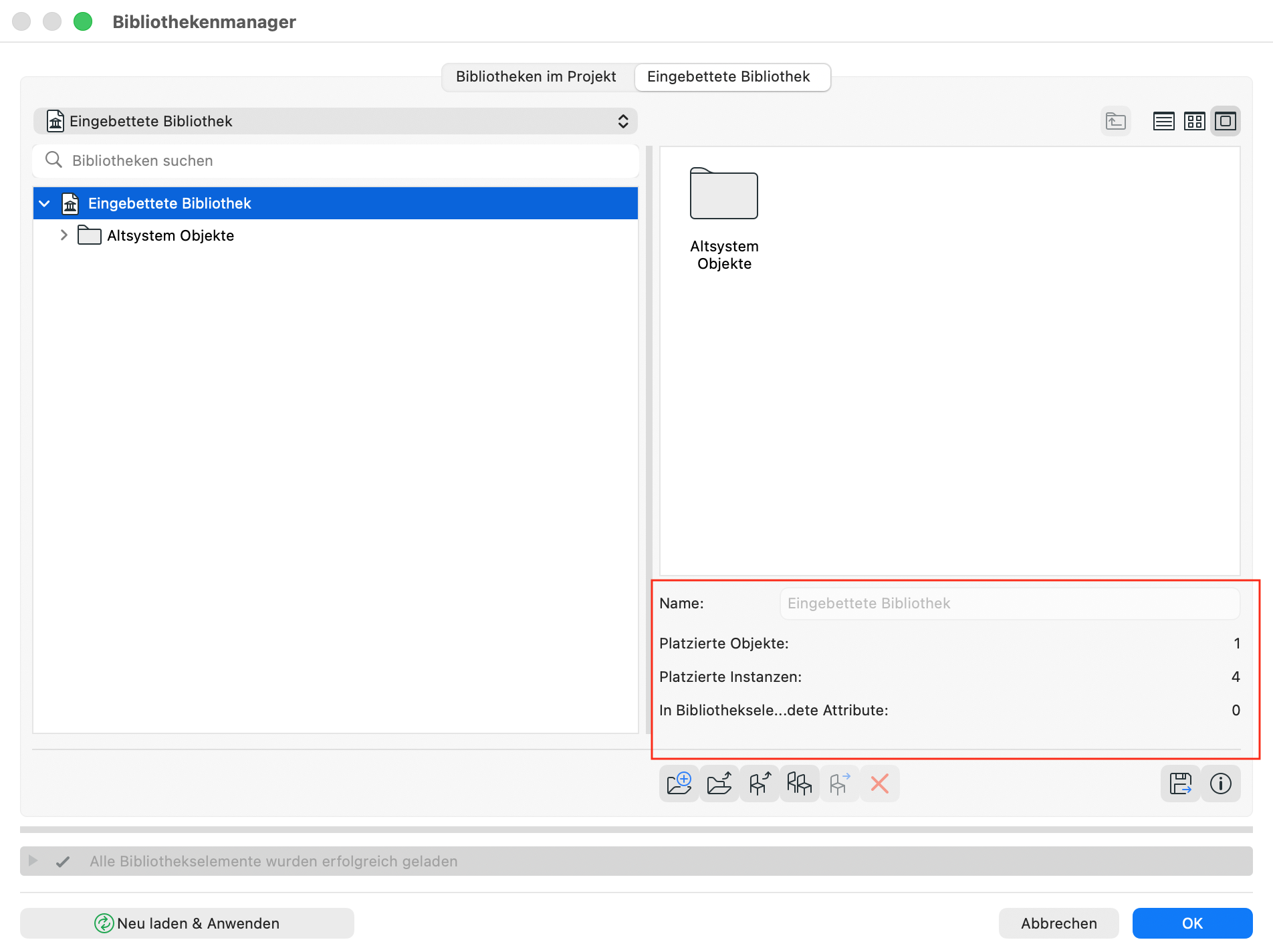

- Überprüfen Sie die Eingebettete Bibliothek.
- Können Elemente gelöscht werden? Sie sehen im Protokoll, ob die Elemente platziert/genutzt werden.
- Wie groß ist der Inhalt der eingebetteten Bibliothek?
- Es ist sinnvoll, die Objekte in einen externen Ordner zu extrahieren, wenn Sie z.B. viele Texturen geladen haben oder der Inhalt groß ist.
Klassifizierung und Eigenschaften
Sie können Ihr Projekt mit den vorhandenen Klassifizierungen weiter bearbeiten. Möchten Sie jedoch die neuesten Klassifizierungen und IFC-Übersetzer nutzen, müssen Sie vorhandene Klassifizierungen anpassen.

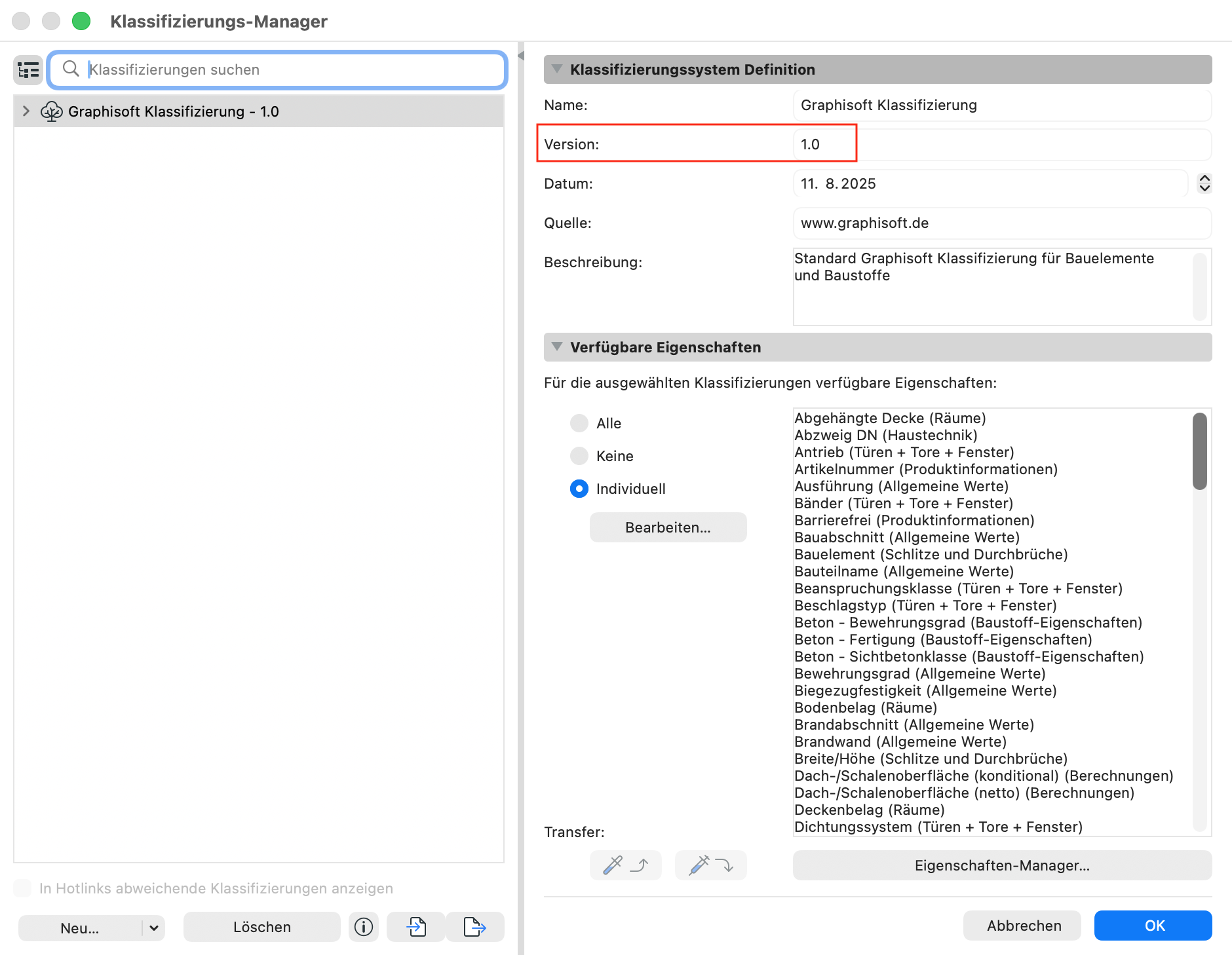

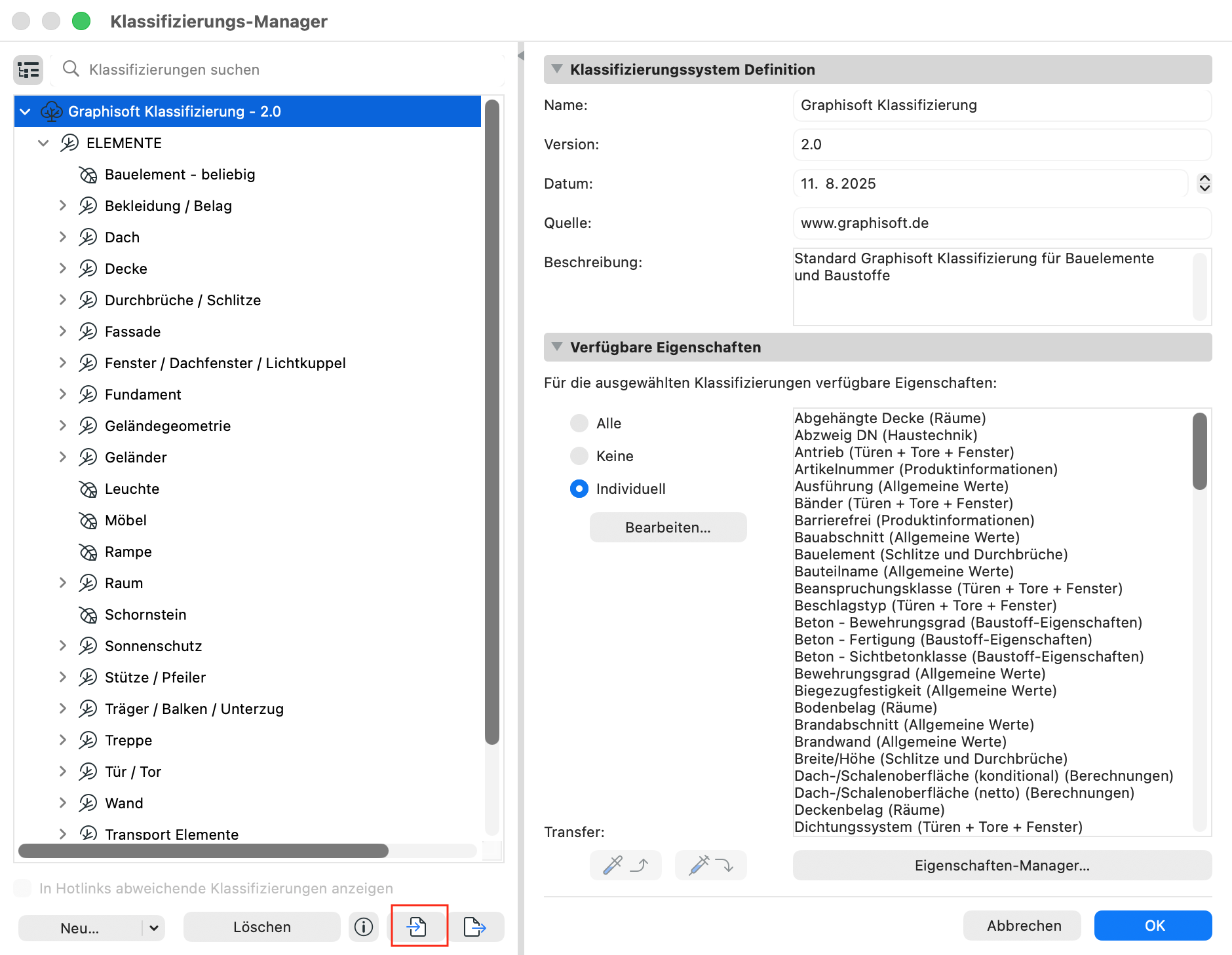

- Öffnen Sie den Klassifizierungsmanager
- Ändern Sie die Version auf 2.0

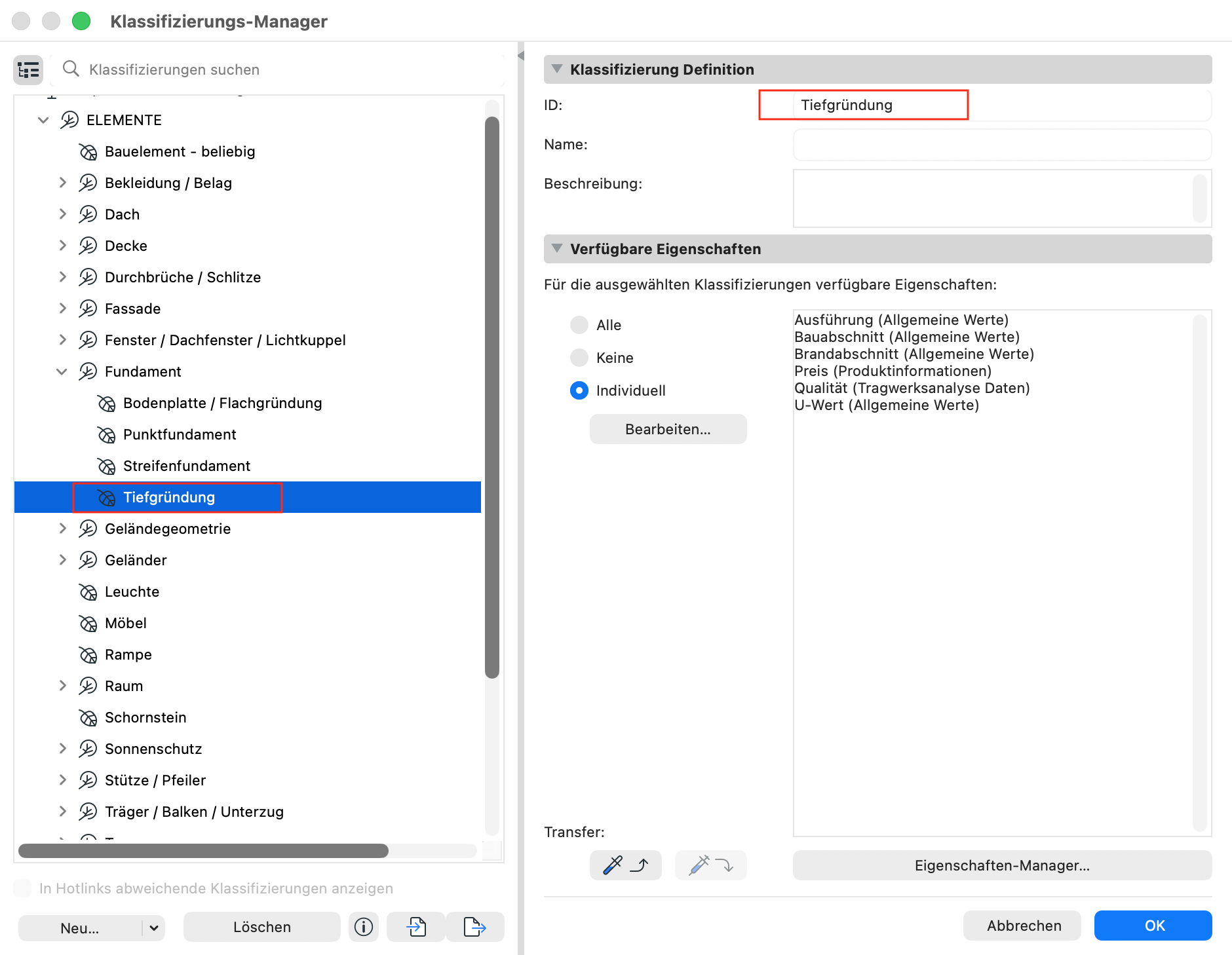

- Benennen Sie die folgenden Klassifizierungen um:
- Tiefgründung auf Pfahl
- Bestätigen Sie mit OK

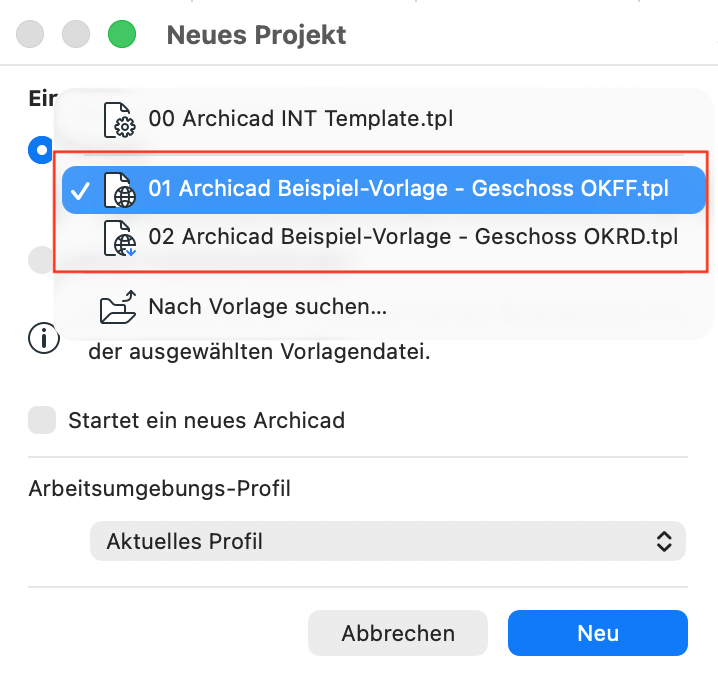

Öffnen Sie eine der folgenden Standard Template's und speichern Sie diese als .pln Datei ab:
- Deutsche Version:
- 01 Archicad Beispiel-Vorlage – Geschoss OKFF.tpl
- 02 Archicad Beispiel-Vorlage – Geschoss OKRD.tpl
- Österreichische Version:
- 01 Archicad 30 Vorlage.tpl
- 02 Archicad 30 Vorlage leer.tpl
Beachten Sie, dass das Template 00 Archicad INT Template.tpl aus dem Archicad Installationsordner nicht für die Migration geeignet ist
- Importieren Sie die Klassifizierungen aus der vorhin gespeicherten Archicad 30 Vorlagendatei.

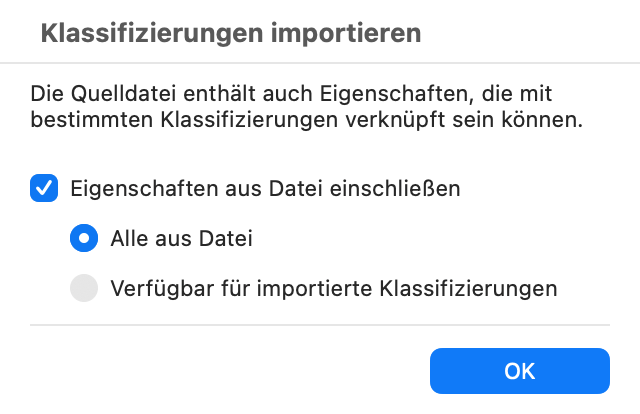

- Schließen Sie die Eigenschaften aus der Datei ein.

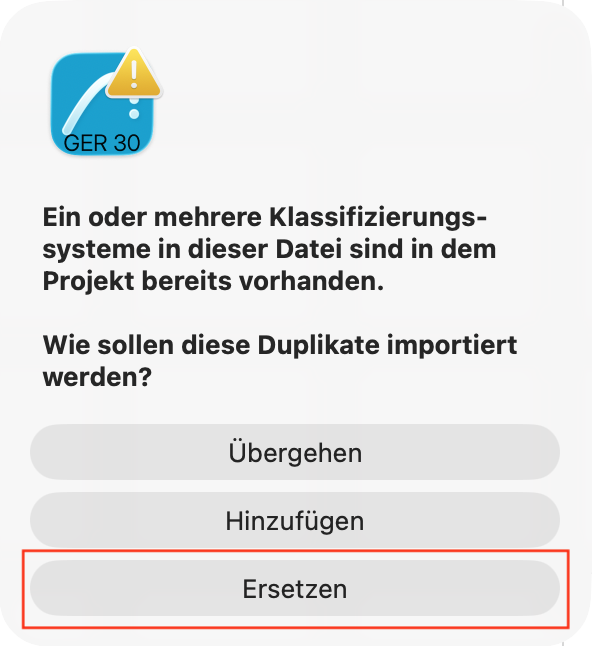

- Ersetzen Sie das Duplikat des Klassifizierungssystems.

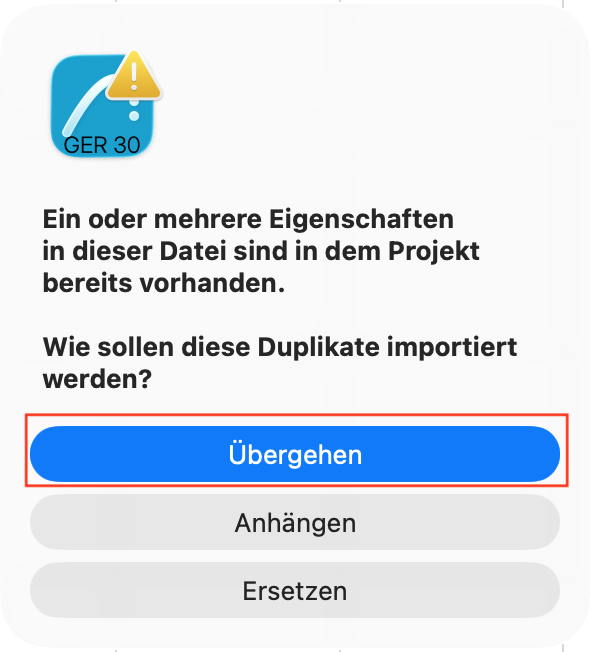

- Übergehen Sie die Duplikate der Eigenschaften.
- Archicad importiert jetzt nur die neuen Eigenschaften aus der Archicad 30 Vorlagendatei.
- Die bereits bestehenden Eigenschaften werden nicht verändert.
Mit diesen Schritten haben Sie das Projekt dafür vorbereitet, dass Sie die IFC Übersetzer aus dem Standard Template übernehmen können.
IFC Übersetzer

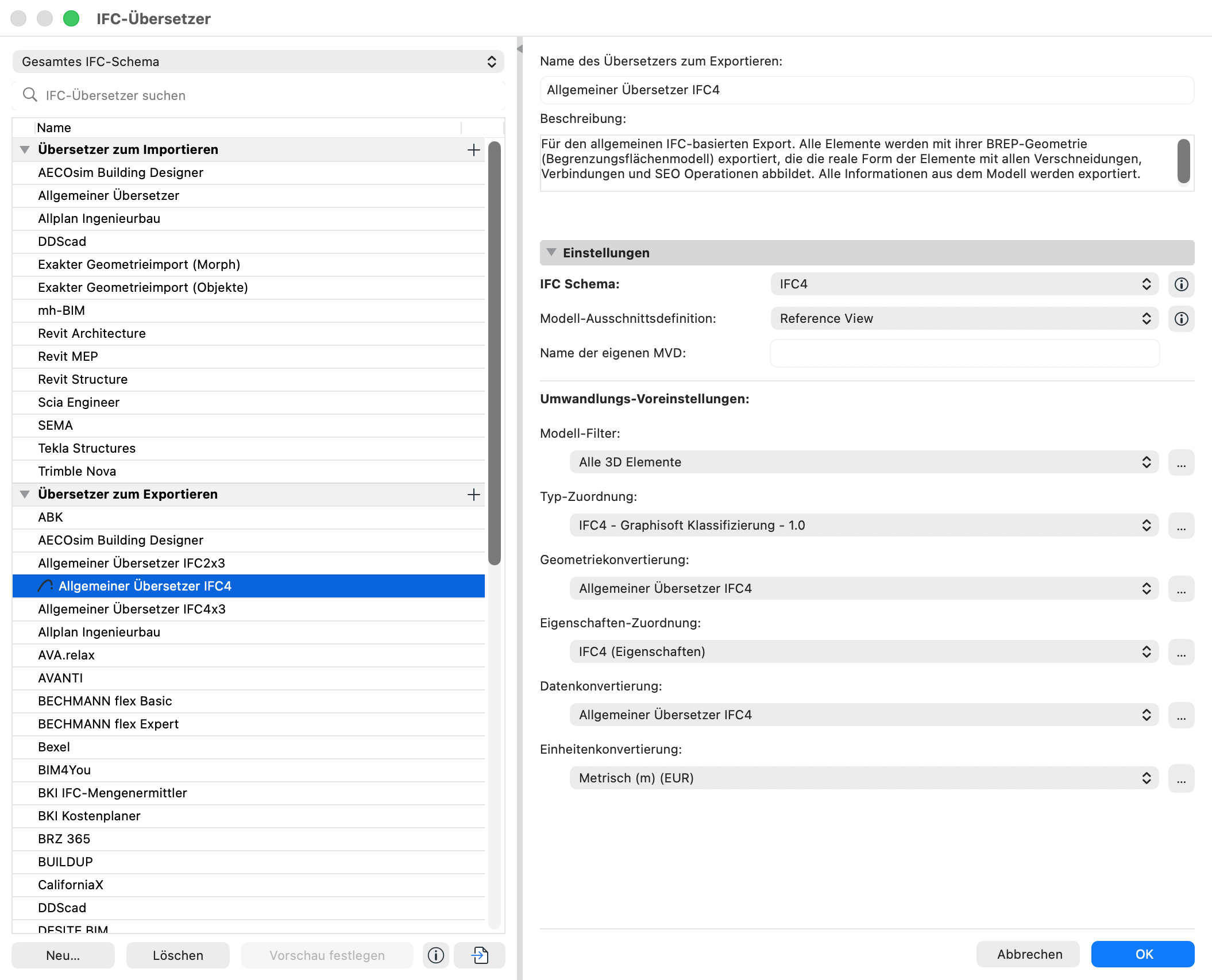

Sie können weiterhin in Ihrem Projekt mit Ihren vorhandenen IFC-Übersetzer weiterarbeiten oder Sie können die neuen aus dem Standard Template übernehmen.
Die Übersetzer aus Archicad 29 wurden angepasst und erweitert:
-
Import Umwandlungs-Voreinstellungen:
- Typ-Zuordnung
-
Export Umwandlungs-Voreinstellungen:
- Typ-Zuordnung
- Geometriekonvertierung
- Eigenschaften-Zuordnung
- Datenkonvertierung
Wir empfehlen Ihnen, die Übersetzer aus Archicad 30 zu verwenden.
Wenn Sie eigene Zuordnungen erstellt haben, sollten Sie diese behalten und nach dem Import der Übersetzer aus Archicad 30 entsprechend zuweisen.
Wenn Sie eigene Zuordnungen erstellt haben, sollten Sie diese behalten und nach dem Import der Übersetzer aus Archicad 30 entsprechend zuweisen.
- Wenn Sie ein Projekt aus Archicad 29 migrieren, sind IFC Übersetzer und die Schemata bereits vorhanden.

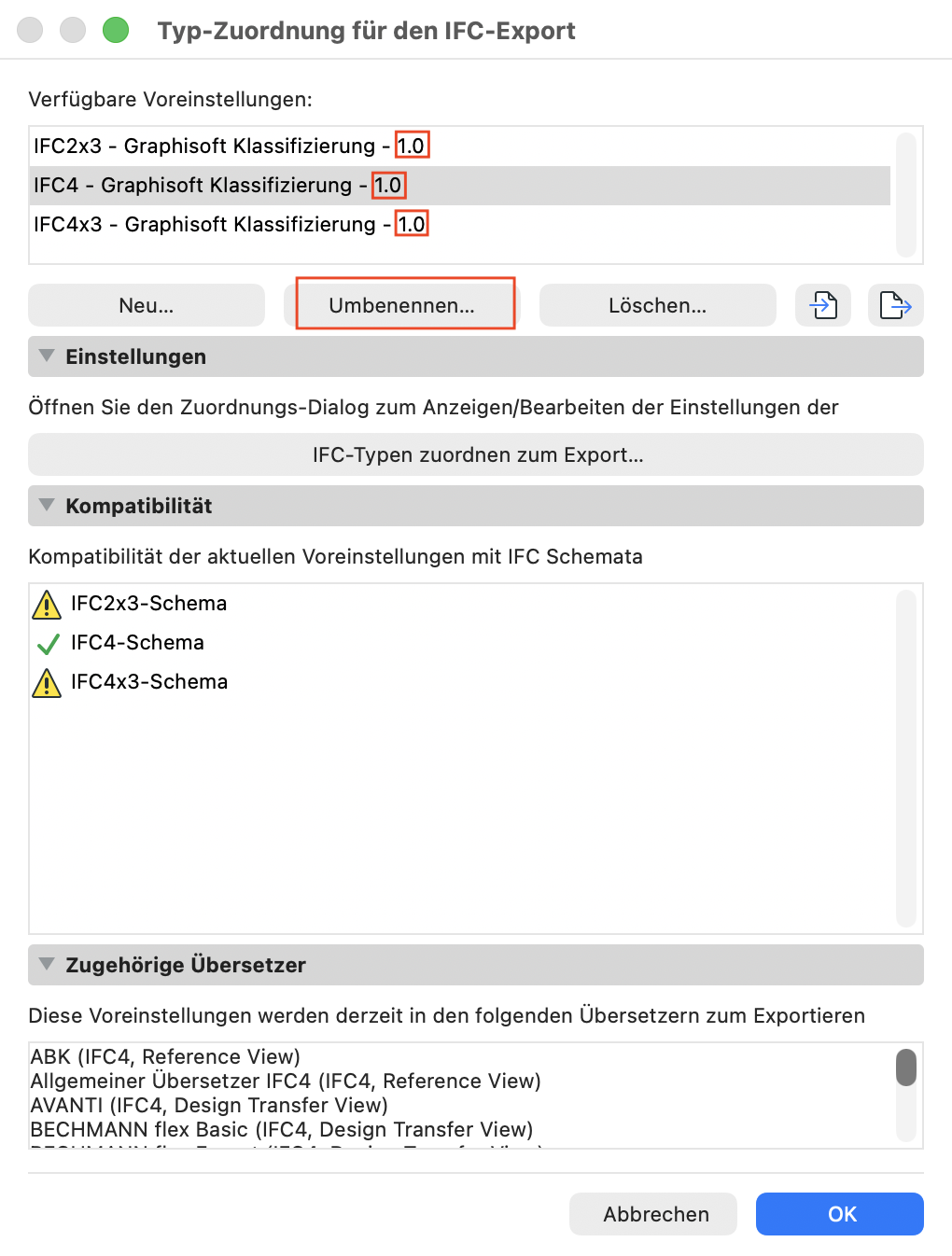

- Bennen Sie die Typ-Zuordnungen für Import und Export von Version 1.0 auf 2.0 um.

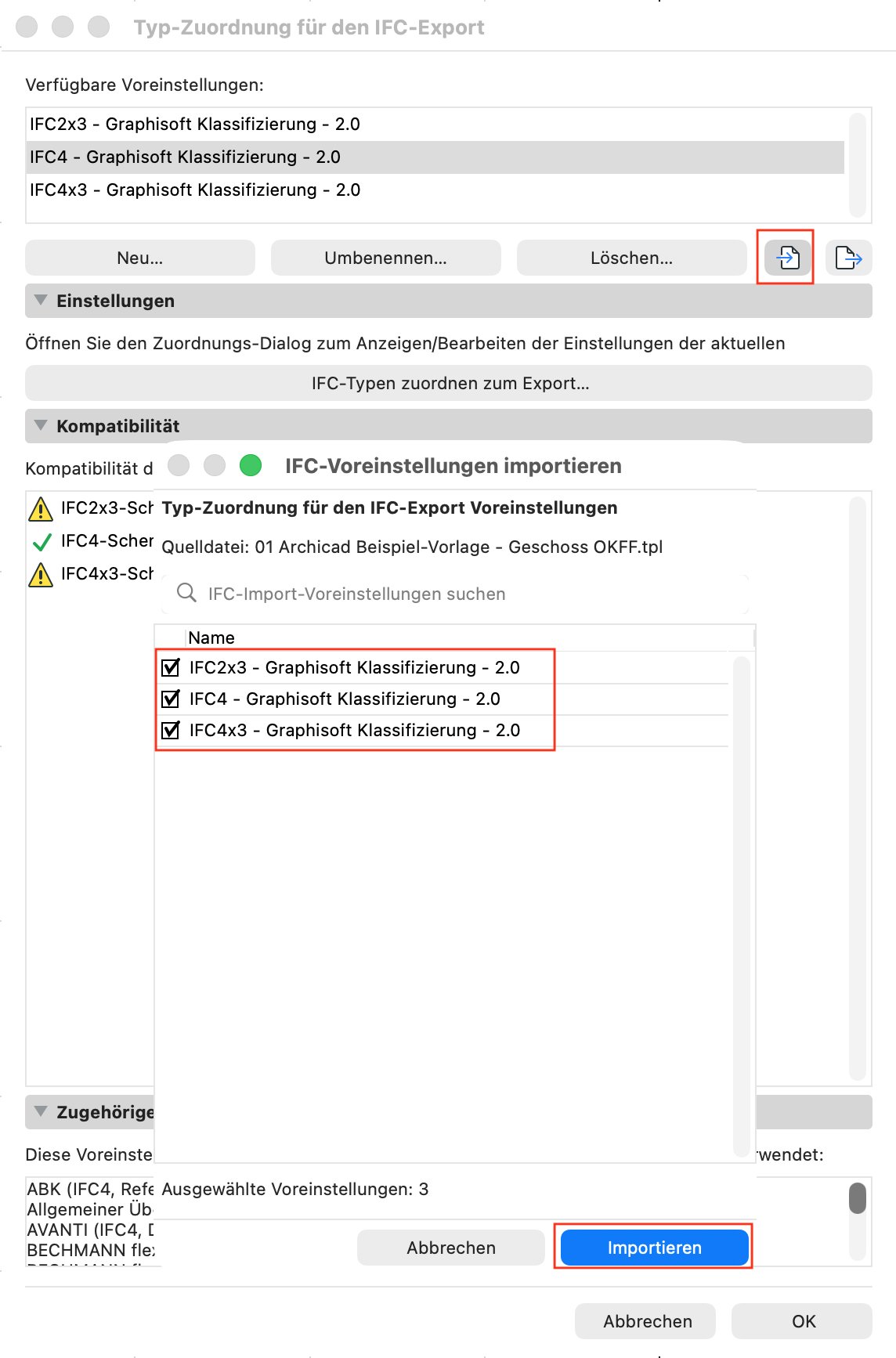

- Importieren Sie die jeweiligen Umwandlungs-Voreinstellungen aus der gespeicherten Archicad 30 Vorlagendatei.
- Ersetzen Sie die Voreinstellungen. Dadurch erhalten Sie die neuen Einstellungen der Voreinstellungen aus Archicad 30.
- Wiederholen Sie das für die oben beschriebenen Export und Import Umwandlungs-Voreinstellungen.
Hotlinks
Wenn Sie mit Hotlinks arbeiten, sollten Sie zuerst die Hotlinks migrieren und danach das Host-Projekt. Achten Sie auf die gleichen Attribute in allen Dateien.
