Problemstellung
In interaktiven Auswertungen sollen Vorschaubild-Parameter nicht nur in der Standarddarstellung erscheinen, sondern individuell angepasst werden. Beispielsweise soll in einer Decken-Elementauswertung der jeweilige Schichtaufbau einer Decke inklusive Beschriftung innerhalb der Vorschau dargestellt werden.
Troubleshooting
1. Element-Vorschau des Parameters öffnen
Interaktive Auswertung öffnen.

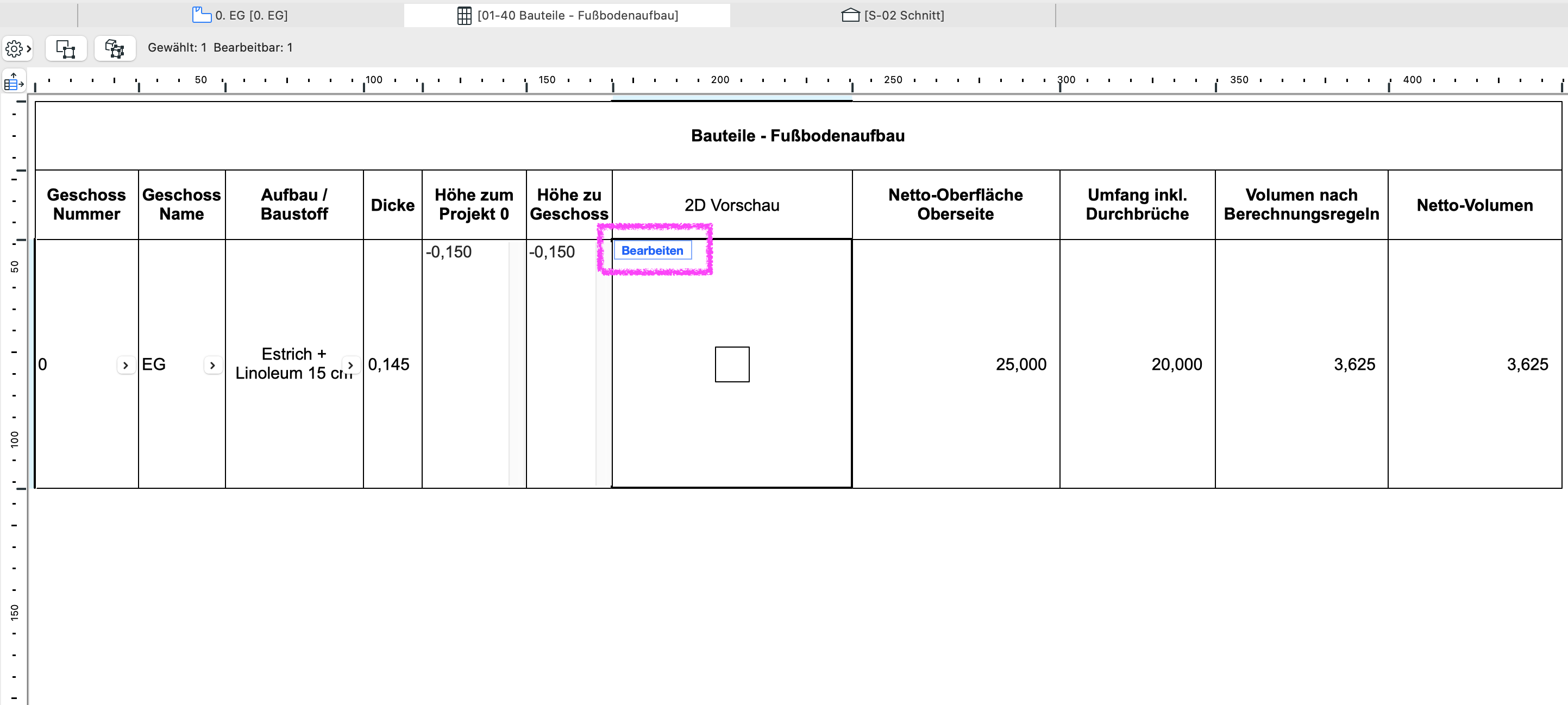

Mit Doppelklick in das Feld des relevanten Parameters oder mit Klick auf den Button Bearbeiten die Element-Vorschau öffnen:
Hinweis:
Die folgenden Parameter beziehen sich auf Vorschaubilder:
- 2D-Vorschau
- 2D-Querschnitt Vorschau
- 2D-Symbol
- Vorderansicht
- Rückansicht
- 3D Axonometrie
- 3D Links-Ansicht
- 3D Rechts-Ansicht
2. Element-Vorschau bearbeiten

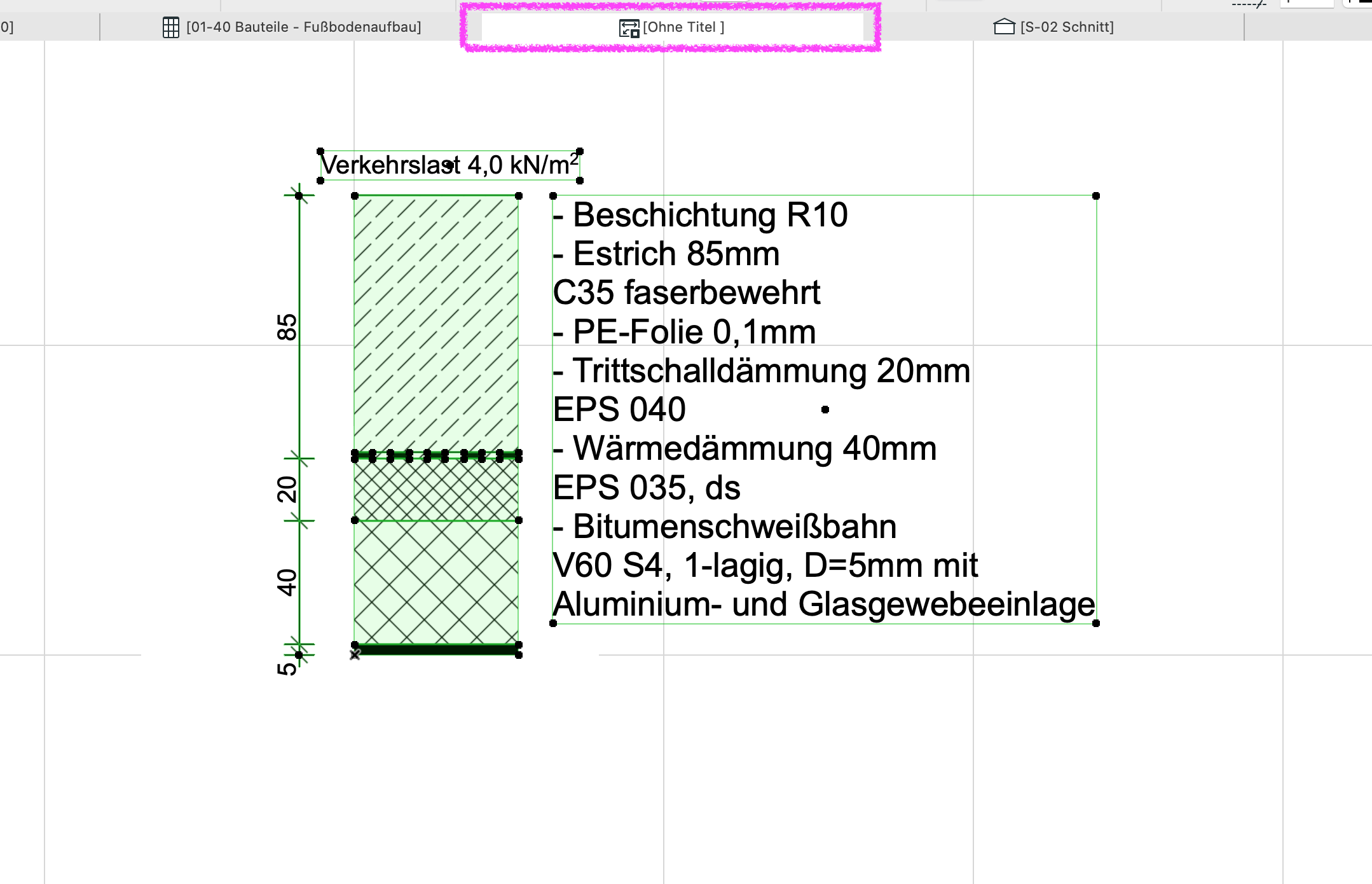

Gewünschte Inhalte wie 2D-Zeichnungen oder Texte in die Element-Vorschau kopieren oder dort direkt im Bereich des Ursprungs erstellen.
Hinweise:
- Es empfiehlt sich, die originalen Elemente an einem anderen Ort, z. B. auf Arbeitsblättern oder in Details, zu sichern.
- Die Standarddarstellung bzw. ursprüngliche Vorschau lässt sich nicht löschen. Sie kann jedoch über die Darstellungsreihenfolge und zusätzliche 2D-Elemente, z. B. eine weiße Schraffur, überdeckt werden.
3. Element-Vorschau schließen und speichern

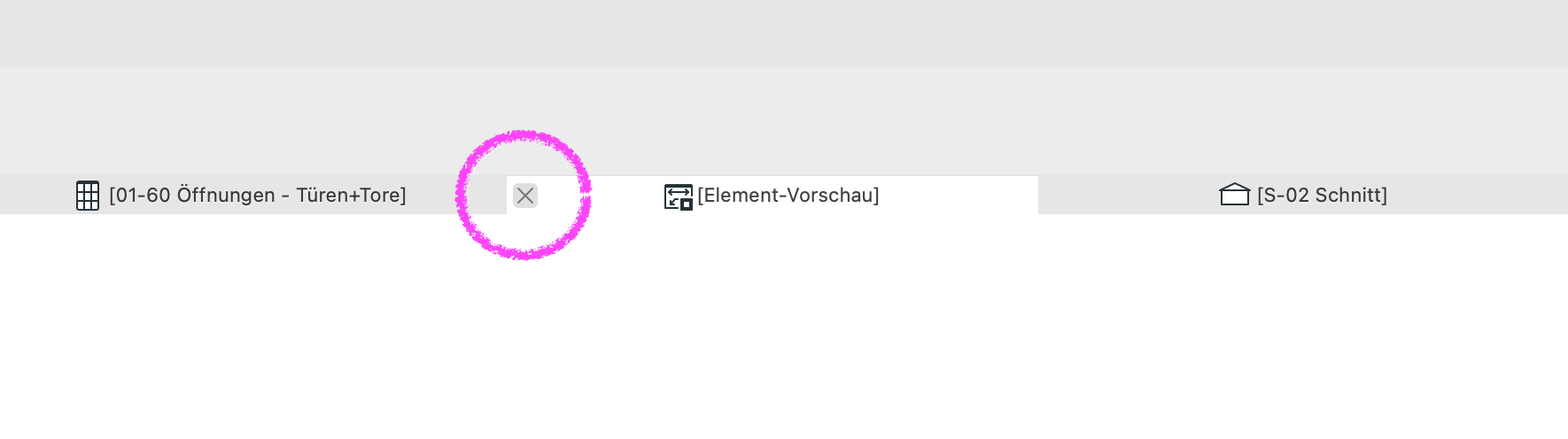

Mit einem Klick auf das Kreuz im Reiter Element-Vorschau die Vorschau schließen und die Änderungen speichern:
4. Vorschau-Einstellungen und weitere Einstellungen prüfen

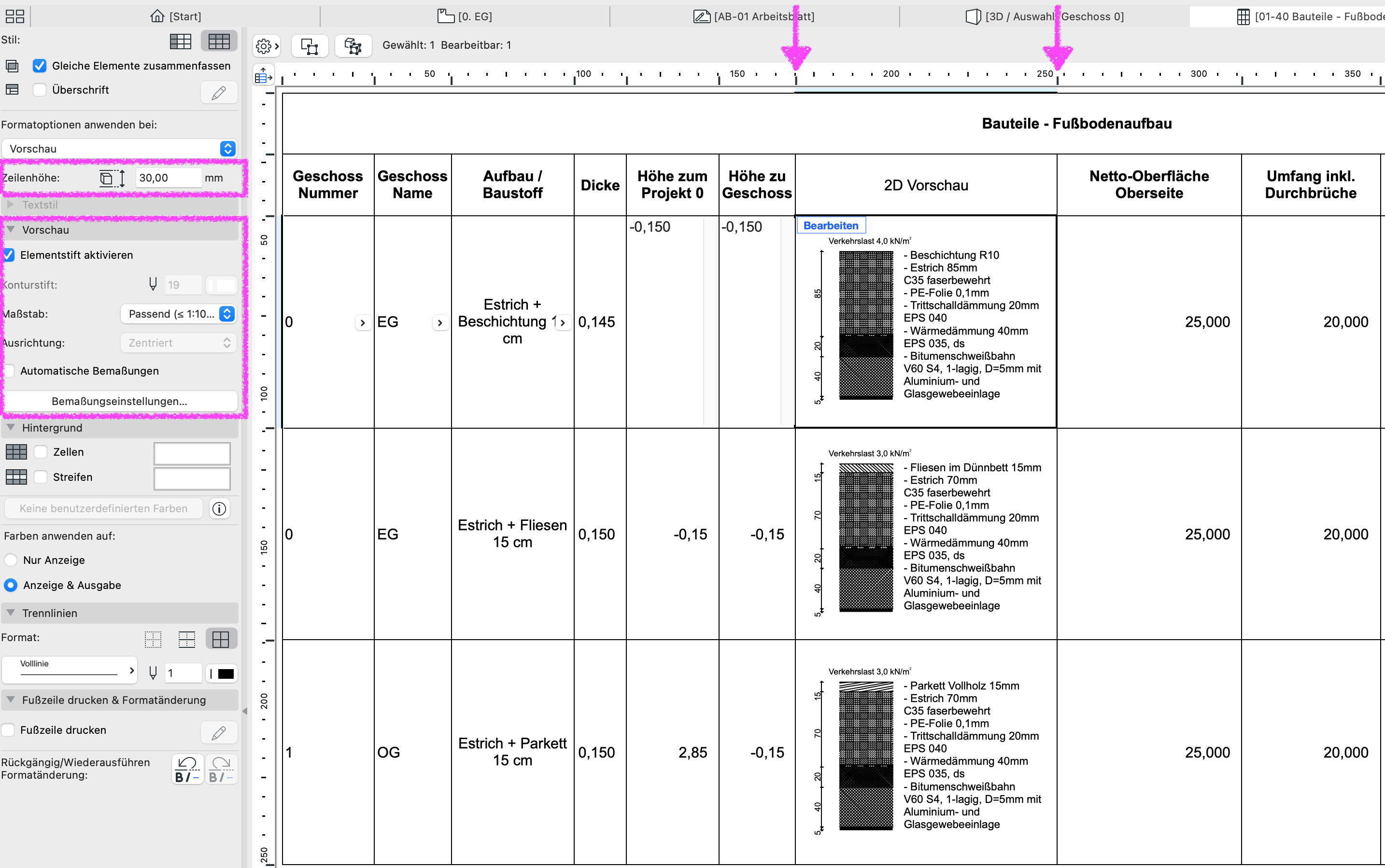

In der Rubrik Vorschau Einstellungen wie Maßstab und Ausrichtung prüfen.
- Zeilenhöhe und Spaltenbreite gegebenenfalls anpassen, damit die Vorschau in der gewünschten Größe dargestellt werden kann.
Hinweis:
Grundsätzlich ist es empfehlenswert, interaktive Auswertungen in der Ausschnitt-Mappe als Ausschnitte zu speichern bzw. den Ausschnitt neu zu definieren, wenn Änderungen der interaktiven Auswertung bzw. den 2D- und/oder 3D-Vorschauen vorgenommen wurden.
