Problemstellung
Die in den Schnell-Optionen eingestellte Darstellung für Ebenenkombination, Maßstab, Strukturdarstellung, Stifte-Set, Modelldarstellung, grafische Überschreibung, Umbau-Filter und Variante, wird nicht dauerhaft übernommen. Wenn die Sicht gewechselt wird oder die Sicht auf das Layout platziert und/oder aktualisiert wird, verstellen sich die Darstellungseinstellungen. Es werden somit keine Zeichnungsinhalte in der ausgewählten Darstellung dauerhaft gespeichert.
Troubleshooting
Arbeiten mit Ausschnitten

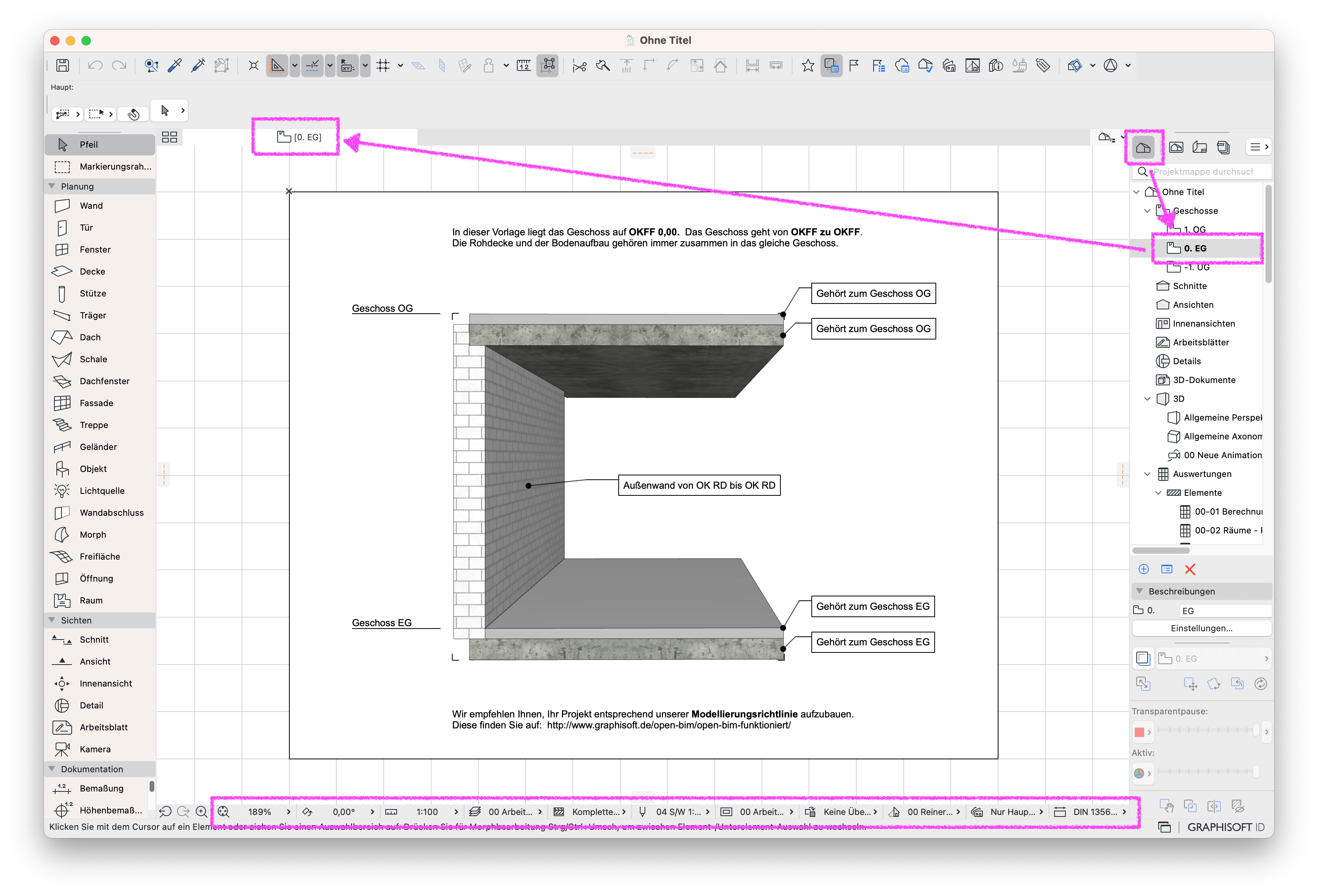

Wenn in der Projekt-Mappe Einstellungen in den Schnell-Optionen eingestellt werden, dann werden diese nicht nachhaltig gespeichert. In der Projekt-Mappe liegen alle Rohdaten des gesamten Projekts. Es ist hier nicht möglich, permanente Einstellungen zuzuweisen.
Die Symbole der Projekt-Mappe sind im Navigator und in den offenen Tabs immer grau dargestellt.

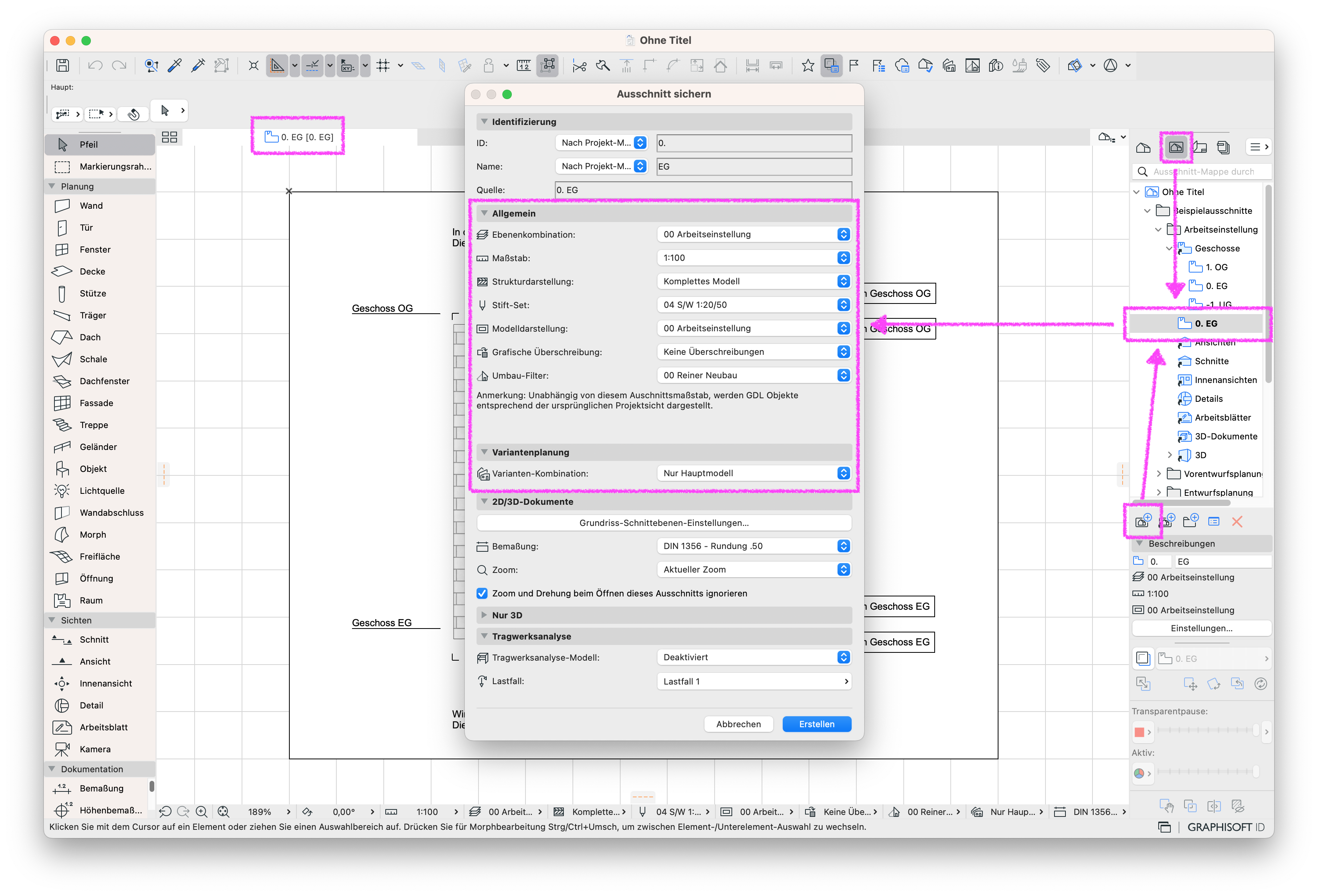

Um Einstellungen nachhaltig zu speichern, muss in der Ausschnitt-Mappe ein Ausschnitt gesichert werden, der die entsprechenden Ausschnitts-Einstellungen enthält.
Ausschnitte werden in der Ausschnitt-Mappe und den offenen Tabs mit einem blauen Symbol dargestellt.
Nur wenn Ausschnitte verwendet und auf dem Layout platziert werden, bleiben die Einstellungen für die Darstellung dauerhaft erhalten.
Wird ein Ausschnitt im Tab mit einem Ausrufezeichen (!) angezeigt, bedeutet dies, dass die Ausschnitt-Einstellungen von der aktuell dargestellten Ansicht abweichen. In diesem Fall muss ein neuer Ausschnitt gespeichert werden.
Hinweise:
-
Weichen die Ausschnitt-Einstellungen auch nur in einem Punkt im Reiter Allgemein oder Variantenplanung ab, muss ein neuer Ausschnitt erstellt werden.
-
Es ist nicht möglich, für einen Ausschnitt unterschiedliche Darstellungsoptionen festzulegen.
-
Werden in der Zeichnung über Quell-Ausschnitt-Einstellungen bearbeiten… Änderungen vorgenommen, betrifft dies den ursprünglichen Ausschnitt. Damit ändern sich auch alle platzierten Zeichnungen, die auf diesem Ausschnitt basieren.
-
Zur Überprüfung des Ausschnitts kann per Rechtsklick auf die Zeichnung im Layout im Kontextmenü über den Befehl Ursprünglichen Ausschnitt öffnen der zugehörige Ausschnitt geöffnet werden.
-

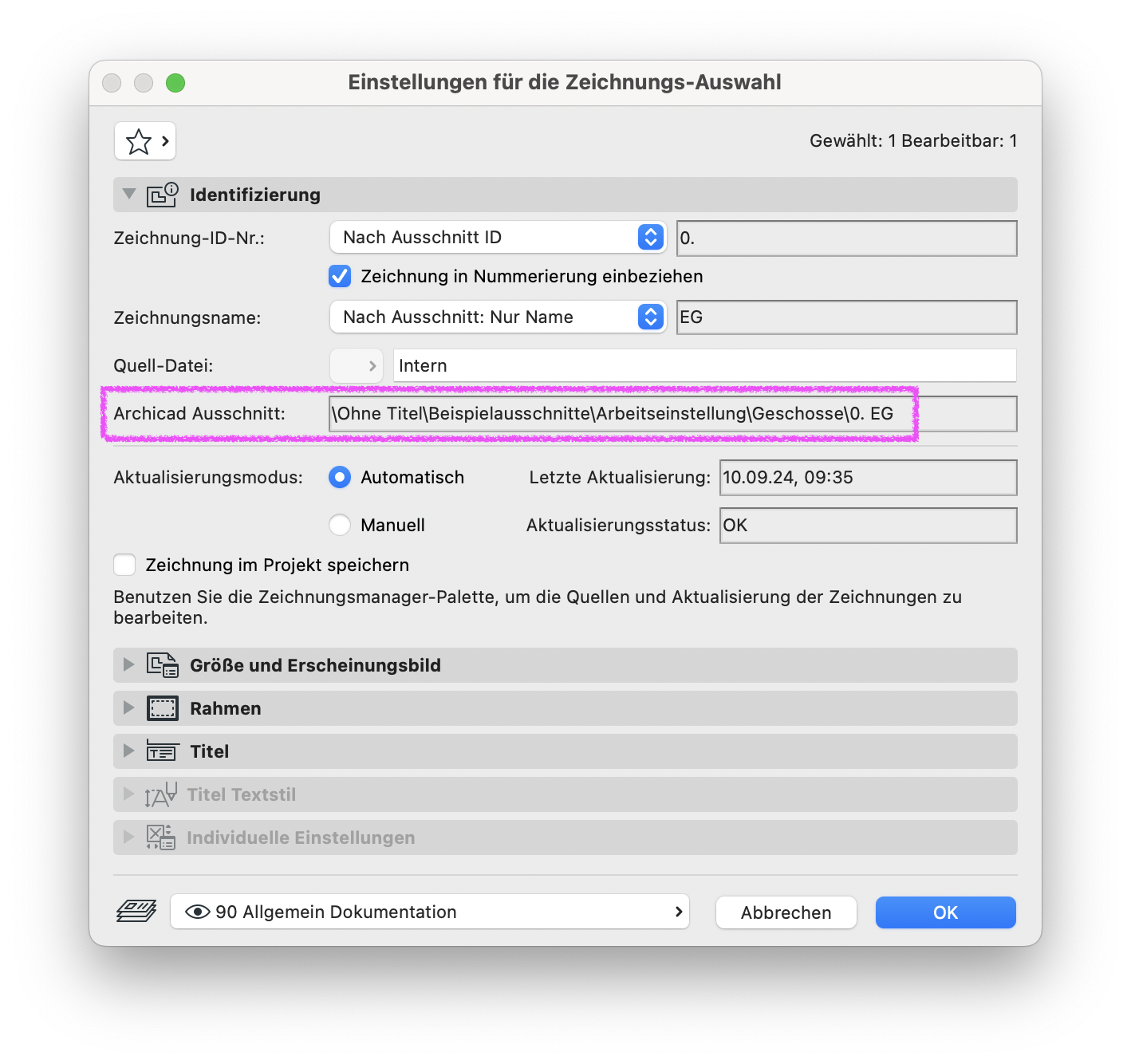

Außerdem lässt sich der Pfad des Ausschnitts in den Einstellungen für die Zeichnungs-Auswahl überprüfen, indem die Zeichnung ausgewählt und Strg+T bzw. cmd+T gedrückt wird. Zeichnungen mit falsch zugewiesenem Ausschnitt können über den Zeichnungsmanager mit dem richtigen Ausschnitt verknüpft werden.
