Problemstellung

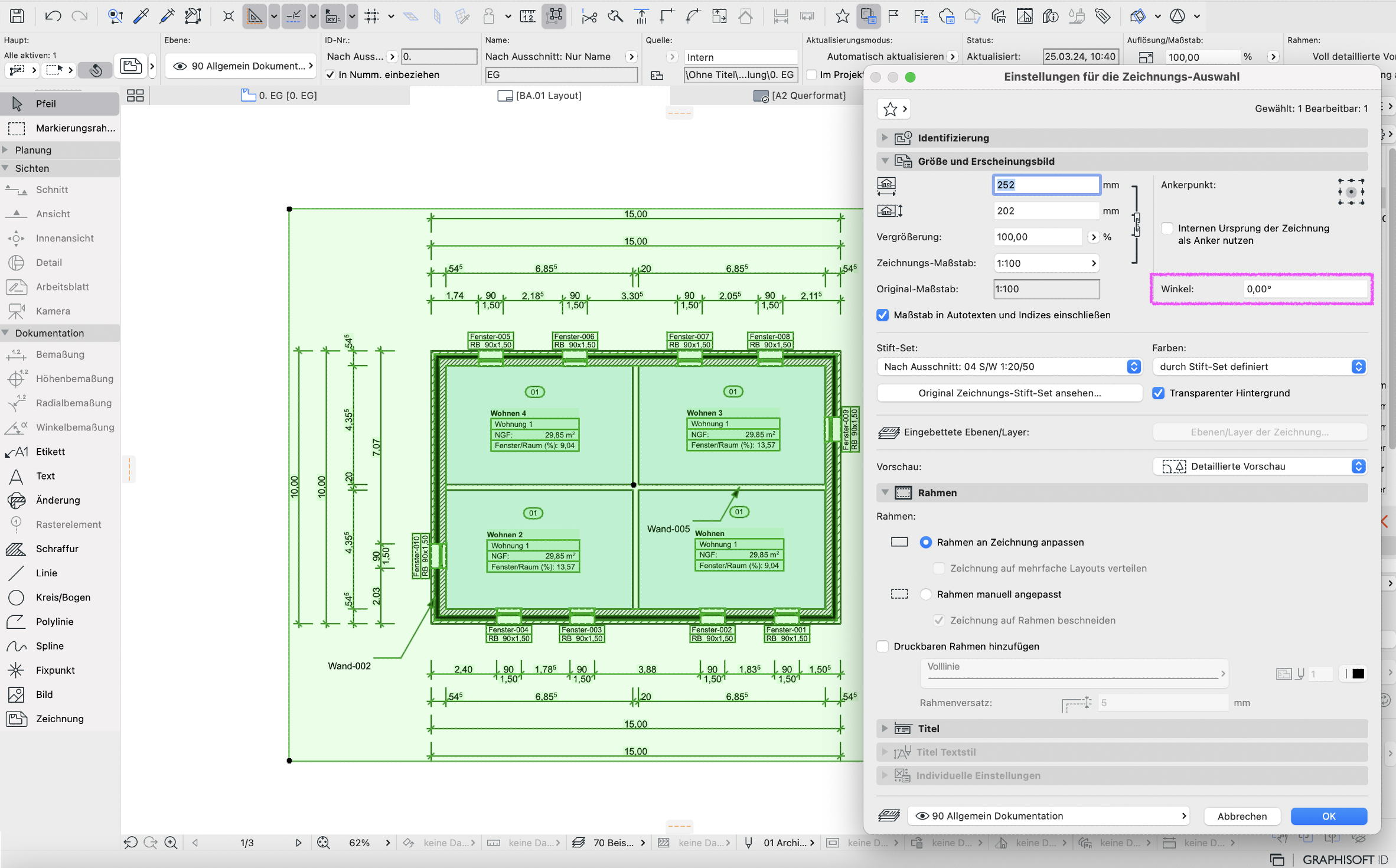

In der auf dem Layout platzierten Zeichnungen werden Texte in Bemaßungen, Raumstempeln, Etiketten, Türstempeln, Türmarkern, Fensterstempeln, Fenstermarkern, Texten oder anderen textbeinhaltenden Elementen nicht mitgedreht, wenn in der Zeichnung ein anderer Winkel als 0,00° eingegeben wird. Dies passiert auch, wenn in der Schnell-Optionen-Leiste der gleiche Winkel unter der Orientierung eingestellt wurde.
Troubleshooting
Geänderte Orientierung im Ausschnitt speichern

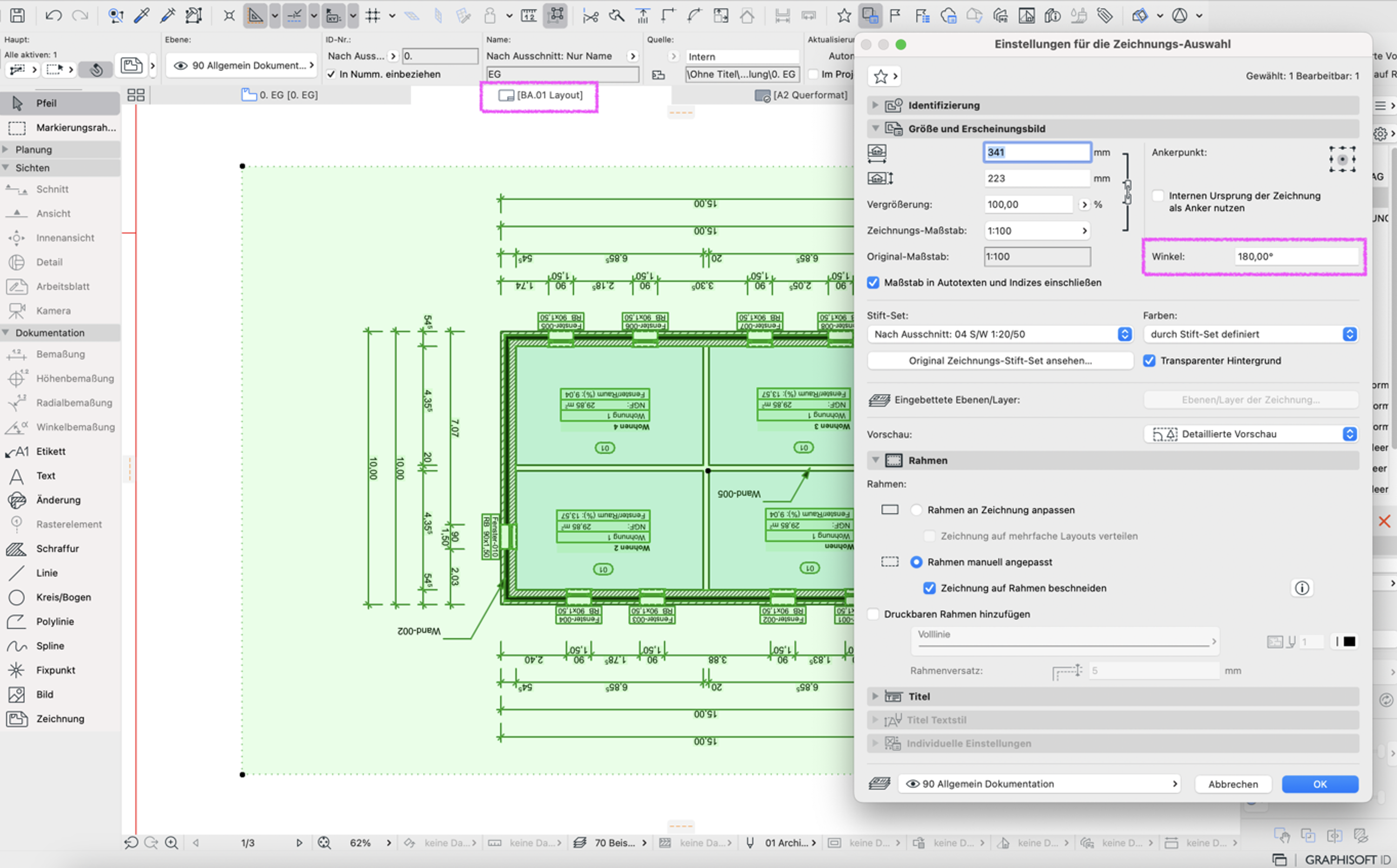

Wenn Zeichnungen auf dem Layout gedreht werden, dann werden alle Inhalte der Zeichnung mit gedreht, sodass Texte von Maßketten, Etiketten, Texten, Raumstempeln usw. immer noch die alte Ausschnitts-Orientierung verwenden und somit eine abweichende Ausrichtung im Layout angezeigt wird. Dies passiert auch, wenn die gleiche Orientierung in den Schnell-Optionen eingestellt wurde, aber nicht im Ausschnitt gespeichert wurde.

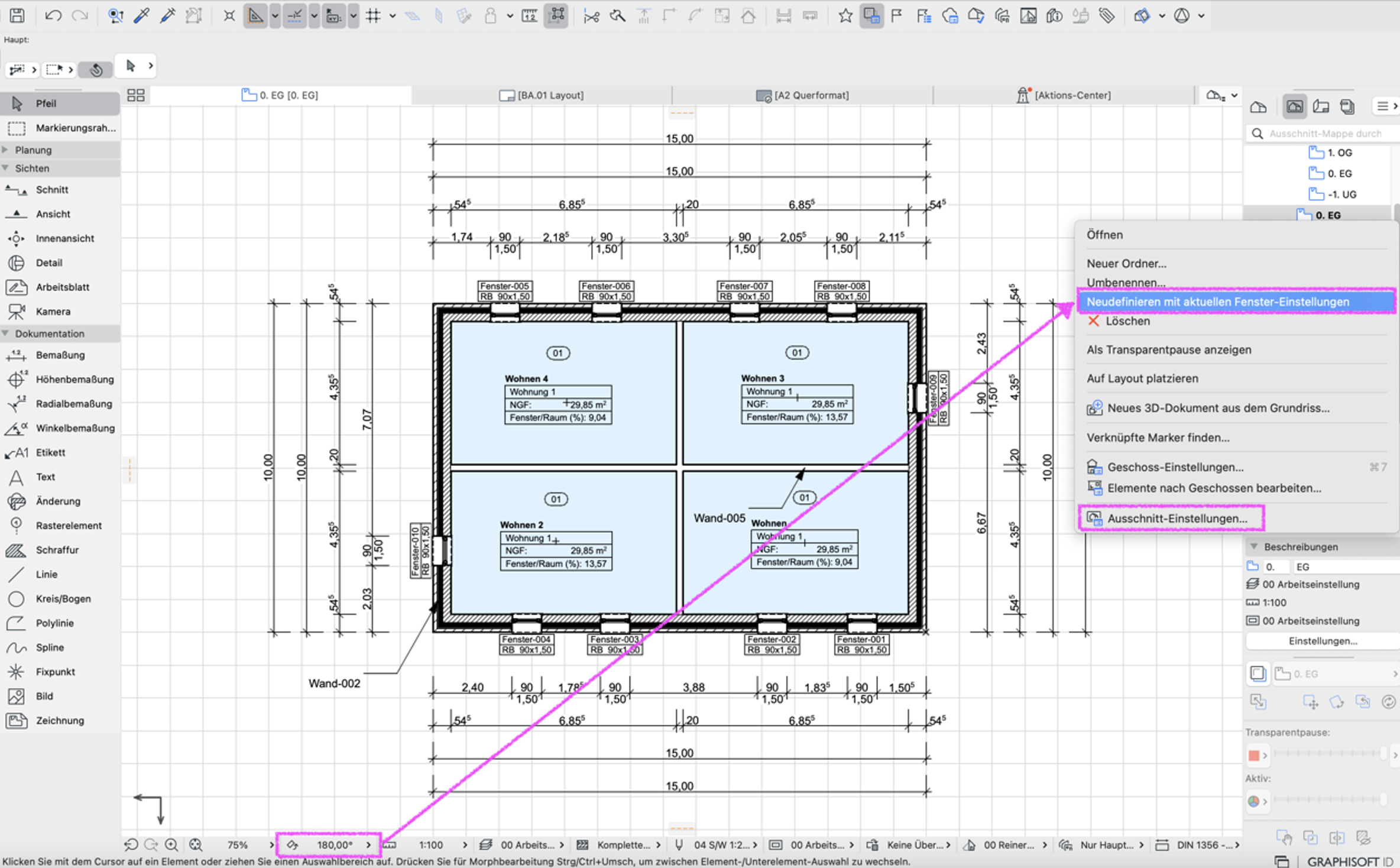

- Die geänderte Orientierung kann im Ausschnitt übernommen werden, wenn ein Rechtsklick auf den Ausschnitt betätigt wird und danach die Option Neudefinieren mit aktuellen Fenster-Einstellungen geklickt wird.

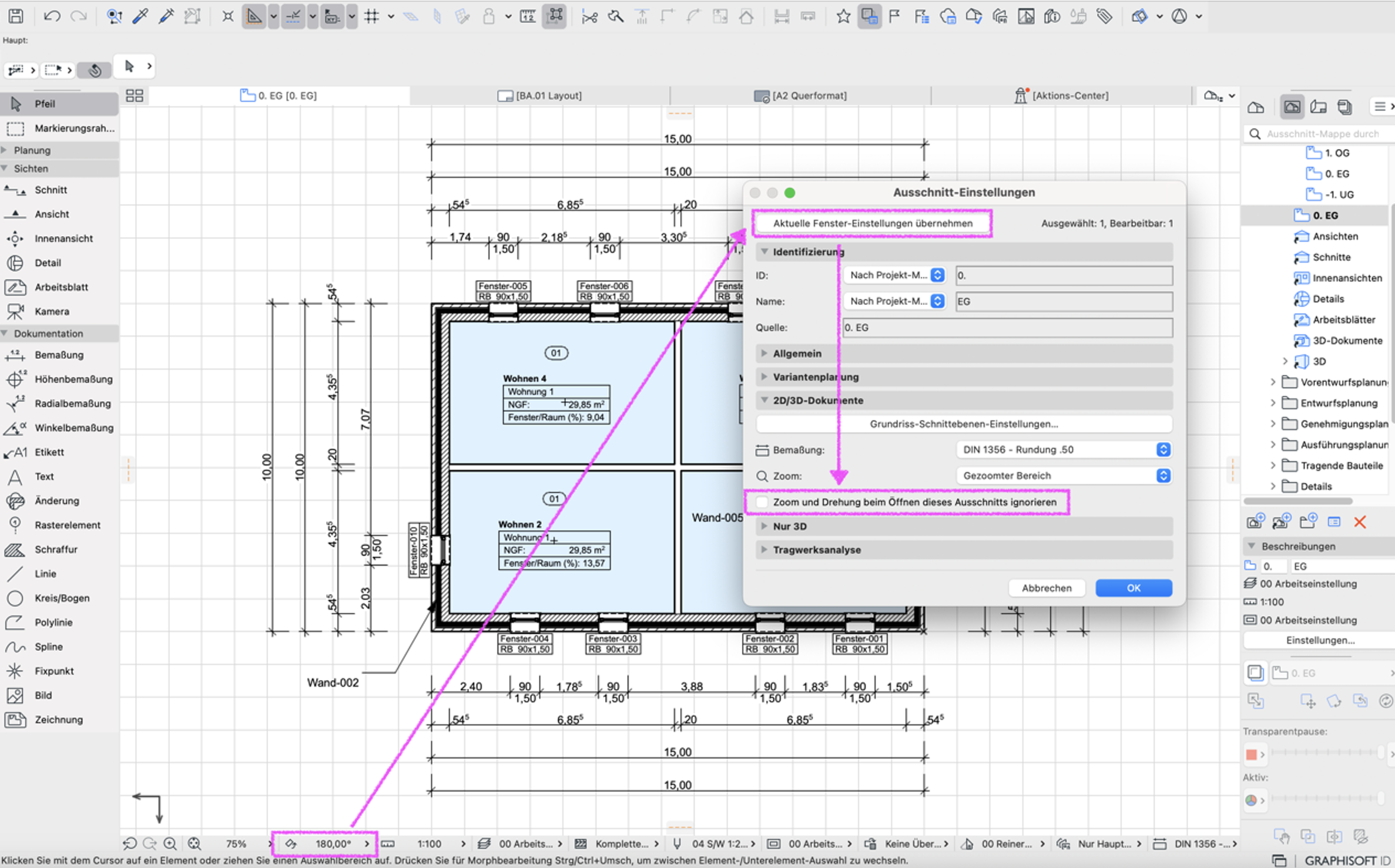

- Alternativ kann auch in den Ausschnitt-Einstellungen die Schaltfläche Aktuelle Fenster-Einstellungen übernehmen geklickt werden.
- Danach muss für beide Optionen sichergestellt werden, dass in den Ausschnitts-Einstellungen in den Reiter 2D/3D-Dokumente der Haken bei Zoom und Drehung beim Öffnen dieses Ausschnitts ignorieren deaktiviert ist.
- Nachdem die Orientierung im Ausschnitt gespeichert wurde, muss das Layout aktualisiert und der Zeichnungs-Winkel auf 0,00° zurückgestellt werden.
Hinweis:
Es sollte beachtet werden, dass das Neudefinieren mit aktuellen Fenster-Einstellungen und Aktuelle Fenster-Einstellungen übernehmen alle eingestellten Schnell-Optionen übernimmt. Wenn die Schnell-Optionen und Ausschnitts-Einstellungen voneinander abweichen, ist in der Tab-Leiste ein (!) hinter dem Namen des geöffneten Ausschnitts angezeigt.
Zusätzlich sollte beachtet werden, dass wenn die Orientierung in nur einem Ausschnitt mit Neudefinieren mit aktuellen Fenster-Einstellungen oder Aktuelle Fenster-Einstellungen übernehmen gespeichert wird, dies nur für den ausgewählten Ausschnitt gilt. Es handelt sich nicht um eine Einstellung die projektweit übernommen wird. Verschiedene Ausschnitte können damit auch verschiedene Orientierungen haben.
