Problemstellung
Wenn aus Archicad eine PDF exportiert wird, sind die in der PDF angezeigten Linienstärken deutlich stärker, als in Archicad dargestellt werden.

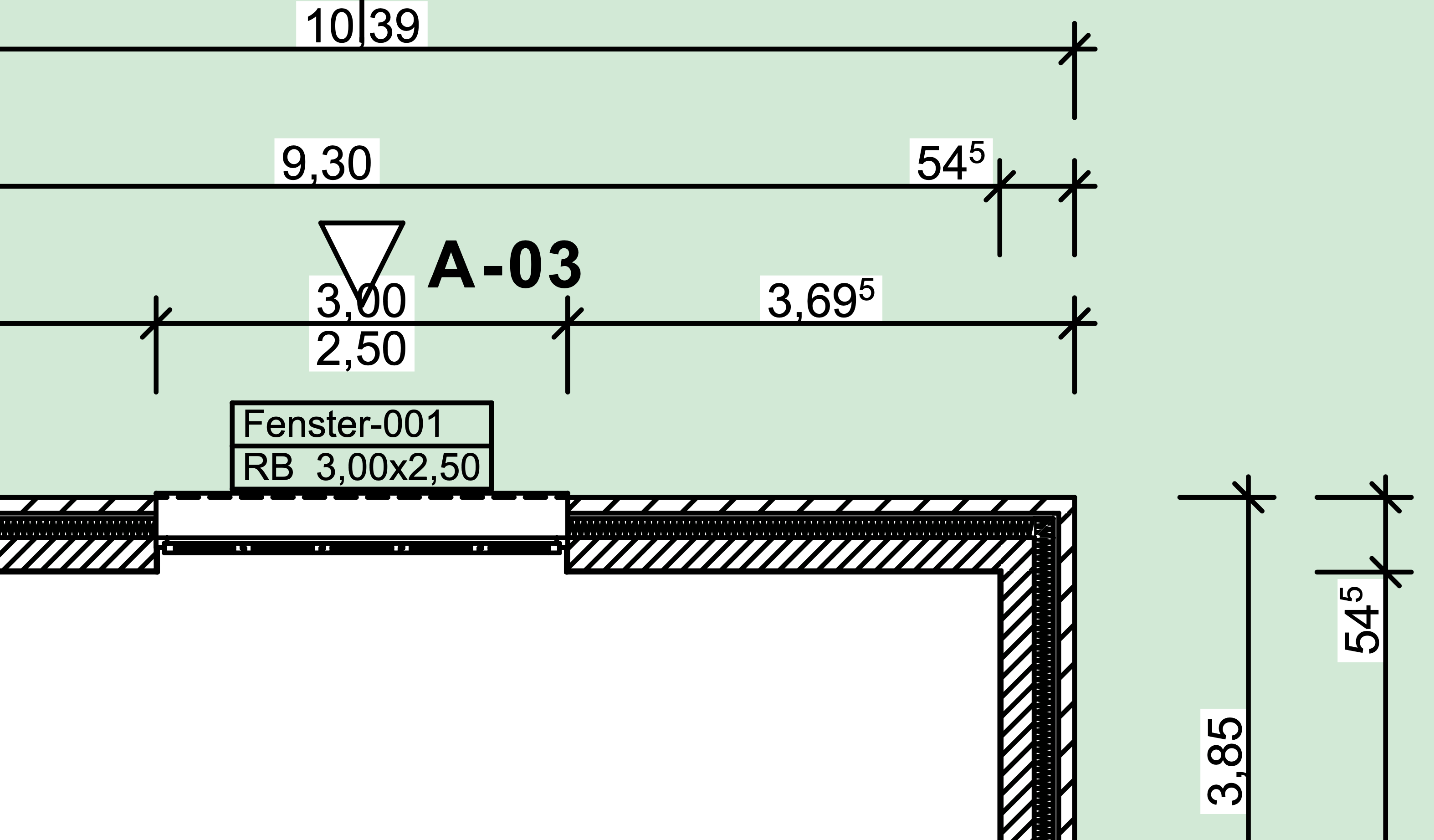

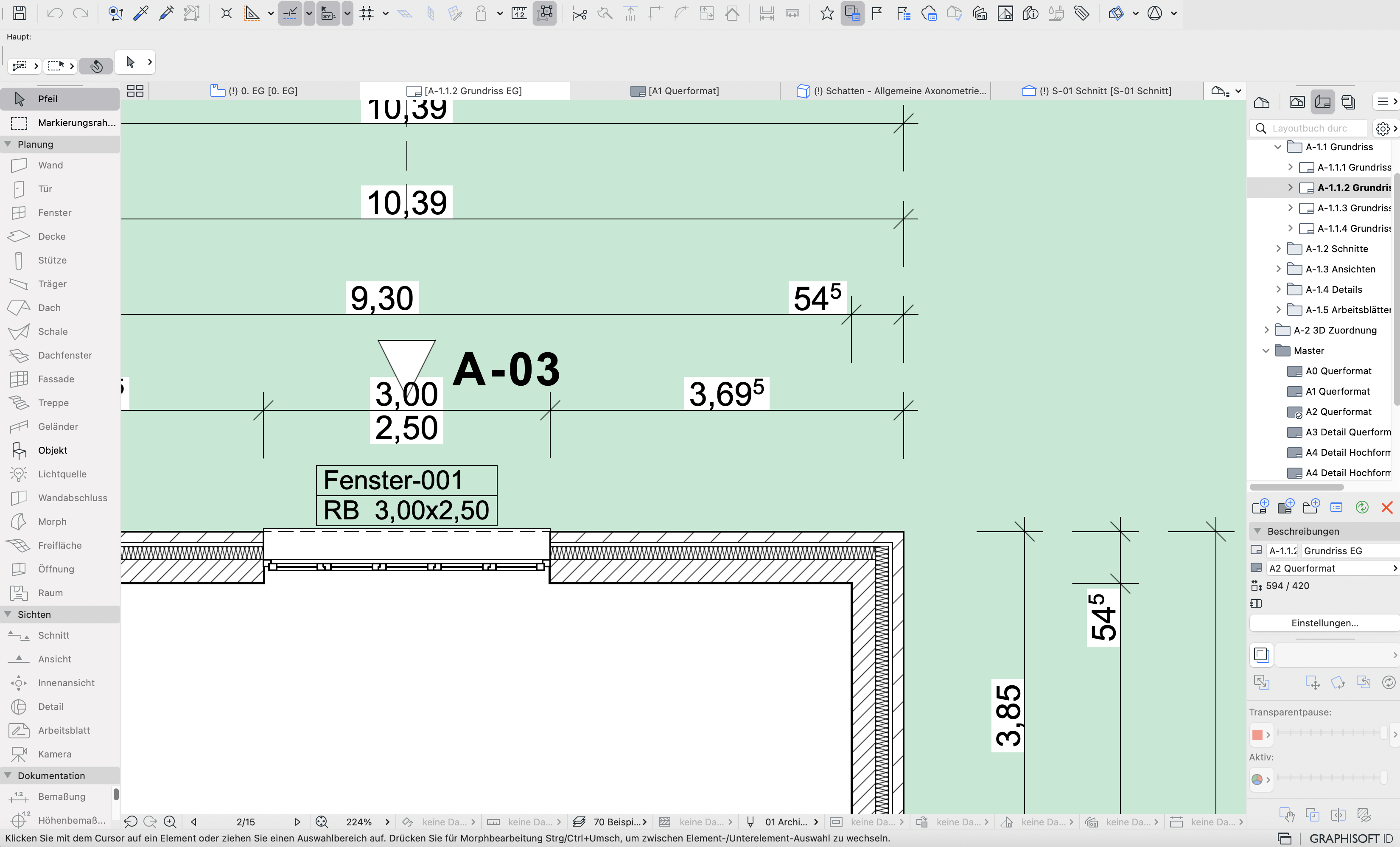

Liniendarstellung in PDF: | Liniendarstellung in Archicad: |
Troubleshooting
1. Echte Linienstärke anzeigen
- Ansicht > Bildschirmdarstellungs-Optionen > Echte Linienstärke
Standardmäßig werden in Archicad die Linien als Haarlinien angezeigt. Die tatsächlichen Linienstärken können auch in Archicad angezeigt werden, wenn die Echte Linienstärke aktiviert und Dicke Schnittkanten deaktiviert sind.
Werden die echten Linienstärken angezeigt, ist die Darstellung der Linien in Archicad und der PDF gleich. Damit werden dann auch in Archicad die zu dicken Linien erkennbar. Es gilt dann die folgenden Schritte zu prüfen:
2. Ausschnitt-Einstellungen prüfen

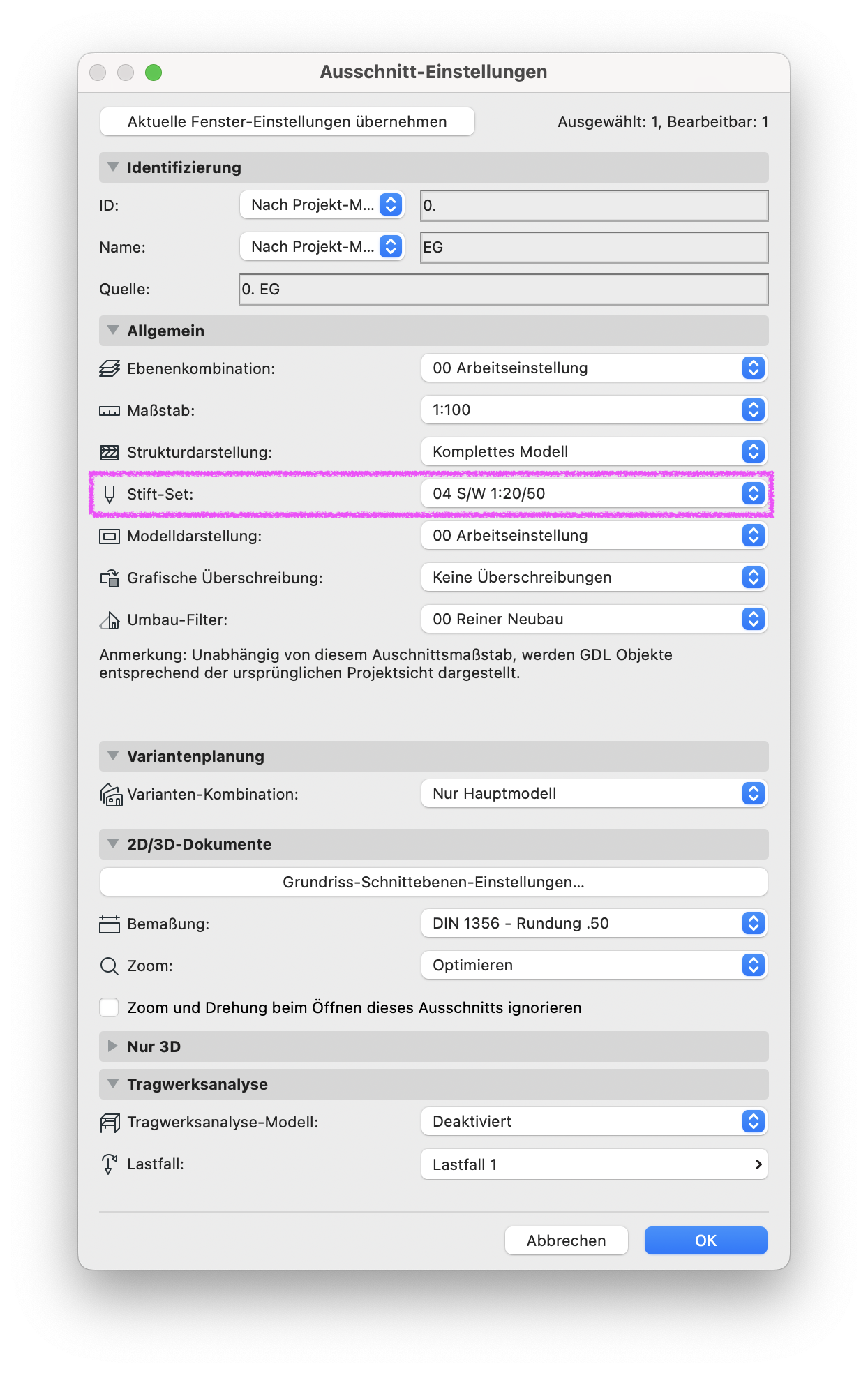

Es muss überprüft werden, ob der im Layout als Zeichnung platzierte Ausschnitt das gewünschte Stifte-Set verwendet.
Die Zeichnung kann hierfür ausgewählt werden und mit einem Rechtsklick auf die Zeichnung kann im Kontextmenü über den Befehl Quell-Ausschnitt-Einstellungen bearbeiten... die verwendeten Ausschnitt-Einstellungen aufgerufen werden. Das hinterlegte Stifte-Set kann dann kontrolliert und ggf. ersetzt werden.
Hinweis:

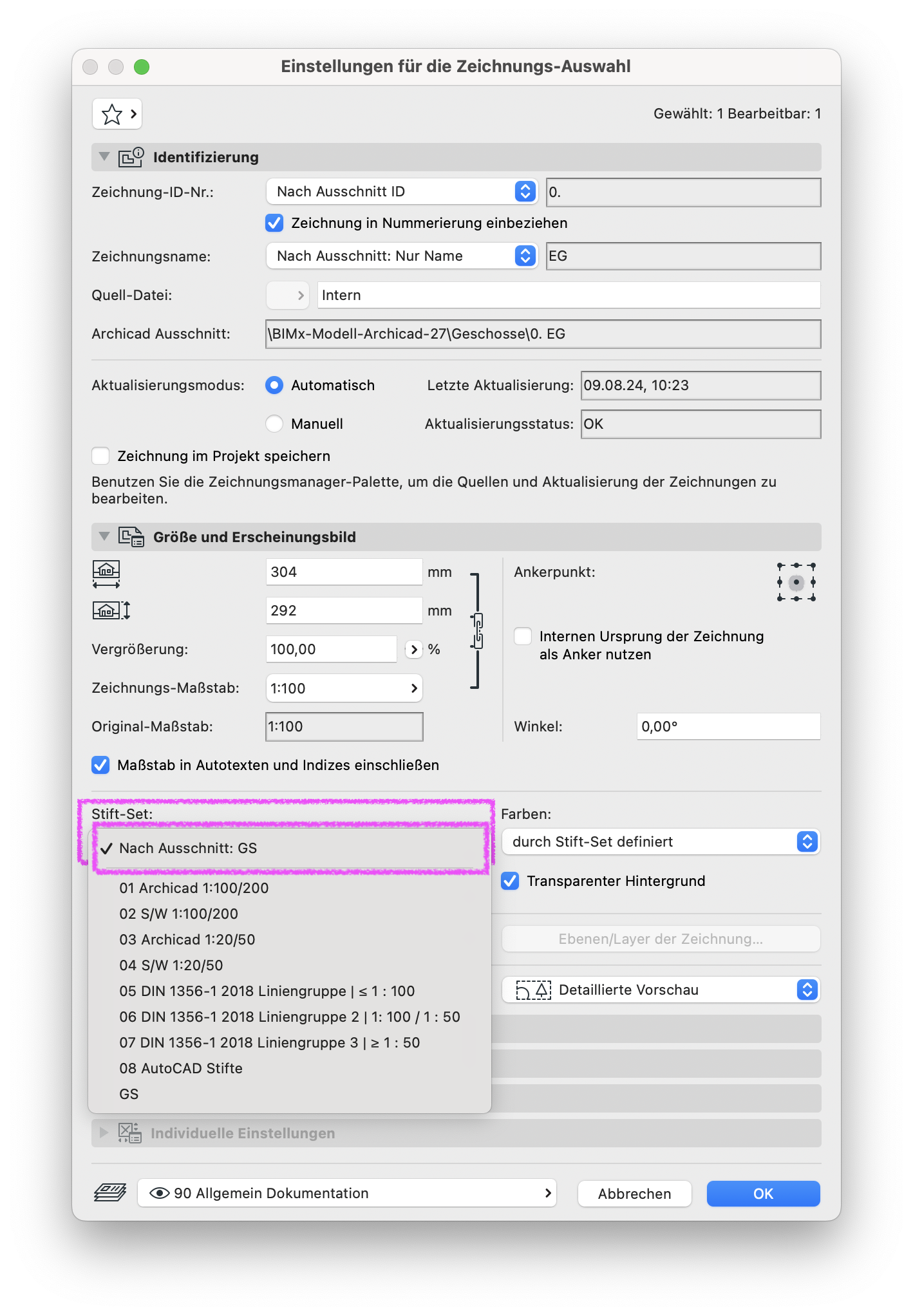

In den Einstellungen für die Zeichnungs-Auswahl kann unter dem Reiter Größe und Erscheinungsbild ein abweichendes Stifte-Set eingestellt werden. Es sollte hier die Option Nach Ausschnitt: Stifte-Set Name verwendet werden, da es sonst zu Abweichungen des Ausschnitts und der platzierten Zeichnung kommen kann.
Sollen Zeichnungen mit unterschiedlichen Stifte-Sets angezeigt werden, ist es empfehlenswert für die verschiedenen Zeichnungsdarstellungen jeweils einen eigenen Ausschnitt mit den gewünschten Ausschnitts-Einstellungen zu erstellen und auf dem Layout zu platzieren.
2. Stifte-Set prüfen
- Dokumentation > Stifte-Sets > Aktives Stifte-Set auswählen

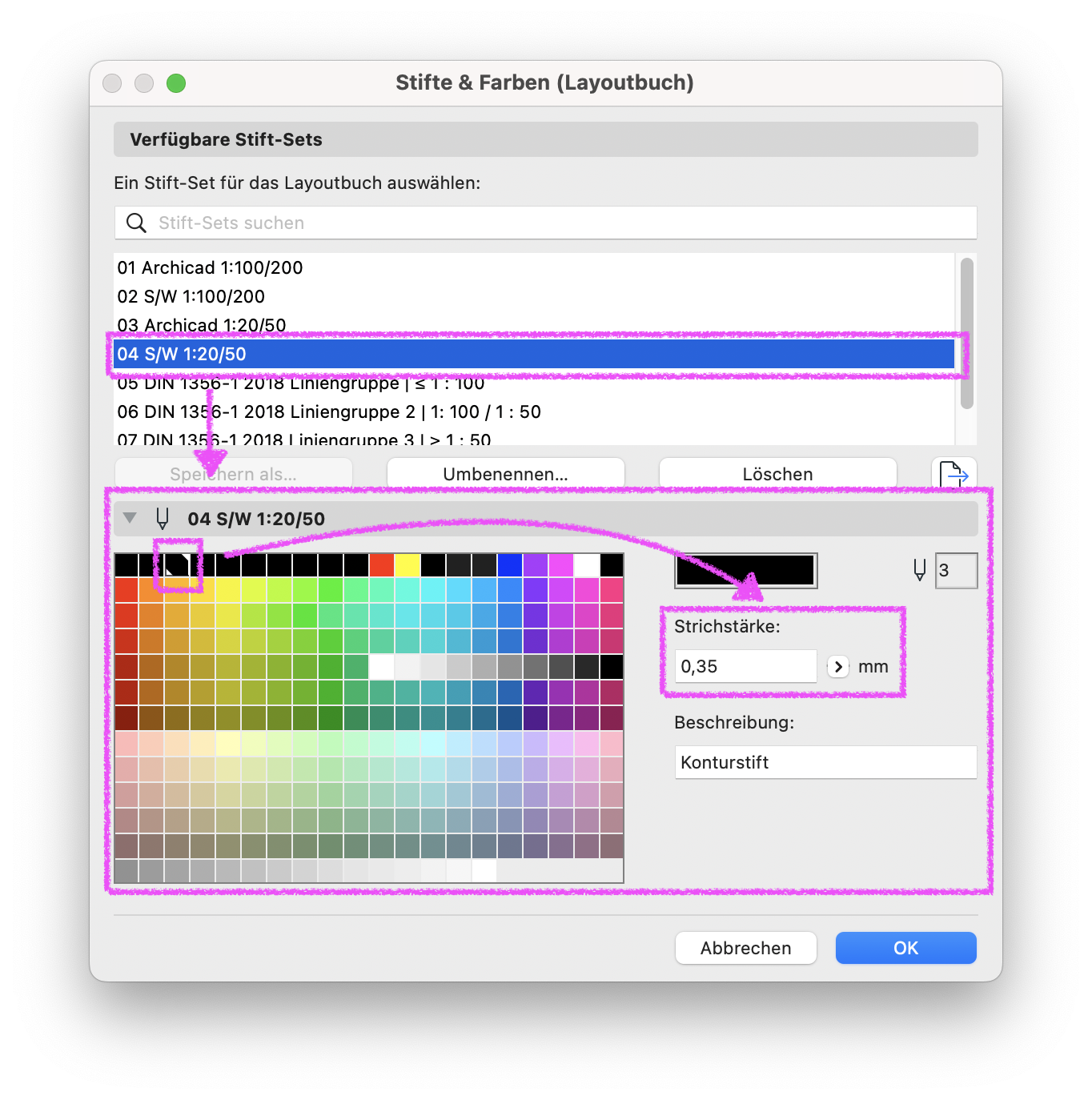

Es sollte außerdem das verwendete Stifte-Set überprüft werden, ob die im Stifte-Set eingestellten Linienstärken den tatsächlich gewünschten Linienstärken entsprechen. Hierfür muss das Stifte-Set unter Verfügbare Stifte-Sets ausgewählt werden. Unter den Reiter, welcher nach dem Namen des Stifte-Sets benannt wird, können die einzelnen Stifte ausgewählt und unter Strichstärke: geprüft werden.
Hinweis:

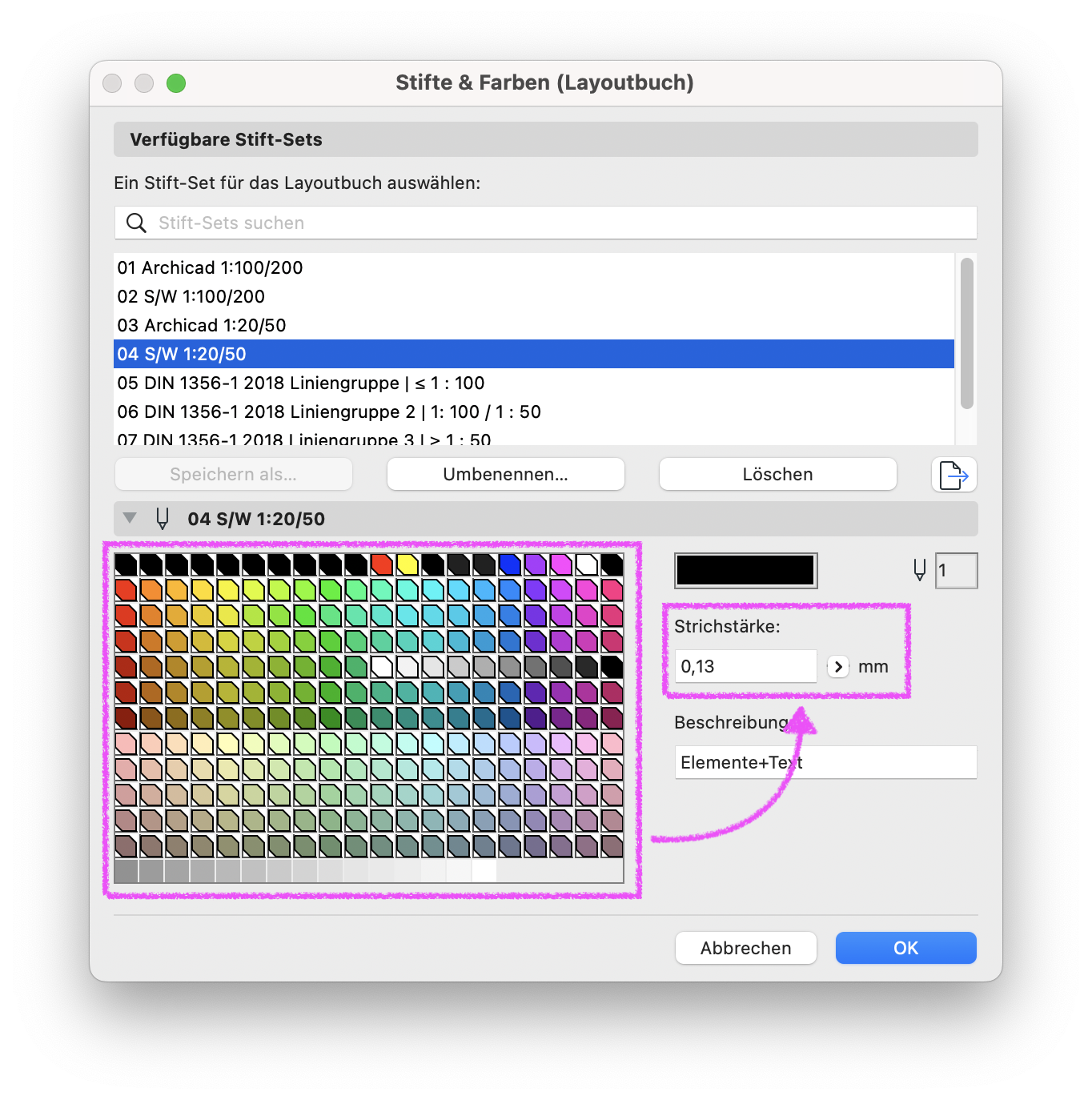

Mit gedrückter Maustaste kann über das Aufziehen eines Feldes mit der Maus mehrere Stifte gleichzeitig ausgewählt werden. Für die gesamte Auswahl kann dann eine passende Strichstärke gewählt werden.
3. Grafische Überschreibung aus Grafischer Überschreibung und Umbau-Filter prüfen
- Dokumentation > Grafische Überschreibung > Grafische Überschreibungen
- Dokumentation > Umbau > Umbau-Filter Optionen > Grafische Überschreibungsregeln...

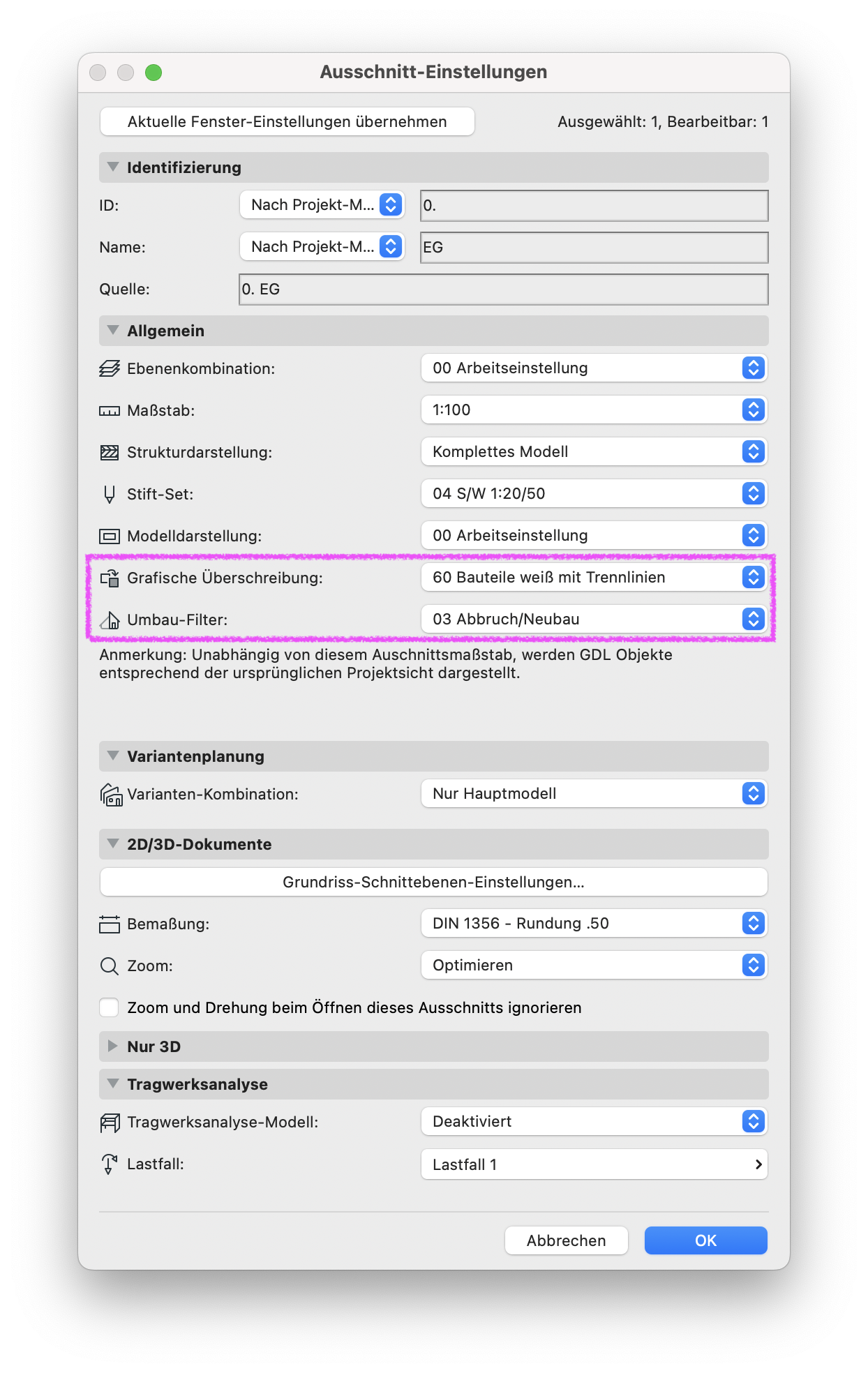

Es sollte außerdem die in den Ausschnitt-Einstellungen durch die Grafische Überschreibung und den Umbau-Filter festgelegten Grafischen Überschreibungenregeln überprüft werden.
Für die Grafischen Überschreibungsregeln kann im Überschreibungsstil die Linienstärke durch die aktivierten Optionen Linien / Marker / Textstift: und Stifte / Farben: Stiftfarben und -Dicken überschreiben verändert werden.
Hinweis:
Ist in dem Überschreibungsstil nur die Option Nur Stiftfarben überschreiben aktiv, werden nur die Stiftfarben, aber nicht die Stiftdicken überschrieben.
4. Haarlinien beim Export verwenden.

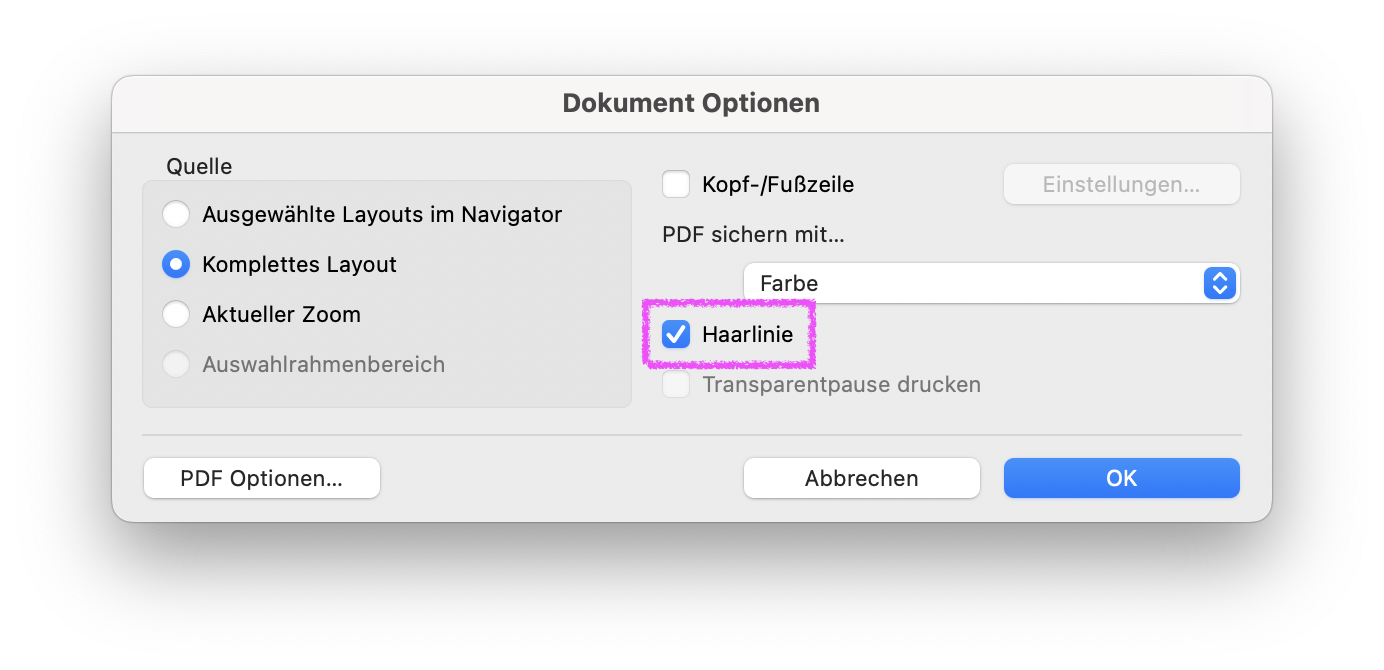

Es ist außerdem möglich, für den PDF Export nur Haarlinien zu verwenden. Hierfür muss in Dialogfenster Plan sichern oder im Publisher-Set unter Format für die Dokument Optionen... die Option Haarlinien aktiviert sein. PDF Exporte, bei denen die Option Haarlinie aktiviert war, erhalten für alle Linien eine einheitlich dünne Linienstärke.
