Problembeschreibung
Ein Ausschnitt bzw. eine Zeichnung ist auf einem Layout abgelegt. Die Zeichnung bzw. deren Inhalte werden anders bzw. falsch dargestellt im Vergleich zu der Darstellung der Zeichnungsinhalte im ursprünglichen Ausschnitt.
Troubleshooting
1. Ist die Zeichnung aktuell bzw. aktualisiert?
- Zeichnung auf Layout auswählen
- Rechtsklick > Aktualisieren

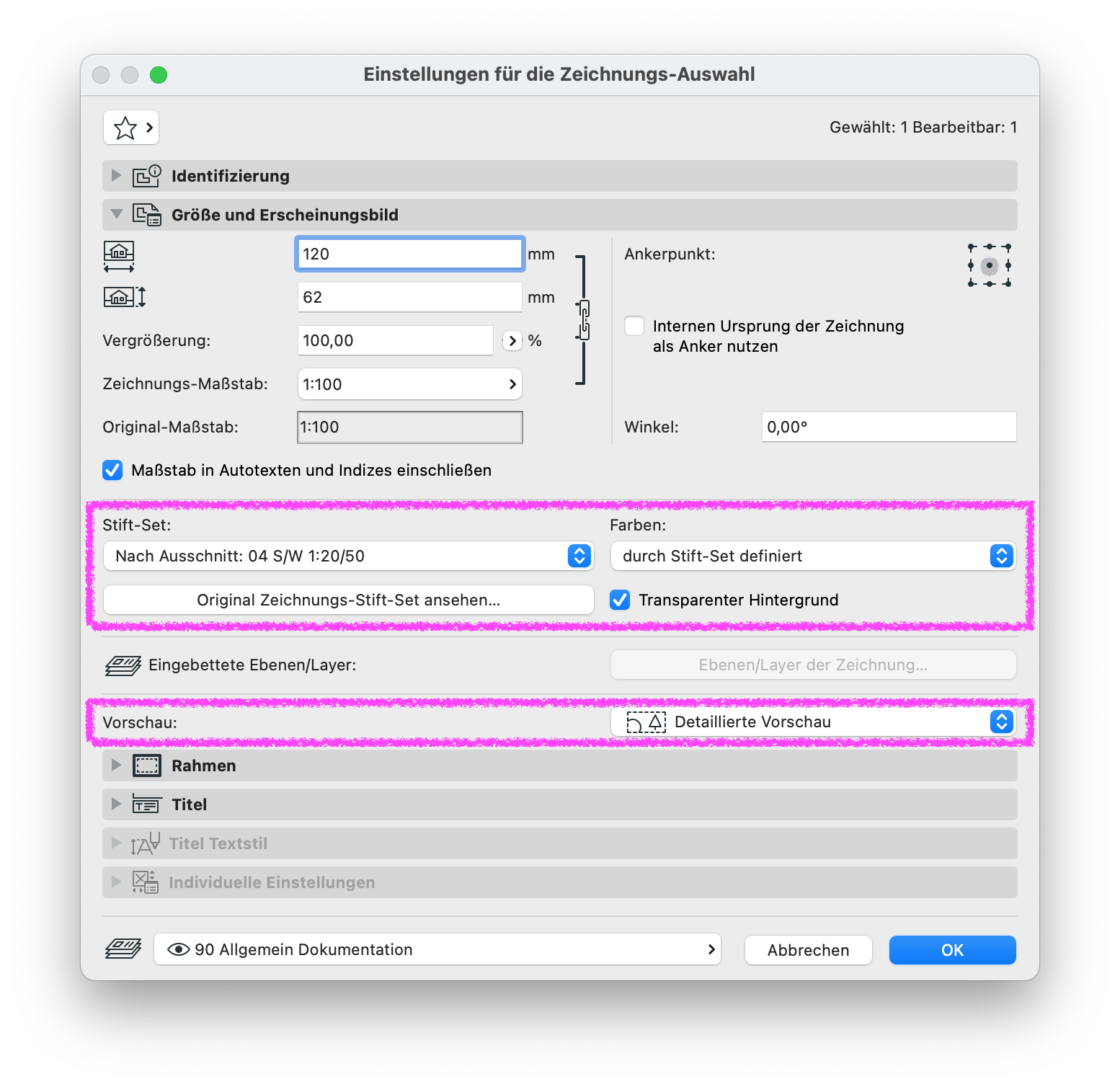

2. Einstellungen unter Größe und Erscheinungsbild geprüft?
Einstellungen für die Zeichnungs-Auswahl > Größe und Erscheinungsbild
- Welches Stifte-Set ist unter Stifte-Set ausgewählt?
- Welche Einstellungen sind unter Farben getätigt?
- Welche Einstellungen sind unter Vorschau getätigt?

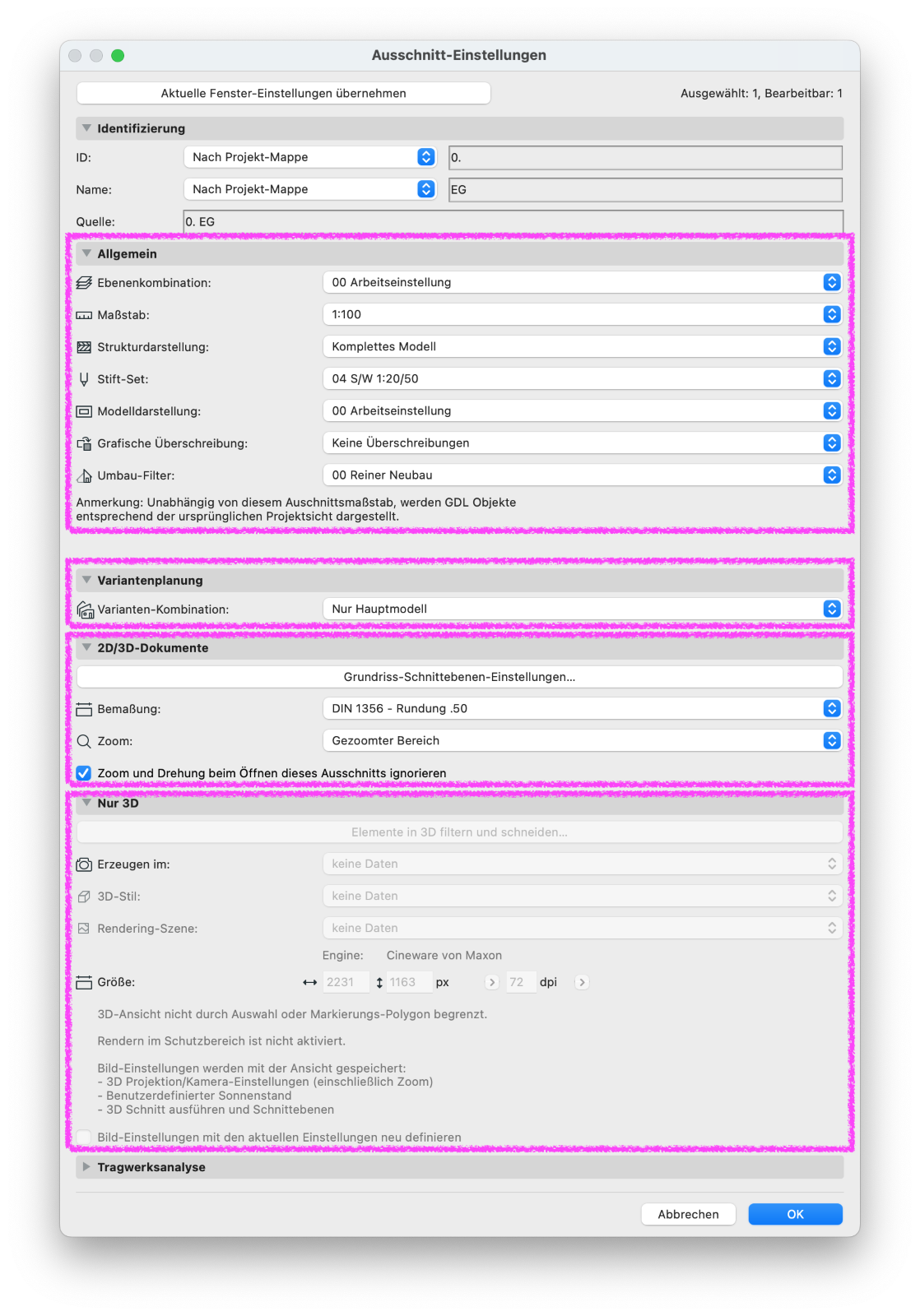

3. Ausschnitt-Einstellungen des ursprünglichen Ausschnittes prüfen
Rechtsklick auf Zeichnung > Ursprünglichen Ausschnitt öffnen > Ausschnitt-Einstellungen aufrufen
- Sind die Ausschnitt-Einstellungen des ursprünglichen Ausschnittes unter den Rubriken Allgemein, Variantenplanung, 2D/3D-Dokumente und Nur 3D geprüft?
- Wie wird die Zeichnung auf dem Layout dargestellt, wenn man den Ausschnitt noch einmal neu erstellt und auf dem Layout absetzt?
Weitere Informationen dazu: Ansicht aus dem aktuellem Projekt platzieren
Gut zu wissen: wird versehentlich die Zeichnung auf einem Masterlayout platziert, so kann die Darstellung der Zeichnung beeinflusst sein von der aktivierten Option Einheitliche Farbe für Master-Elemente auf dem Layout (Optionen > Arbeitsumgebung > Bildschirm-Optionen…).
4. Ist eine Transparentpause auf dem Layout aktiviert?
Ansicht > Transparentpausen-Optionen
Ist eine Transparentpause auf dem Layout aktiviert und sind bestimmte Farben für Transparentpausen-Elemente und Aktive Elemente eingestellt und ist dadurch die Zeichnung betroffen?
