Problemstellung:
Die Grundriss-Schnittebenenhöhe wird im Layout/Ausschnitt nicht übernommen; Schnittebene weicht zur Darstellung der Zeichnung im Modellbereich ab.
Die Einstellungen der Grundriss-Schnittebene bleiben nicht erhalten bzw. werden für die Darstellung der Zeichnung im Layout nicht berücksichtigt.
Troubleshooting
Ausschnitt-Einstellungen geprüft?

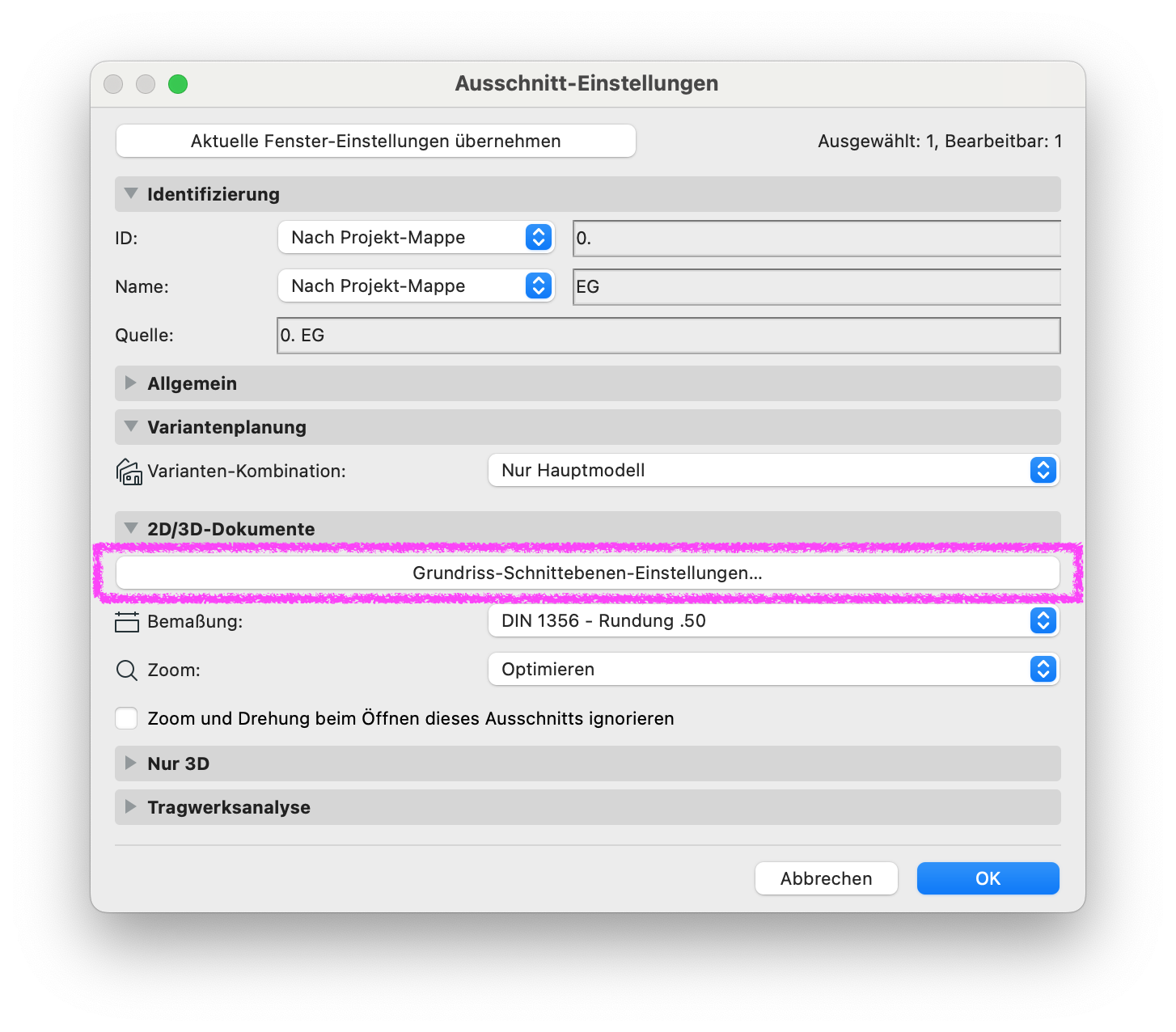

Ausschnitt-Einstellungen > Grundriss-Schnittebenen-Einstellungen…
Die entspr. Einstellungen der Grundriss-Schnittebene bleiben nur dauerhaft erhalten, wenn diese Einstellungen als Ausschnitt-Einstellungen gesichert sind. So können spezifisch für jeden Ausschnitt individuelle Einstellungen zur Grundriss-Schnittebene vorgenommen werden, welche für die Zeichnungen auf den Layouts entspr. Berücksichtigung finden.
