Problemstellung
Das aus Archicad exportierte BIMx Hyper-Modell zeigt nicht alle gewünschten 3D-Elemente an. Im Vergleich zu Archicad fehlen im 3D-Modell Konstruktionselemente.
|

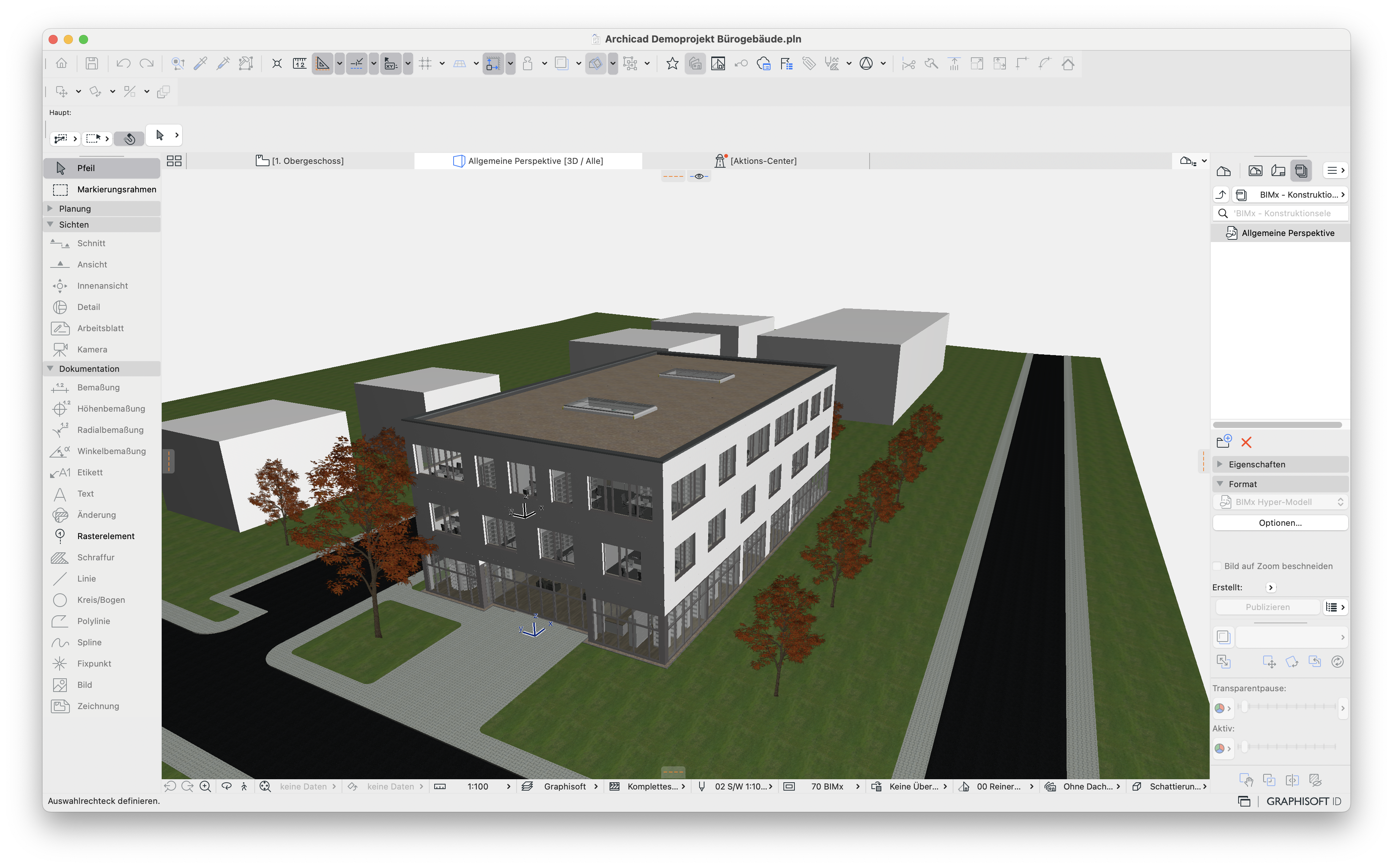

Archicad |

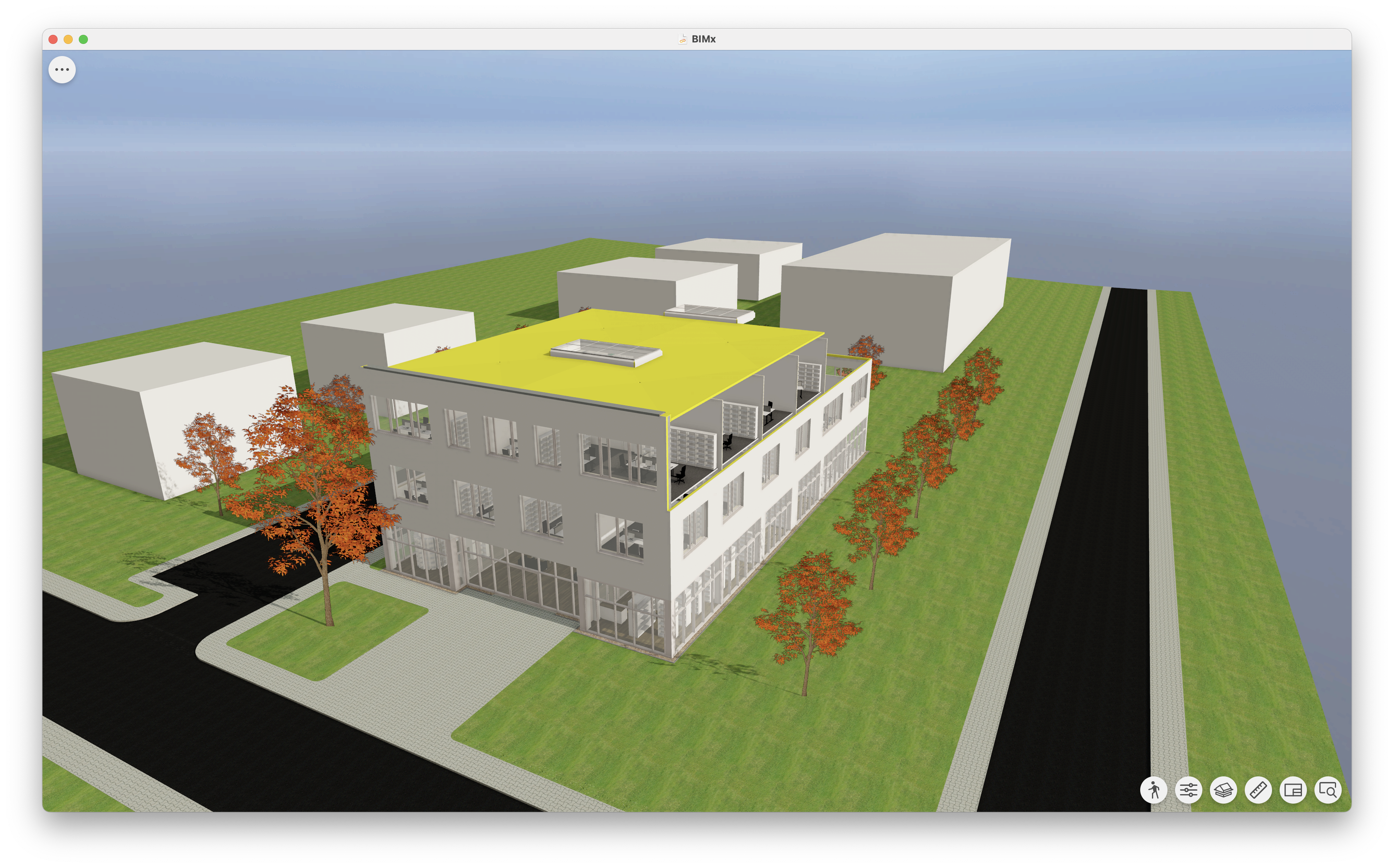

BIMx Hyper-Modell |
Troubleshooting
Ausschnittseinstellungen prüfen
Die im Publisher-Set eingefügten Publisher-Elemente müssen in deren Ausschnitts-Einstellungen geprüft werden.
Mit einen Doppelklick auf das Publisher-Element im BIMx Publisher-Set wird der passende 3D-Ausschnitt aufgerufen. Mit einen Rechtsklick auf das daraufhin offene Tab können die Ausschnitts-Einstellungen überprüft werden.

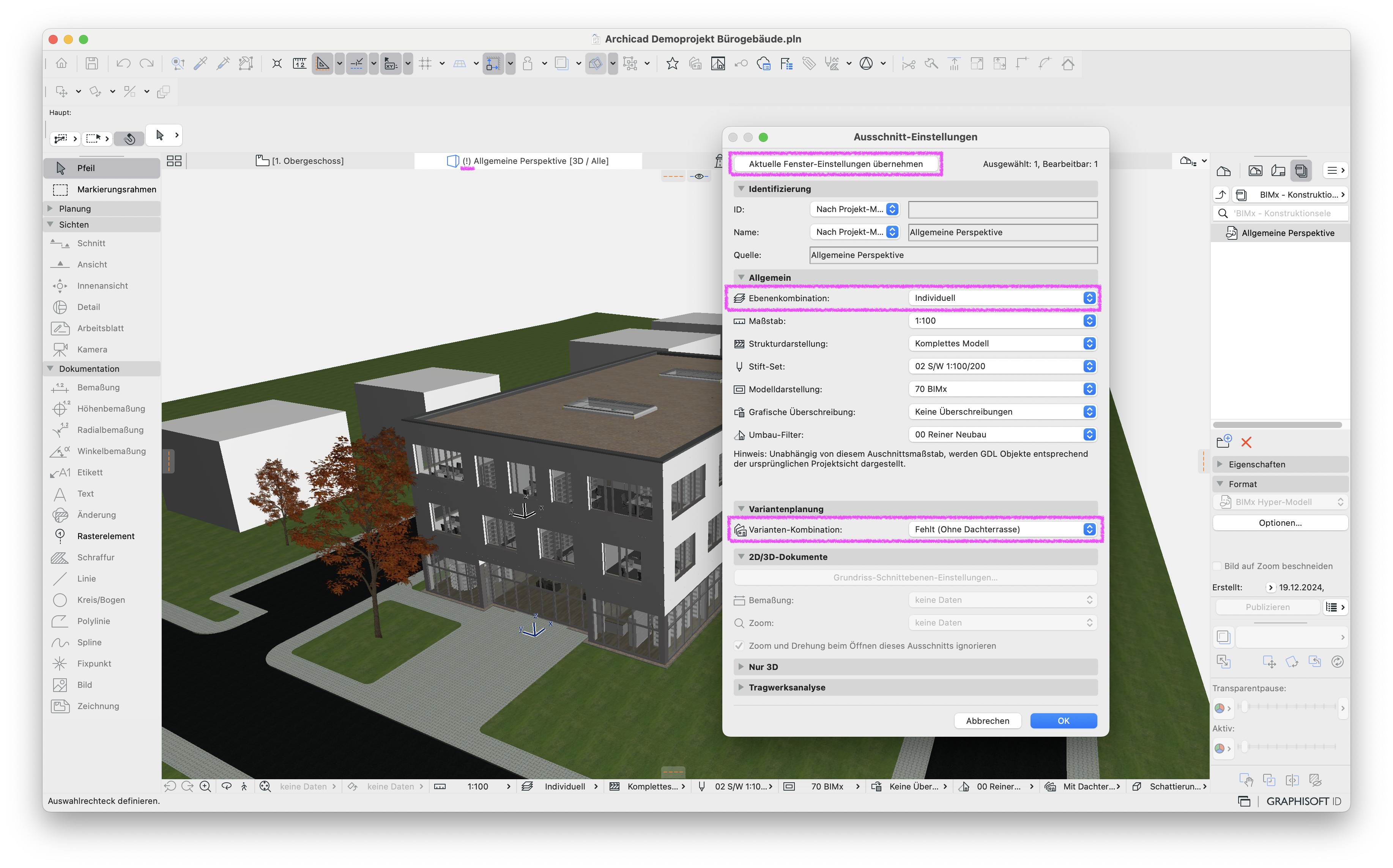

Wird ein Ausschnitt im Tab mit einem Ausrufezeichen (!) angezeigt, bedeutet dies, dass die Ausschnitt-Einstellungen von der angezeigten Darstellung abweichen. Es sollten deswegen in den Ausschnitt-Einstellungen die Schaltfläche Aktuelle Fenster-Einstellungen übernehmen bestätigt werden, damit die angezeigte Darstellung in den Ausschnitt gespeichert wird.
Es dürfen außerdem in den Ausschnitt-Einstellungen keine fehlenden oder individuellen Einstellungen vorhanden sein.

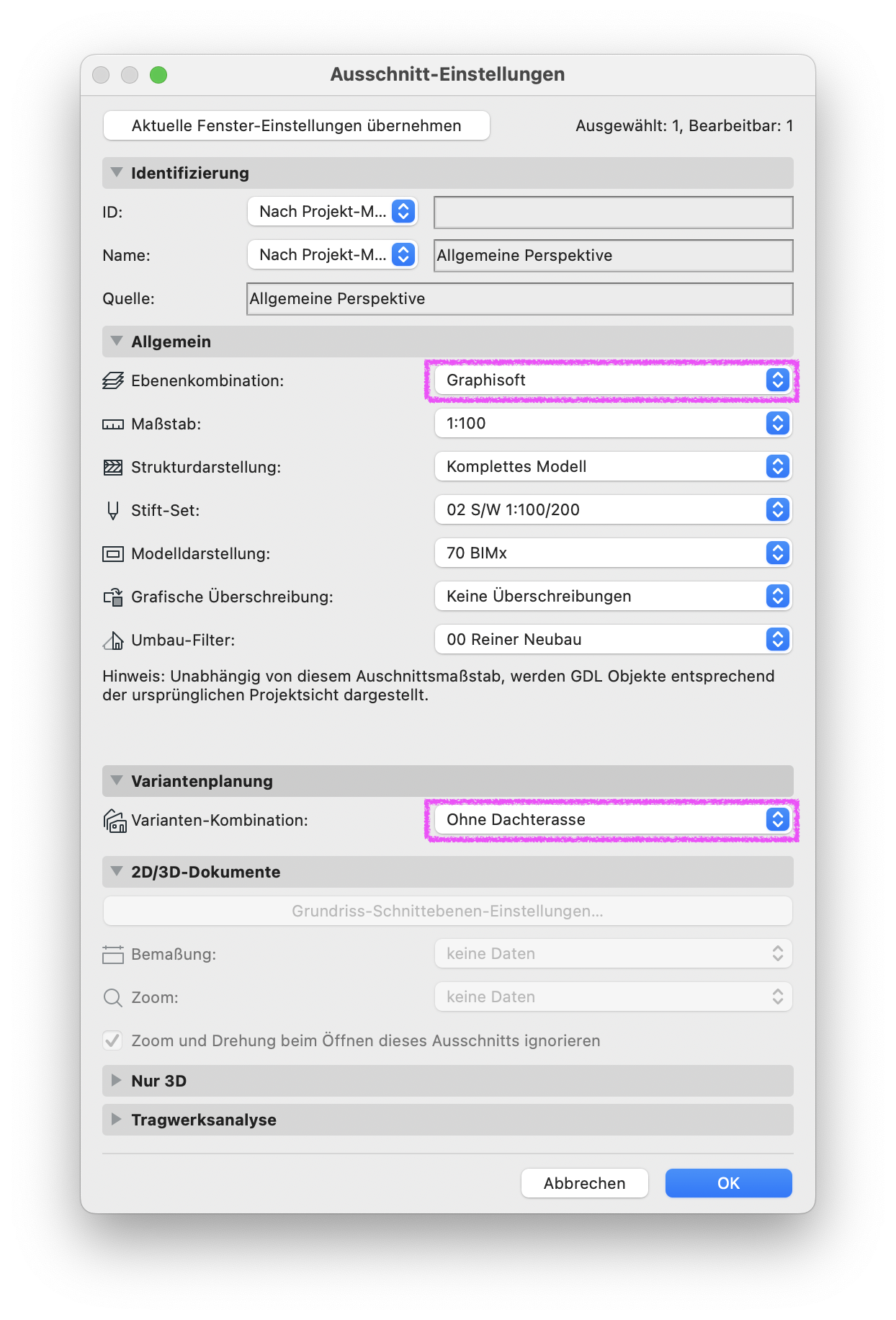

Wenn Fehlt oder Individuell in den Ausschnitt-Einstellungen angezeigt wird, müssen diese mit einer abgespeicherten Einstellung ersetzt werden.

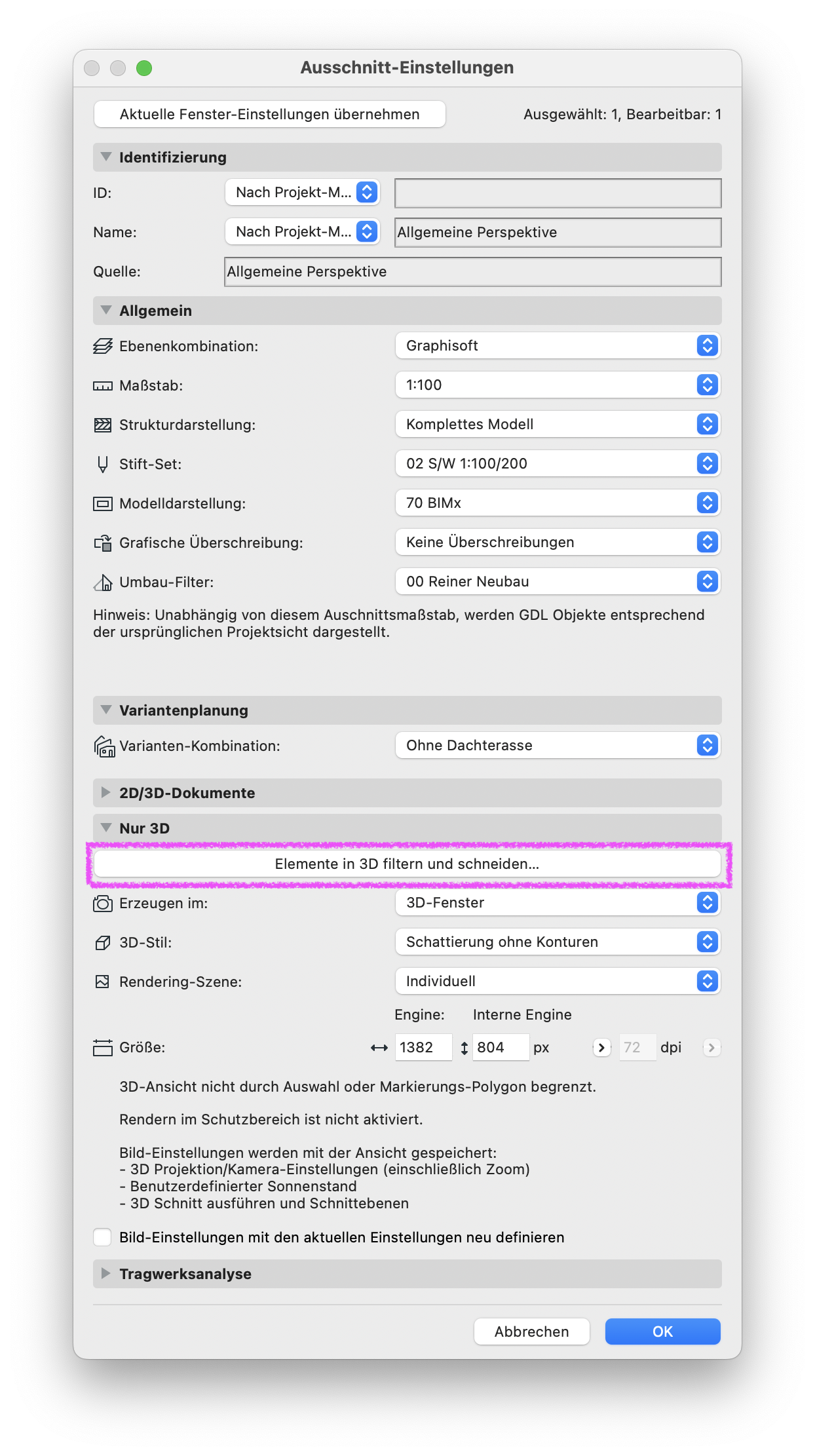

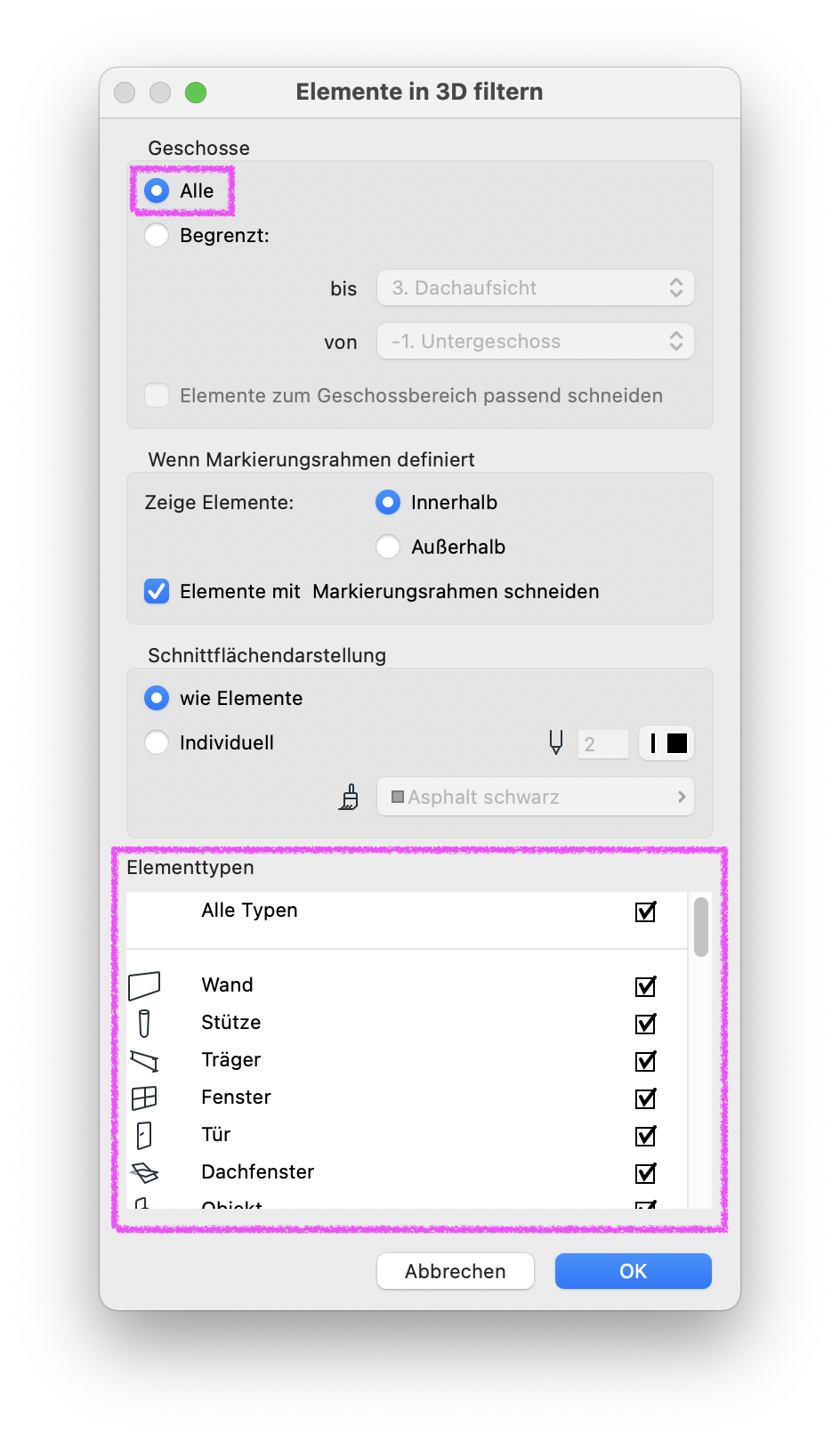

Zusätzlich können in den Ausschnitt-Einstellungen unter den Reiter Nur 3D Konstruktion-Elemente über die Schaltfläche Elemente in 3D filtern und schneiden... gefiltert werden. Es sollte hier sichergestellt werden, dass die gewünschten Elementtypen aktiviert sind und Alle bei Geschosse aktiviert wurde.
|
|
|
Nachdem die Ausschnitts-Einstellungen korrigiert wurden, kann das BIMx Hyper-Modell erneut über den Publisher exportiert werden. Die angezeigten Elemente stimmen anschließend in Archicad und im BIMx Viewer überein.
|
Archicad |

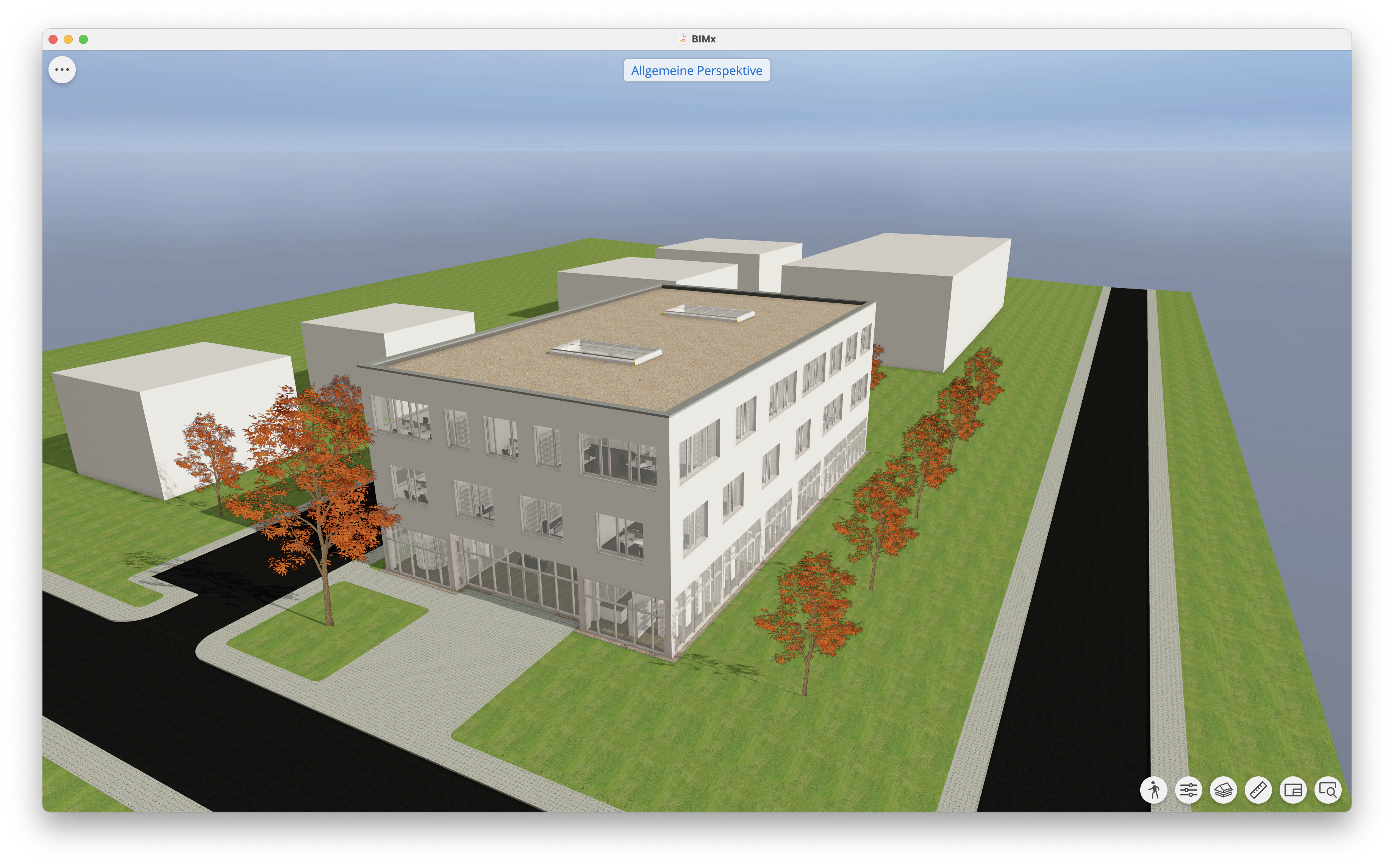

BIMx Hyper-Modell |
Hinweis:
Fehlende und individuelle Ausschnitts-Einstellungen können Abstürze verursachen. Weitere Informationen können in dem Artikel Archicad stürzt ab bei Bearbeitung von Layout, Ansicht/Schnitt, Transparentpause, beim beenden o.ä. gefunden werden.
Ab Archicad 28 können Ebenen in Archicad mit exportiert werden und Elemente und Ebenen aus- und eingeblendet werden. Weitere Informationen hierzu können in den Artikel Ausblenden von 3D-Elementen und Ebenen in BIMx gefunden werden.
