Problemstellung
Auf dem Layout bzw. in der Zeichnung werden falsche Maßzahlen/Einheiten dargestellt. Die Bemaßungs-Einstellungen auf dem Layout bzw. in der Zeichnung weichen von der Einstellungen im Ausschnitt ab.
Troubleshooting
1. Benutzerdefinierte Bemaßungs-Einstellungen speichern

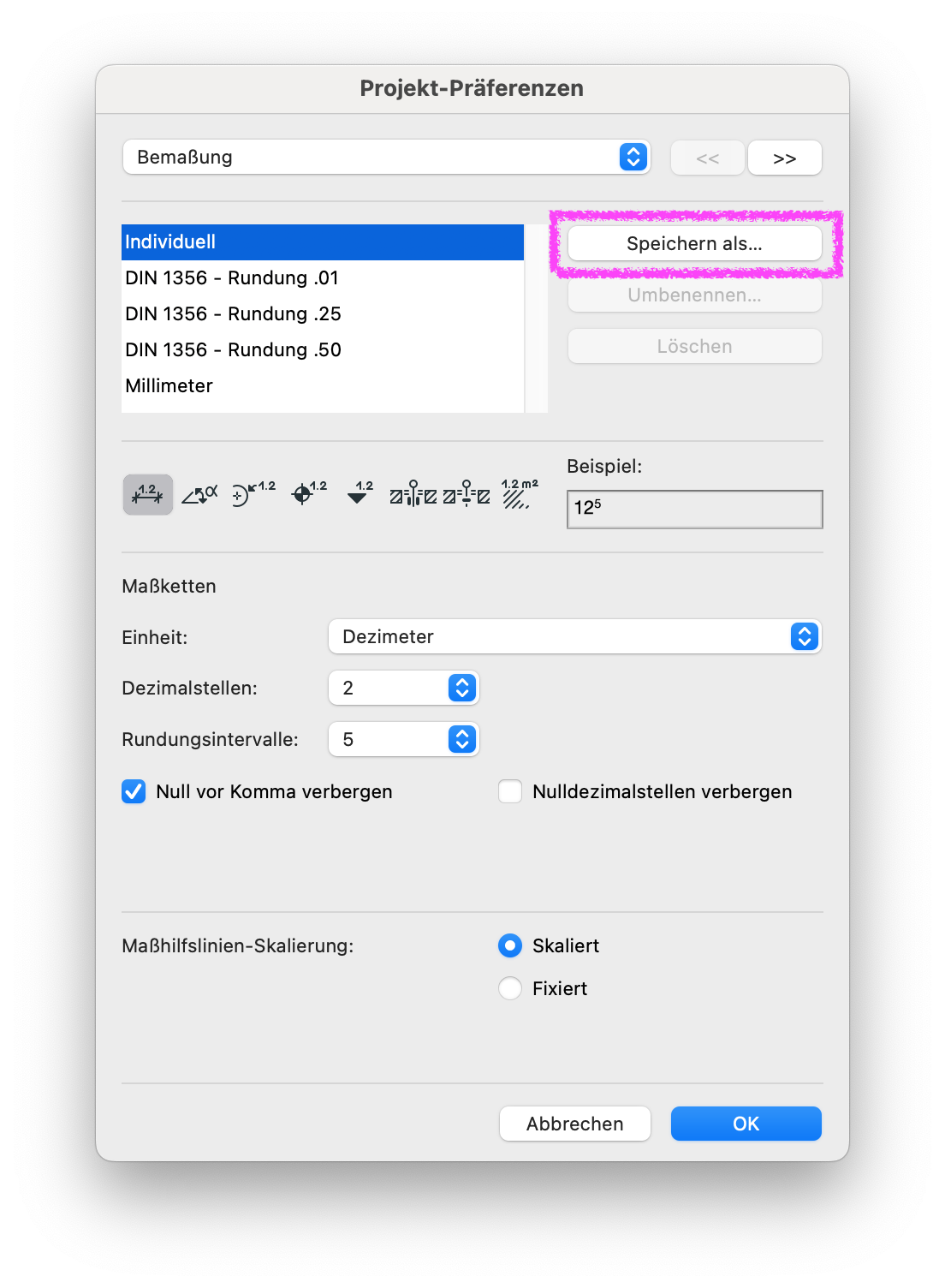

- Optionen > Projektpräferenzen > Bemaßungseinstellungen...
Wenn die Bemaßungs-Einstellungen individuell angepasst wurden, ändert sich der Name des Bemaßungs-Standards in Individuell.
Es gilt auf Speichern als... zu klicken, um diesem angepassten Standard einen Namen zu geben und ihn im Projekt als einen benannten Standard verfügbar zu machen.
2. Ursprüngliche Ausschnitt-Einstellungen öffnen

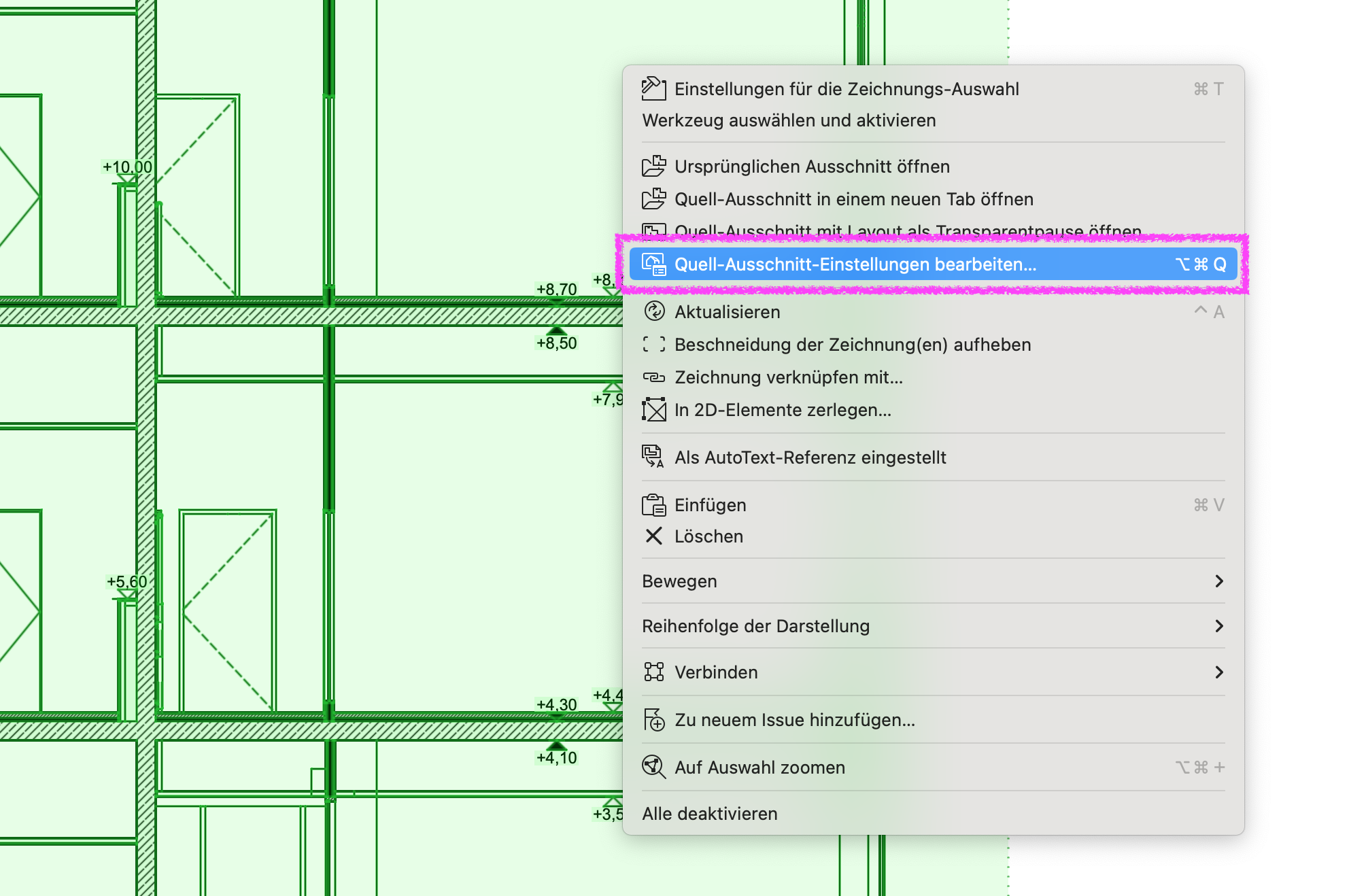

- Zeichnung auf Layout auswählen > Rechtsklick > Quell-Ausschnitt-Einstellungen bearbeiten...
Es gilt die Ausschnitt-Einstellungen des Ausschnittes der jeweiligen Zeichnung auf dem Layout, in welcher die Bemaßung falsch angezeigt wird, zu öffnen.
Hinweis:

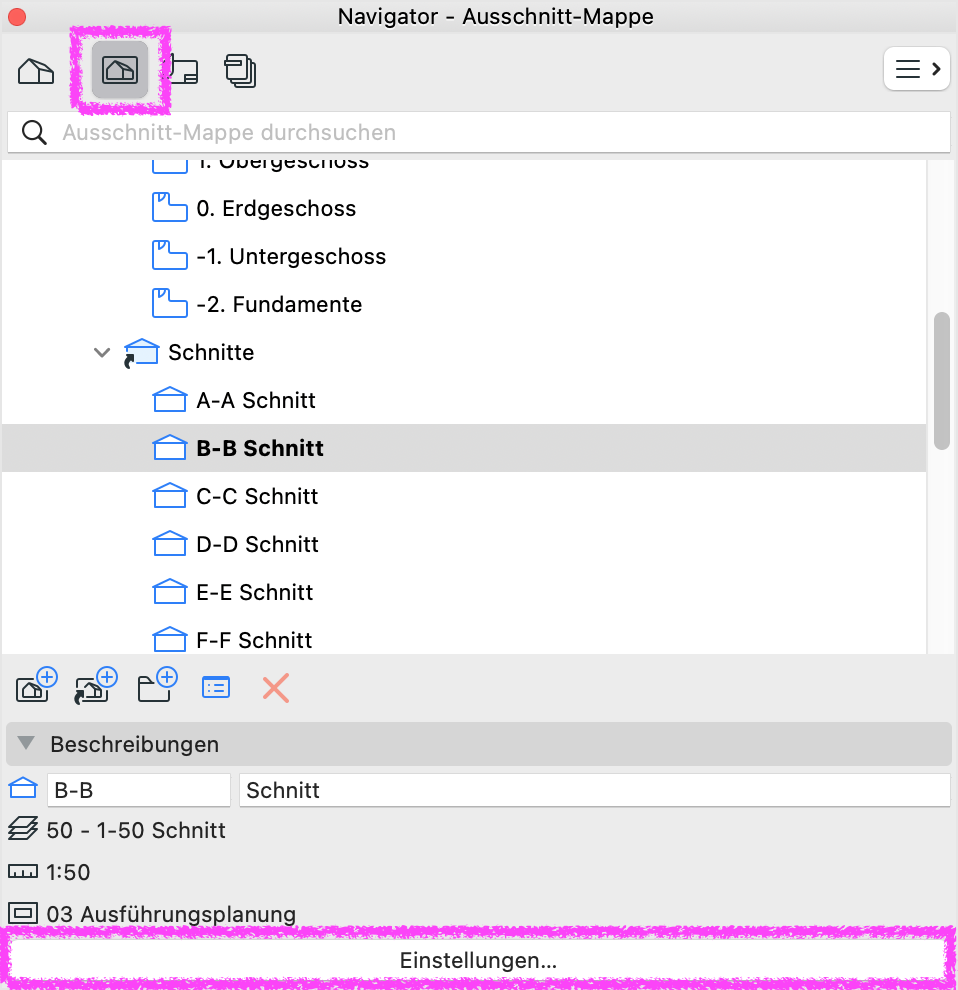

Ist der relevante Ausschnitt in der Ausschnitt-Mappe bekannt, können die entspr. Ausschnitt-Einstellungen direkt von der Ausschnitt-Mappe im Navigator aufgerufen werden.
3. Ausschnitt-Einstellungen prüfen

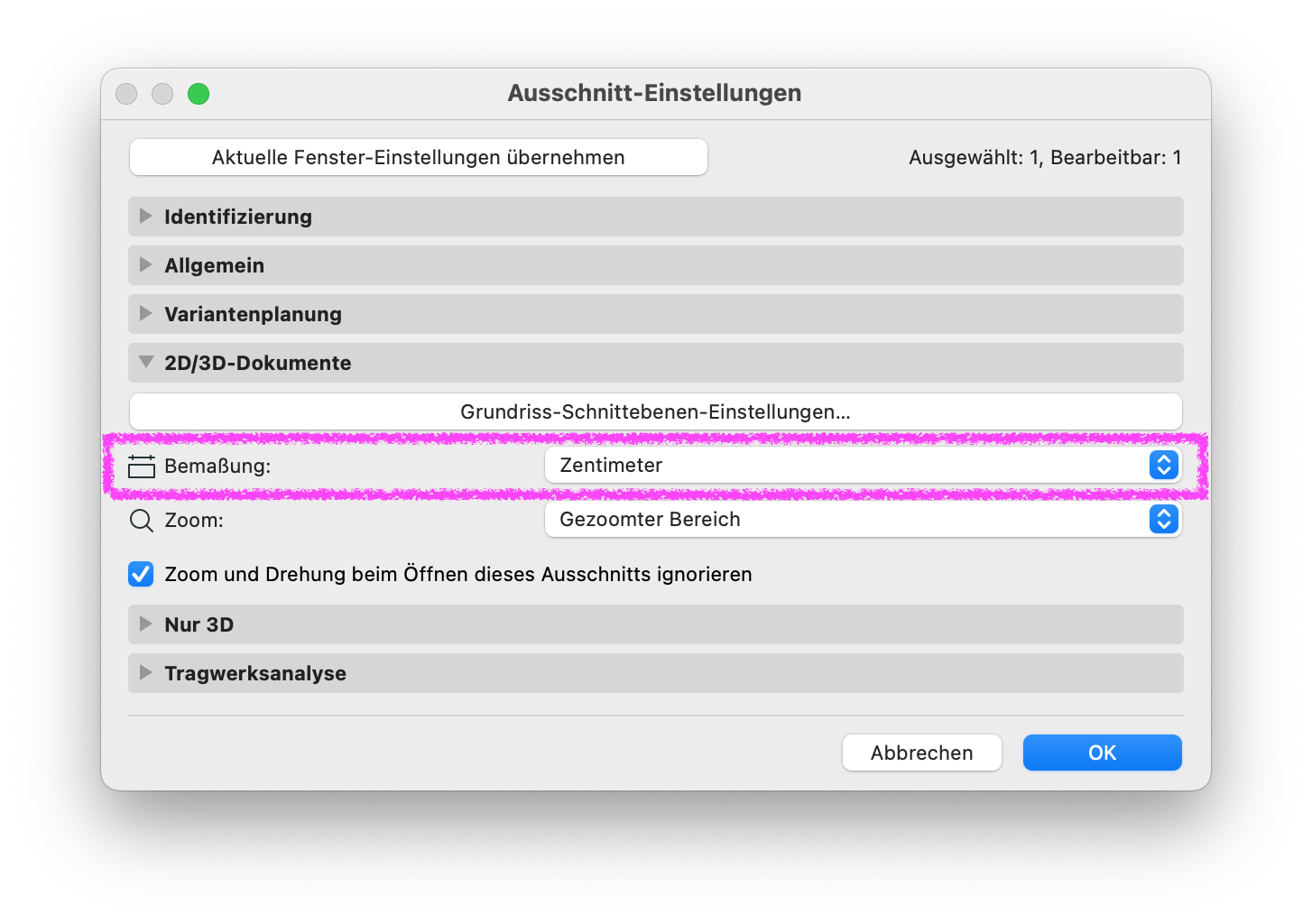

- Ausschnitt-Einstellungen > 2D/3D-Dokumente
Der zuvor gesicherte Bemaßungs-Standard (siehe Schritt 1) muss in den Einstellungen des entspr. Ausschnittes unter dem Punkt Bemaßung ausgewählt bzw. definiert sein.
Hinweis:

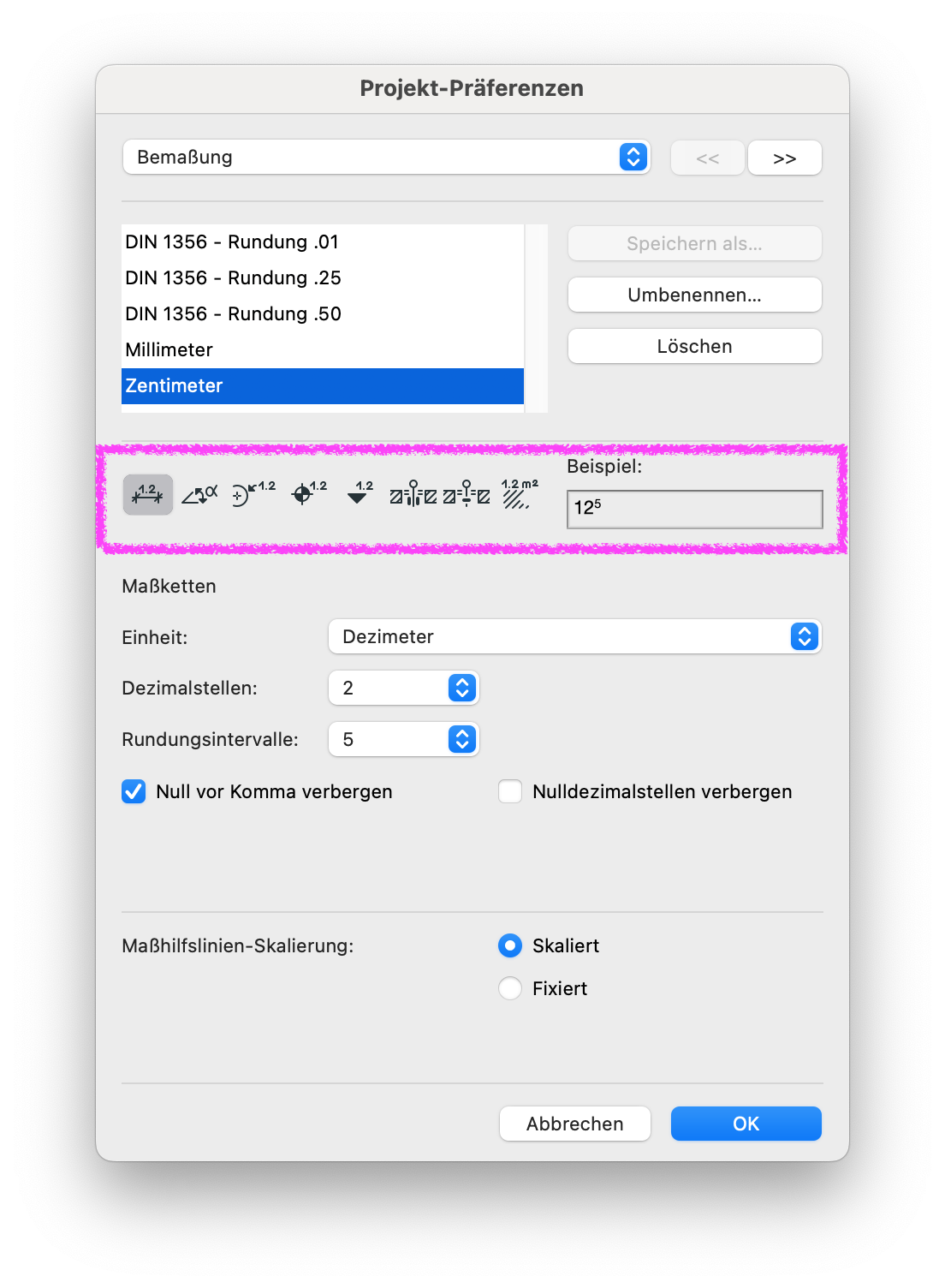

Die individuellen Bemaßungs-Einstellungen schließen nicht nur die Einstellungen zur Längenbemaßung ein, sondern ebenso die folgenden Einstellungen:
- Winkelbemaßungen
- Radialbemaßungen
- Schnitt/Ansichtsbemaßungen
- Höhenkote
- Fenster/Tür/Dachfenster
- Brüstungshöhe
- Flächenmaße (wirkt sich auch auf die in Raumstempel angezeigten Werte aus)
