Problemstellung

In eine Zieldatei sind mehrere Hotlink-Module mit unterschiedlichen Höhenlagen verknüpft. In der Grundrissdarstellung werden einzelne Hotlinks jedoch nicht korrekt angezeigt, sodass beispielsweise Fenster oder Türen fehlen oder Elemente nur gestrichelt dargestellt werden.

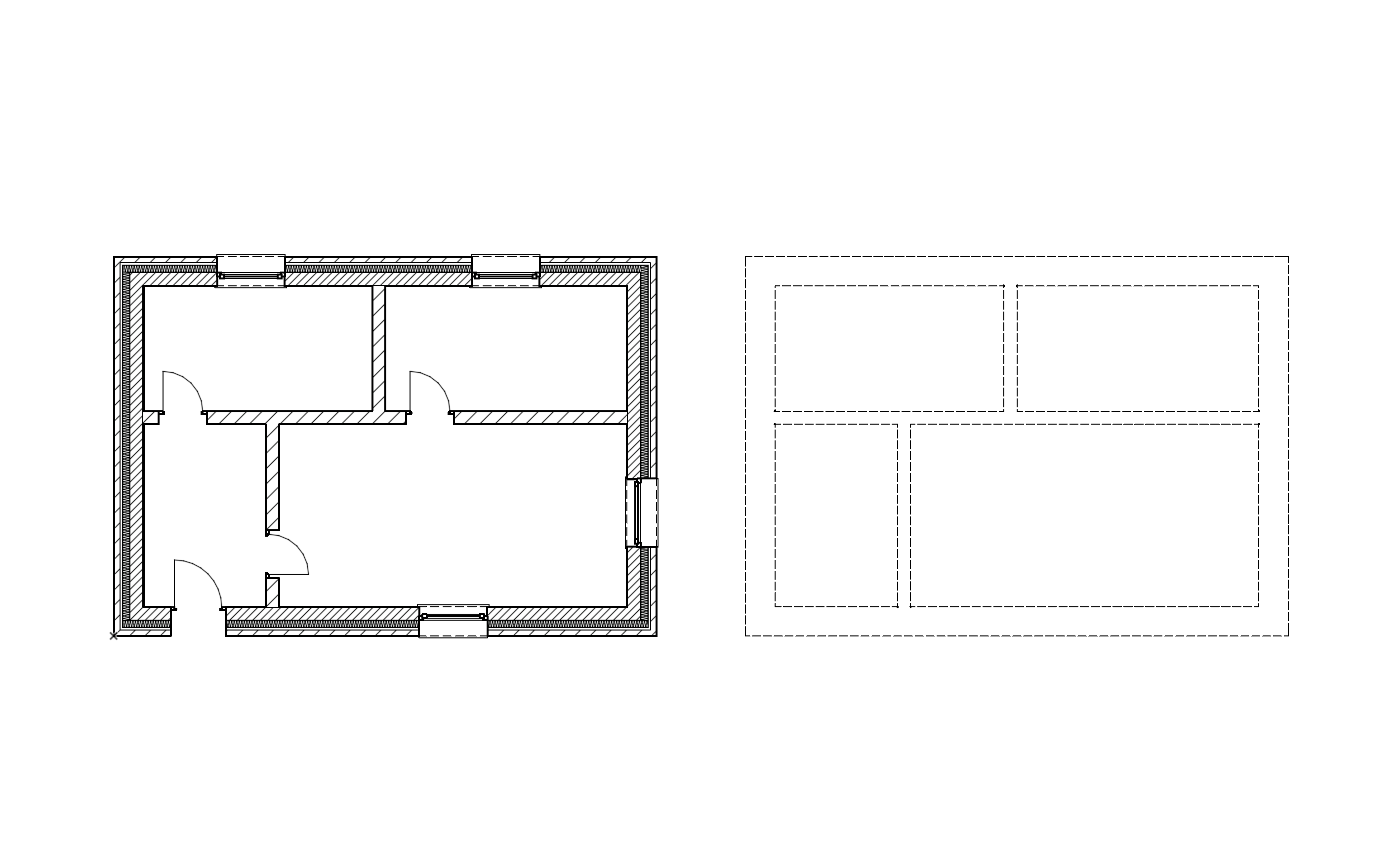

Archicad Grundrissvergleich: links ein Gebäudengrundriss mit Türen und Fenstern inklusive Öffnungslinien, rechts derselbe Grundriss schematisch ohne Tür- und Fensterdarstellung, nur mit gestrichelten Linien.

Troubleshooting

Option 1: Grundriss-Schnittebenenhöhen prüfen und ggf. mit mehreren Ausschnitten arbeiten

Dokumentation > Grundriss-Schnittebene

Schritt 1 - Verschiedene Grundriss-Schnittebenehöhen prüfen

Zunächst prüfen, welche Höhenunterschiede zwischen den einzelnen Hotlink-Modulen bestehen und ob sich diese über die Einstellungen der Grundriss-Schnittebene so ausgleichen lassen, dass die Grundrissdarstellung korrekt erfolgt.

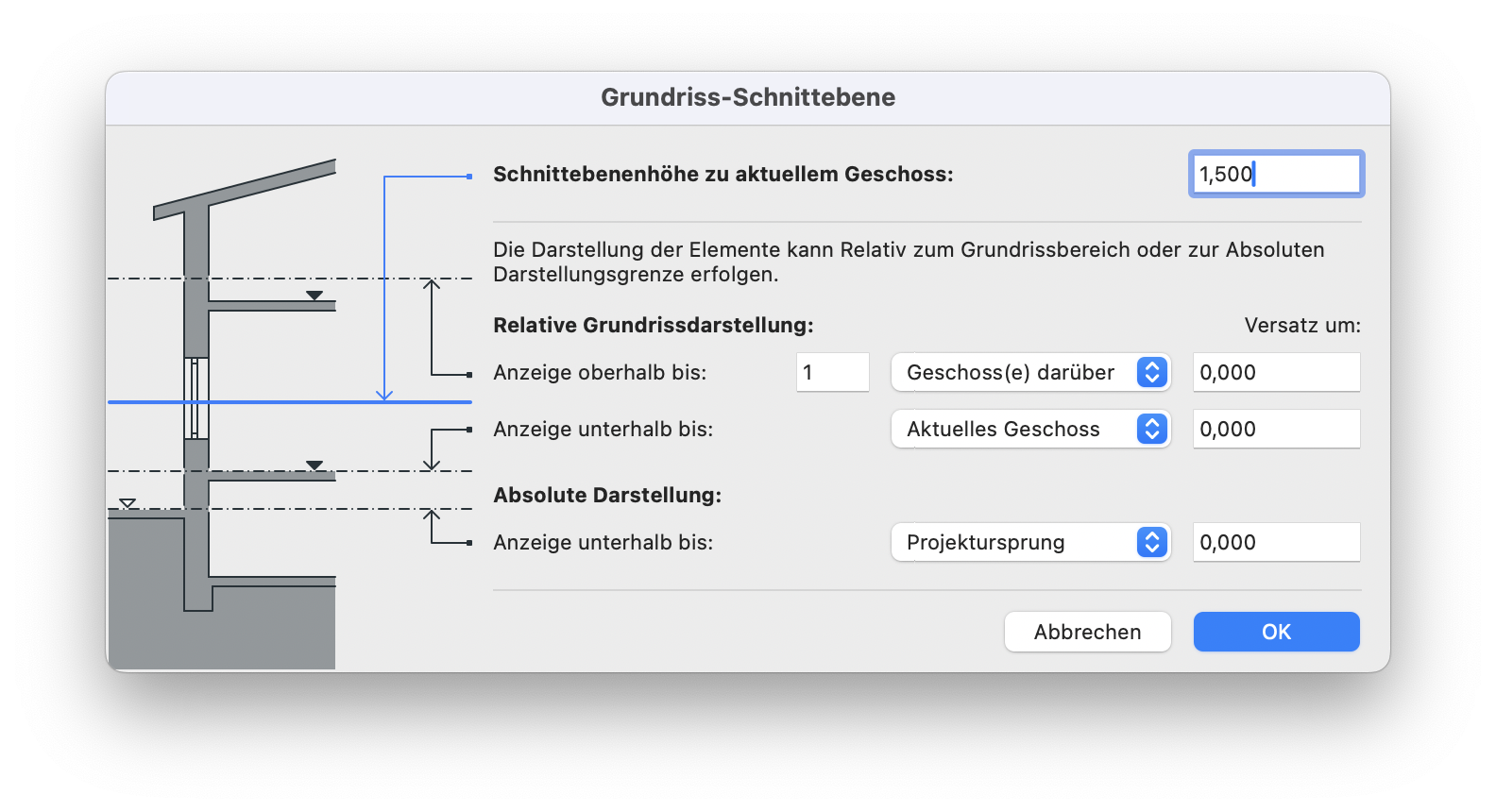

Archicad Dialog „Grundriss-Schnittebene“ mit hervorgehobener Einstellung der Schnittebenenhöhe zum aktuellen Geschoss (1,50 m) sowie Optionen zur relativen und absoluten Grundrissdarstellung.

Schritt 2: Mehrere Ausschnitte anlegen

Falls erforderlich, für die einzelnen Hotlink-Instanzen separate Ausschnitte anlegen. In den jeweiligen Ausschnitt-Einstellungen bzw. in der Rubrik Grundriss-Schnittebenen-Einstellungen können passende Grundriss-Schnittebenenhöhen definiert werden.

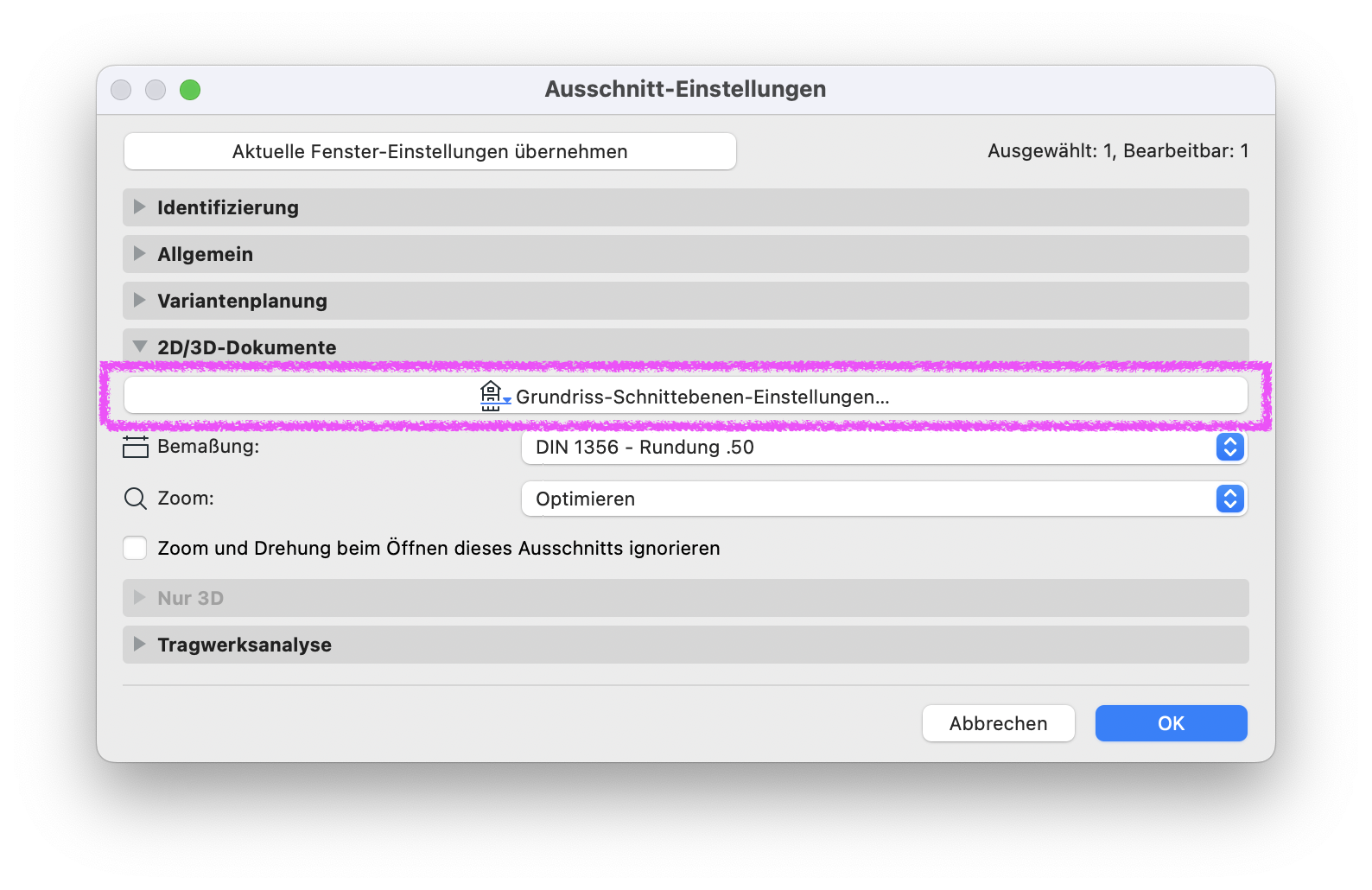

Archicad Dialog „Ausschnitt-Einstellungen“ im Bereich „2D/3D-Dokumente“ mit hervorgehobener Schaltfläche zum Öffnen der „Grundriss-Schnittebenen-Einstellungen“.

Hinweis:

Die Grundriss-Schnittebene unter Dokumentation > Grundriss-Schnittebene... kann im Projekt nur einmal eingestellt werden. Deshalb ist es notwendig, die Einstellungen zur Grundriss-Schnittebene spezifisch für jeden Ausschnitt neu zu definieren.

Schritt 3 - Zeichnungen auf Layout platzieren

Die erstellten Ausschnitte anschließend als Zeichnungen auf einem Layout platzieren. Durch die Positionierung der Zeichnungen und Anpassung der Rahmen können die einzelnen Hotlink-Instanzen zu einer gemeinsamen Planzusammenstellung kombiniert werden.

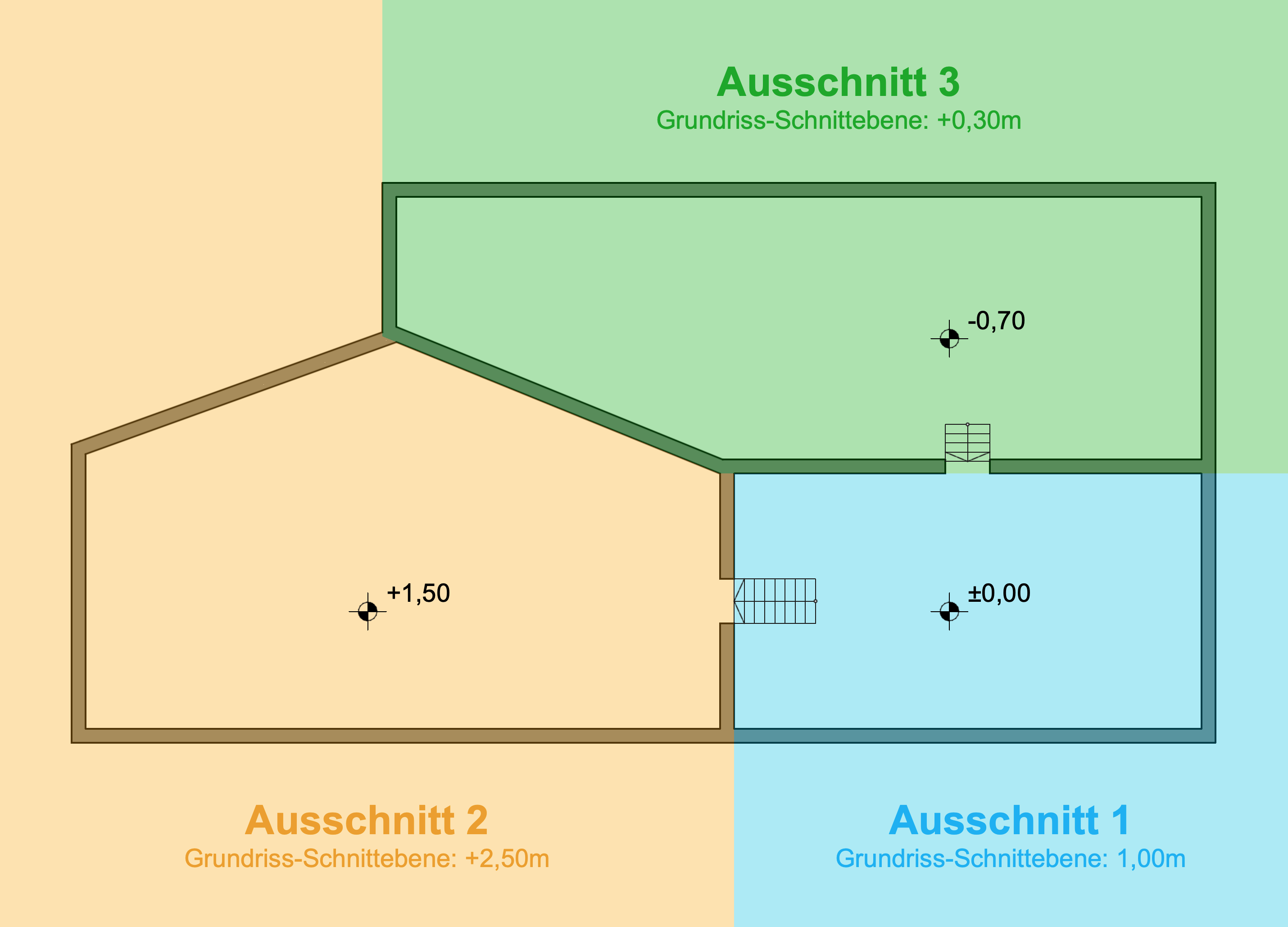

Diagramm eines Gebäudengrundrisses mit drei farblich markierten Ausschnitten, die unterschiedliche Höhen der Grundriss-Schnittebene zeigen: Ausschnitt 1 (1,00 m), Ausschnitt 2 (+2,50 m) und Ausschnitt 3 (+0,30 m).

Option 2: Mit externen Ausschnitten arbeiten

Fenster > Paletten > Organisator

Wenn sich die Höhenunterschiede zwischen den Hotlinks nicht über die Einstellungen der Grundriss-Schnittebene ausgleichen lassen, kann alternativ mit externen Ausschnitten gearbeitet werden.

In den jeweiligen Hotlink-Quelldateien die Grundrisse mit entsprechenden Einstellungen so konfigurieren, dass die gewünschte Darstellung erreicht wird.
Die entsprechenden Grundrisse in den Hotlink-Quelldateien als Ausschnitte speichern.
Die erstellten Ausschnitte anschließend in der Hostdatei als externe Ausschnitte über den Organisator verknüpfen und im Layout platzieren.
Durch die Positionierung der Zeichnungen und Anpassung der Rahmen können die einzelnen Hotlink-Instanzen zu einer gemeinsamen Planzusammenstellung kombiniert werden.

Wie externe Ausschnitte erstellt und verknüpft werden, wird in der folgenden Anleitung erläutert:

Zugriff auf externe Ausschnitte

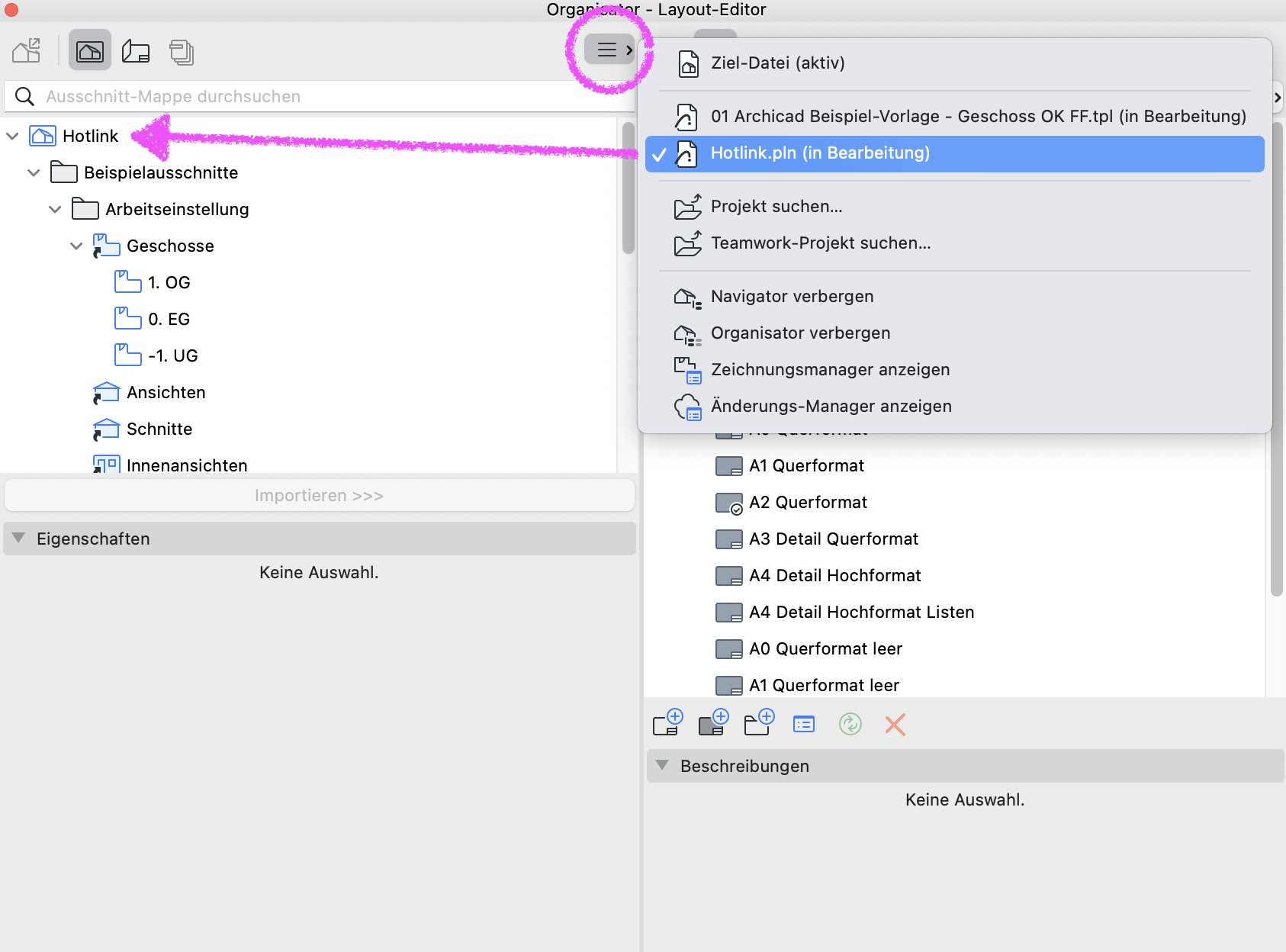

Archicad Organizer im Layout-Editor mit geöffneter Ziel-Datei-Auswahl und markierter Projektdatei „Hotlink.pln (in Bearbeitung)“, während links die Navigator-Struktur mit dem Ordner „Hotlink“ hervorgehoben ist.
