Problemstellung

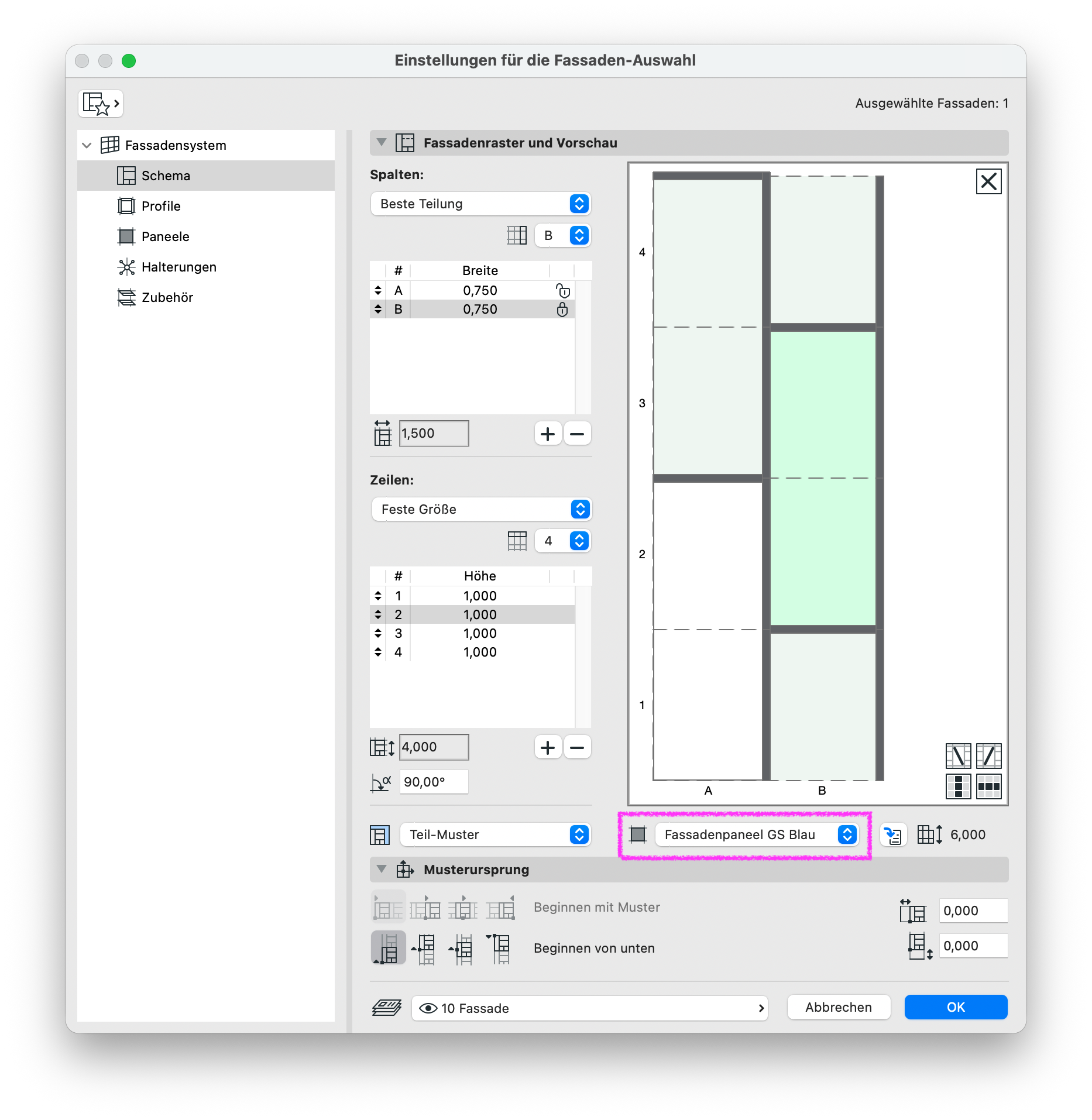

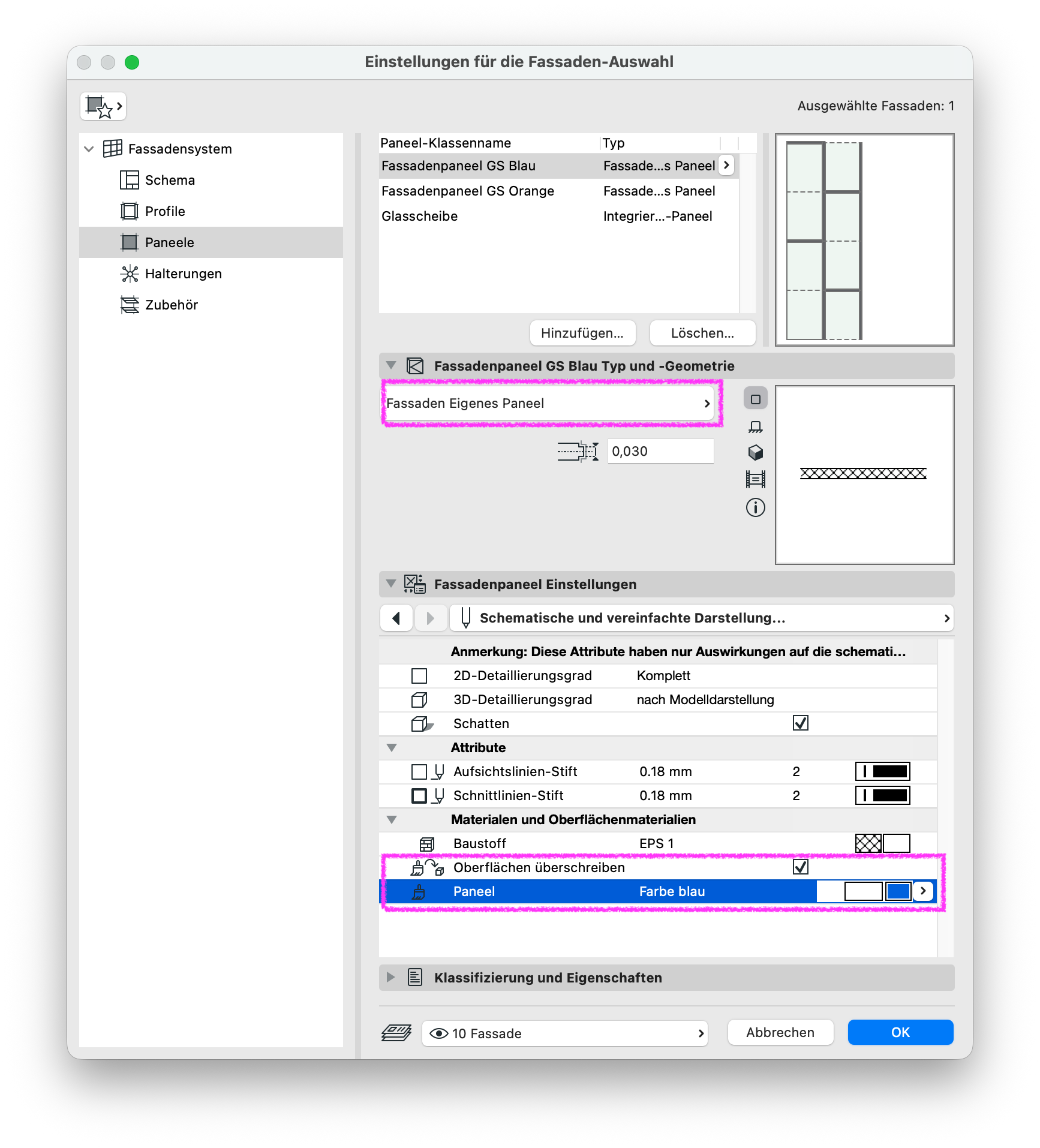

Es wurde ein eigenes Fassadenpaneel erstellt und in den Fassaden-Einstellungen unter Paneele mit einer Oberflächenüberschreibung als Paneel-Klasse erstellt und im Fassaden-Schema verwendet.

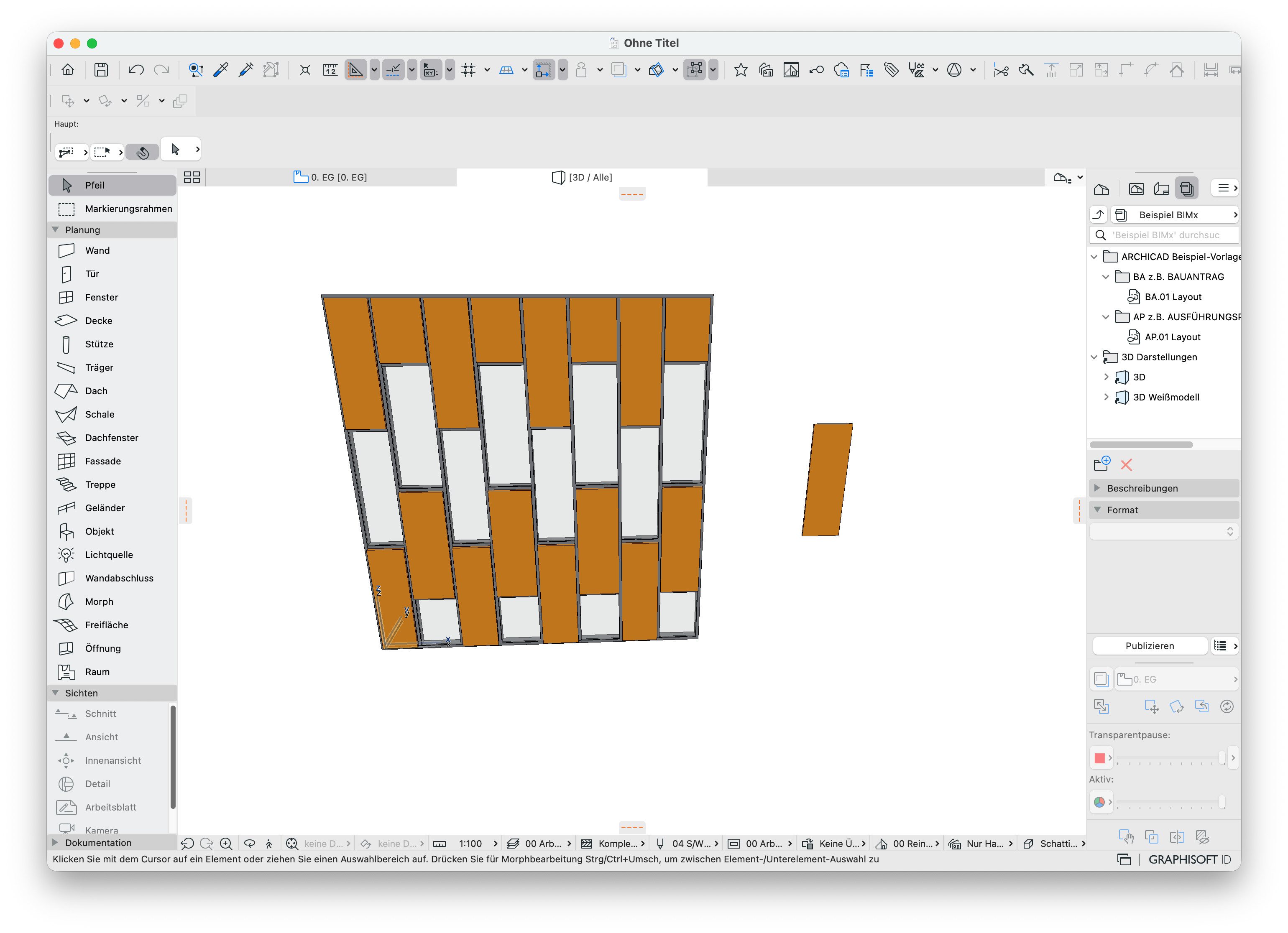

Im 3D verändert sich jedoch nicht die Farbgebung der Fassade, sondern es wird immer die ursprüngliche Farbe des eigenen Paneels angezeigt.
Troubleshooting
Arbeitsumgebung anpassen
Damit das Fassaden-Paneel überschrieben werden kann, müssen die für das Werkzeug angezeigten Optionen in der Arbeitsumgebung wie folgt angepasst werden:
- Über Optionen > Arbeitsumgebung > Werkzeug Dialogfenster... öffnen.

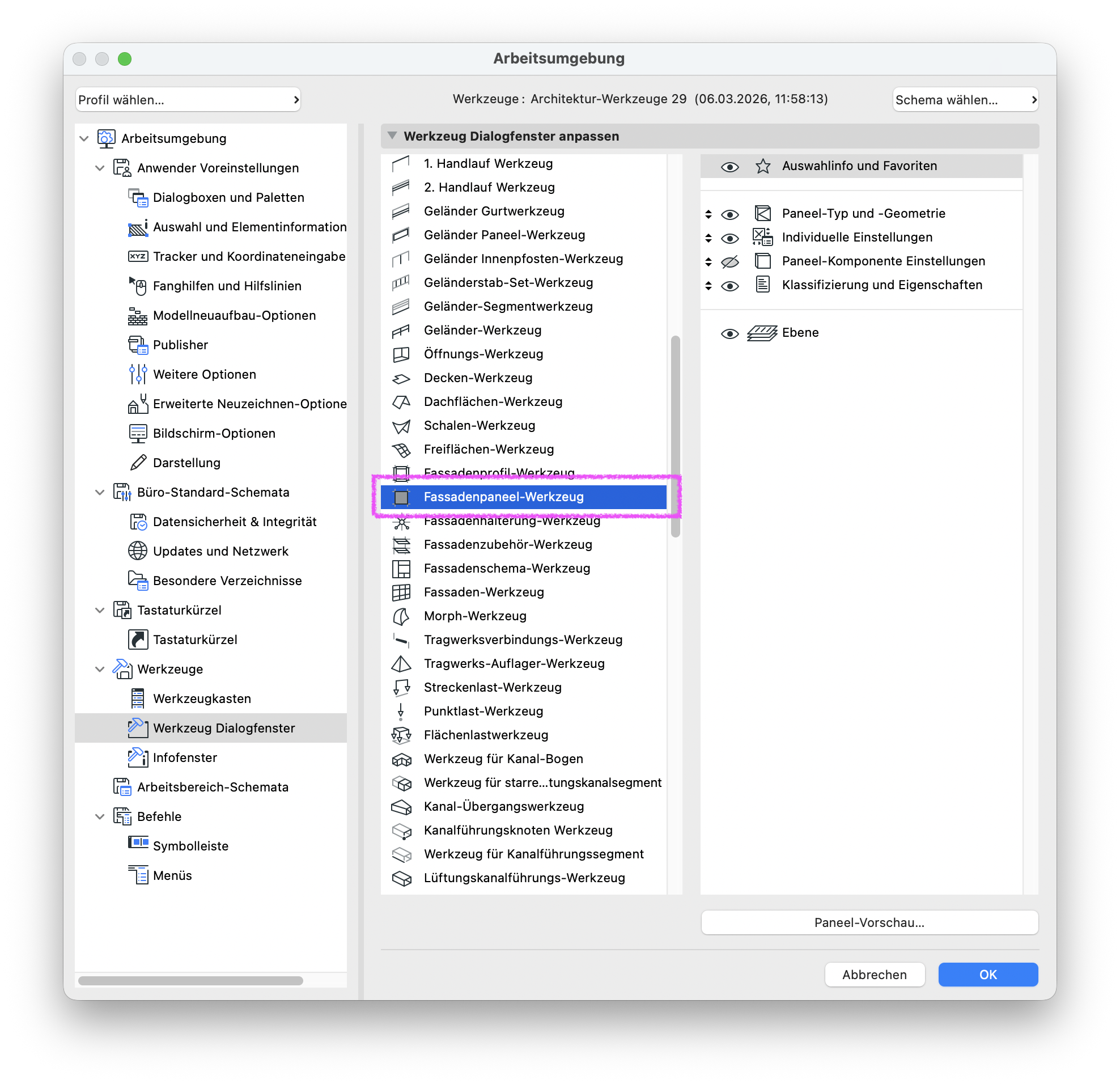

- Das Fassadenpaneel-Werkzeug auswählen:

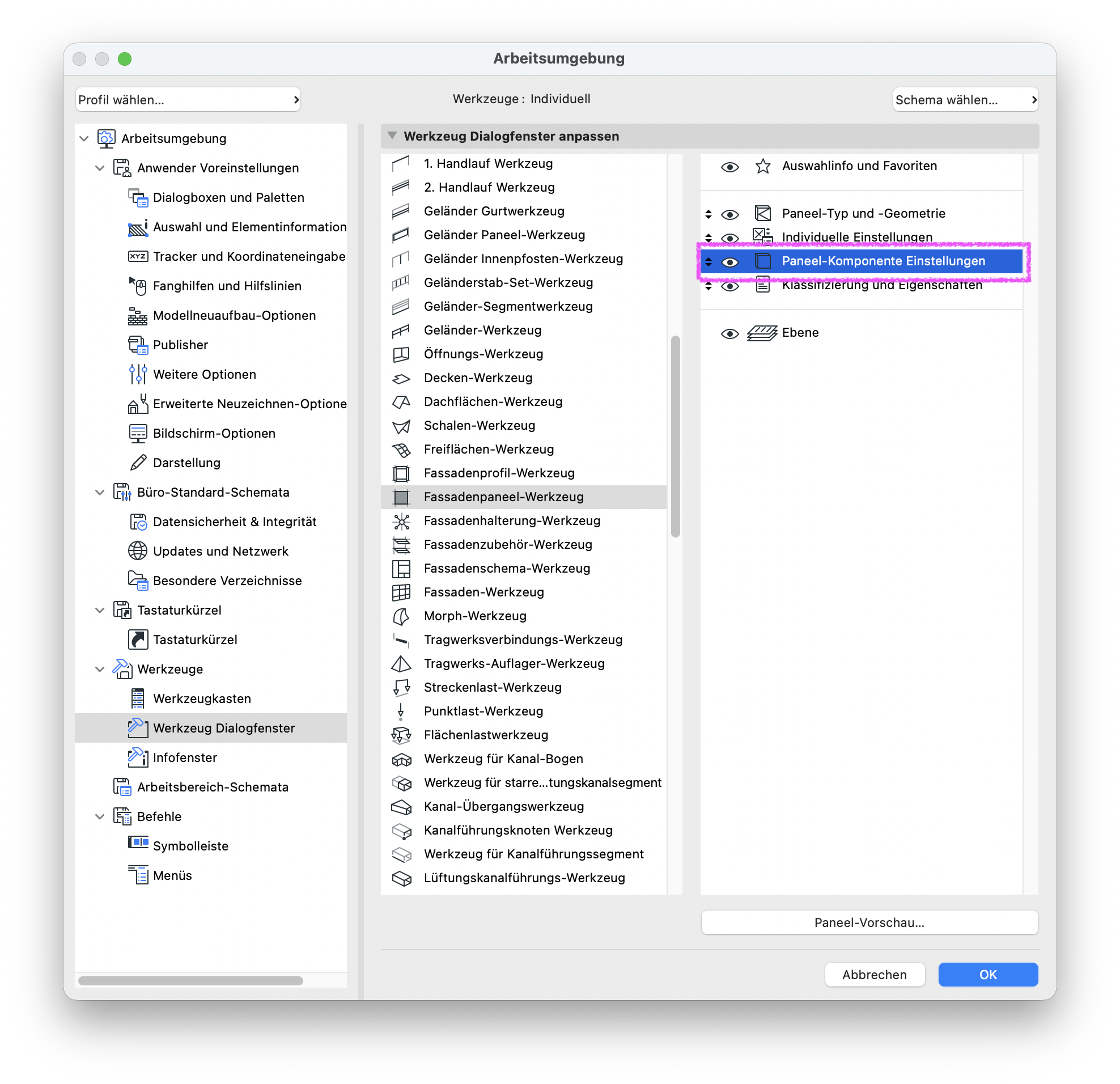

- Für das Fassadenpaneel-Werkzeug die Option Paneel-Komponente Einstellungen sichtbar schalten und mit OK bestätigen.
Hinweis:

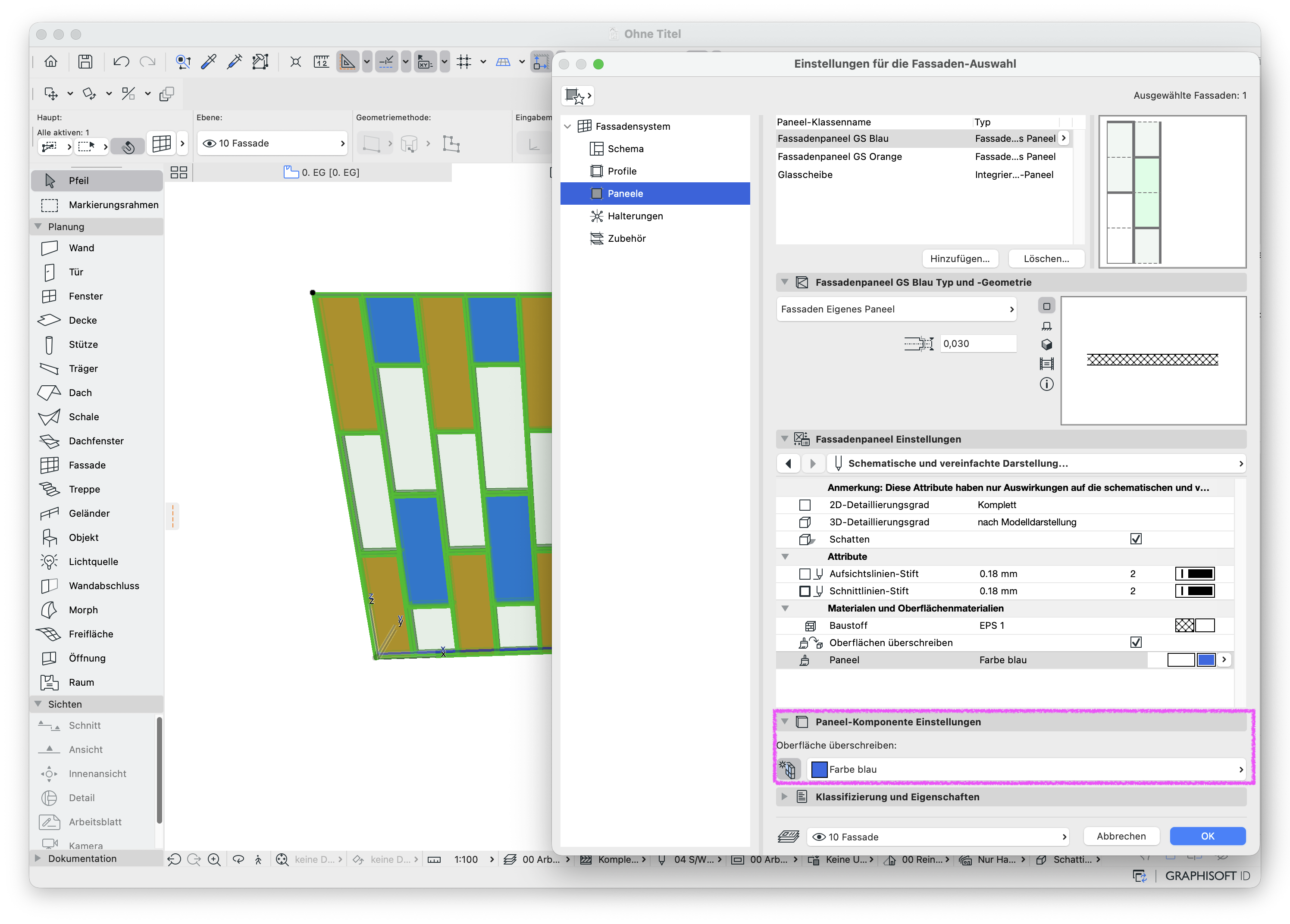

Wenn die Arbeitsumgebungs-Einstellung auf Dauer erhalten bleiben soll, muss das Werkzeug-Schema und Arbeitsumgebungs-Profil gesichert werden. Weitere Informationen bietet das Troubleshooting Anpassungen in der Arbeitsumgebung bleiben nicht erhalten. - Danach kann in den Fassaden-Einstellungen für Paneele im Reiter Paneel-Komponente Einstellungen die Oberfläche überschrieben werden:

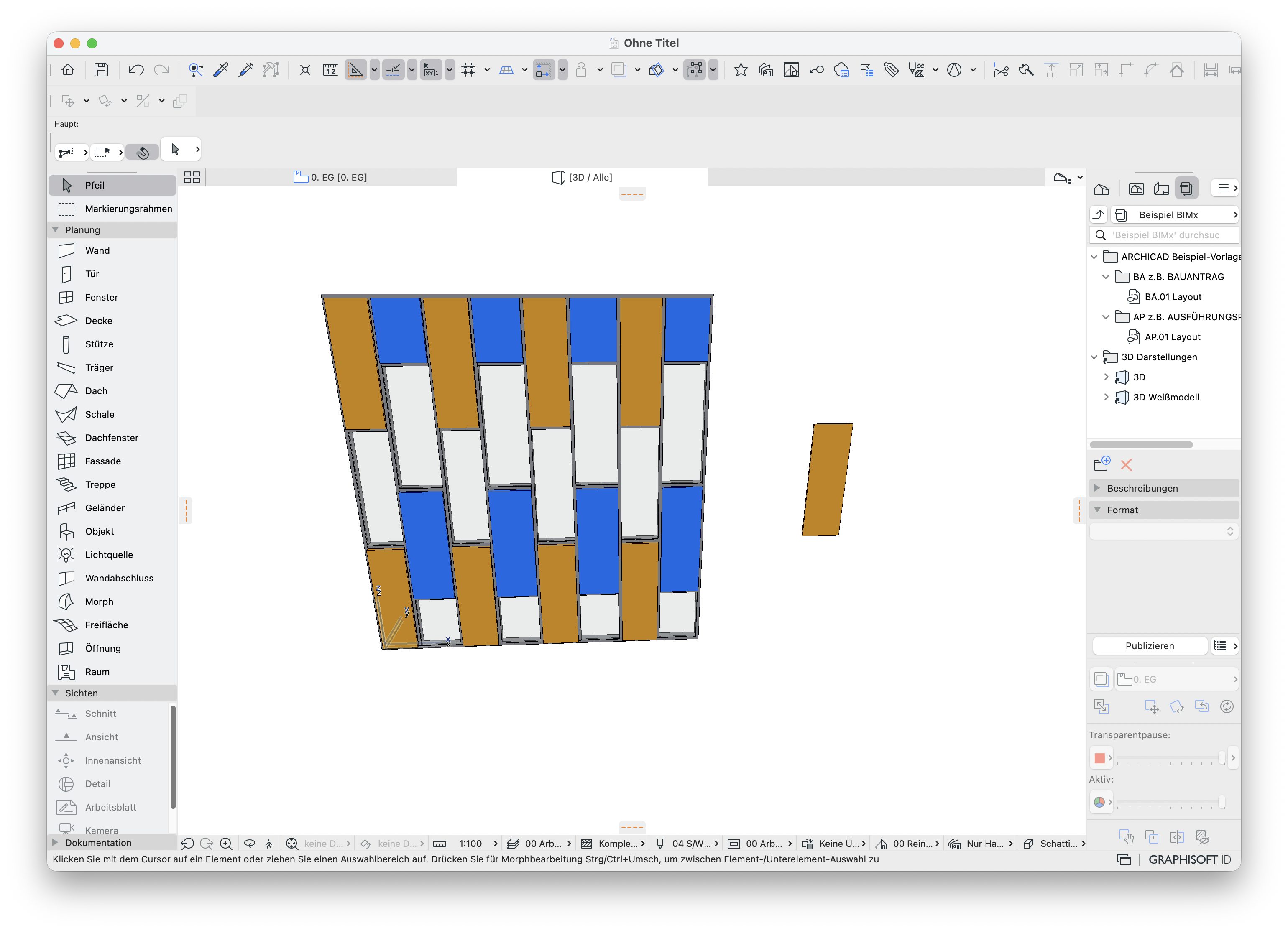

- Die Änderungen für diesen Punkt werden im 3D angezeigt:
Hinweis:

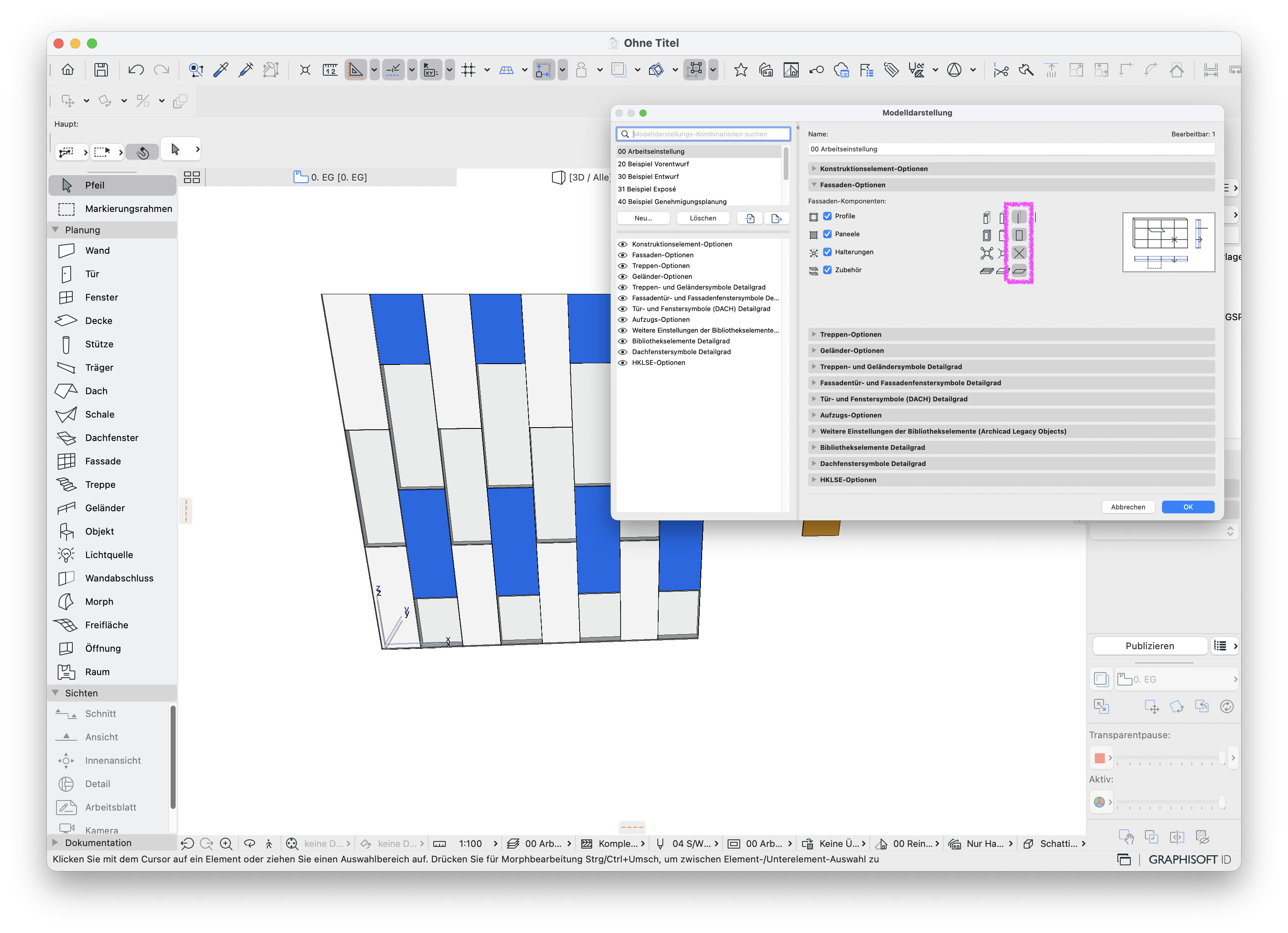

Die unter Fassadenpaneel Einstellungen > Schematische und vereinfachte Darstellung... > Material und Oberflächenmaterialien getätigte Oberflächenüberschreibung gilt nur für eine schematische bzw. vereinfachte Modelldarstellung, nicht für die komplette Darstellung.
