Mehrere Führungs-Segmente mit unterschiedlichen Durchmessern entlang einer Flucht führen

Problemstellung

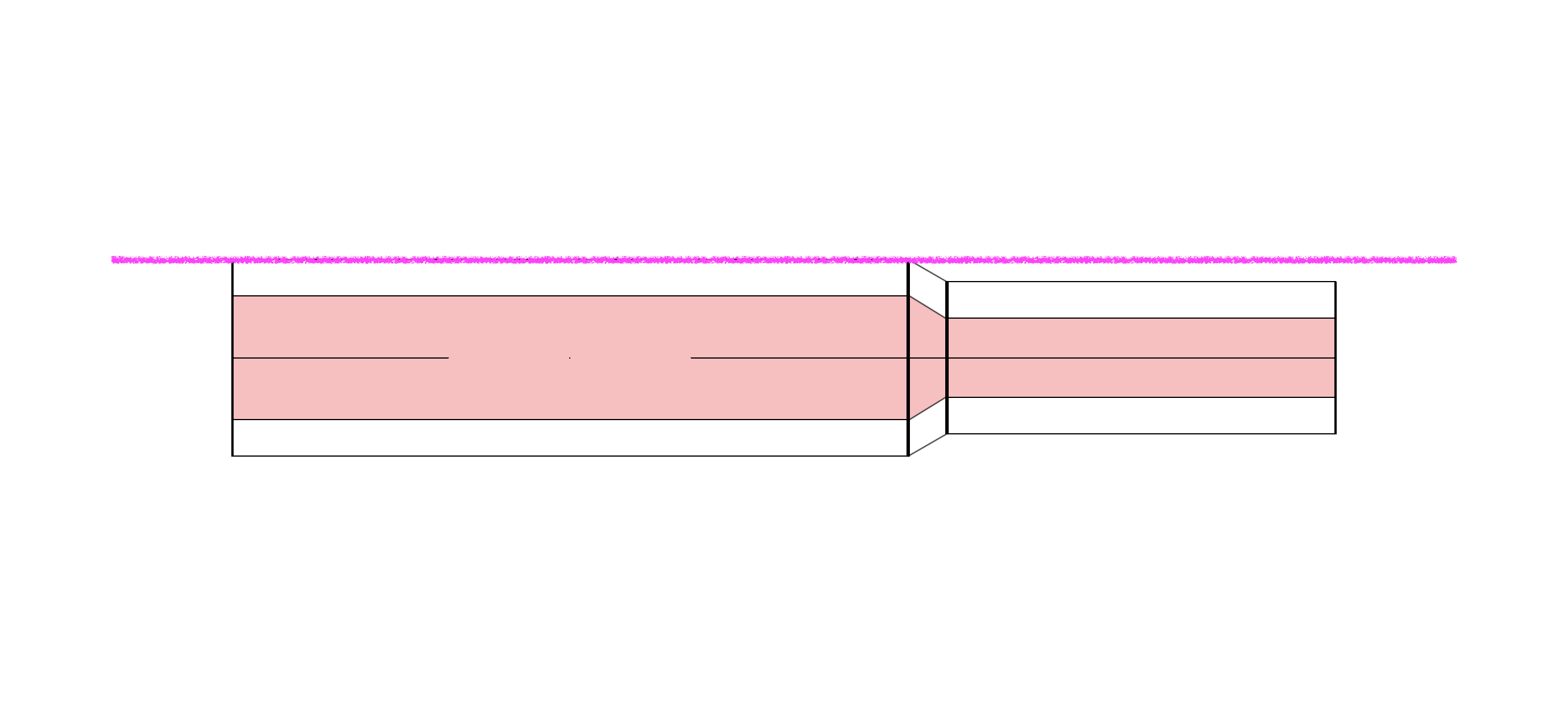

Rohre oder Kanäle eines HKLSE-Systems, welche im Leitungsverlauf eine Veränderung des Durchmessers haben, weisen im Bereich der Verbindung eine Verjüngung bzw. Verbreiterung auf. Das Verbindungsstück verläuft konisch und die Führungs-Segmente lassen sich nicht zusammen mit dem Verbindungsstück an einer Flucht bzw. Achse ausrichten.

Troubleshooting

Position der Referenzachse prüfen

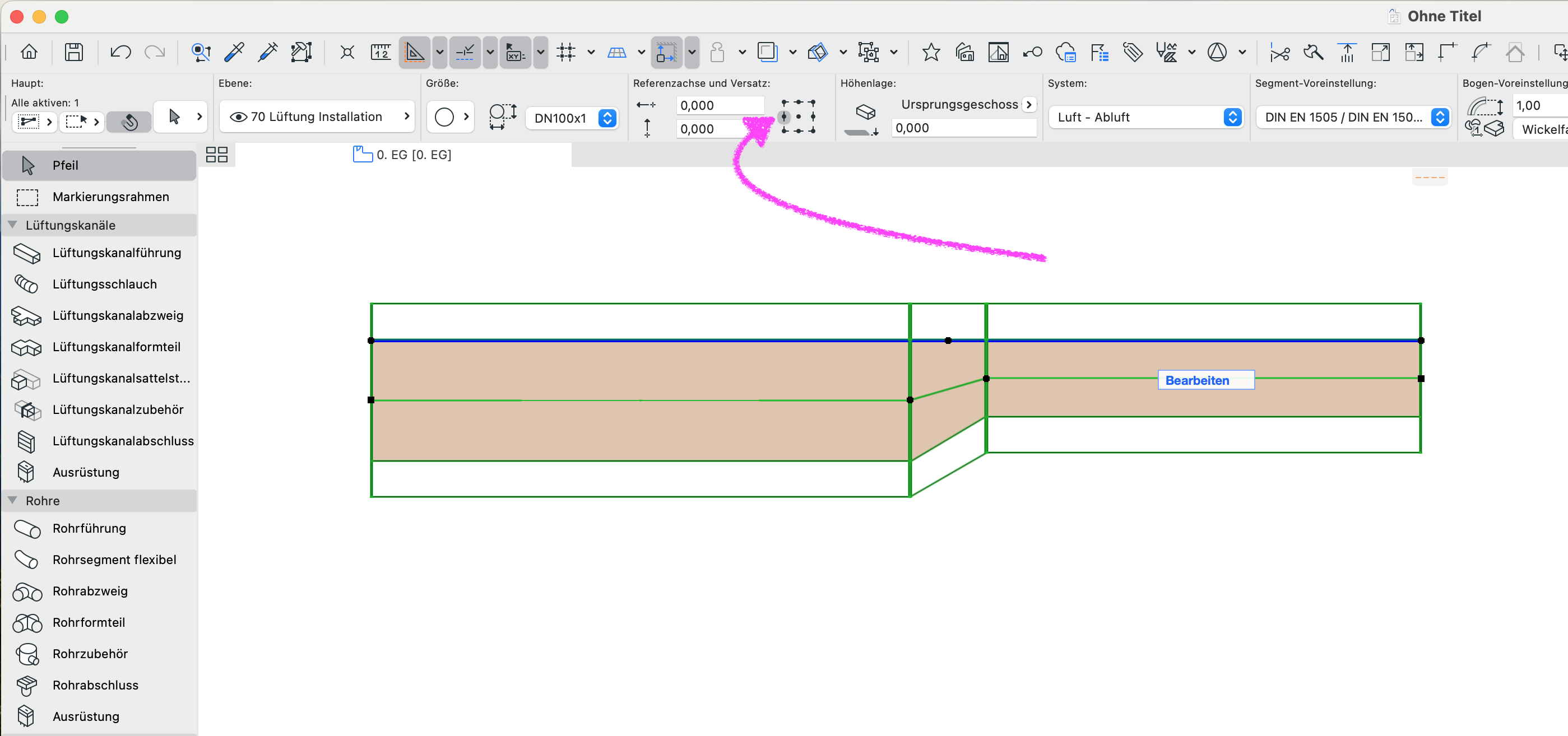

Die Referenzlinie liegt standardmässig in der Mitte eines Führungs-Segments. Vor dem Aufziehen des Objektes gilt es die Position der Referenzachse entspr. zu definieren:

Hinweis:

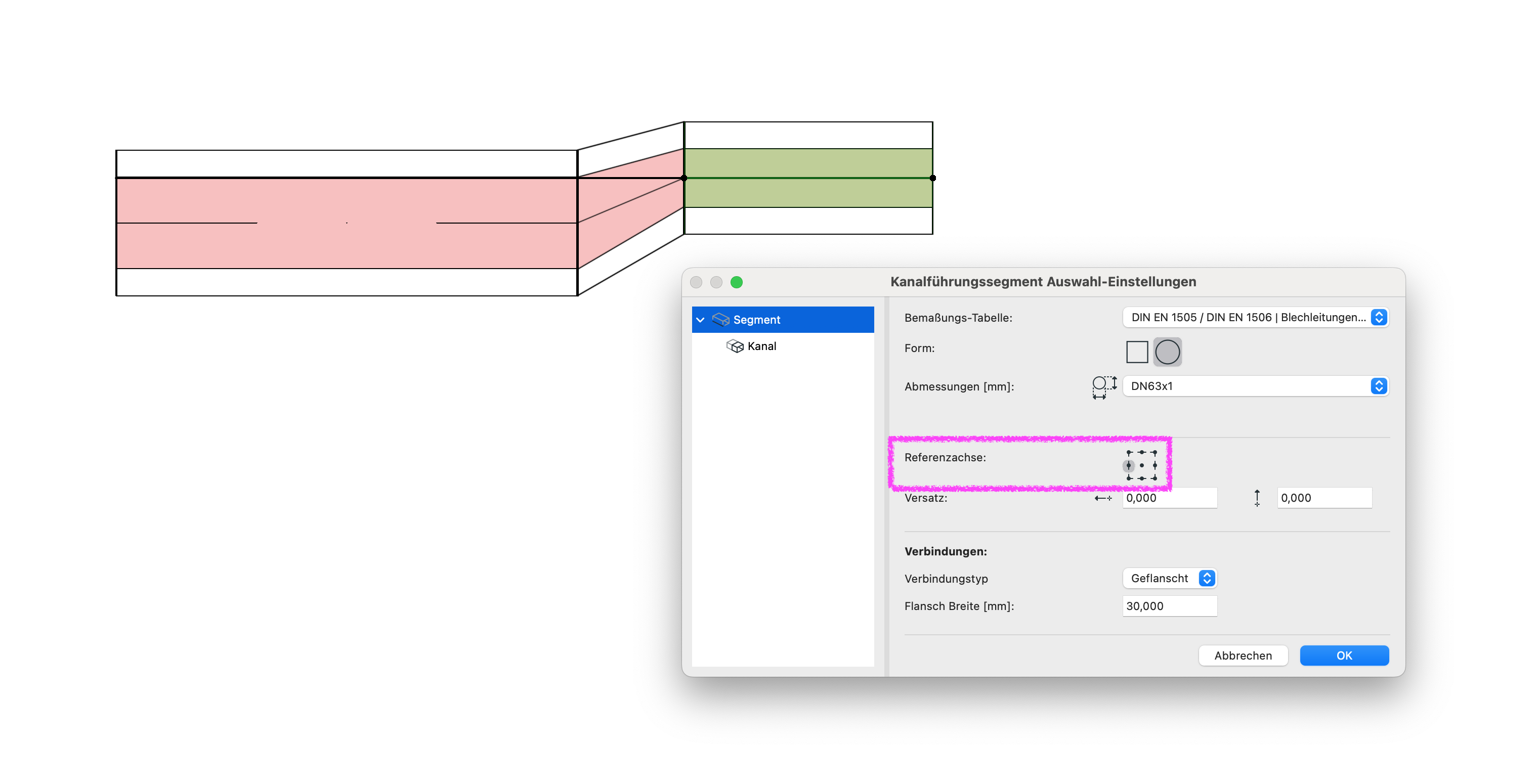

Die Position der Referenzachse kann auch nachträglich angepasst werden:

1. HKLSE-Objekt auswählen.
2. Mit einem Klick auf Bearbeiten den Bearbeitungsmodus öffnen.
3. Führungs-Segment auswählen.
4. Führungs-Segment Auswahl-Einstellungen öffnen.
5. Unter der Rubrik Segment die Referenzachse anpassen.

Um die Referenzlinie in 2D-Ansichten zu sehen, gilt es diese unter Ansicht > Bildschirmdarstellungs-Optionen > HKLSE-Referenzlinien zu aktivieren.
