Problemstellung
Die Einstellungen für den Schichteinzug bei einem Tor-Objekt wirken sich je nach Tor-Konstruktion unterschiedlich aus. Bei bestimmten Tor-Objekten – beispielsweise Sektionaltoren – kann der äußere Schichteinzug nicht erstellt werden.
Troubleshooting
Bei einigen Tor-Objekten steht die Funktion für den äußeren Schichteinzug konstruktionsbedingt nicht zur Verfügung. In solchen Fällen kann sich wie folgt beholfen werden:
1. Rechteckige Fensteröffnung platzieren

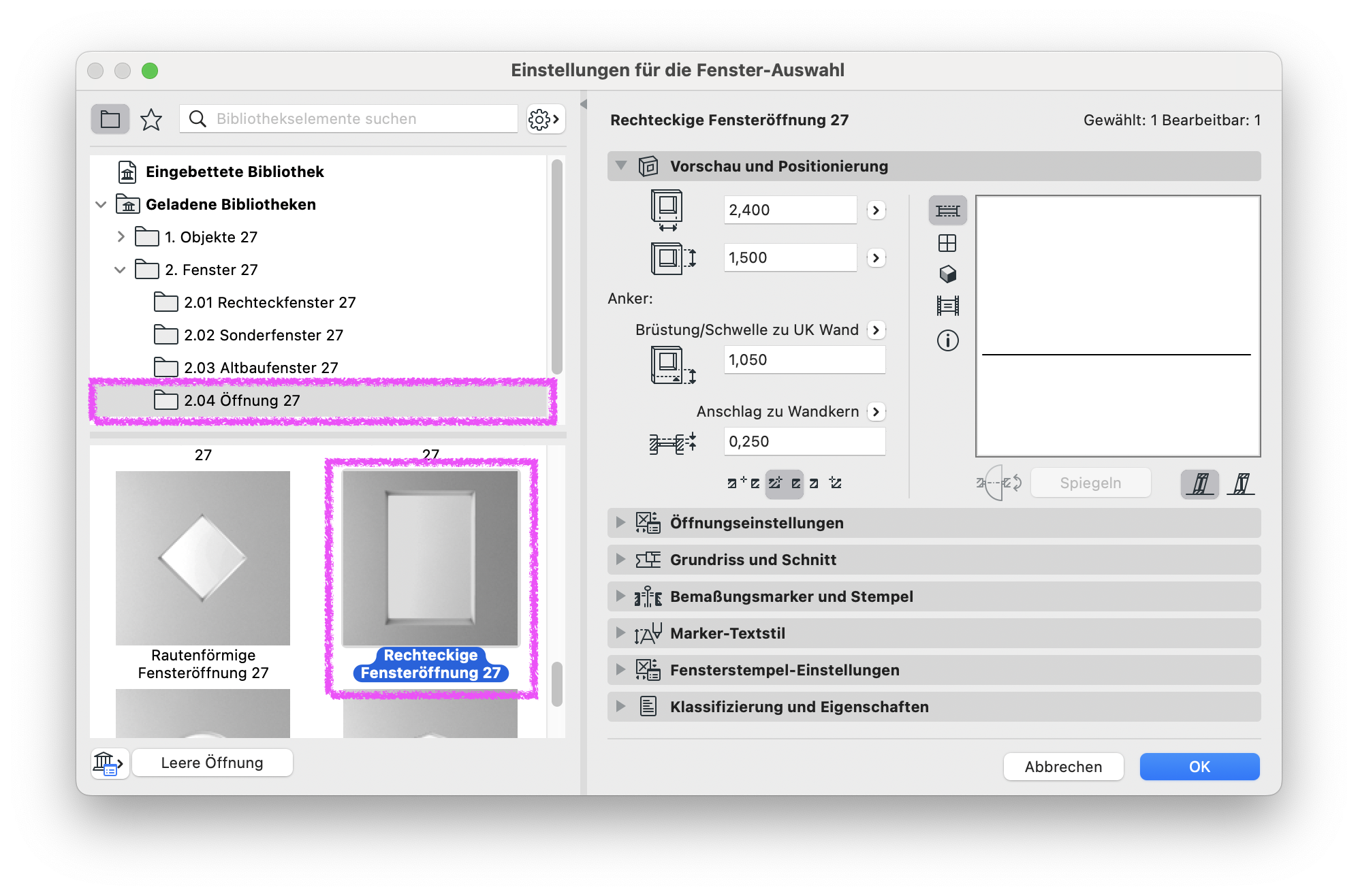

Öffnung in der Wand mittels dem Objekt Rechteckige Fensteröffnung erstellen:
Hinweis:
Die Abmessungen der Öffnung sind so einzustellen, dass unter Berücksichtigung des Schichteinzugs (siehe Schritt 2) die lichten Öffnungsmaße der gewünschten Toröffnung erreicht werden.
2. Einstellungen für die Rechteckige Fensteröffnung tätigen
Einstellungen für die Fenster-Auswahl > Öffnungseinstellungen > Anschlag...

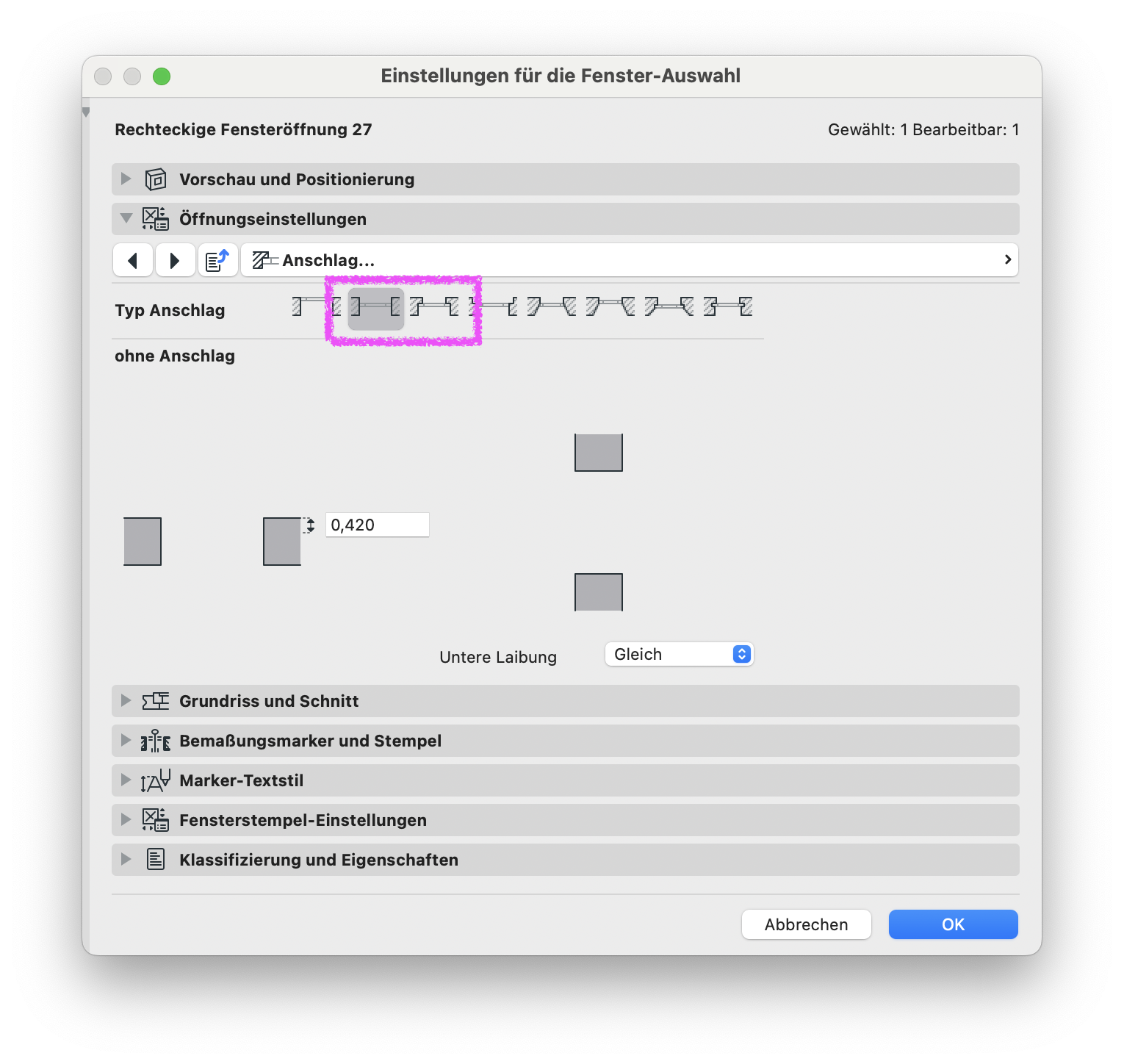

Einer der markierten Anschläge ist zu aktivieren:
Einstellungen für die Fenster-Auswahl > Öffnungseinstellungen > Wandabschluss...

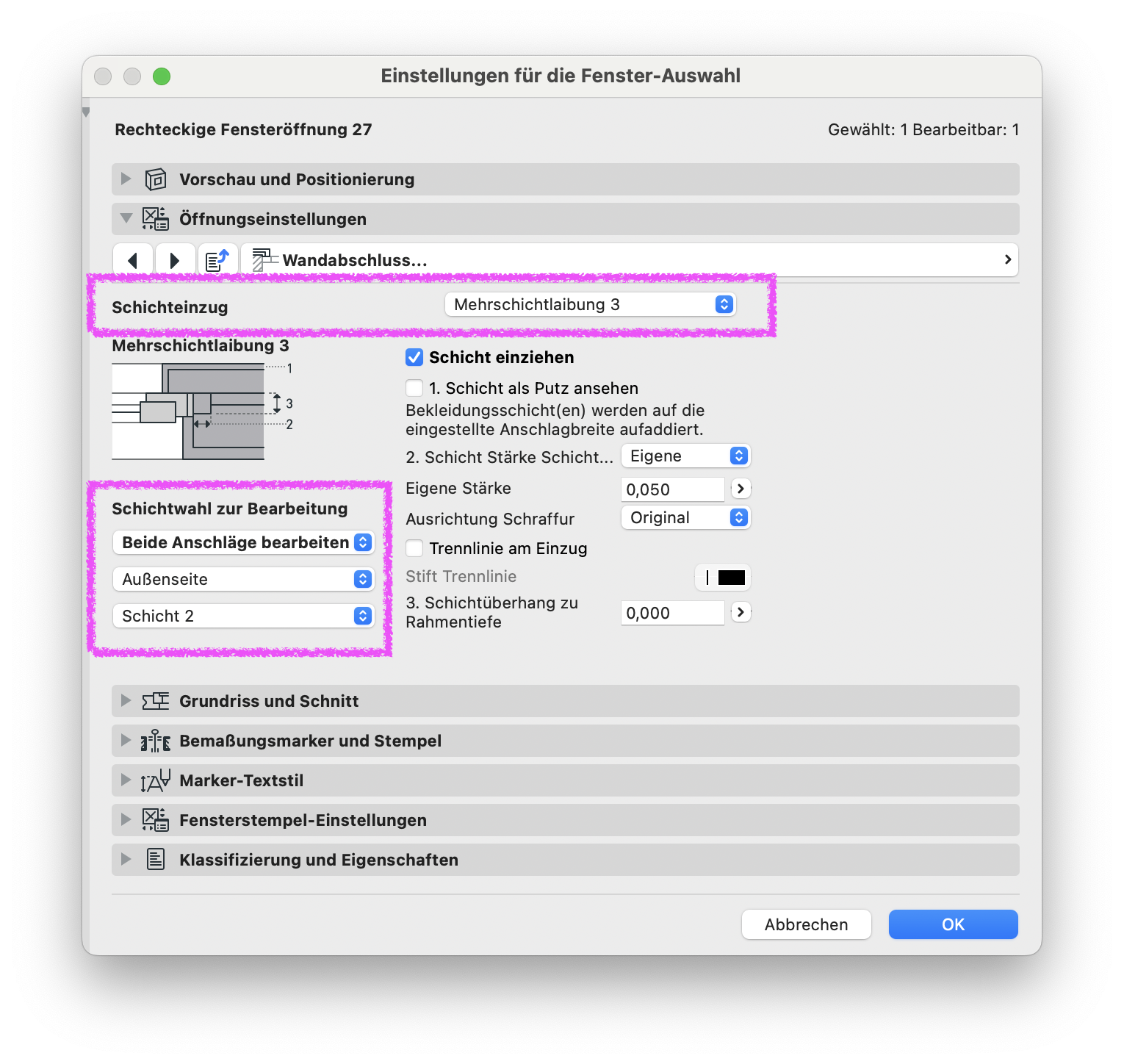

- Bei Schichteinzug die Option Mehrschichtlaibung 3 aktivieren.
- Bei Schichtwahl zur Bearbeitung entsprechende Einstellungen für die relevanten Schichten konfigurieren.
- die Option Schicht einziehen aktivieren.
3. Tor-Objekt platzieren

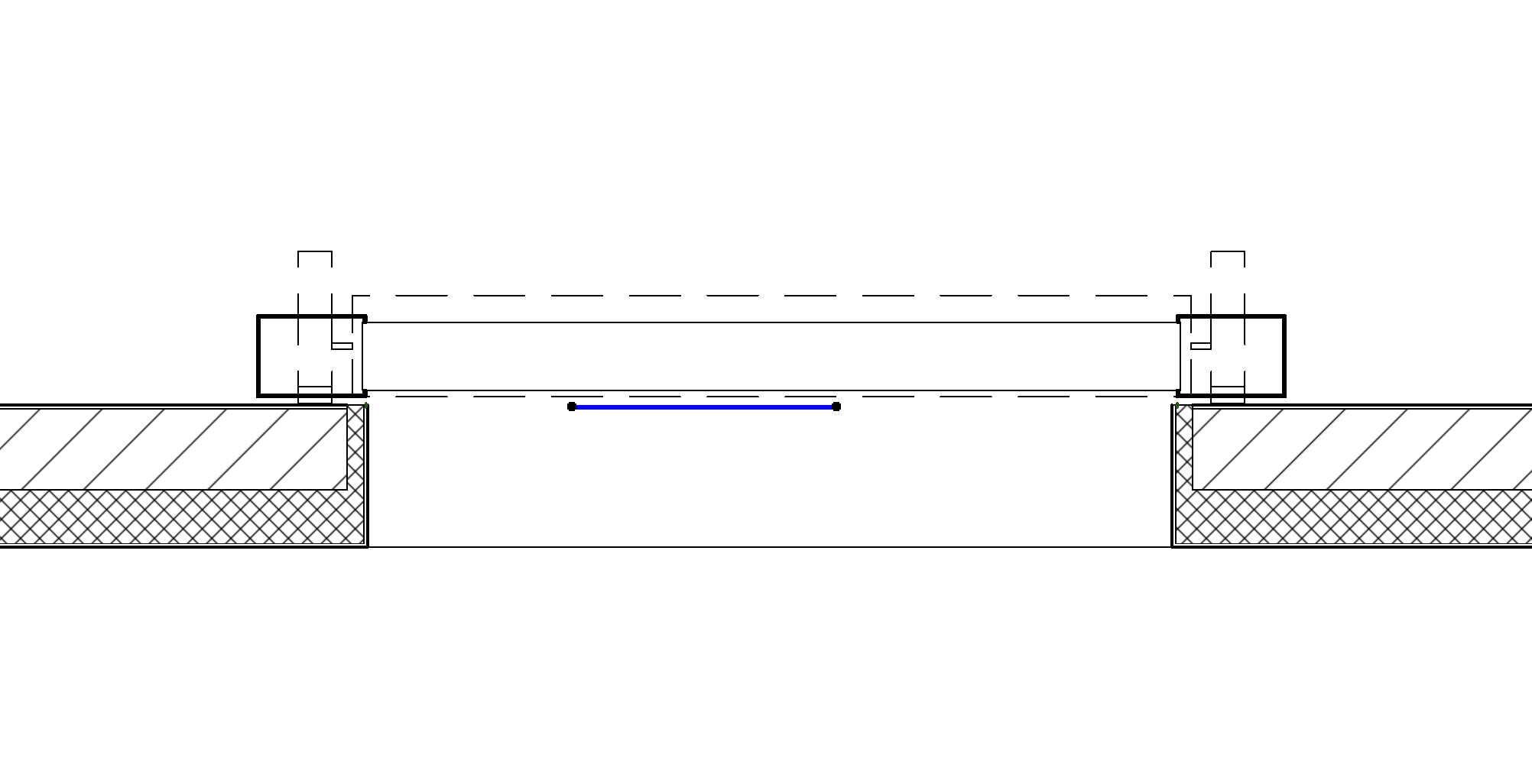

Das Tor-Objekt in einer separaten Wand platzieren und an die entsprechende Position im Grundriss verschieben.
Hinweise:
- Es empfiehlt sich die Wandstärke und die Höhe auf ein Minimum einzustellen, so dass die Wand in den Plandarstellungen nicht sichtbar ist.
- Des Weiteren sollte die Wand nicht in derselben Klassifzierung klassifziert sein wie die herkömmlichen Wände in der Projektdatei (relevant für Auswertungen, etc.).
