Problemstellung

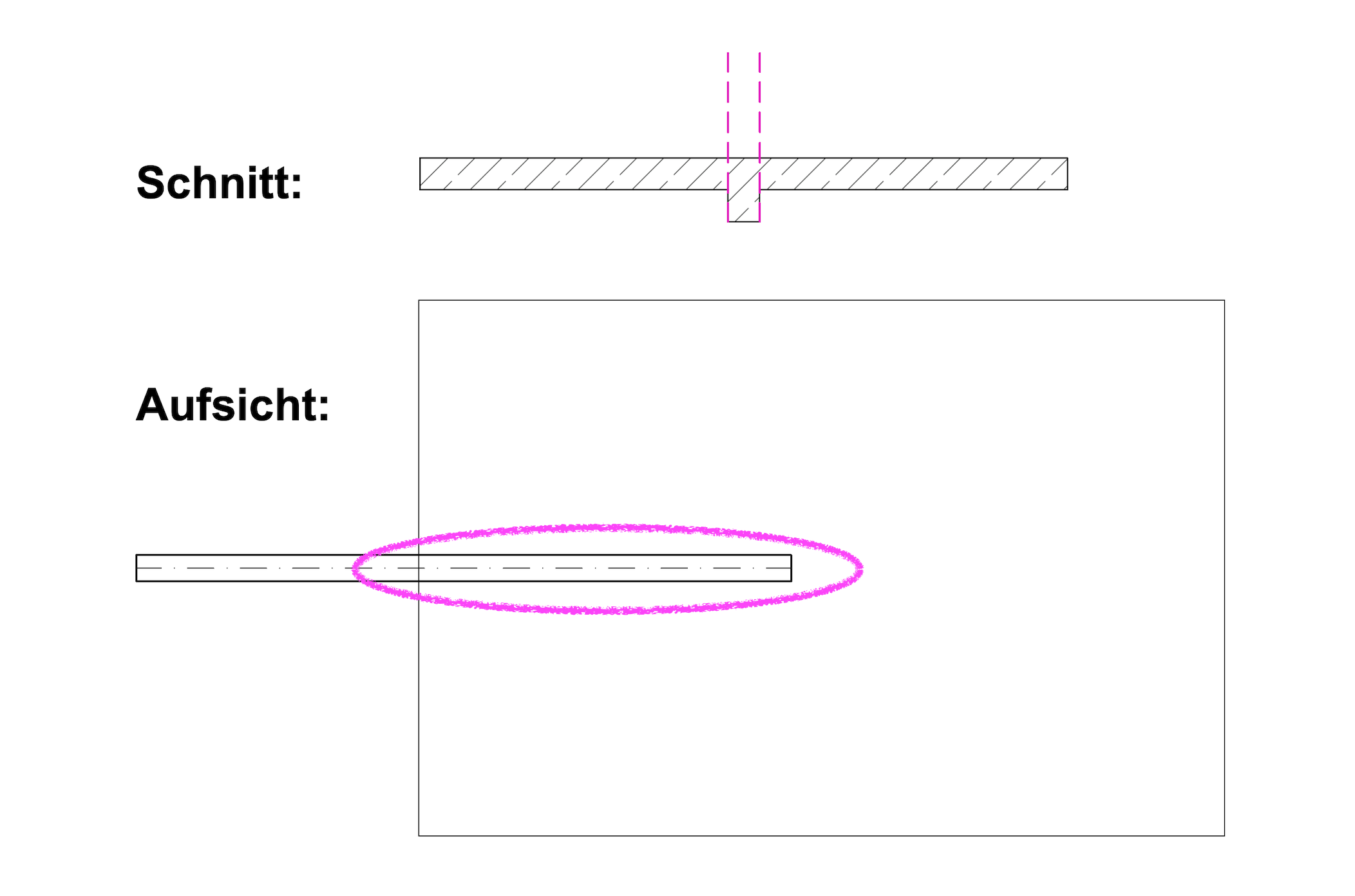

Ein unter einer Decke verlaufender Träger lässt sich nicht mit gestrichelten Konturlinien im Grundriss darstellen sondern nur mit Volllinien.
Troubleshooting

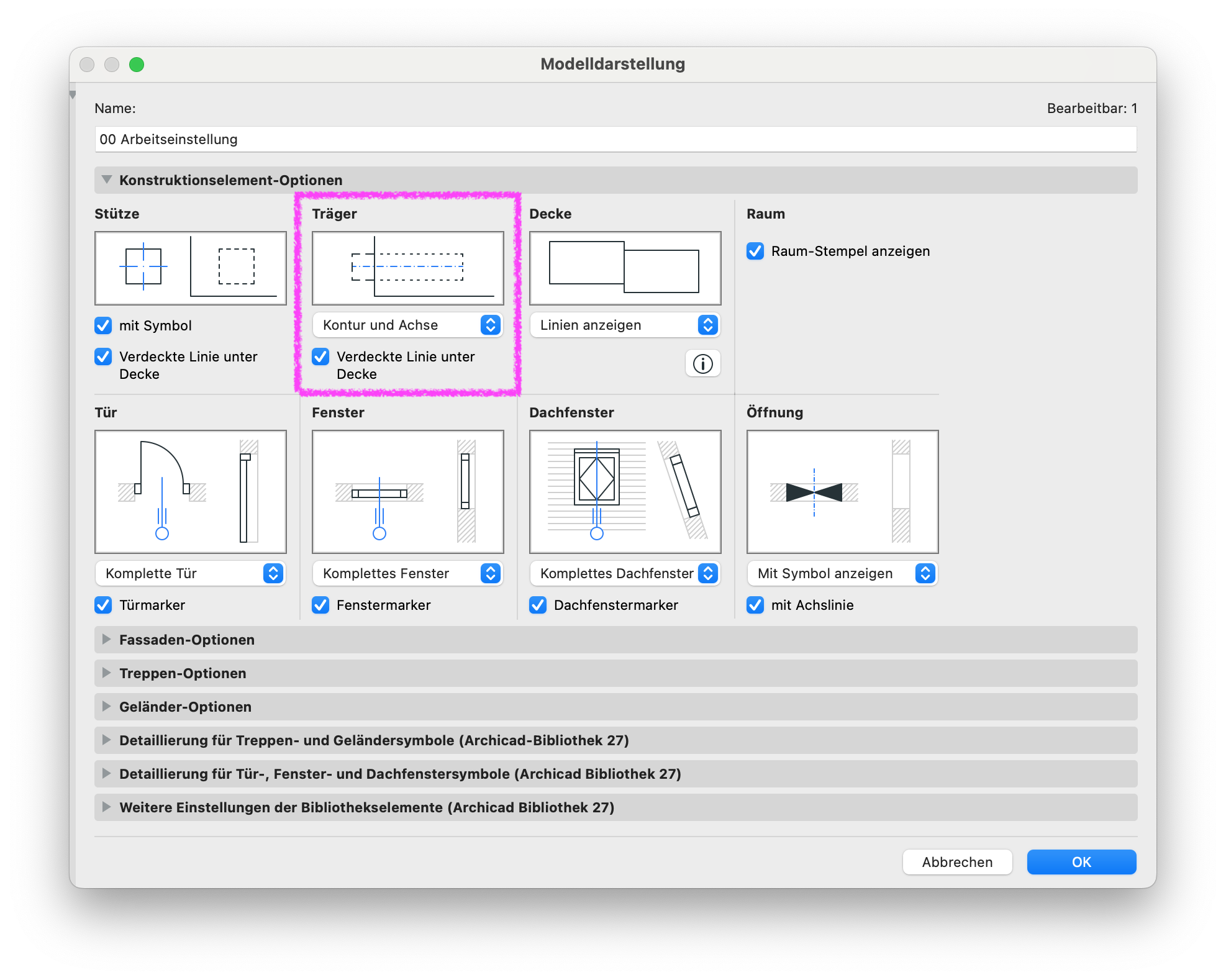

1. Einstellungen der Modelldarstellung prüfen
- Dokumentation > Modelldarstellung > Modelldarstellung XY > Konstruktionselement-Optionen öffnen.
- Für das Konstruktionselement Träger muss Kontur und Achse oder Nur Kontur eingestellt sein.
- Die Option Verdeckte Linie unter Decke muss aktiviert sein.

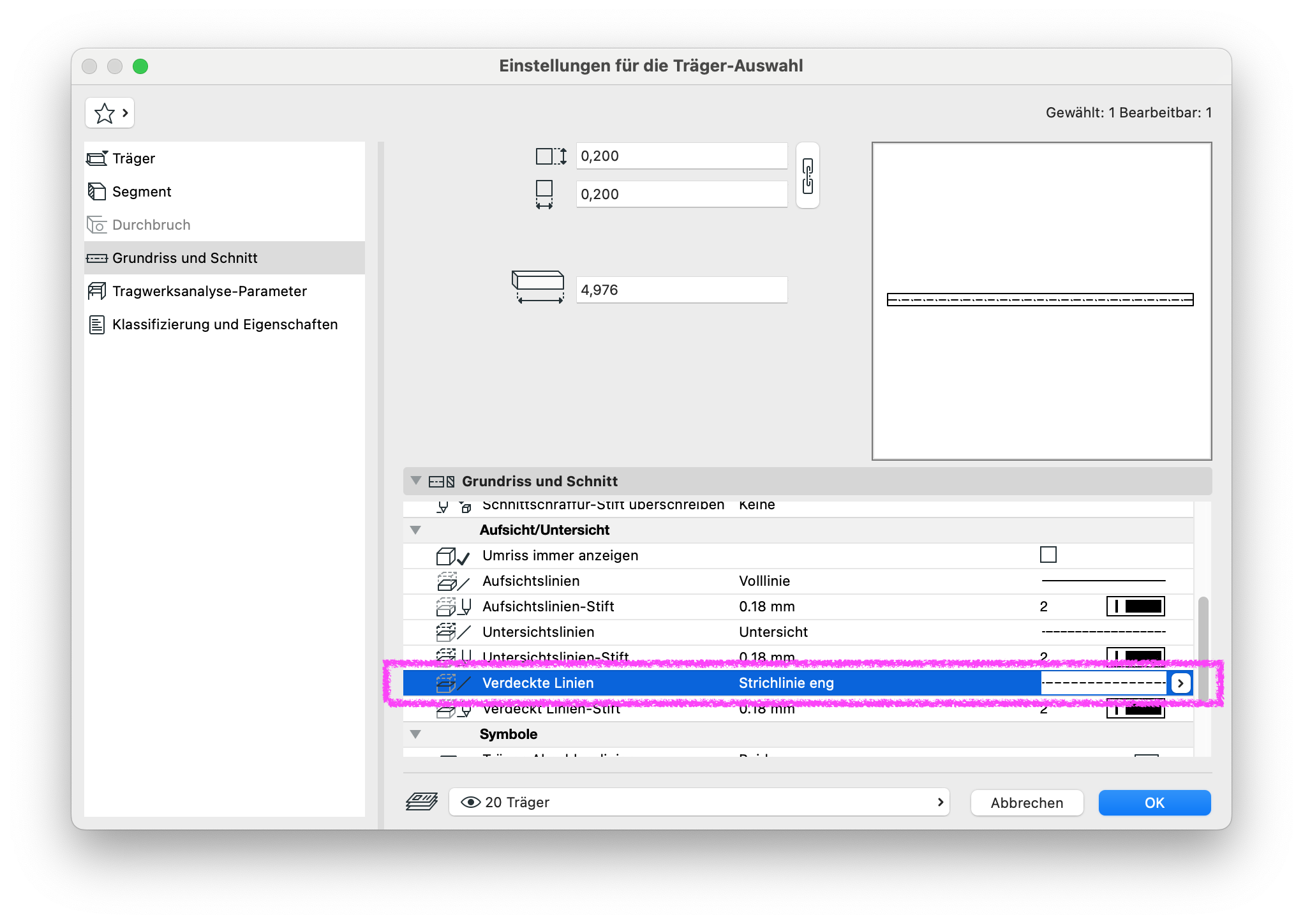

2. Träger-Einstellungen prüfen
- Einstellungen für die Träger-Auswahl > Grundriss und Schnitt > Aufsicht/Untersicht öffnen.
- Der gewünschte Linientyp für die Verdeckten Linien einstellen.
