Raumstempel bei gedrehter Orientierung im Grundriss verrutscht

Problemstellung

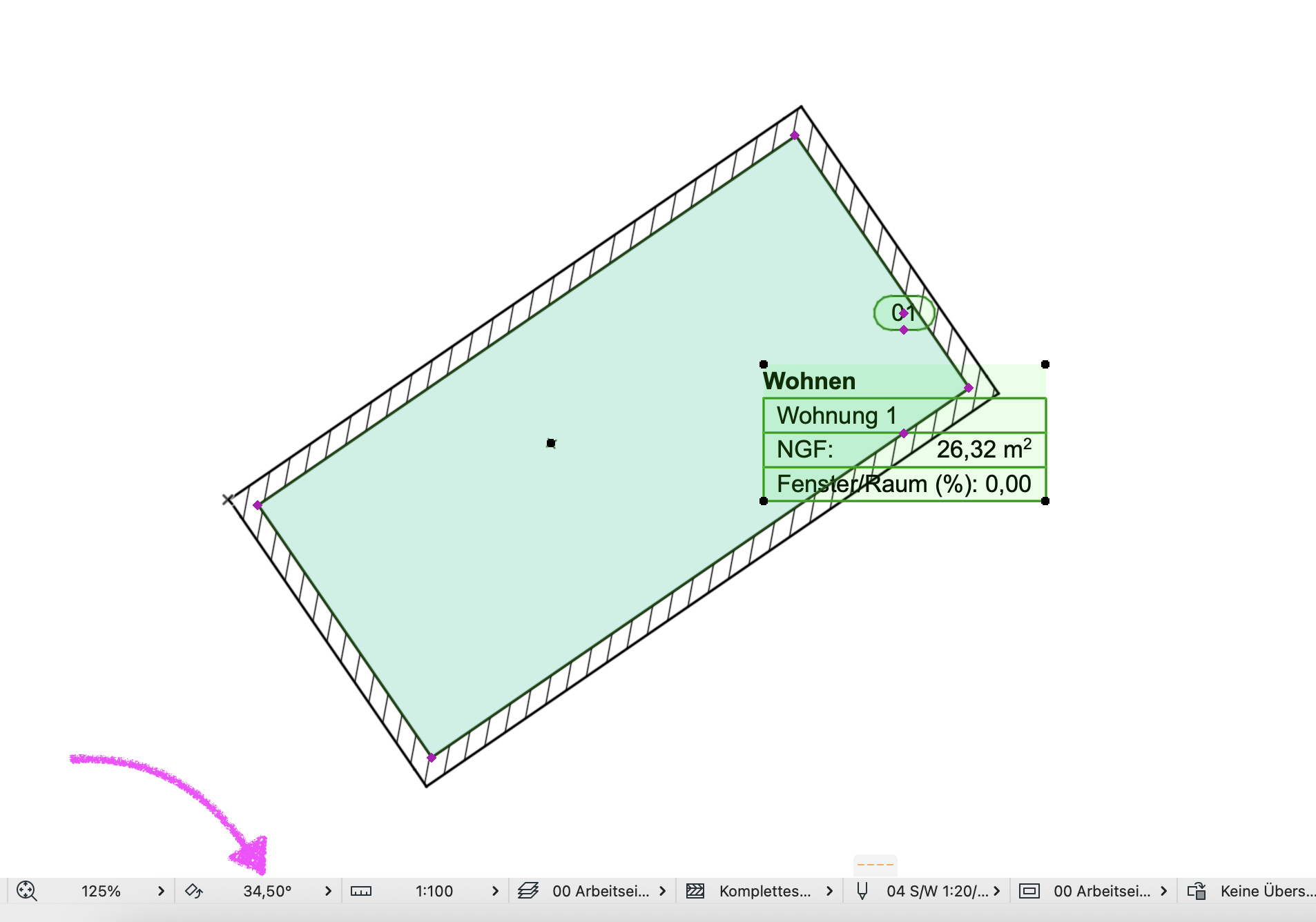

Im Grundriss sind Raumstempel platziert und es wird mit einer gedrehten Orientierung gearbeitet. In der Grundrissdarstellung mit der gedrehten Orientierung sind die Raumstempel bzw. die Raumstempel-Textblöcke verrutscht und liegen an den falschen Positionen.

Troubleshooting

1. Räume mit Etikett etikettieren

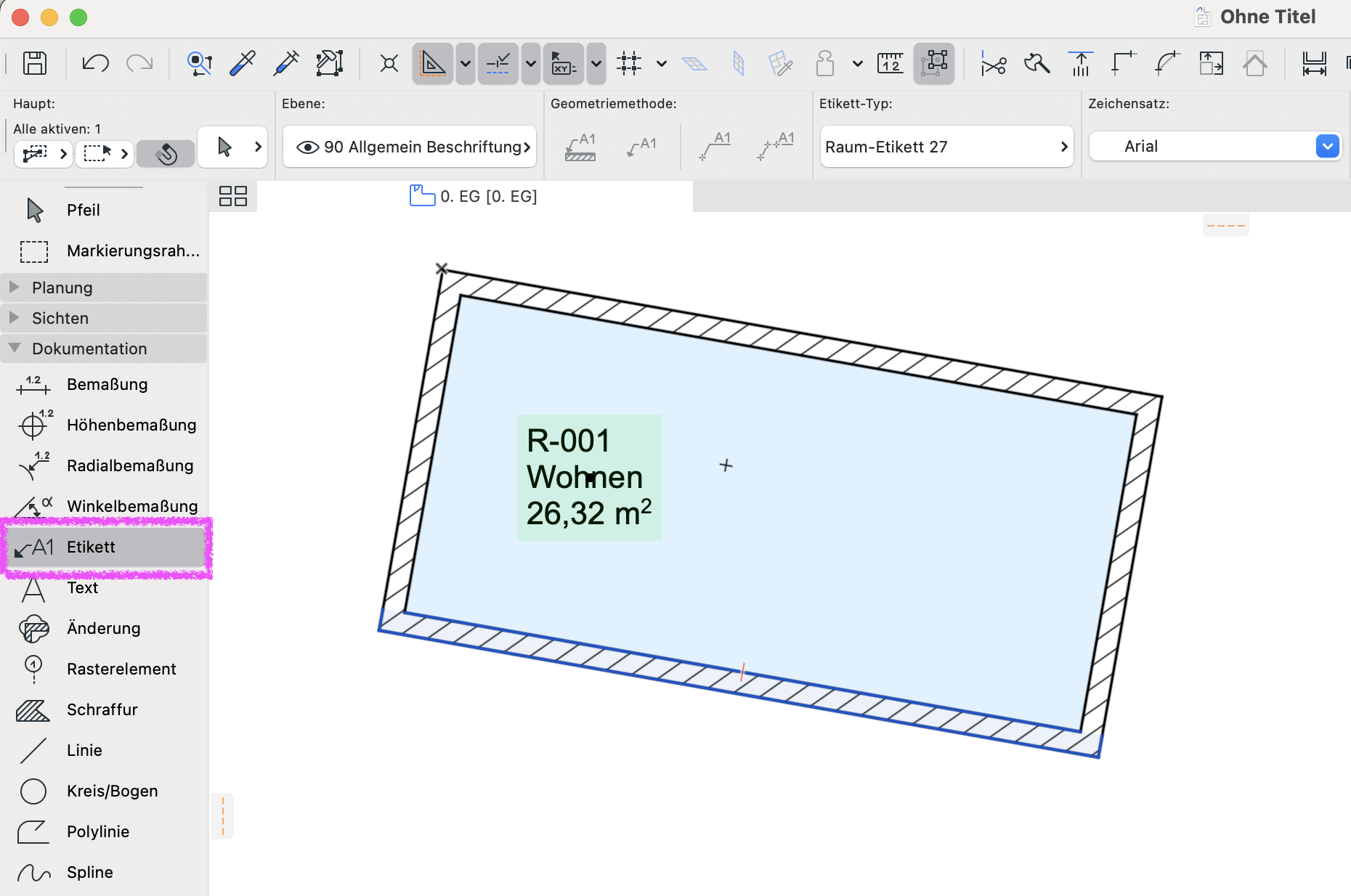

• Dokumentation > Dokumentationswerkzeuge > Etikett

Wenn mit einer gedrehten Orientierung in der Grundrisszeichnung gearbeitet wird, ist es empfehlenswert, die Raumflächen mit dem Etikett-Werkzeug zu etikettieren, anstelle die Raumstempel-Textblöcke zu verwenden.

Hinweis:

• Sobald die Position des Raumstempel-Textblockes im Grundriss mit dem Befehl aus der Pet-Palette "Knotenpunkt verschieben" verändert wurde, geschieht die Rotation des Raumstempel-Textblockes nicht mehr um das ursprüngliche Zentrum, sobald die Orientierung in der Grundrisszeichnung verändert wird.
• Insbesondere im Zuge der Arbeit mit Hotlinks ist es von Relevanz, ob die Position des Raumstempel-Textblockes im Grundriss mit dem Befehl aus der Pet-Palette "Knotenpunkt verschieben" verändert wurde. Weitere Informationen zu dem Thema Hotlinks & Raumstempel bietet der folgende Link: Raumstempel aus Hotlink in der Host-Datei verrutscht

2. Raum-Etikett-Einstellungen prüfen

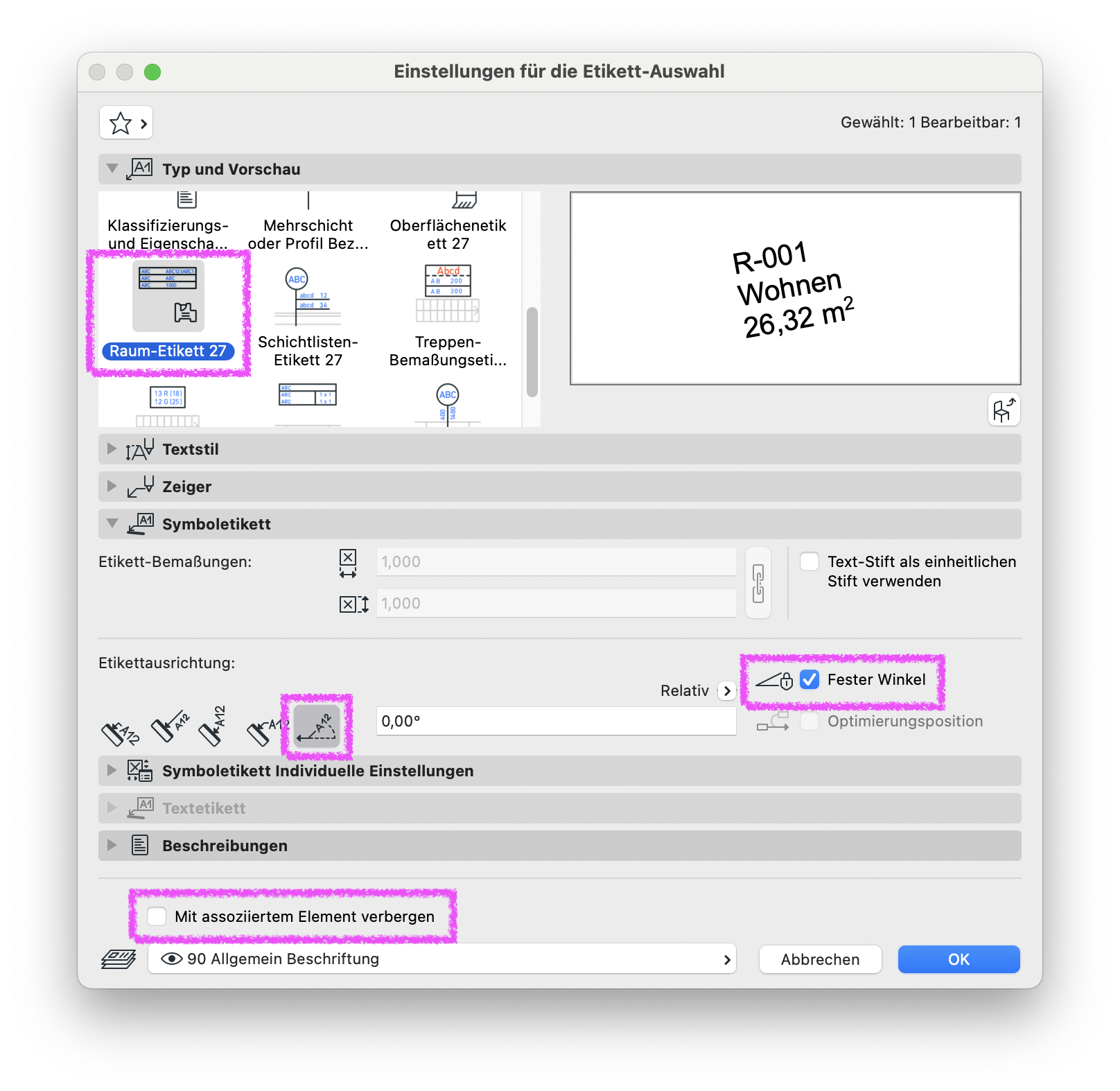

1. Einstellungen für die Etikett-Auswahl > Typ und Vorschau
2. Raum-Etikett oder Autotext-Etikett verwenden.
3. Einstellungen für die Etikett-Auswahl > Symboletikett
4. Etikettausrichtung auf Eigener Winkel stellen und gewünschte Grad-Zahl, z.B. 0,00°, eingeben.
5. Einstellung Fester Winkel aktivieren bzw. anhaken.
6. Einstellungen für die Etikett-Auswahl > Beschreibungen
7. Einstellung mit assoziiertem Element verbergen deaktivieren.

3. Raumstempel-Textblöcke ausblenden

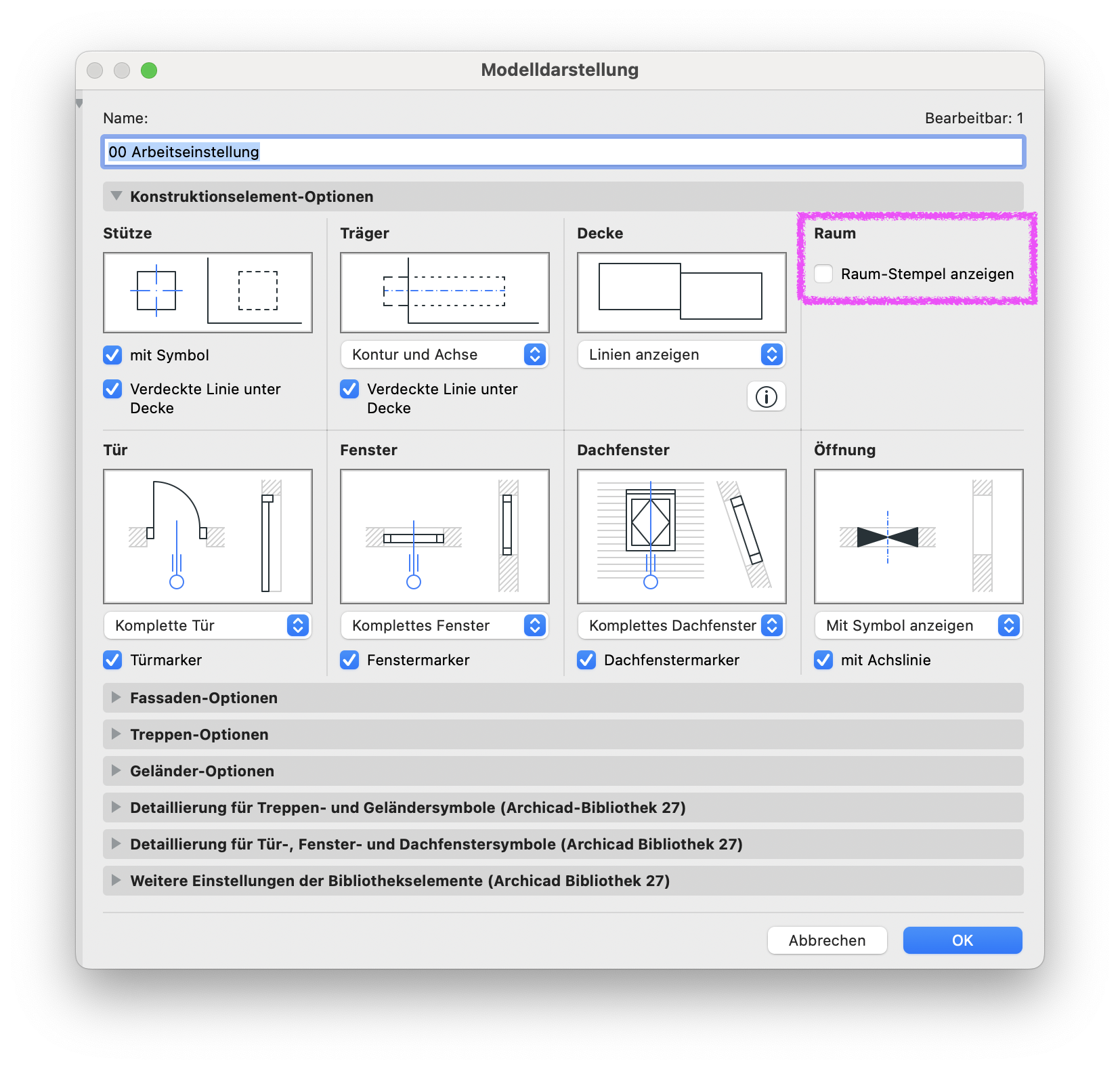

• Dokumentation > Modelldarstellung

Die Einstellung Raum-Stempel anzeigen deaktivieren, so dass lediglich die Etiketten in der Grundrisszeichnung angezeigt werden.

Hinweis:

Alternativ kann unter Dokumentation > Ebenen > Ebenen (Modelldarstellung)... die entspr. Ebene, auf welcher die Räume liegen, ausgeblendet werden.
