Problemstellung

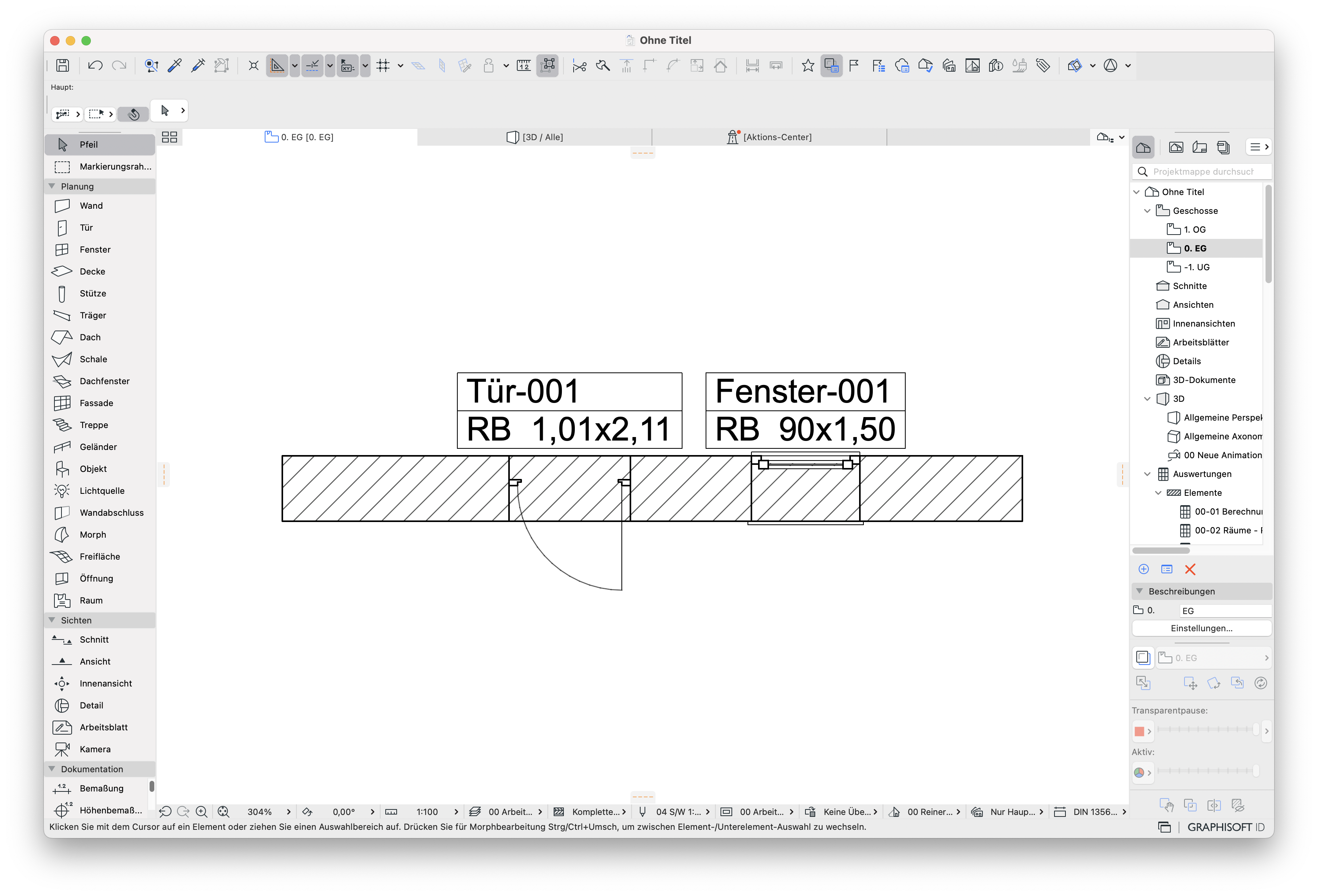

Die in Wände platzierten Fenster und Türen erhalten keine Öffnung in der Wand. Die Schraffur der Wand wird durch die Tür bzw. das Fenster nicht unterbrochen und läuft durch diese Elemente durch.
Troubleshooting
Falscher Umbau-Filter verwendet
- Fenster > Paletten > Umbau-Palette

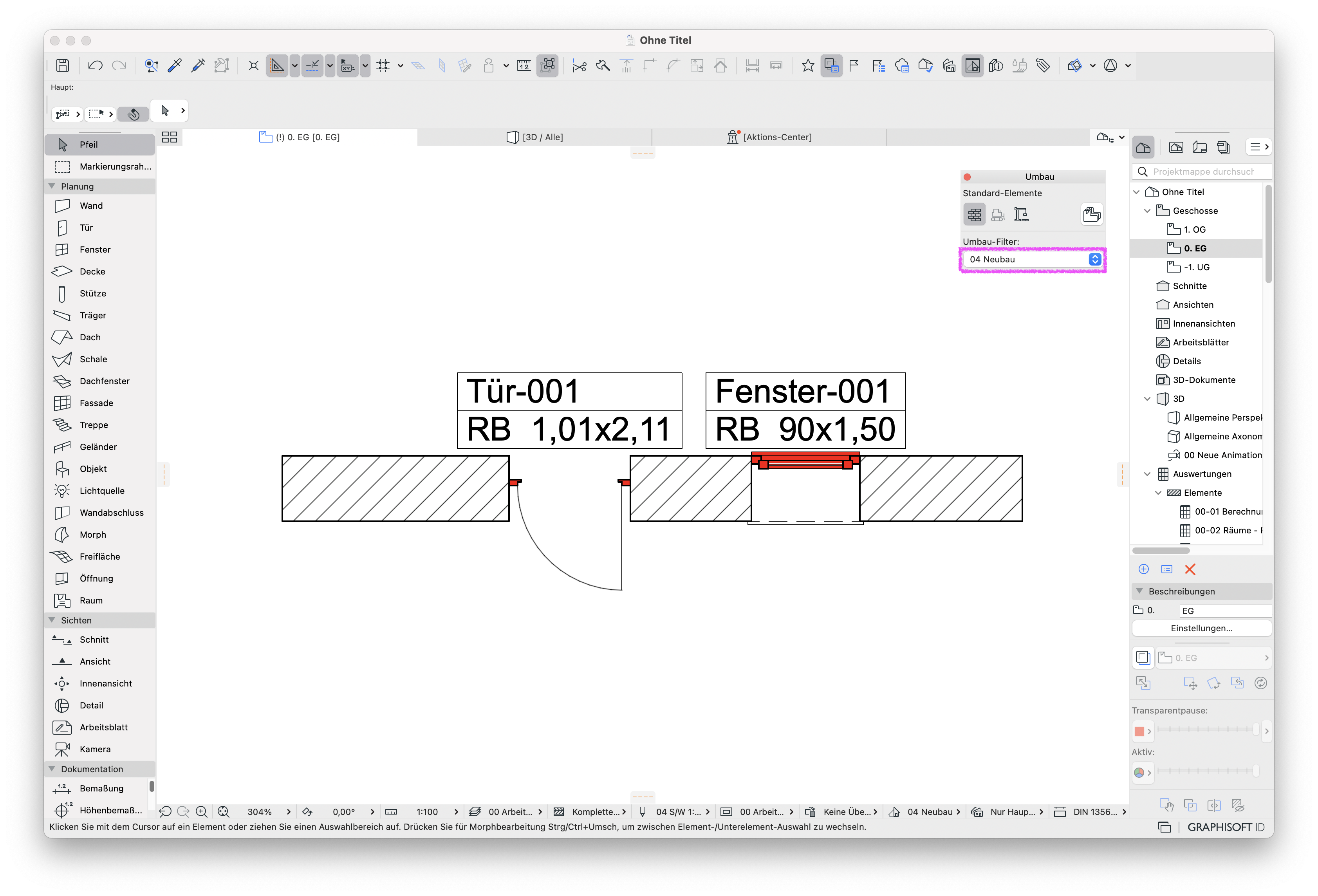

Wenn die durchlaufenden Wände ausgewählt werden, werden diese mit den Umbau-Filter Bestand in der Umbau-Palette angezeigt. Werden die Türen oder Fenster ausgewählt werden, erscheinen diese mit dem Umbau-Filter Neubau in der Umbau-Palette.
|
|
|

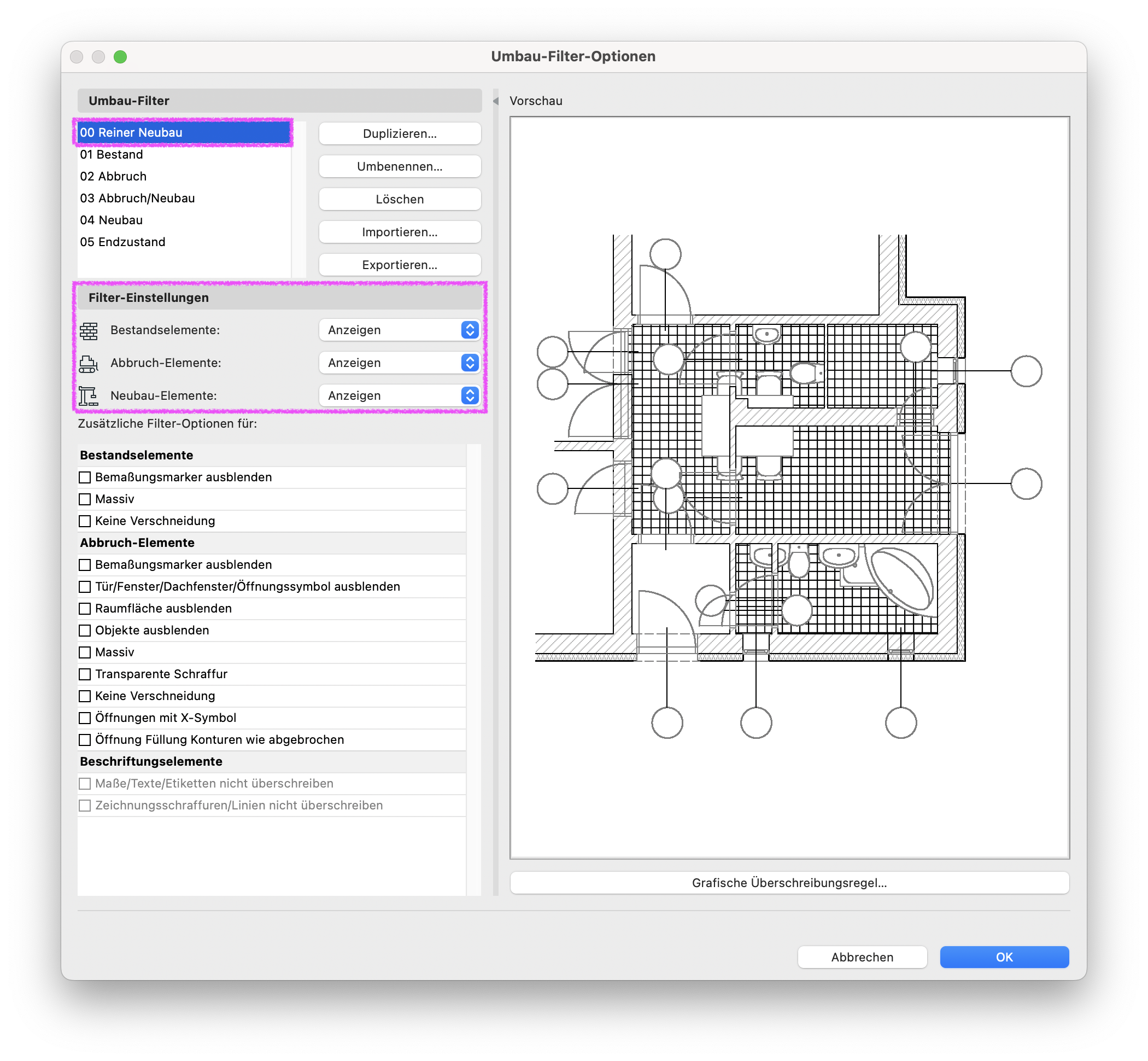

Der aktive Umbau-Filter hat in den Umbau-Filter-Optionen, unter Dokumentation > Umbau > Umbau-Filter-Optionen..., in der Filter-Einstellung sowohl Bestandselemente, Abbruch-Elemente, als auch Neubau-Elemente mit Anzeigen eingestellt. Dadurch wird der Abbruch als durchgehendes Element in der Öffnung angezeigt.

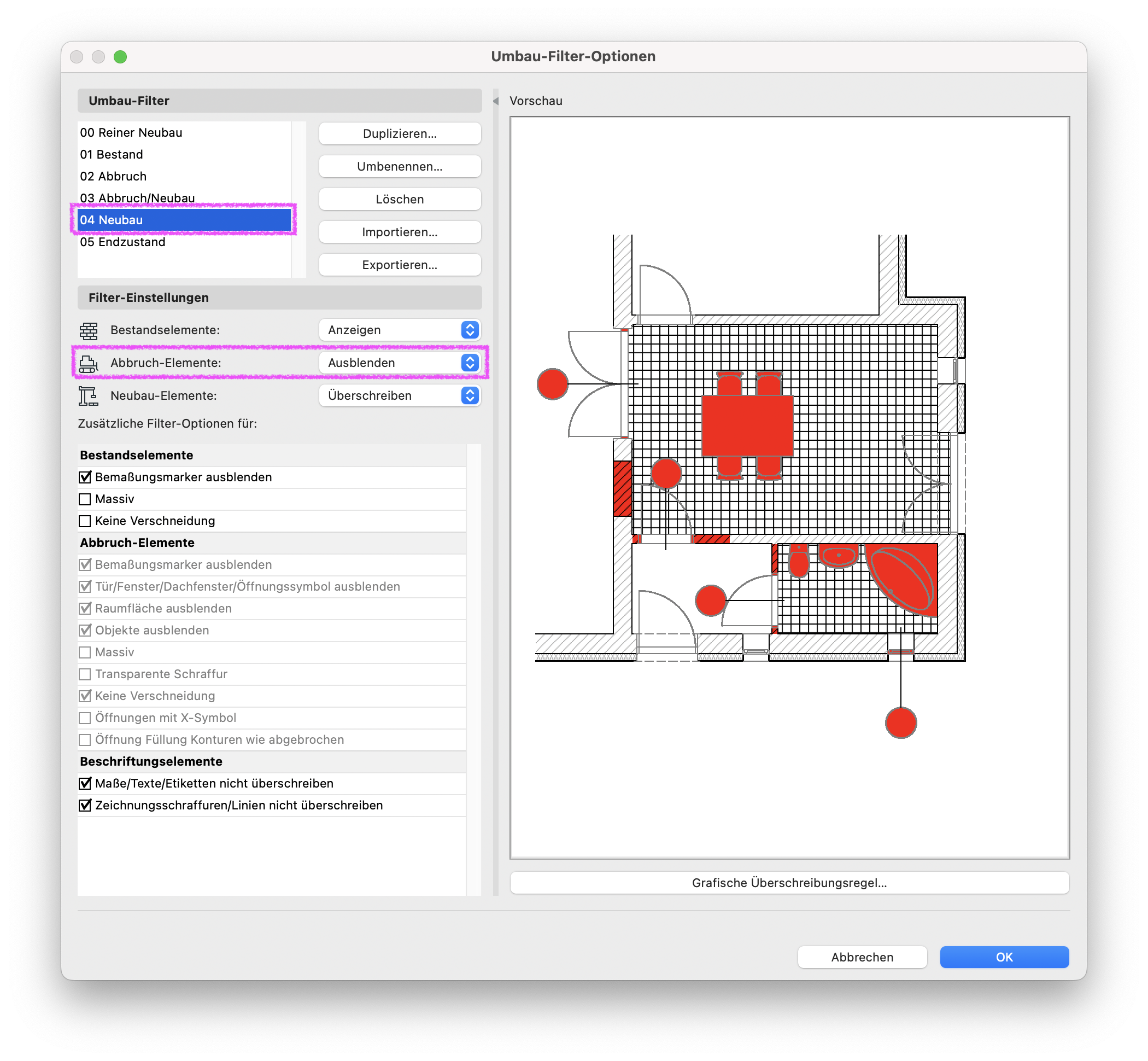

Soll die Wand in der Öffnung unterbrochen bzw. grafisch unterschieden werden, muss der Umbau-Filter so eingestellt sein, dass der Abbruch ausgeblendet oder überschrieben wird.
|
|
|

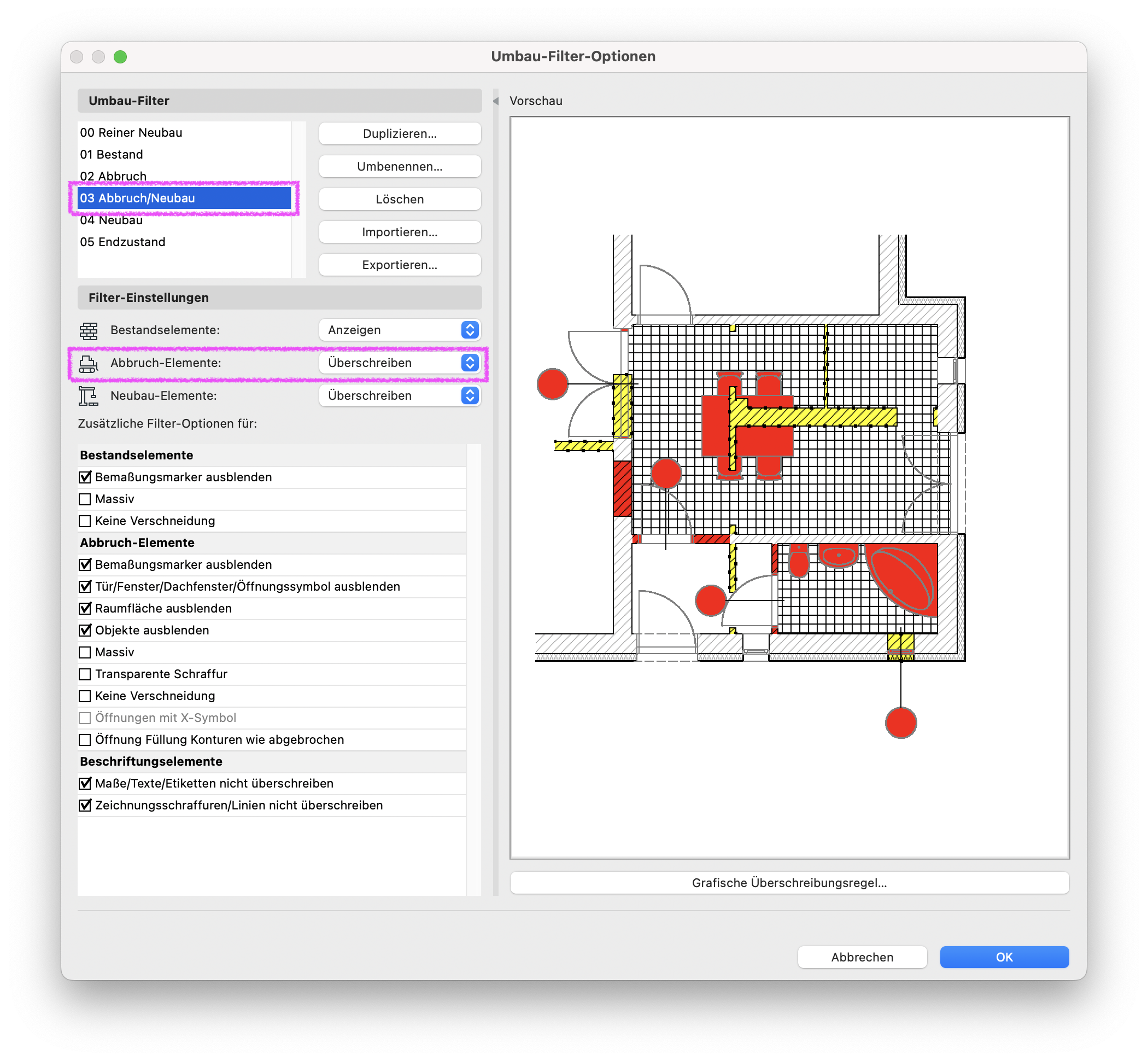

Wird ein Umbau-Filter ausgewählt, bei dem dies der Fall ist, dann wird die Schraffur der Wand nicht weitergeführt bzw. grafisch überschrieben.
Hinweis:

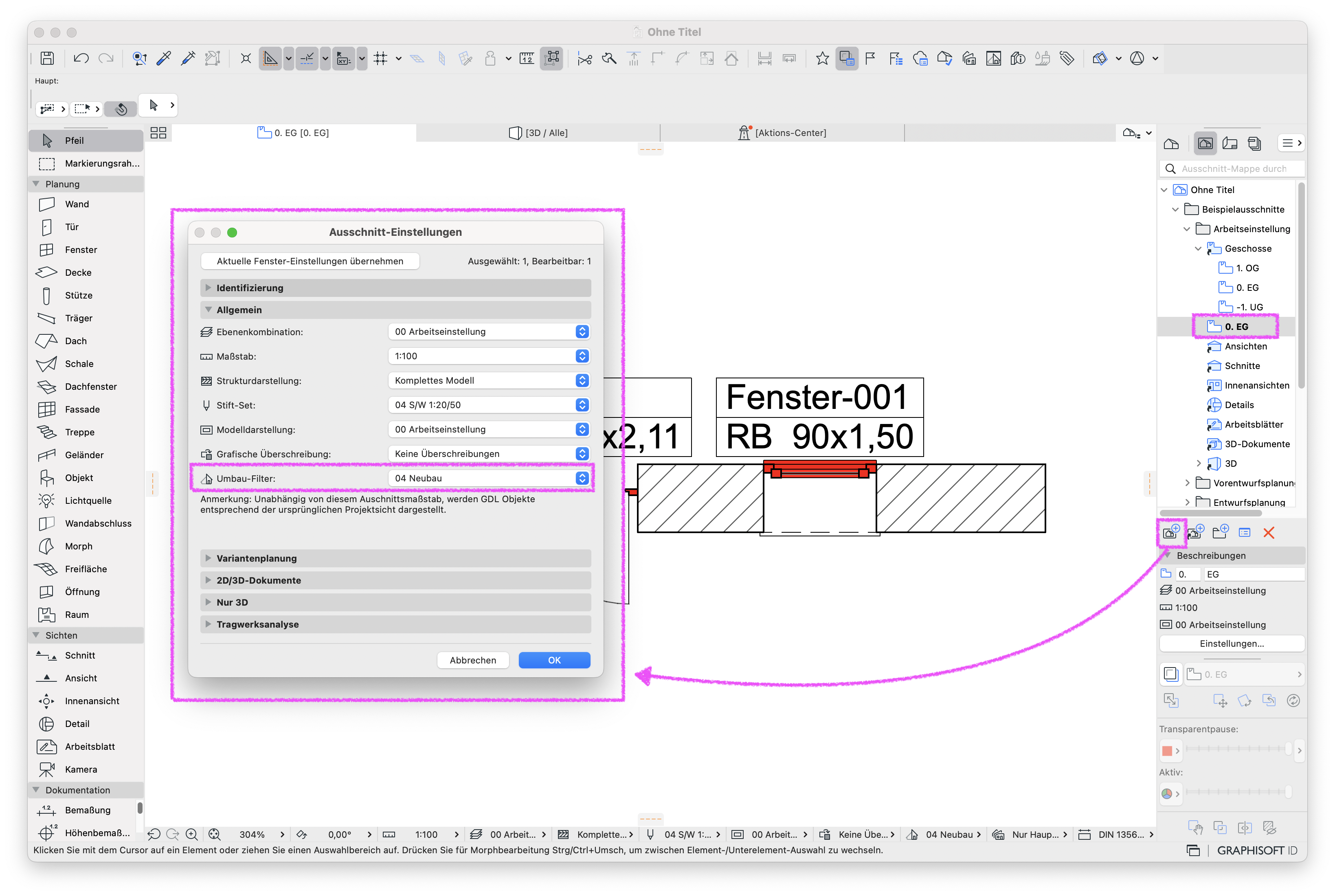

Der Umbau-Filter kann nur nachhaltig gespeichert werden, wenn die Sicht als Ausschnitt mit den passenden Ausschnitt-Einstellungen gespeichert wird. Abweichende Ausschnitt-Einstellungen werden mit einem (!) im Tab gekennzeichnet.
Wenn statt in der Ausschnitt-Mappe, in der Projekt-Mappe gearbeitet wird, werden die Einstellungen, welche in der Schnell-Optionen-Leiste getätigt wurden, nicht nachhaltig übernommen. Diese können sich dann verstellen und zu der oben beschriebenen Darstellung führen.
