Problemstellung

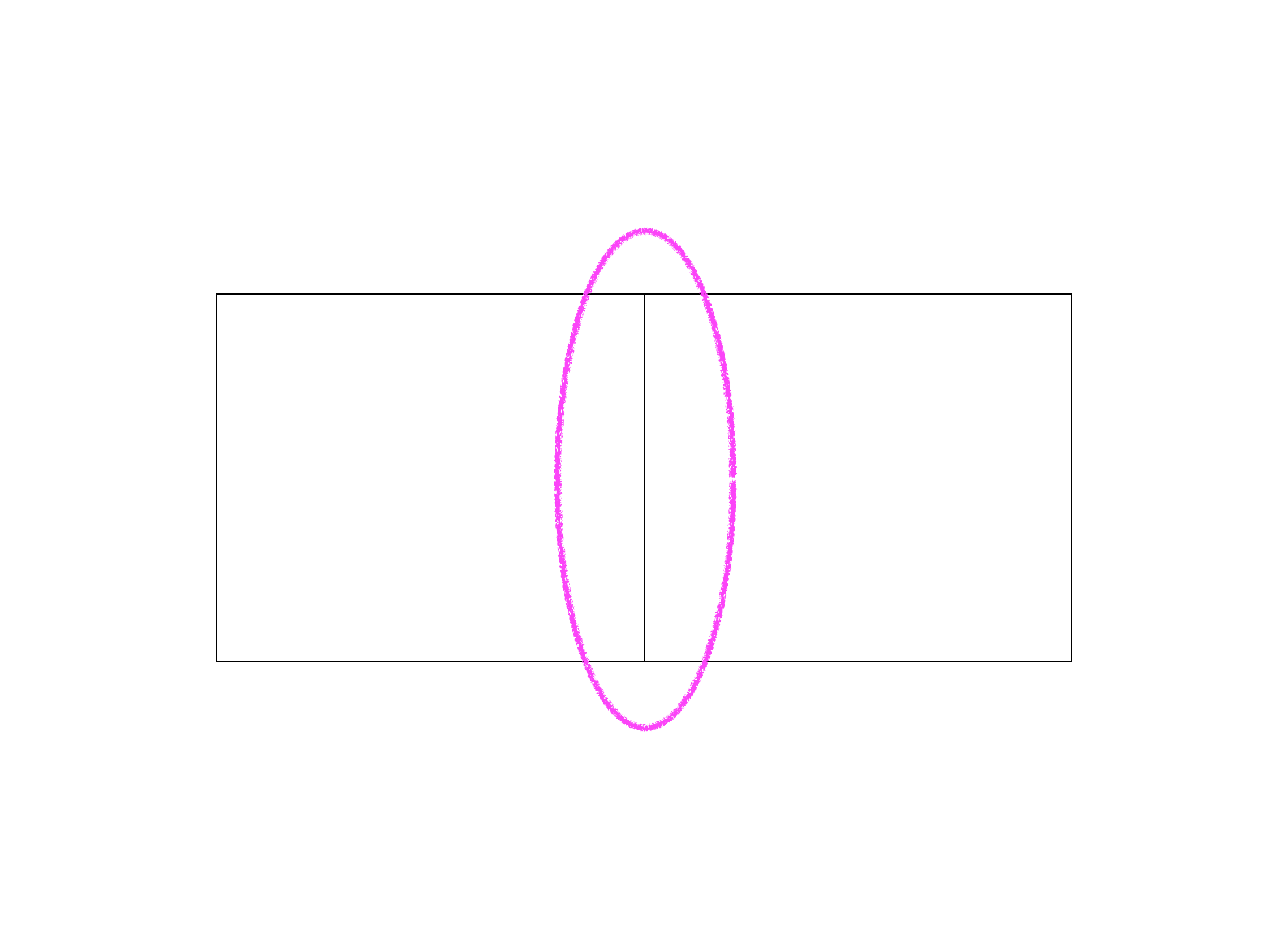

Mehrere Decken mit der gleichen Höhenlage stoßen im Grundriss aneinander. Im Anschlusspunkt wird stets eine Trennlinie erzeugt und diese lässt sich nicht entfernen:
Troubleshooting

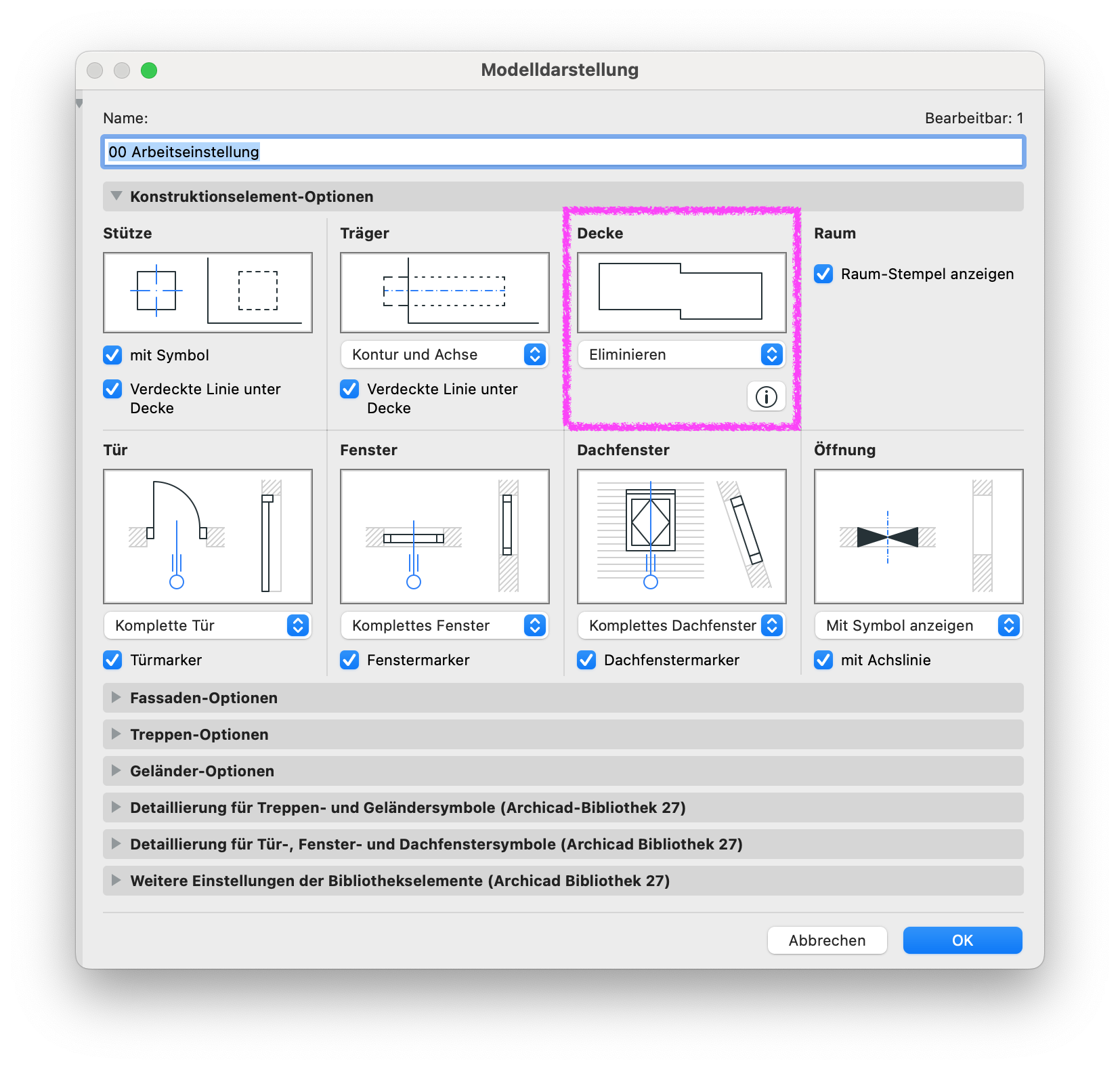

Konstruktionselement-Optionen in Modelldarstellung prüfen
- Dokumentation > Modelldarstellung > Modelldarstellung XY > Konstruktionselement-Optionen
Bei dem Punkt Decke muss die Option Eliminieren aktiv sein.
Hinweis:

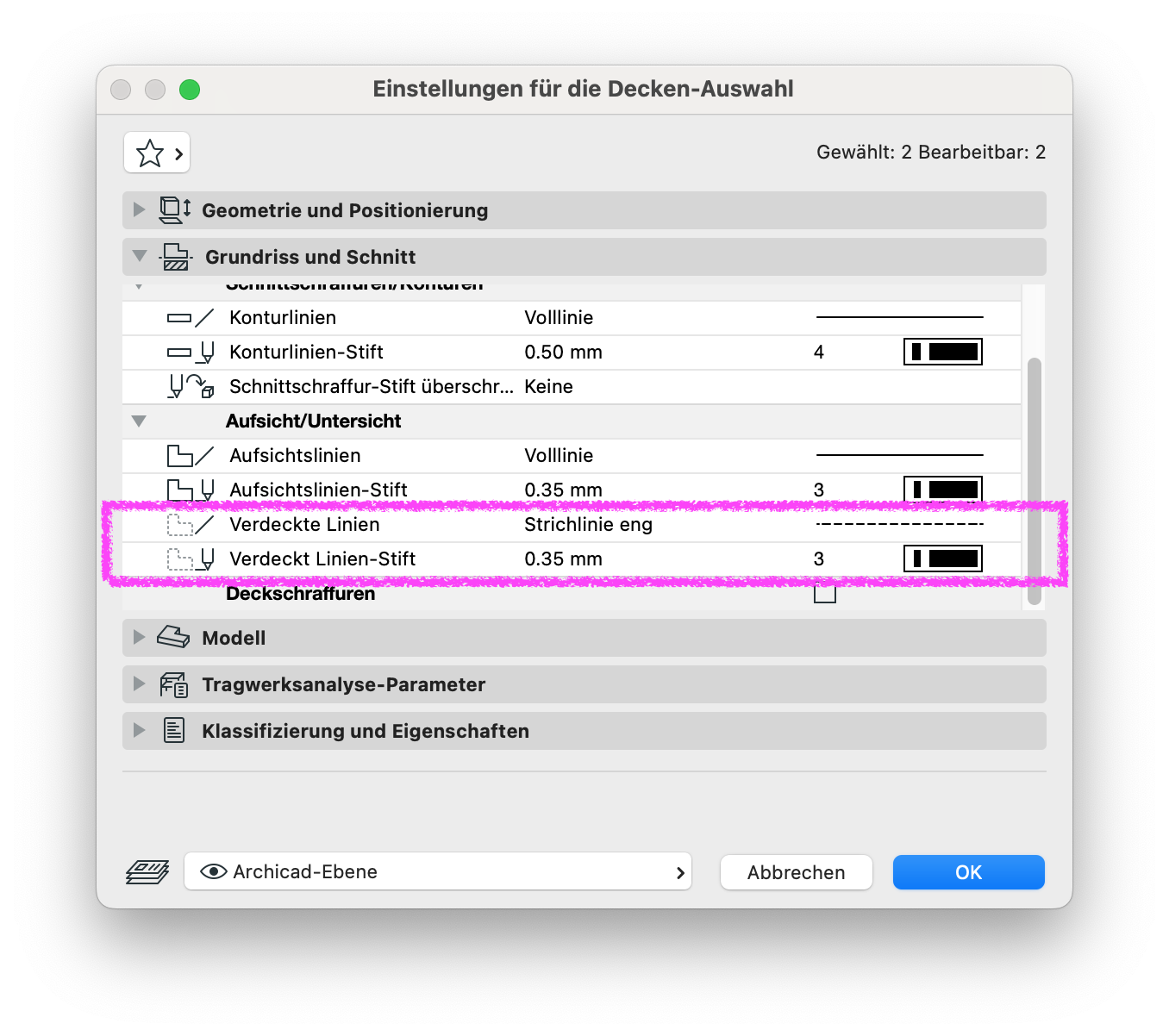

Ist die Option Verdeckte Linien verwenden aktiv, so greifen die Einstellungen für die Verdeckten Linien unter den Einstellungen für die Decken-Auswahl > Grundriss und Schnitt > Aufsicht/Untersicht:
