Problemstellung
Ein Durchbruch, z. B. eine mit dem Öffnungs-Werkzeug erstellte Öffnung, lässt sich nicht in einer Stütze platzieren.
Troubleshooting
1. Multisegment-Stütze mit Profil(en) erstellen

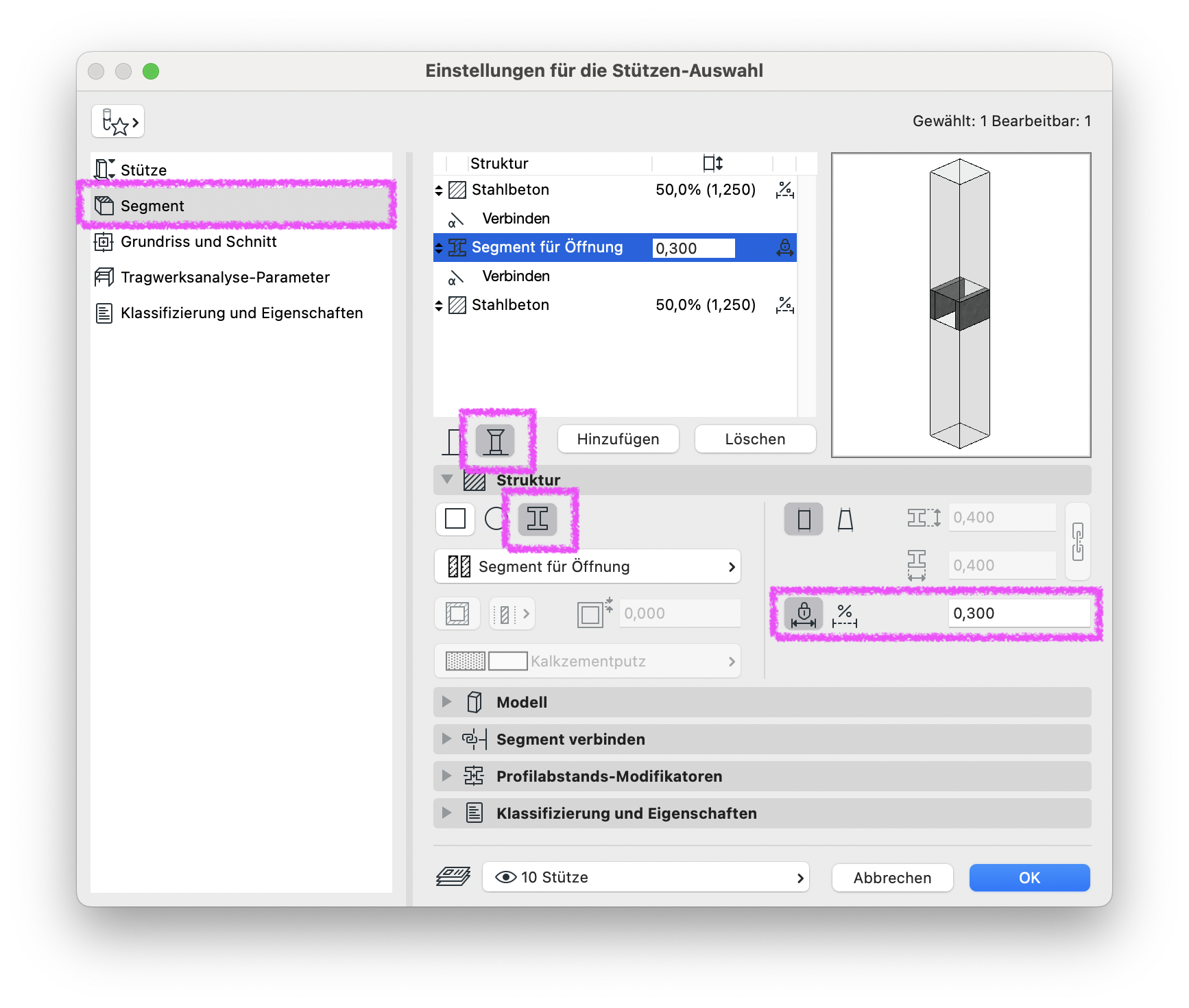

- Einstellungen für die Stützen-Auswahl > Segment
Öffnungen in Stützen können realisiert werden, wenn eine segmentierte Stütze verwendet wird. In den Einstellungen muss das/die Profil/Profile, die Sortierung und die Höhen der Segmente eingestellt werden.

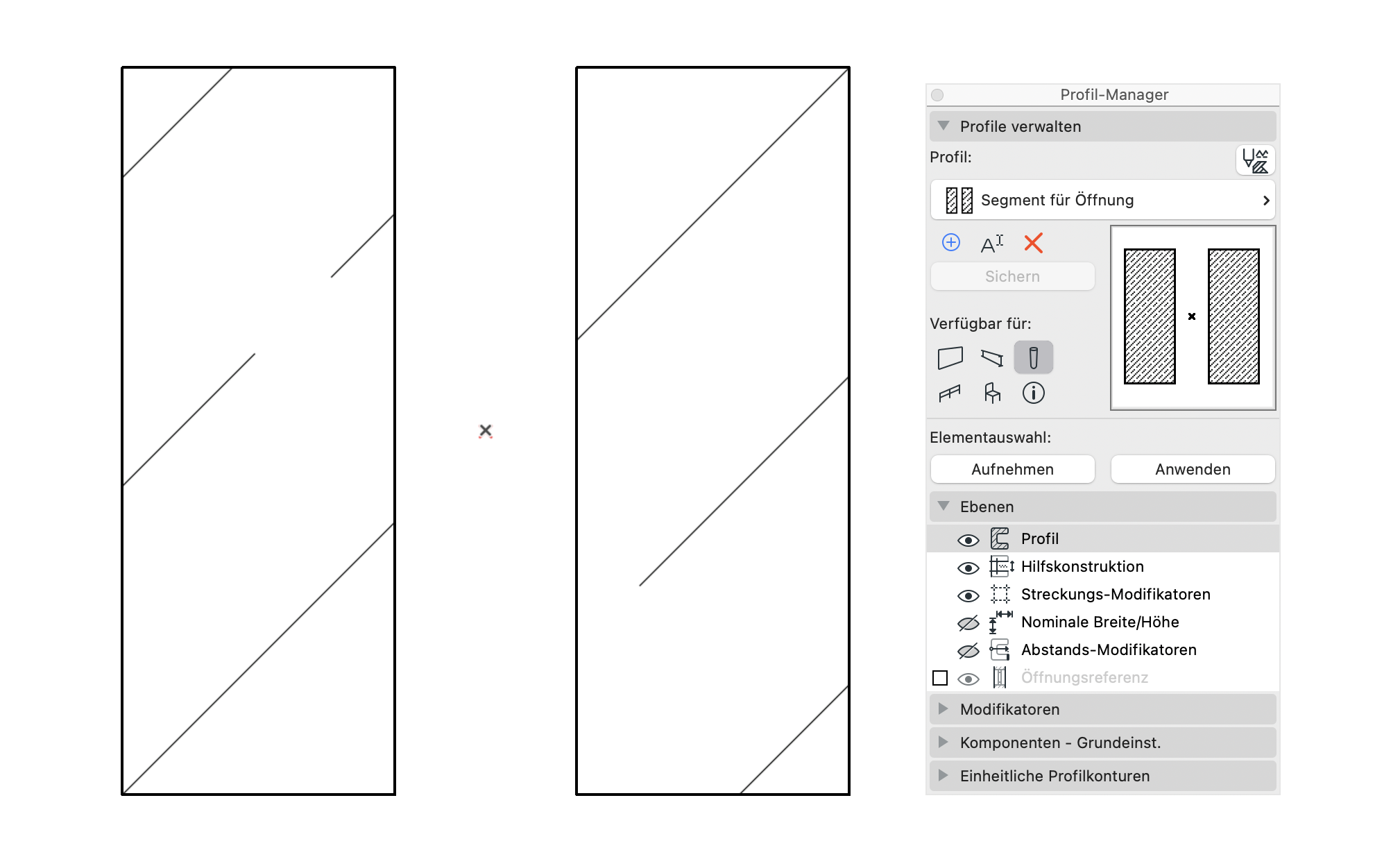

Unter Umständen muss für das Segment mit Öffnung im Profil-Manager ein weiteres Profil erstellt werden.
2. Solid Element Befehle anwenden

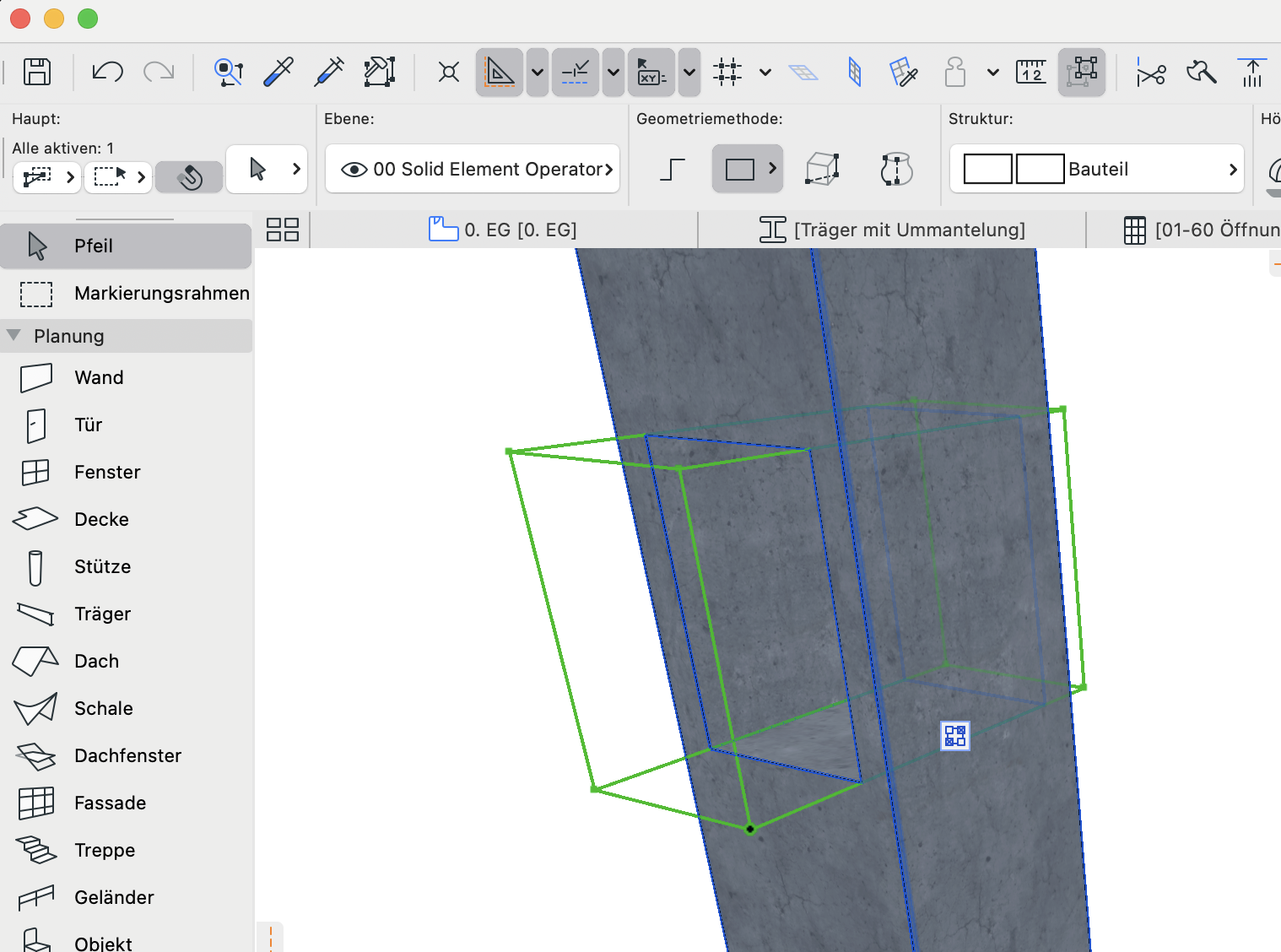

- Planung > Solid Element-Befehle...
Mit einem geeigneten Werkzeug, z.B. mit Morphs, Decken, Wände, Träger, usw., wird ein entsprechender 3D-Trimmkörper erstellt. Der Trimmkörper dient als Abzugskörper / Operator. Mit dem Befehl Solid Element-Befehle kann ein Loch in den Abmessungen des 3D-Elements in der Stütze erstellt werden.
Hinweise:
- Der Trimmkörper muss entweder auf eine ausgeblendete Ebene gelegt werden oder die verwendete Ebene muss als Drahtmodell eingestellt sein.
- Ergebnisse aus Solid Element-Befehlen werden in 3D und folglich in Schnitten, Ansichten und Innenansichten dargestellt, jedoch nicht im Grundriss.
