Problemstellung
Für z.B. Stützen lässt sich in den Werkzeug-Einstellungen eine Ummantelung aktivieren, einstellen und anzeigen, für Träger nicht.
Troubleshooting
1. Elemente für die Ummantelung manuell hinzufügen
Durch geeigneten 3D-Werkzeugen wie Wände, Decken, etc. können die benötigten Elemente der Ummantelung manuell an der entsprechenden Position des Trägers gebaut werden. Der Träger wird auf herkömmliche Weise mit dem Träger-Werkzeug konstruiert und die Ummantelung mittels separater Bauteile.
Hinweis:
In diesem Fall sind die separaten 3D-Elemente für die Ummantelung korrekt zu klassifizieren. Angenommen die Ummantelung wird aus Wänden konstruiert, darf die Klassifizierung nicht auf "Wand" definiert sein, sondern auf "Träger". Ebenso ist auf eine korrekte Ebenen-Zuweisung der Elemente zu achten.
2. Profil im Profilmanager prüfen
- Optionen > Element-Attribute > Profil-Manager...
Eine weitere Möglichkeit einen Träger mit einer Ummantelung zu erstellen bietet der Profil-Manager. Dort kann das gewünschte Profil erstellt werden.

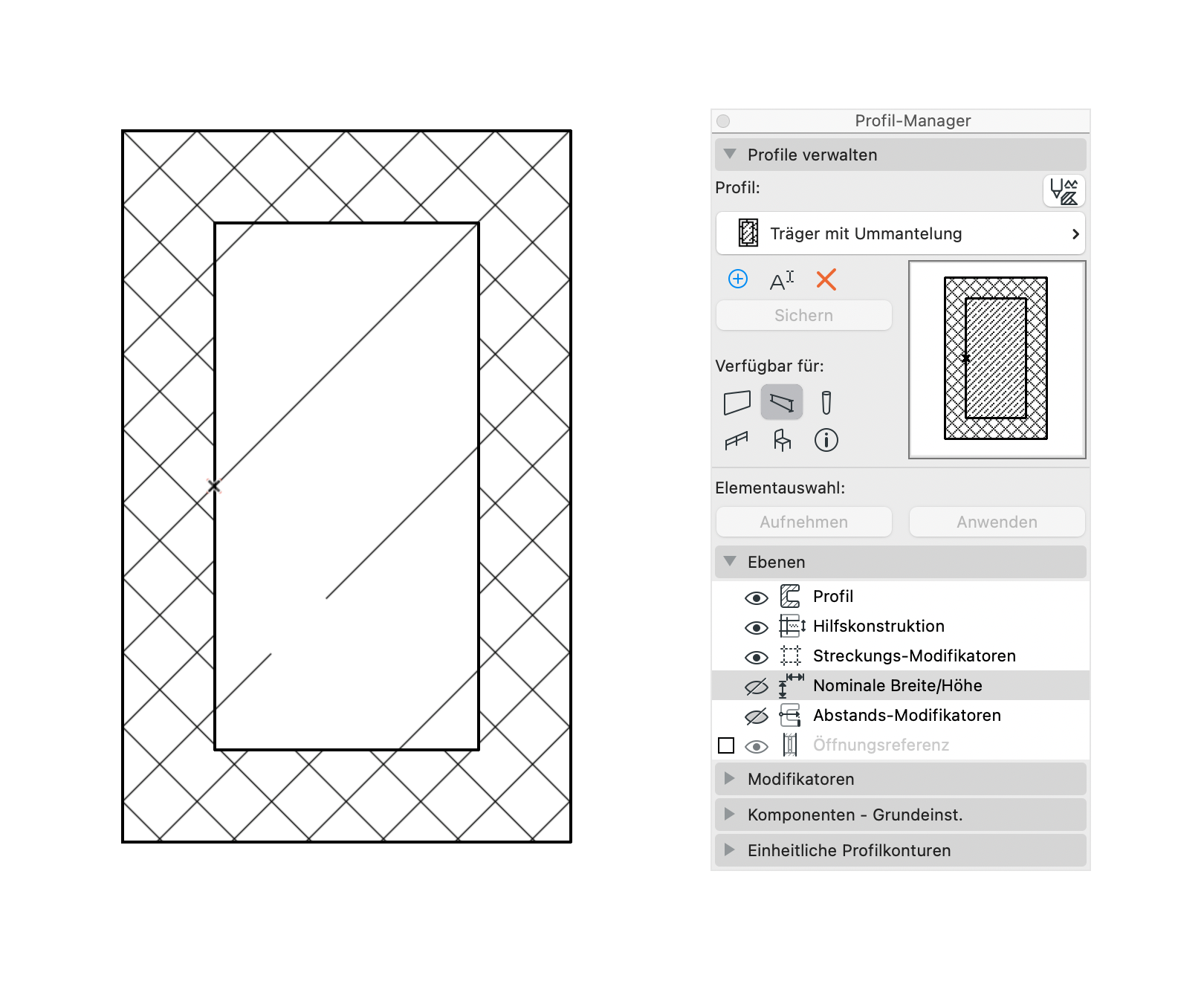

- Es kann der Träger komplett mit Ummantelung als ein neues Profil erstellt werden.
- Alternativ kann auch nur die Ummantelung als Profil erstellt. Jenes Profil bzw. Ummantelung muss dann an die korrekte Position in 3D verschoben werden, so dass der mit dem Träger-Werkzeug erstellte Träger von dem Profil umhüllt wird.
