Problemstellung
Es wurden für Türen bzw. Fenstern bestimmte Oberflächenmaterialien für einzelne Komponenten, wie Türblatt, Glas, Metallteile oder Rahmen, definiert. Die Oberflächen der Komponenten überschreiben sich nicht wie gewünscht und werden inkorrekt dargestellt.
Troubleshooting
1. Oberflächenmaterialien in den Einstellungen prüfen

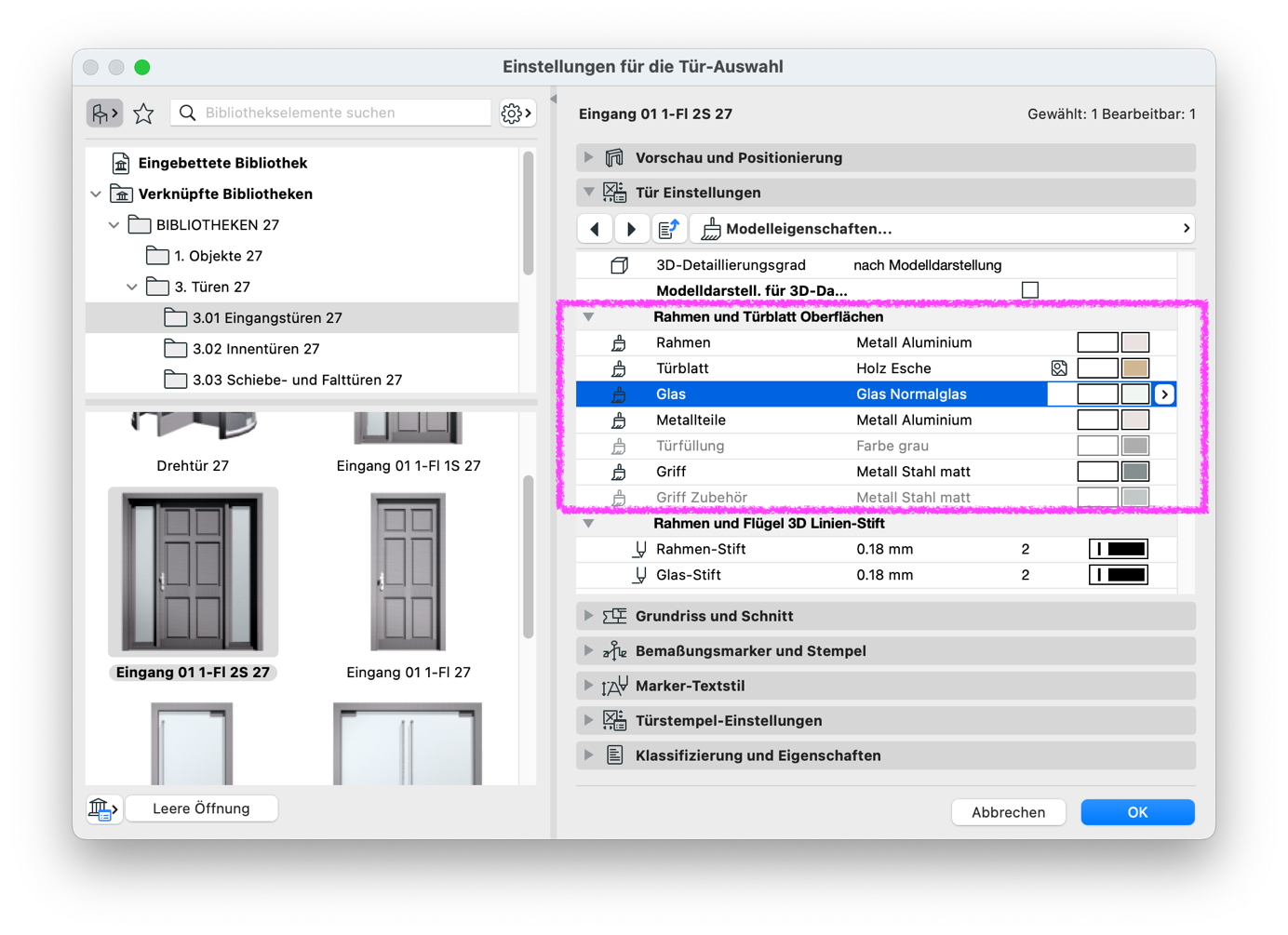

- Einstellungen für die Tür-/Fenster-Auswahl > Tür-/Fenster Einstellungen > Modelleigenschaften…
In den Einstellungen der Türen bzw. Fenster muss überprüft werden, dass die gewünschten Oberflächenmaterialien für die einzelnen Komponenten eingestellt wurden.
2. Eigene Komponenten prüfen

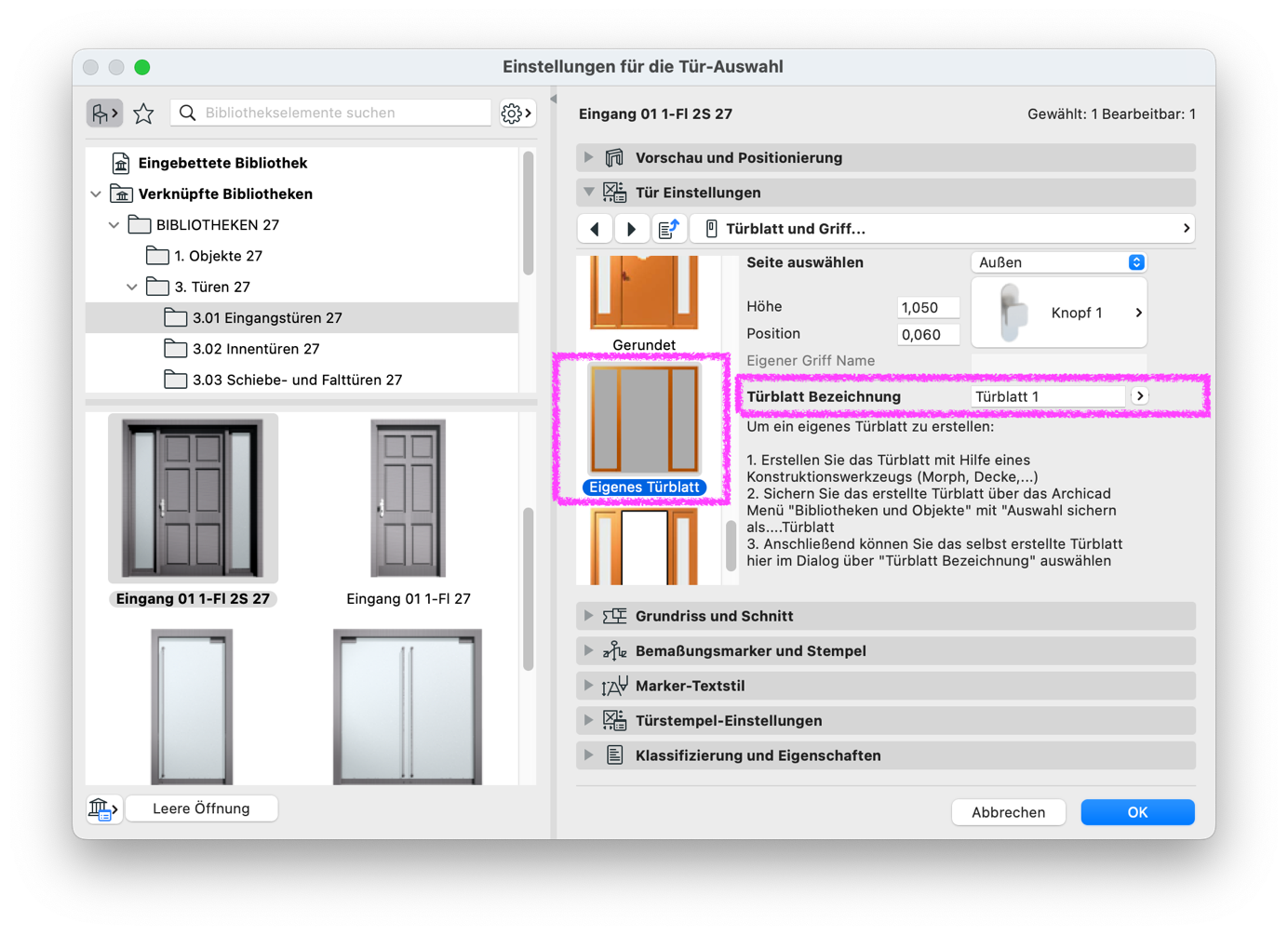

Wenn eigene Komponenten für Türen oder Fenstern, z.B. ein eigenes Türblatt oder Fensterflügel, verwendet werden, greifen nicht die im ersten Schritt beschriebenen Einstellungen der Oberflächenmaterialien unter Modelleigenschaften.
Das Oberflächenmaterial von eigenen Komponenten muss in den ursprünglichen Elementen der Komponente geändert werden. Danach kann die bestehende Komponente überspeichert werden.
3. Oberfläche überschreiben: prüfen
- Einstellungen für die Tür-/Fenster-Auswahl > Modell
Im Reiter Modell muss Oberfläche überschreiben: deaktiviert sein.
Gut zu wissen:
Unter Umständen kann es sein, dass die Rubrik Modell im entsprechenden Werkzeug-Dialogfenster fehlt. In diesem Fall muss die Rubrik für das entsprechende Werkzeug sichtbar geschaltet werden.

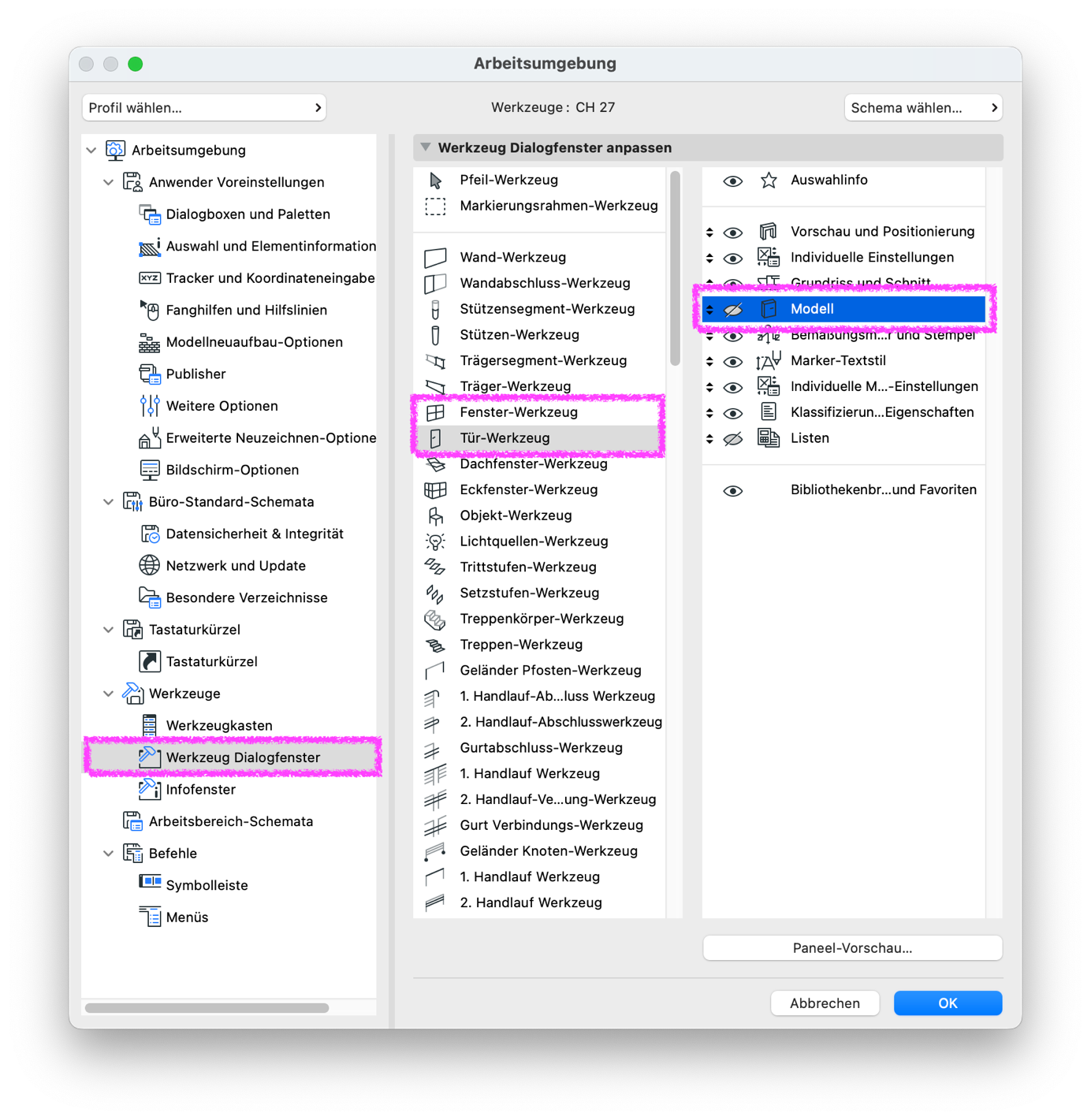

- Optionen > Arbeitsumgebung > Werkzeuge > Werkzeug Dialogfenster
4. Grafische Überschreibung prüfen

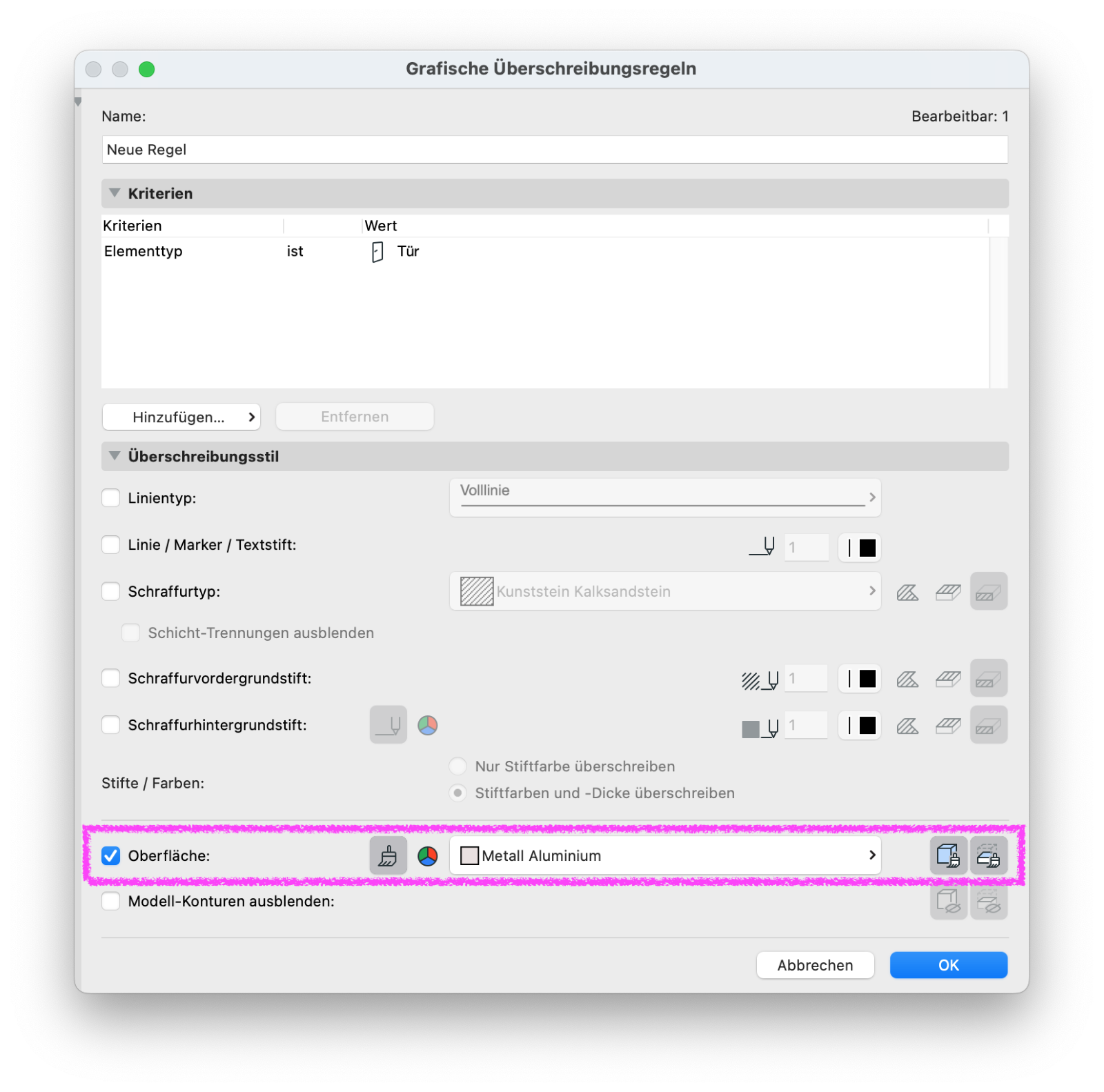

- Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…

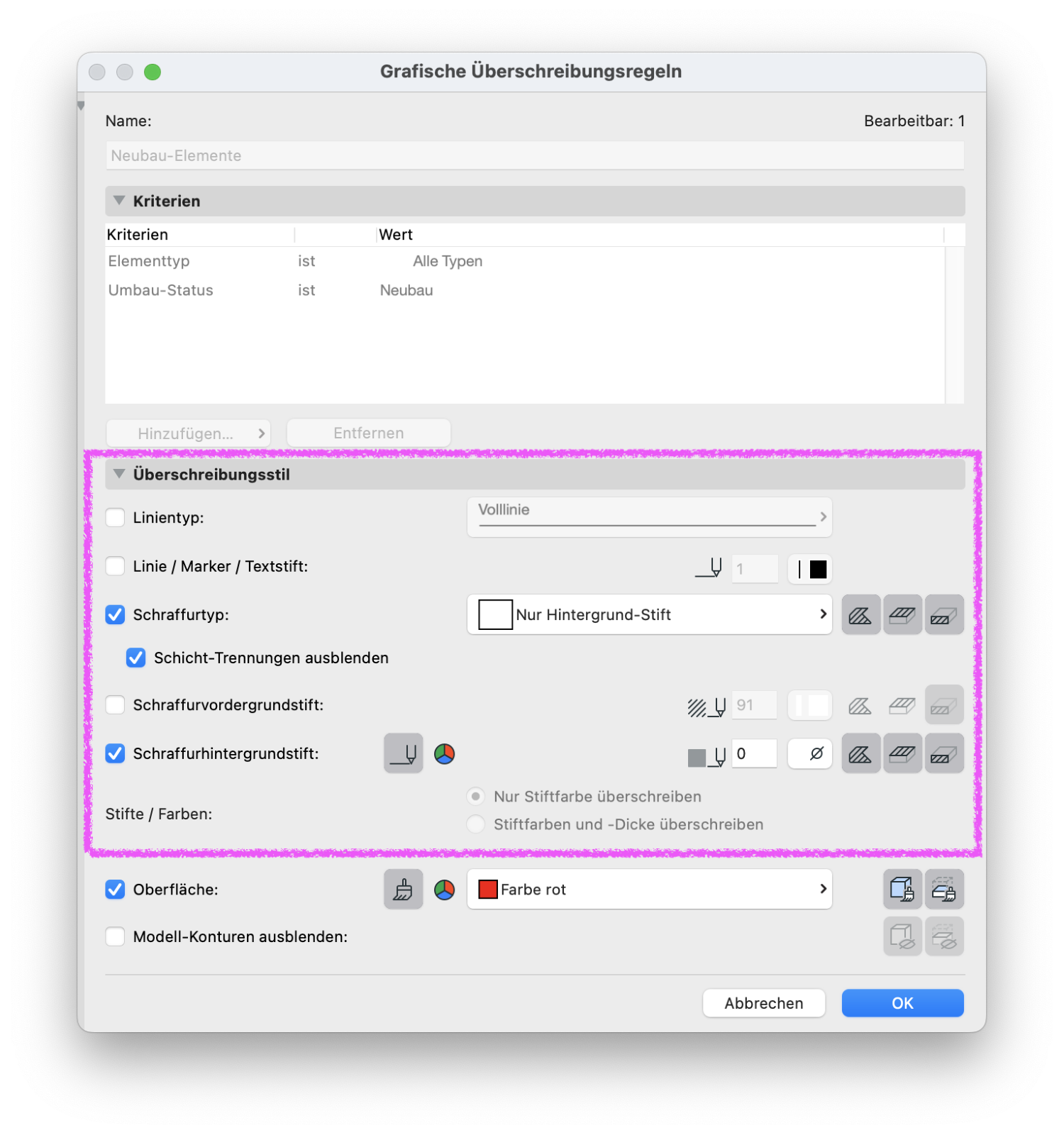

Wenn eine Grafische Überschreibung verwendet wird, können die unter den Schritten 1-2 beschriebenen Einstellungen durch eine grafische Überschreibungsregel überschrieben werden.

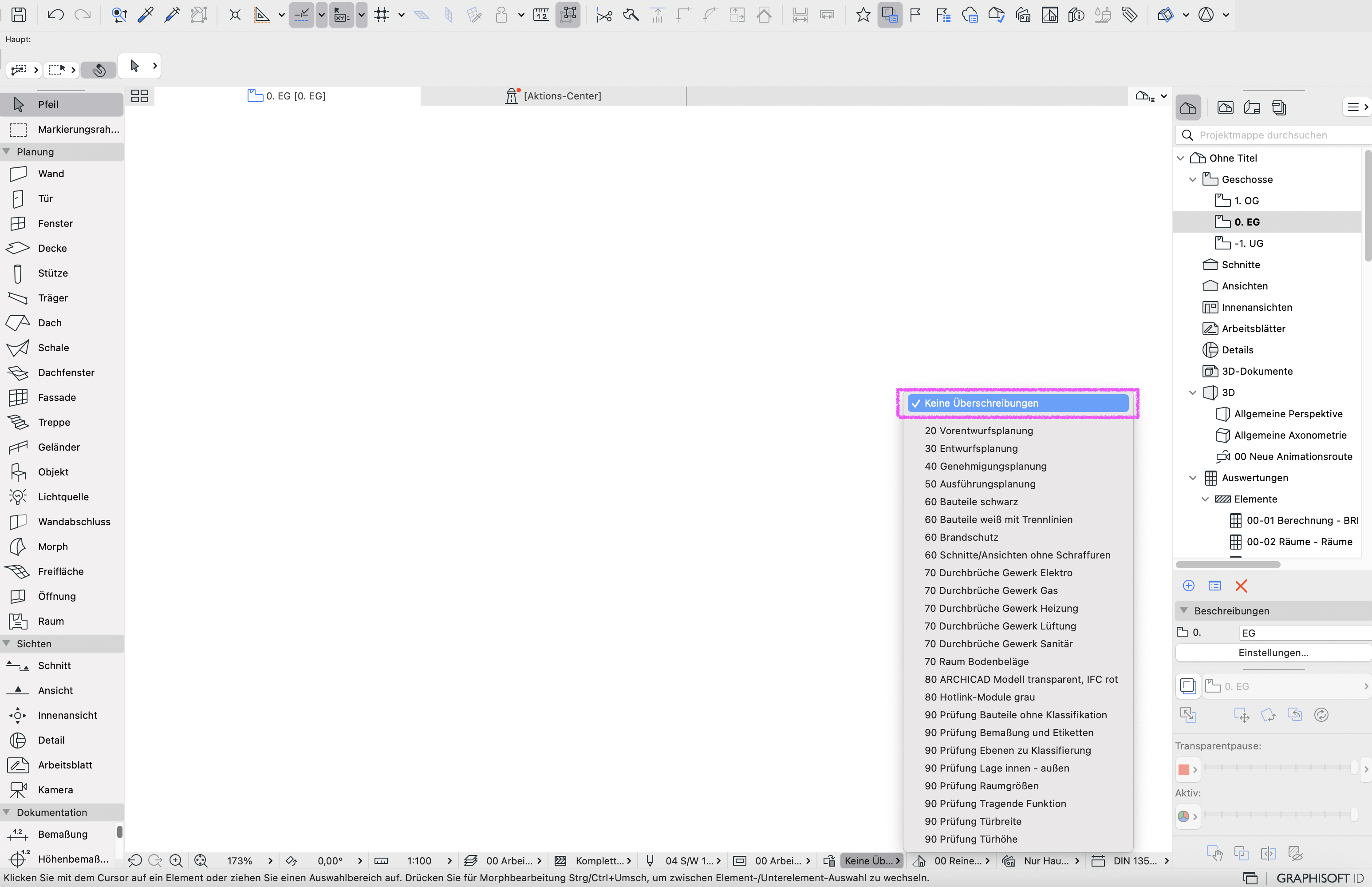

Wenn in den Schnell-Optionen die Option Keine Überschreibungen aktiviert wird und für die Elemente anschließend die eingestellten Oberflächen angezeigt werden, ist die Ursache der Darstellungsabweichung die im Ausschnitt verwendete grafische Überschreibung. Es muss dann überprüft werden, welche Überschreibungsregel sich auf die Darstellung der Elemente auswirkt.
Gut zu wissen:
Eine Grafische Überschreibung kann keine einzelnen Komponenten überschreiben. Grafische Überschreibungen überschreiben immer das gesamte Element.
5. Umbau-Filter prüfen

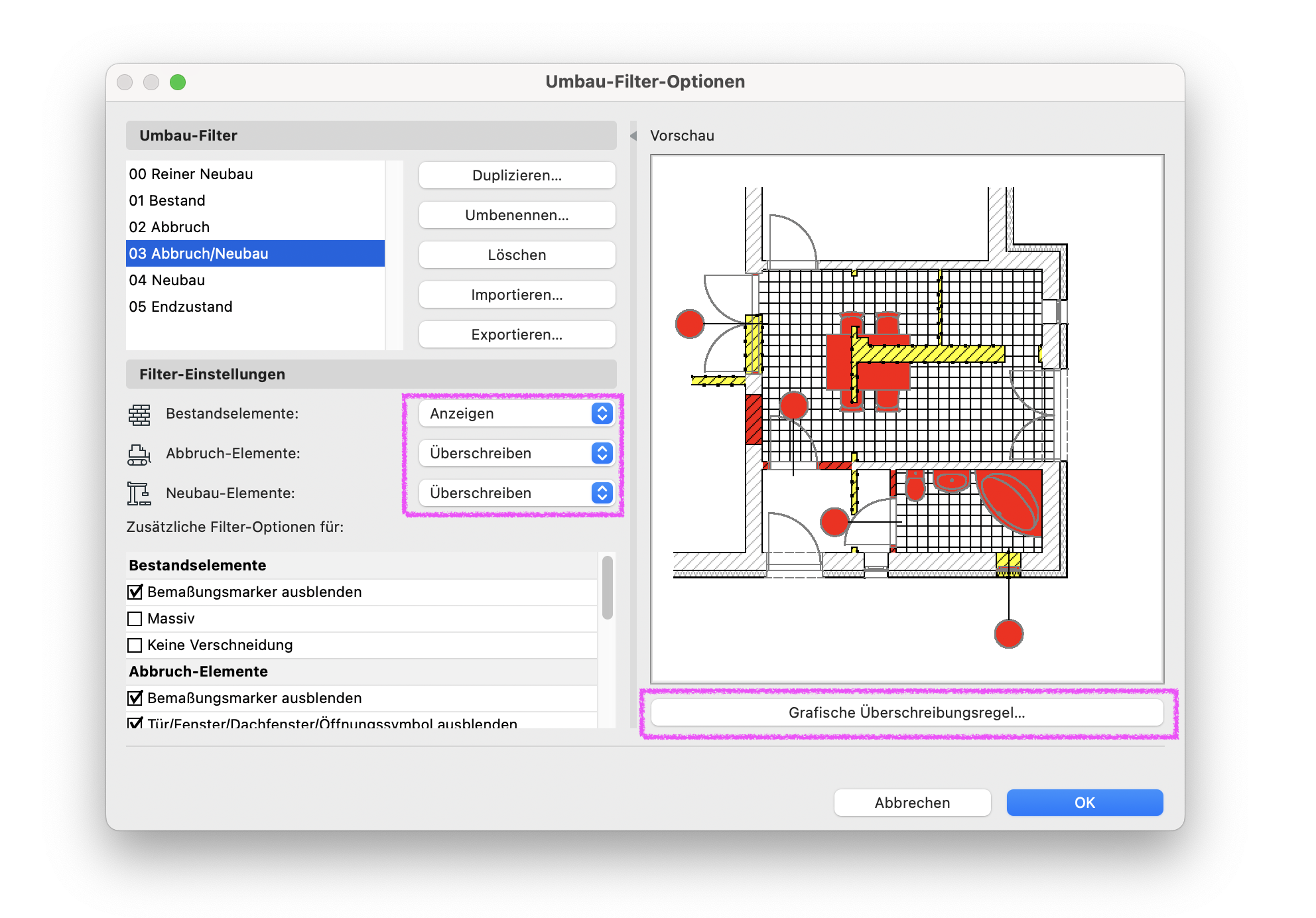

- Dokumentation > Umbau > Umbau-Filter-Optionen…
Wenn eine Umbau-Filter mit einer grafische Überschreibungsregel für Bestand, Abbruch und/oder Neubau aktiv ist, können die unter den Schritten 1-2 beschriebenen Schritte durch eine grafische Überschreibungsregel aus dem Umbau-Filter überschrieben werden. Es muss überprüft werden, ob sich eine Überschreibungsregel der Umbau-Filter auf die Darstellung der Elemente auswirkt.
