Problemstellung

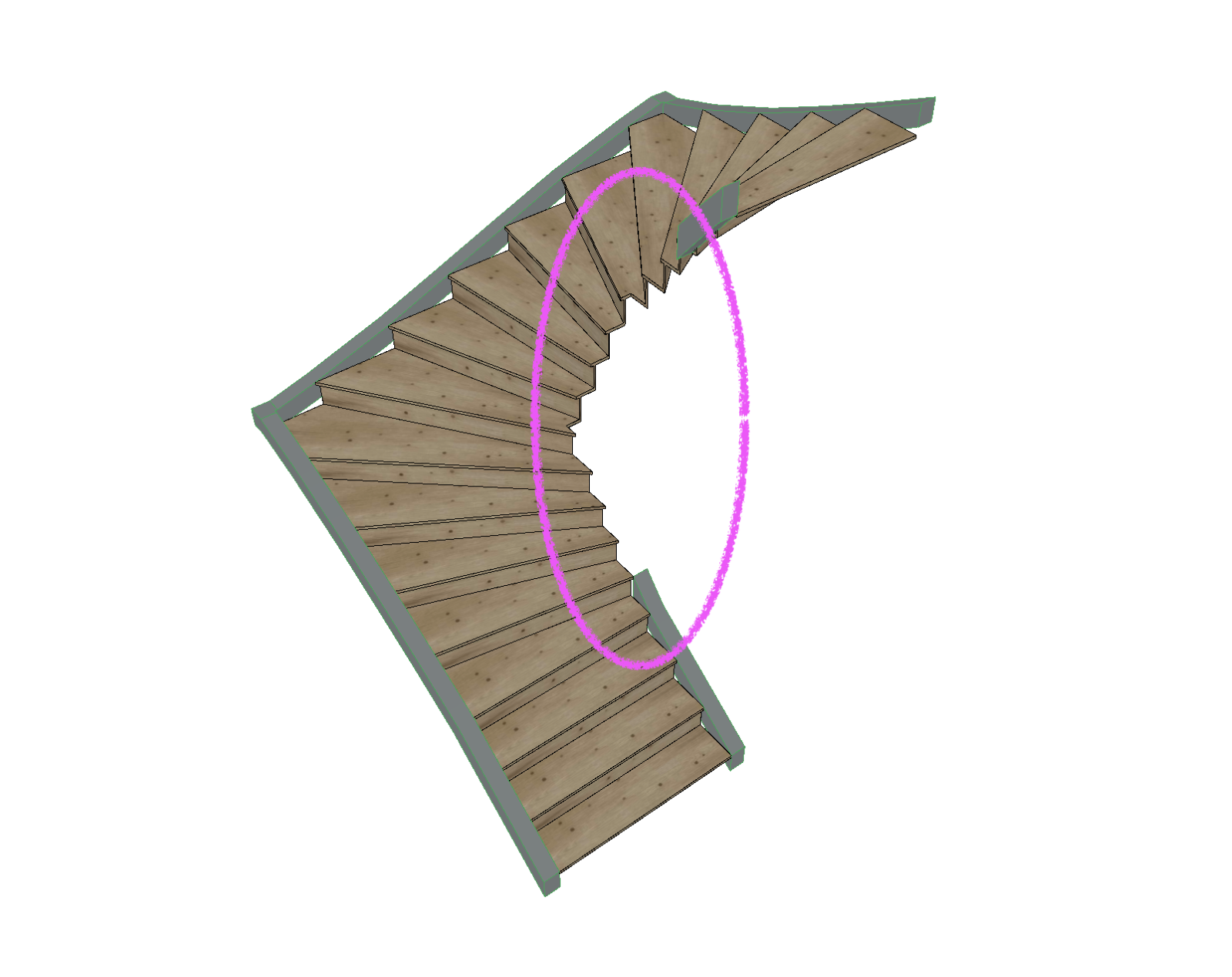

Die Wangen verschneiden sich in bestimmten Bereichen nicht korrekt, insbesondere im Bereich des Treppenauges, teilweise aber auch an der äußeren Wange. Dadurch werden sie zerstückelt dargestellt.
Troubleshooting
Wenn eine gewendelte Treppe an beiden Seiten Wangen hat, kann die innere Wange nicht automatisch der steil ansteigenden Treppengeometrie folgen. In diesem Fall trennt Archicad die innere Wange.
Wangen im Bearbeitungsmodus anpassen

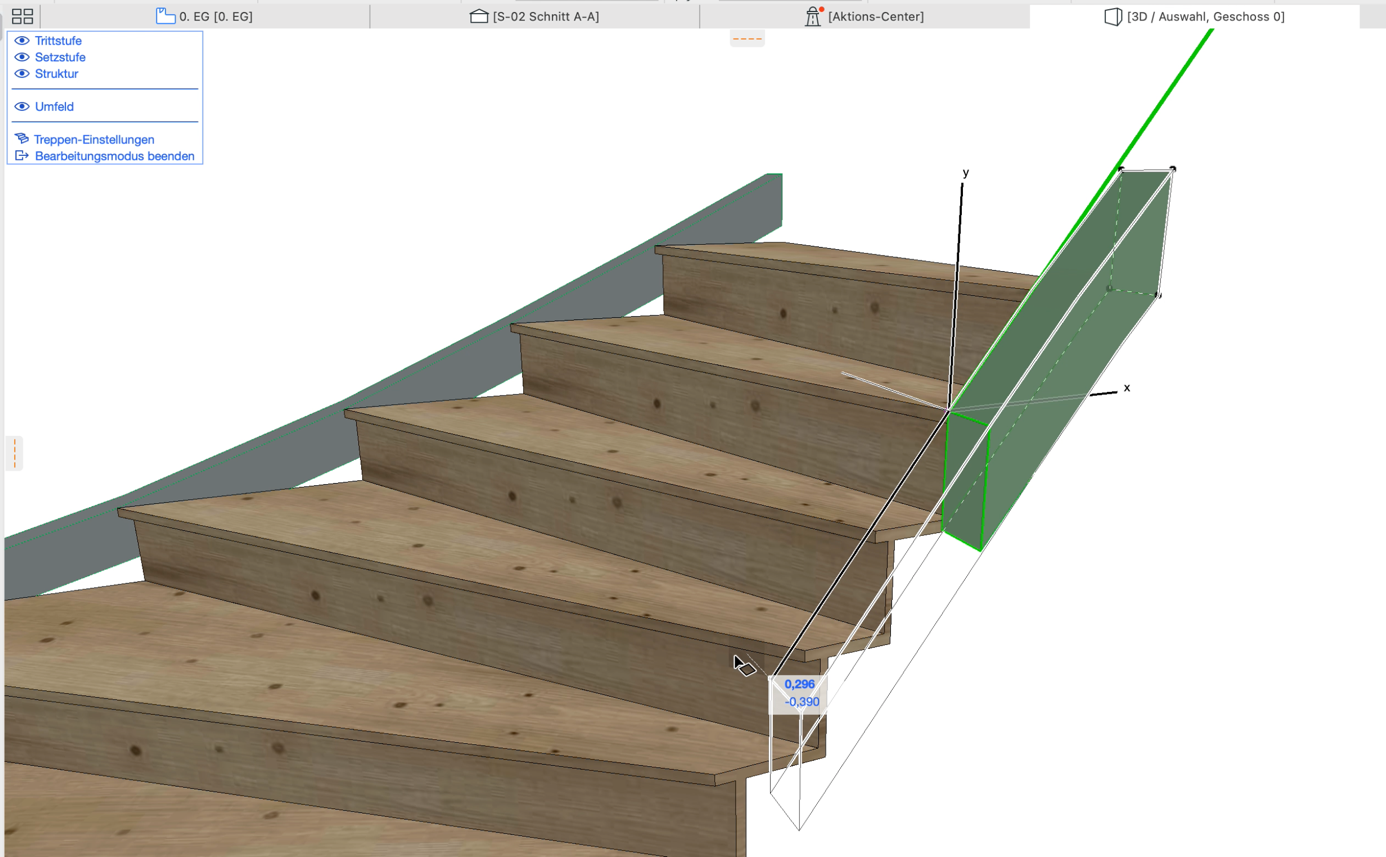

Treppe im 3D-Fenster auswählen und Bearbeitungsmodus aufrufen
- Jeweils die Enden der getrennten Wange aktivieren und die Bearbeitungs-Hotspots verwenden (pinke Griffpunkte), um die Wangen in Position zu ziehen.
- Die Wangen so weit wie möglich an die korrekten Stellen ziehen. Wenn das Treppenauge nicht mit den vorhandenen Wangen geschlossen werden kann, müssen zusätzliche Bauteile (Morph, Träger, etc.) verwendet werden.
Weitere Informationen zu diesem Thema bietet der Artikel Wangentreppe und -podeststruktur.
Gut zu wissen:
Sofern die Wangen im Bearbeitungsmodus nicht angepasst werden können, kann man sich mittels entsprechender Werkzeuge wie Morph-, Träger- oder Geländer-Werkzeug behelfen und die Wangen manuell ergänzen bzw. nachmodellieren.
