Problembeschreibung

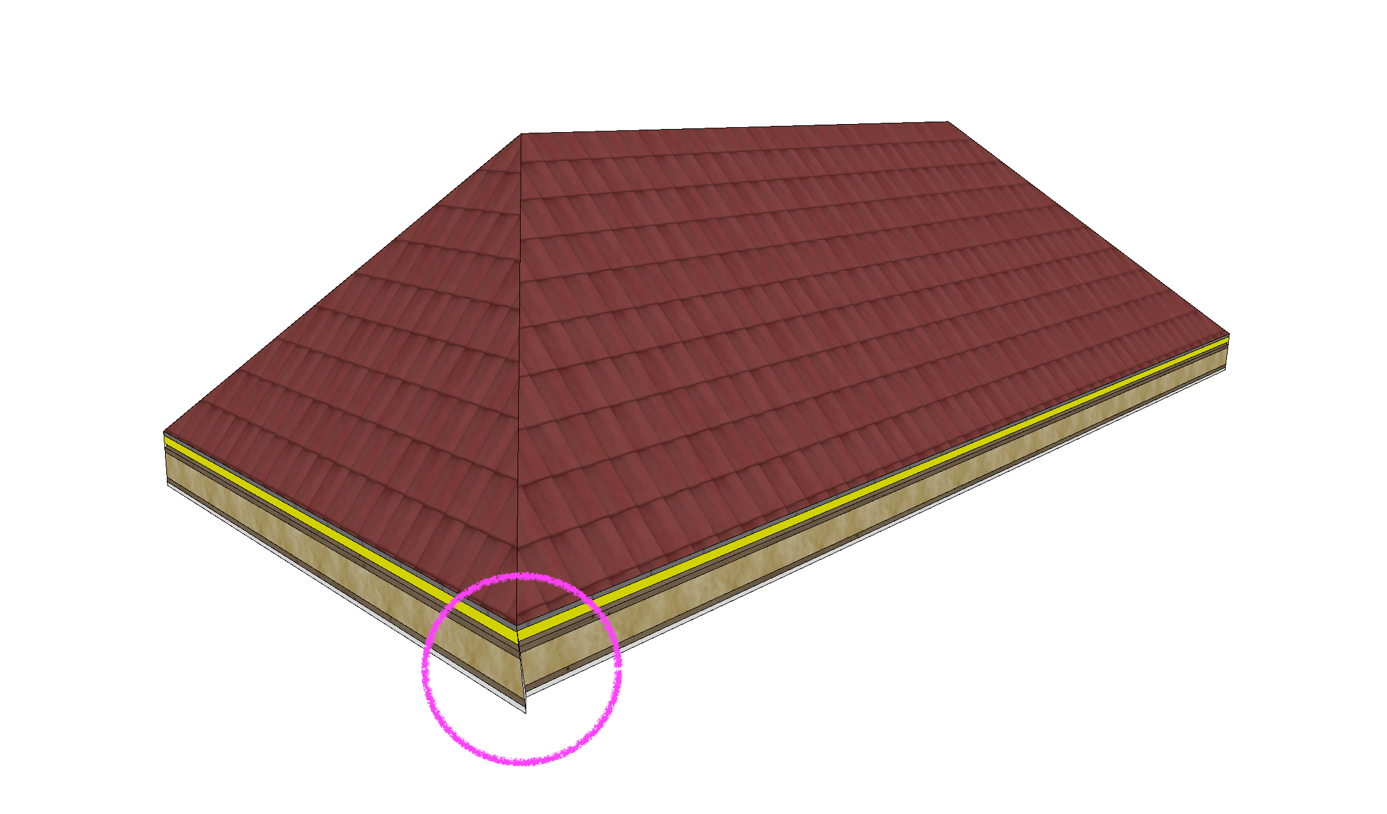

Die Dachkanten lassen sich nicht korrekt verbinden bzw. schließen nicht bündig ab.
Es kommt zu fehlerhaften Verbindungen im Bereich des Dachrandabschlusses: Ecken verschneiden sich nicht korrekt oder die Kanten schließen nicht umlaufend bündig ab.
Troubleshooting – Schritte
1. Individuelle Kanten-Einstellungen prüfen

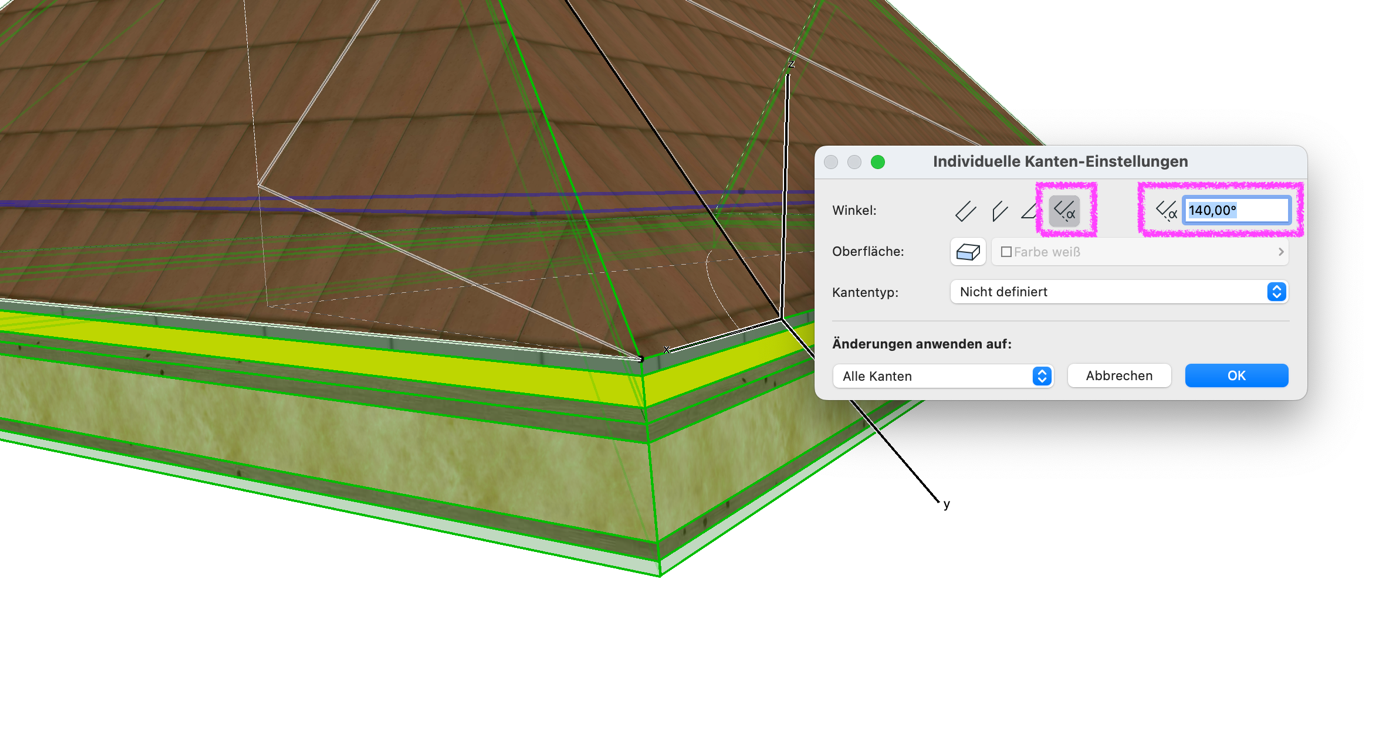

Auf die problematische Kante klicken und in der Pet-Palette den Befehl „Individuelle Kanten-Einstellungen“ aufrufen.
- Als Winkeltyp Eigener Winkel aktivieren.
- Gewünschte Grad-Zahl eingeben.

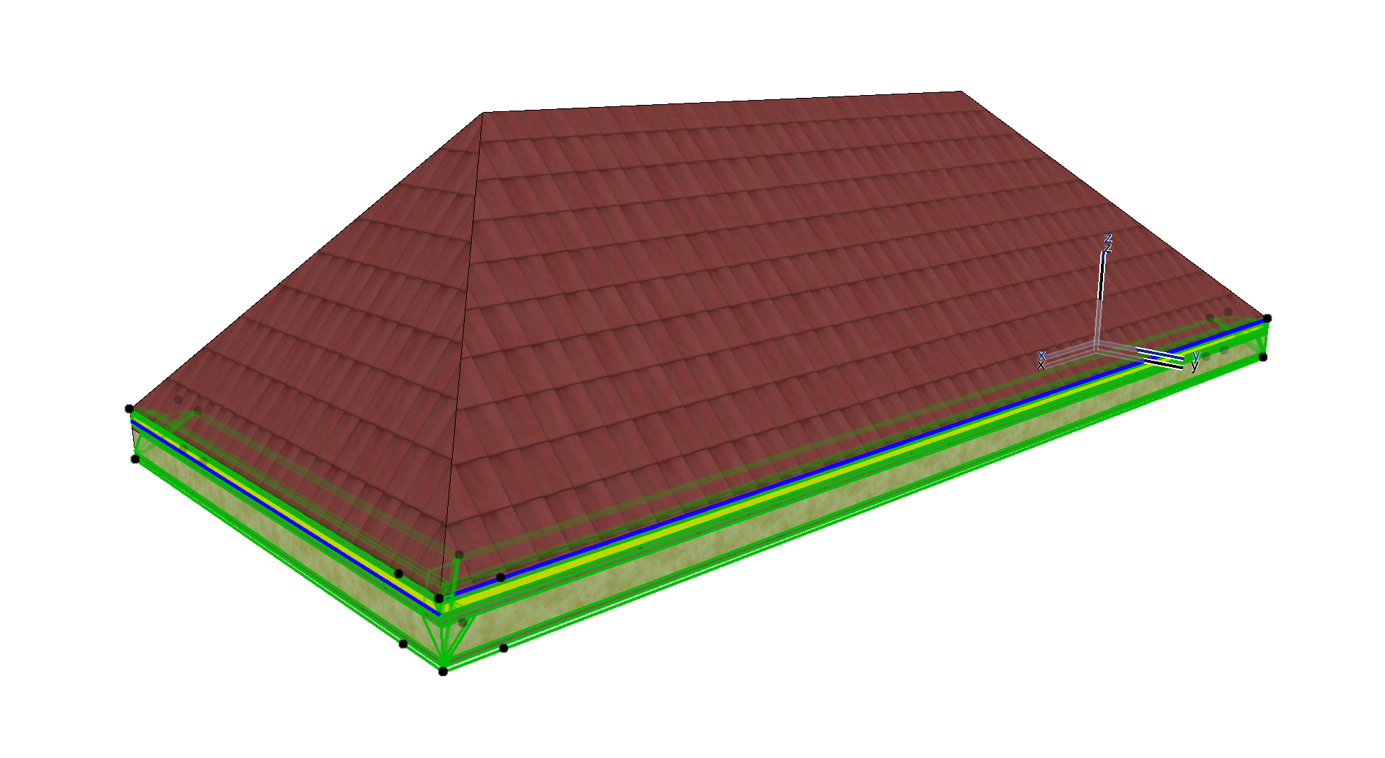

Insbesondere bei steileren, zulaufenden Dachschrägen ist konstruktiv die gewünschte Verbindung nicht möglich. Durch die Eingabe von differenzierten Grad-Zahlen – entweder individuell für jede einzelne Kante des Daches oder für alle Kanten – kann die Schrägstellung des Dachrandabschlusses feinjustiert werden und eine Verbindung kann somit hergestellt werden.
Weitere Informationen zu diesem Thema bietet der folgende Link:
Kante eines Daches oder Dachdurchbruches anpassen
2. Zusätzliche Maßnahmen
Gut zu wissen: gelingt trotz den Individuellen Kanten-Einstellungen eine ordnungsgemäße Verbindung der Dachkanten nicht, könnte man sich wie folgt behelfen:
-

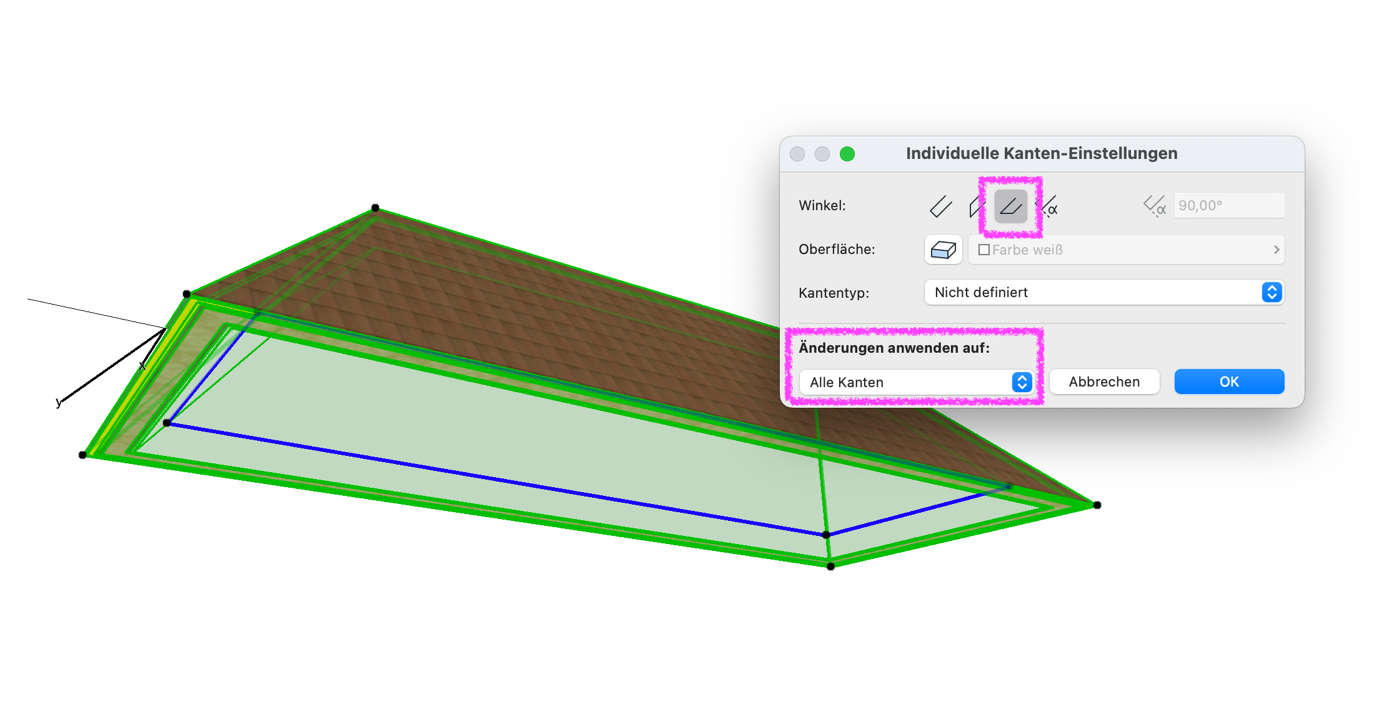

Horizontaler Winkel für alle Kanten in den Individuellen Kanten-Einstellungen definieren:

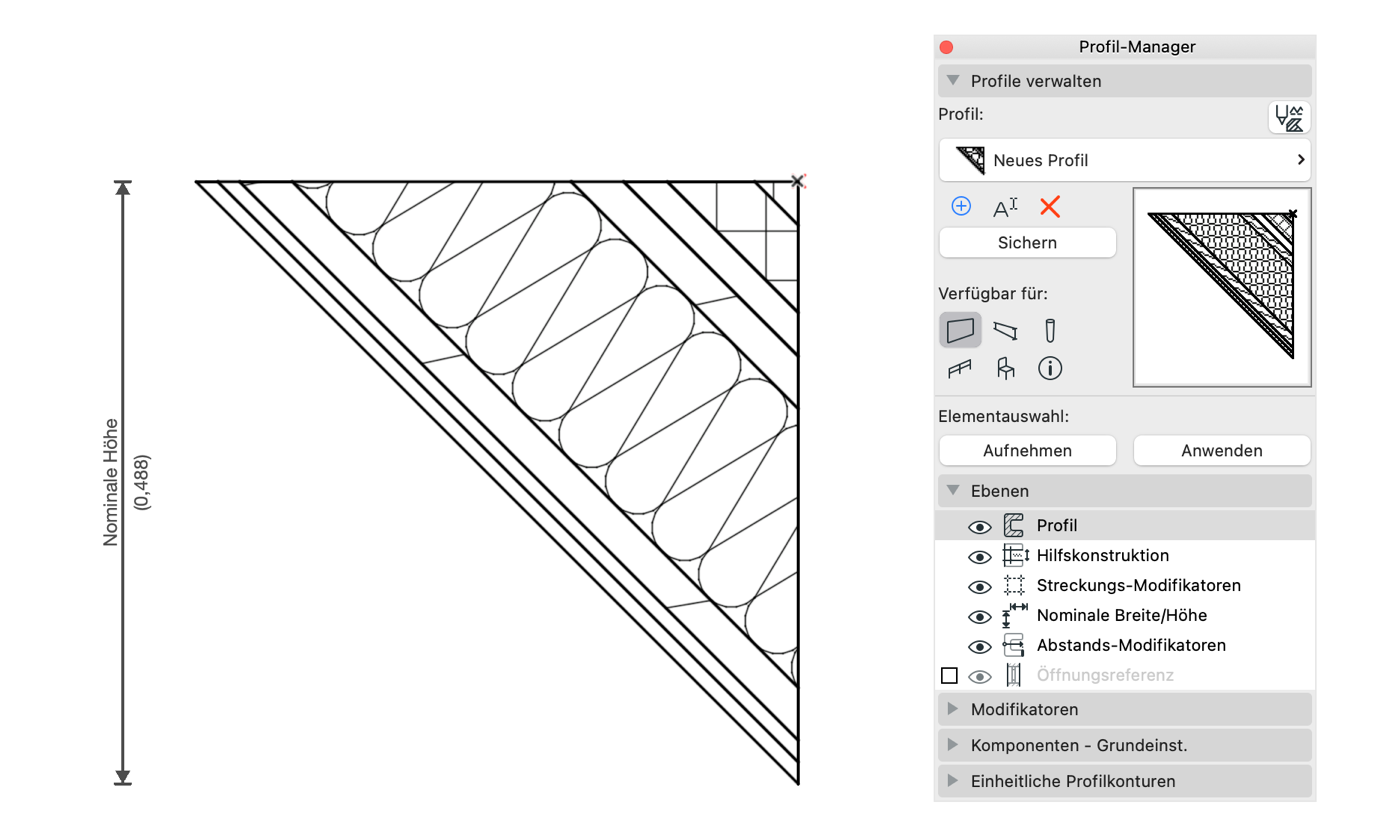

- Dachrandabschluss als Profil im Profilmanager erstellen:
- Mit dem Wand- oder Träger-Werkzeug das entsprechende Profil bzw. Profile (je nach Komplexität der Dachform bzw. unterschiedlichen Dachschrägen können mehrere Profile erforderlich werden) an den gewünschten Stellen aufziehen bzw. platzieren:

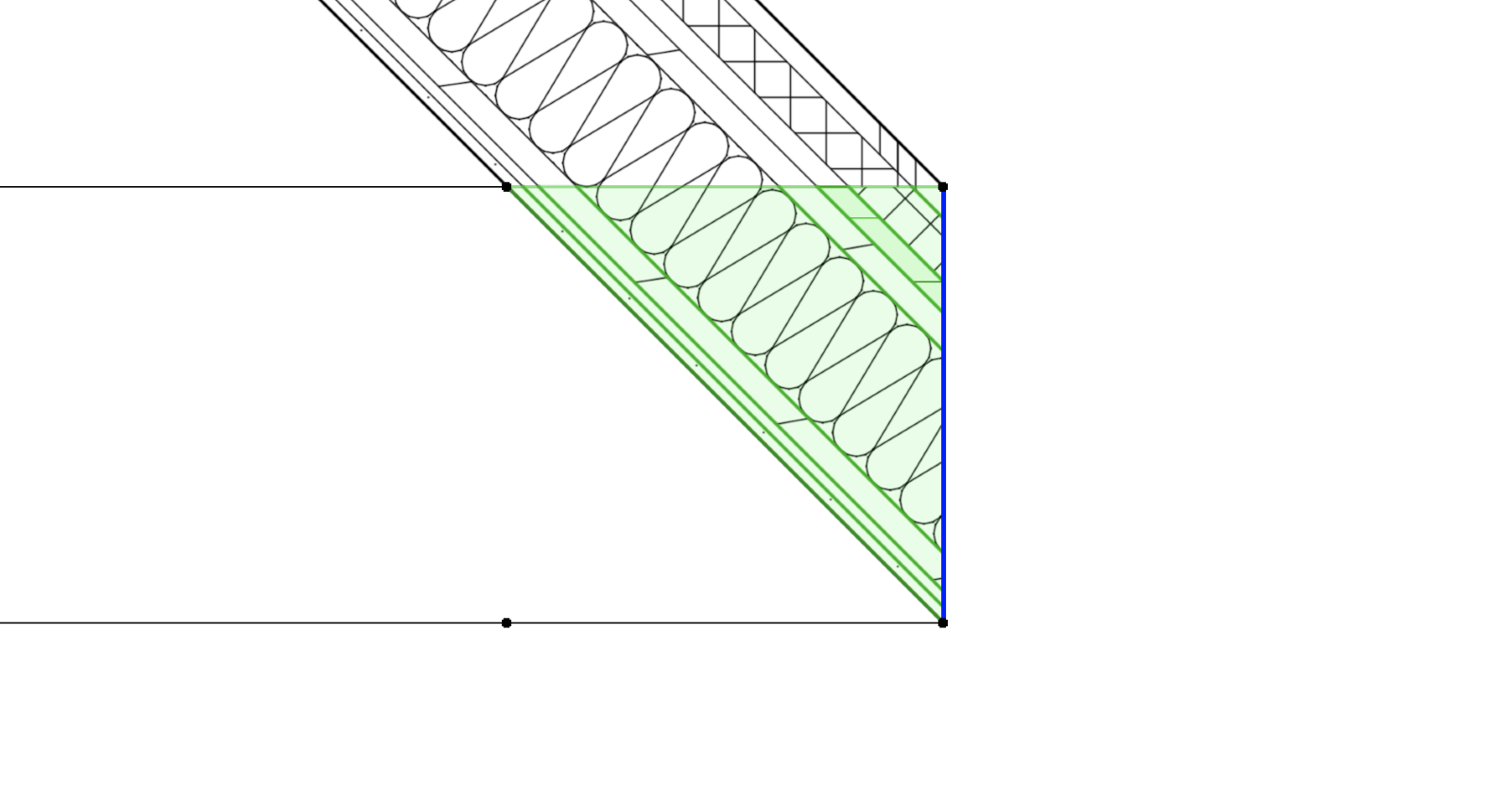

- Verbindungen bzw. Dachrandabschlüsse im Schnitt prüfen:
