Problemstellung
Eine mit dem Treppen-Werkzeug erstellt Treppe hat in den Einstellungen für die Treppen-Auswahl > Treppe > Lauf – Massiv > Auflager und Verbindungen ein Auflager an einer bestimmten Stelle des Laufes definiert. Die entsprechenden Linien des Auflagers sollen in der Grundrissdarstellung mit angezeigt werden. Jedoch fehlen diese und das Auflager wird in der Aufsicht der Treppe nicht dargestellt.
Troubleshooting – Schritte
1. Modelldarstellung prüfen

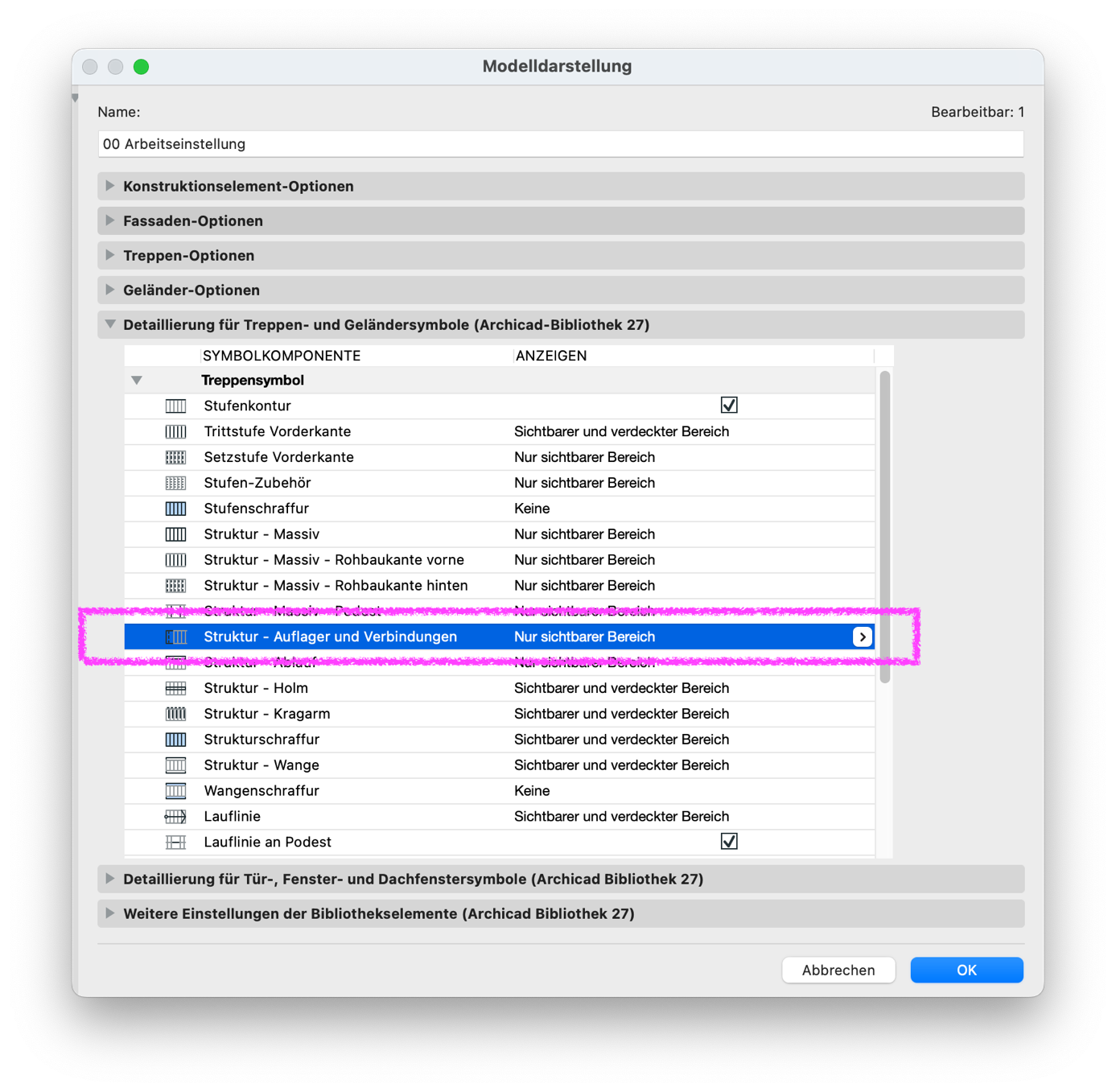

Unter Dokumentation > Modelldarstellung > Modelldarstellung-Name > Detaillierung für Treppen- und Geländersymbole muss die Option Struktur – Auflager und Verbindungen aktiviert und die Einstellung Nur sichtbarer Bereich getätigt sein.
Gut zu wissen:
Die Einstellungen in der Modelldarstellung greifen nur, wenn in den Einstellungen für die Treppen-Auswahl > Treppe > Grundrissdarstellung > Grundrisssymbol die Option Nach Modelldarstellungs-Optionen aktiviert ist.
2. Einstellungen für die Treppen-Auswahl prüfen
Unter Einstellungen für die Treppen-Auswahl > Treppe > Grundrissdarstellung > Stufen und Struktur > Struktur-Komponenteneinstellungen müssen die folgenden Einstellungen getätigt werden:
- Die Option Einheitliche Symboldarstellung muss deaktiviert sein.
- In den Rubriken Über Relevantem Geschoss und Relevant-Unteres Geschoss, sofern die Treppe in mehreren Geschossen angezeigt wird, müssen jeweils die Einstellungen für die Option Struktur – Massiv – Verbindung mit einen der folgenden Optionen festgelegt werden:
- Nur sichtbarer Bereich
- Nur verdeckter Bereich
- Sichtbarer und verdeckter Bereich
Gut zu wissen:
Die Einstellungen greifen nur, wenn in den Einstellungen für die Treppen-Auswahl > Treppe > Grundrissdarstellung > Grundrisssymbol die Option Nach Modelldarstellungs-Optionen deaktiviert ist.
