Problemstellung

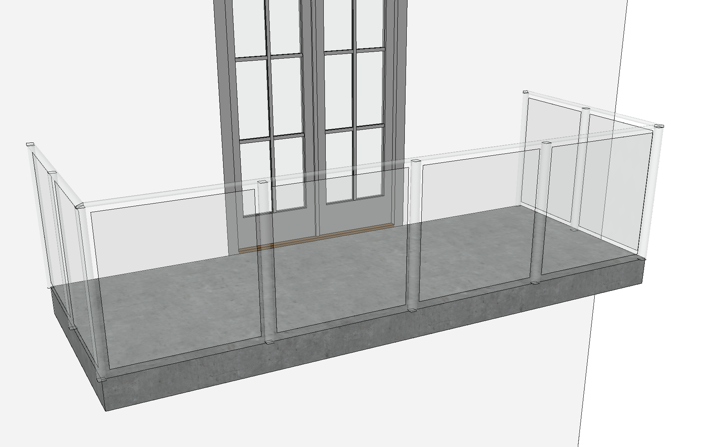

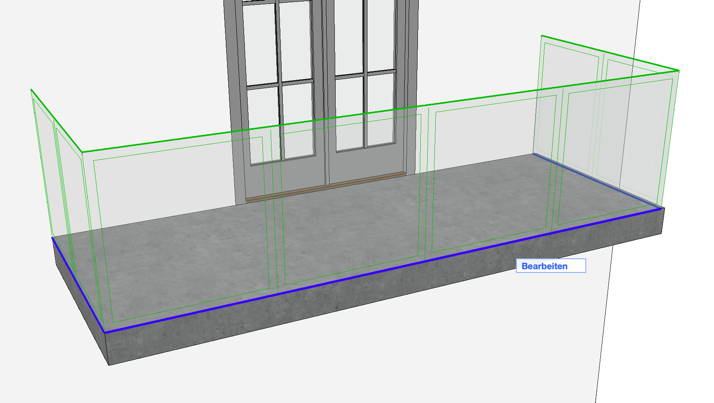

In 3D Fenster werden alle Geländer und deren Elemente transparent dargestellt oder das Geländer wird nur mit rechteckigen, schematischen Flächen dargestellt.
Troubleshooting
1. Modelldarstellung–Optionen für Geländer prüfen
Der Detaillierungsgrad des Geländers wird über die Modelldarstellung-Optionen gesteuert. Unter Dokumentation > Modelldarstellung > Modelldarstellung erstellen... kann die verwendete Modelldarstellung geprüft werden.

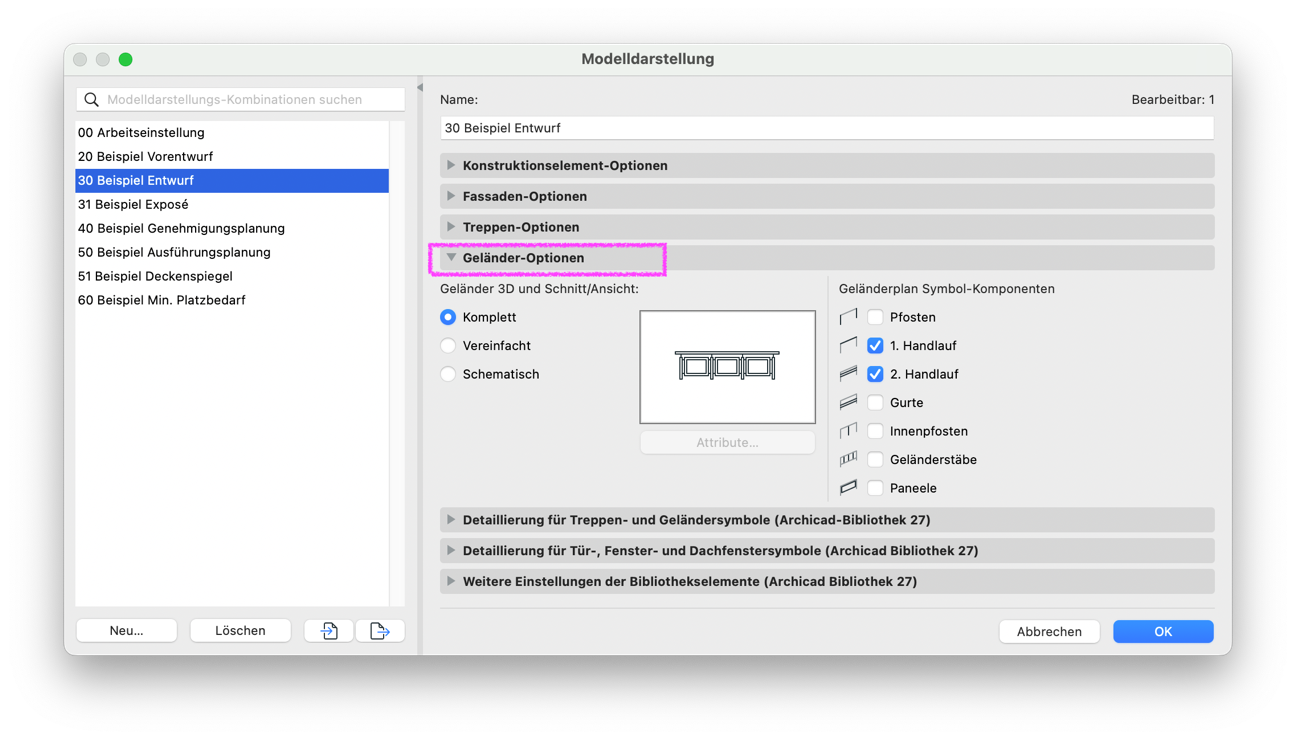

In dem Reiter Geländer–Optionen der verwendeten Modelldarstellung muss für Geländer 3D und Schnitt/Ansicht die Option Komplett ausgewählt werden.
Gut zu wissen:
Das Geländer wird für die Vereinfachte und Schematische Darstellung mit einer Glas-Oberfläche voreingestellt. Diese Oberfläche sowie die Konturlinien-Stift können je Modelldarstellung-Kombination individuell angepasst werden über den Attribute-Button:
2. Grafische Überschreibung prüfen
Sind die Modelldarstellung-Optionen angepasst und die Geländer sehen trotzdem im 3D Fenster nicht wie erwartet aus, kann dies an einer Grafischen Überschreibung von der Grafische Überschreibung oder dem Umbau-Filter stammen. Beide sollten überprüft und eventuell angepasst werden.
Unter Dokumentation > Grafische Überschreibung > Grafische Überschreibungen... kann die verwendete Überschreibung ausgewählt und der Überschreibungsstil bei Oberfläche und Modell-Konturen ausblenden angepasst werden.
Unter Dokumentation > Umbau > Umbau-Filter-Optionen... können für die entsprechende Umbau-Status die Grafische Überschreibung nach gleichen Vorgehen mit der Schaltfläche Grafische Überscshreibungsregeln... angepasst werden.
