Problemstellung
Ein Weg oder eine Straße, welche zum Beispiel mit dem Decken-Werkzeug gezeichnet ist, soll auf der Oberfläche eines Geländes sichtbar sein und dem Geländeverlauf folgen.

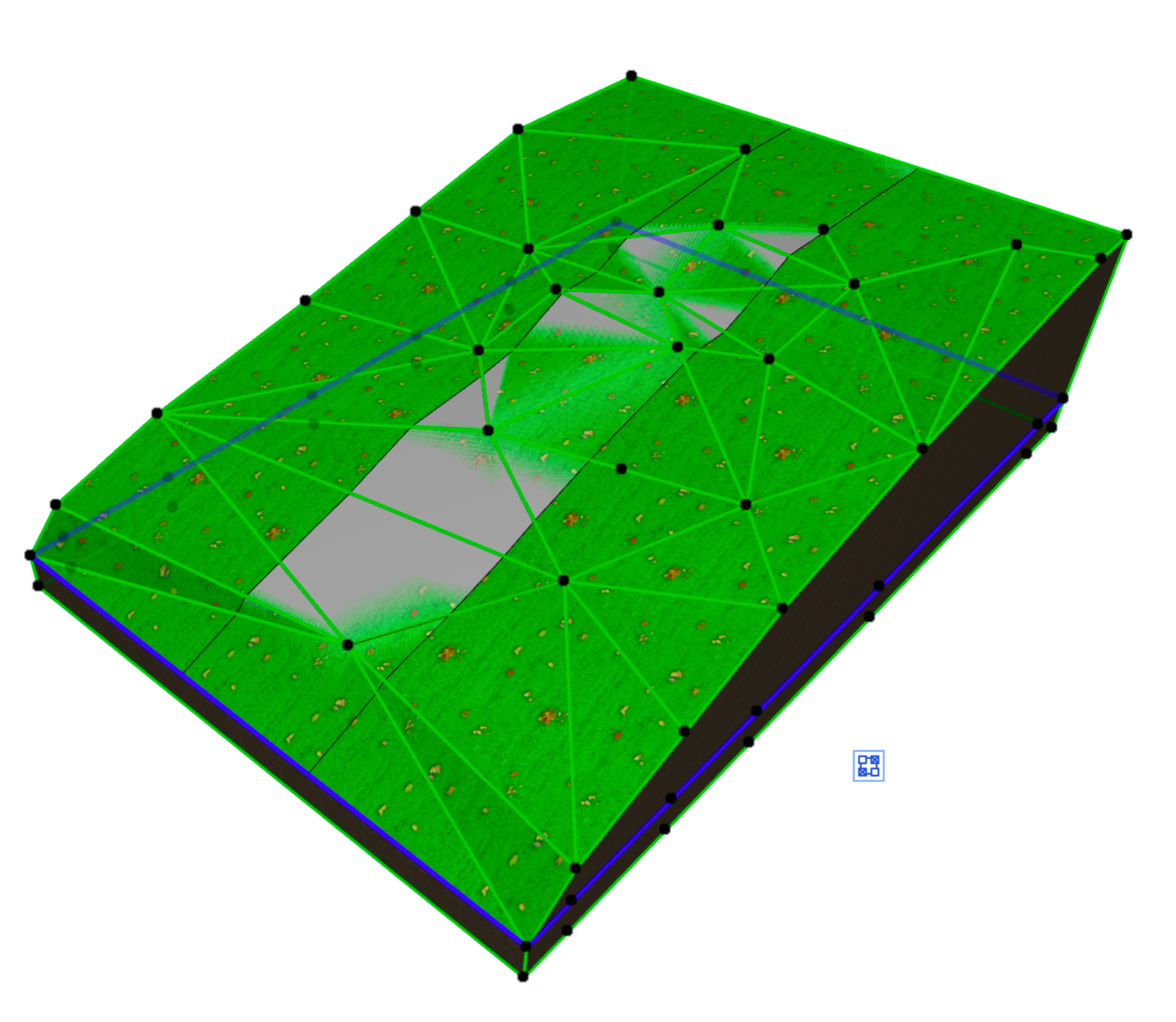

Die entsprechende Oberflächentextur der Decke scheint zwar durch bzw. wird zum Teil auf der Oberfläche der Freifläche abgebildet, jedoch ist die Darstellung nicht korrekt. Die Oberflächentexturen verschneiden sich nicht richtig miteinander.
Troubleshooting

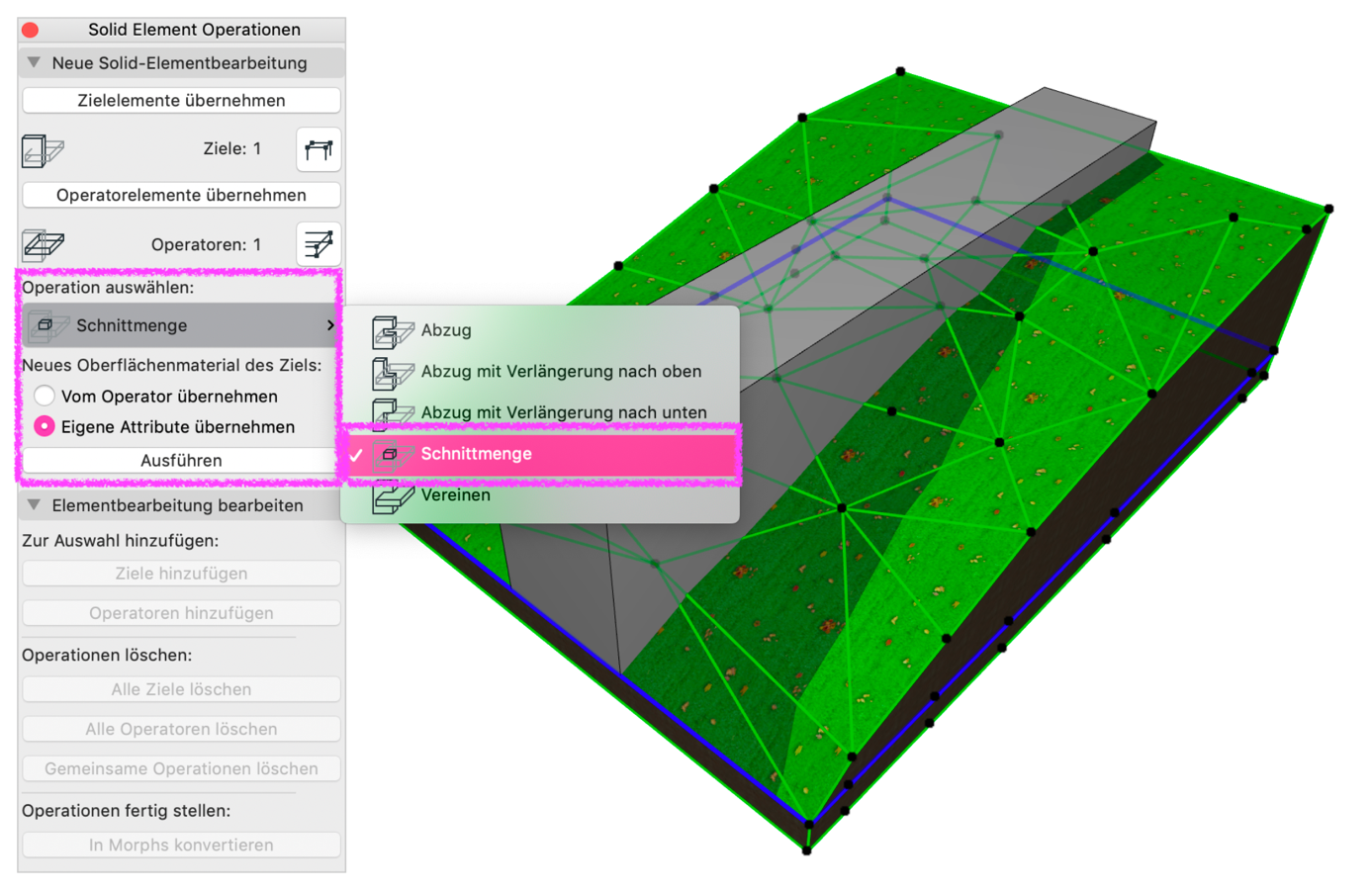

1. Schnittmenge aus Straße und Freifläche mit SEO bilden
Planung > Solid Element-Befehle…
Damit sich die Elemente, Decke und Freifläche, korrekt miteinander verschneiden, muss die Funktion Solid Element-Befehle angewendet werden.
- Der Weg/Straße bzw. die Decke als Ziel-Element definieren
- Das Gelände bzw. die Freifläche als Operator-Element definieren
- Operation „Schnittmenge“ auswählen
- Neues Oberflächenmaterial des Ziels: „Eigene Attribute übernehmen“
2. Schnittmenge von Freifläche mit SEO abziehen
Planung > Solid Element-Befehle…
Im nächsten Schritt gilt es, eine weitere Solid-Element-Operation auszuführen.
- Der Weg/Straße bzw. die Decke als Operator-Element definieren
- Das Gelände bzw. die Freifläche als Ziel-Element definieren
- Operation „Abzug mit Verlängerung nach oben“ auswählen
- Neues Oberflächenmaterial des Ziels: „Vom Operator übernehmen“

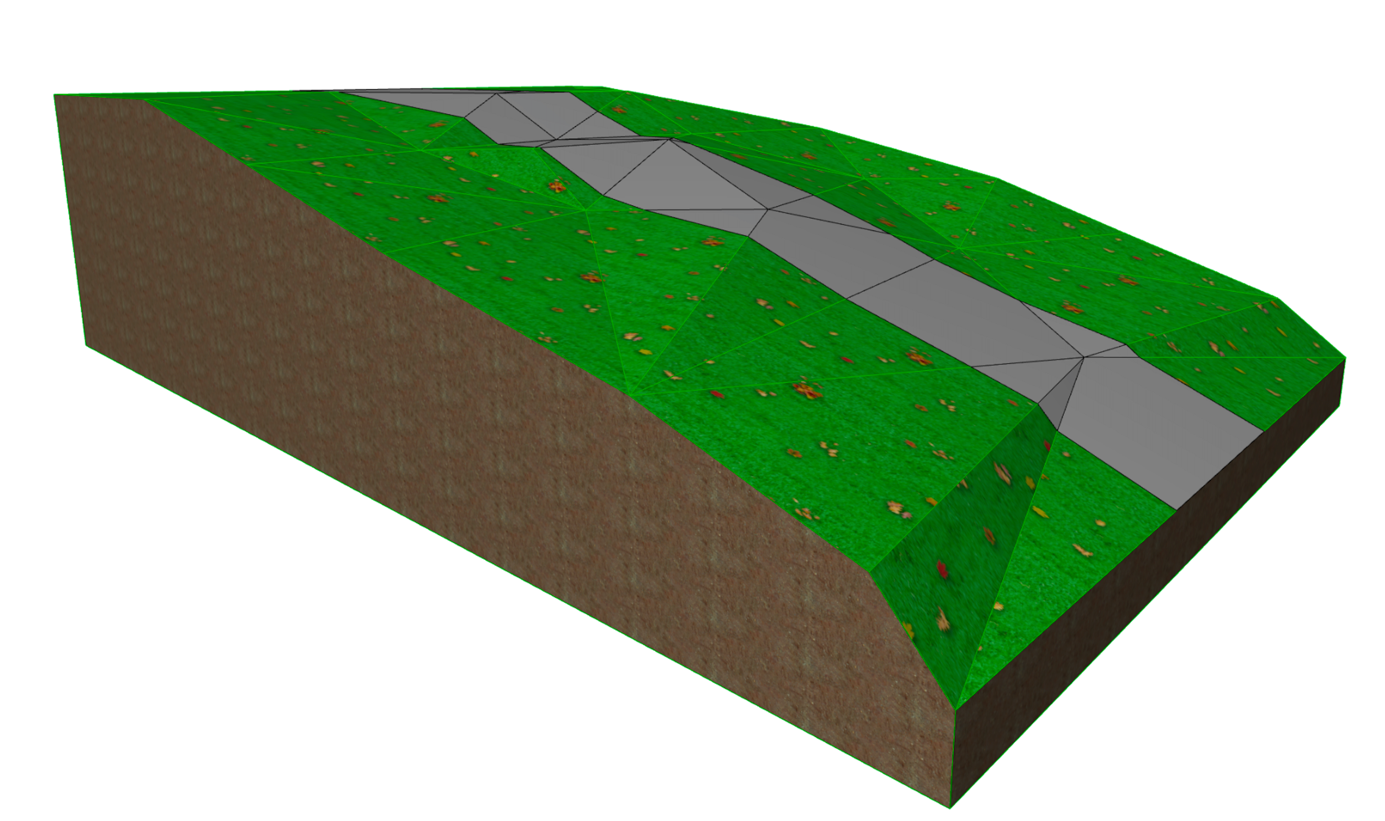

Im Ergebnis wird nun der Weg/die Straße korrekt auf der Oberfläche der Freifläche abgebildet und die Oberflächentextur folgt dem Geländeverlauf.
Weitere Informationen zu diesem Thema: Solid Element Befehle
