Problemstellung
Schraffuren werden nach Export einer DXF bzw. DWG nicht richtig dargestellt. Die Schraffuren verlieren Ihre in Archicad definierten Farbeinstellungen.
Troubleshooting
1. Einstellungen der Schraffuren prüfen
- Schraffurkategorie
- Es sollte möglichst die Schraffurkategorie Oberfläche (Deckschraffur) nicht genutzt werden.
- Diese Schraffuren enthalten meist Bild-Texturen, welche in einer DWG nicht aufgelöst werden.
- Schraffurtyp
- Der Schraffurtyp Mischschraffur (Auswählbar über die Kategorien Zeichnungs-, Schnitt- und Deckschraffur) sollte möglichst nicht für den DXF/DWG Export genutzt werden.
-
Hier kann jeweils nur die Vordergrundfarbe exportiert werden. Die Hintergrundfarbe geht hierbei verloren.
2. DXF/DWG-Übersetzer-Einstellungen prüfen
- DXF/DWG-Übersetzer-Einstellungen öffnen über
- Ablage > Interoperabilität > DXF-DWG > DXF-DWG-Übersetzer…
- oder in allen Dateiauswahl-Fenstern, welche es zulassen eine DXF/DWG zu speichern oder zu öffnen, über die Schaltfläche Einstellungen….
- Wählen des zu benutzenden Übersetzers
- Der zu benutzende Übersetzer muss ausgewählt werden, sodass die Einstellungen des Übersetzers angezeigt werden.
- Sollten die Einstellungen für Überprüfungszwecke beibehalten werden, kann dieser vor der Bearbeitung dupliziert werden.
- Einstellungen prüfen

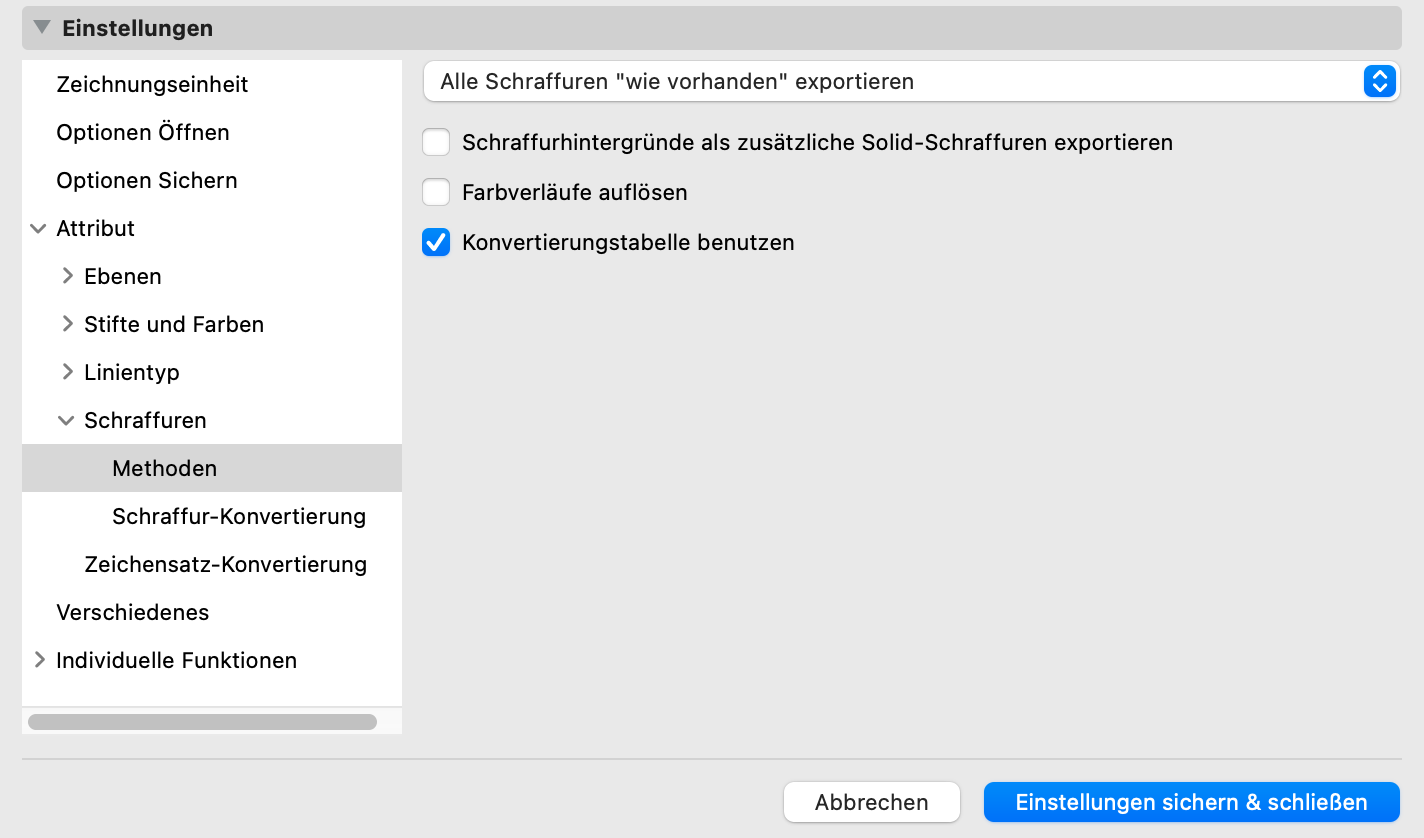

- Unter Einstellungen > Attribut > Schraffuren > Methoden sollte die Auswahl Alle Schraffuren „wie vorhanden“ exportieren gewählt werden.
- Hierdurch wird sichergestellt, dass Schraffuren, wie in Archicad angezeigt, übergeben werden.
- Dies gilt nicht für die oben genannten Ausnahmen.
-
- Unter Einstellungen > Attribut > Schraffuren > Schraffur-Konvertierung sollten keine Einträge vorhanden sein, es sei denn, diese wurden wissentlich erstellt. Durch eventuell vorhandene Einträge werden Schraffuren zu Solids konvertiert. Diese Solids können zu einer falschen Darstellung führen.
Hinweis zur Konvertierung via Vorlagedateien/Konvertierungsdateien
Bei Verwendung einer Vorlagedatei und/oder einer Konvertierungsdatei kann es sein, dass Schraffuren durch diese beeinflusst werden. Dies ist in den meisten Fällen gewünscht und sollte so beibehalten werden.
Kontaktieren Sie bei Fragen hierzu gerne Ihren externen Herausgeber der Vorlagedatei.
