Offene Wandecken in zweiter Wand bei an langer Seite angrenzenden Wänden

Problemstellung

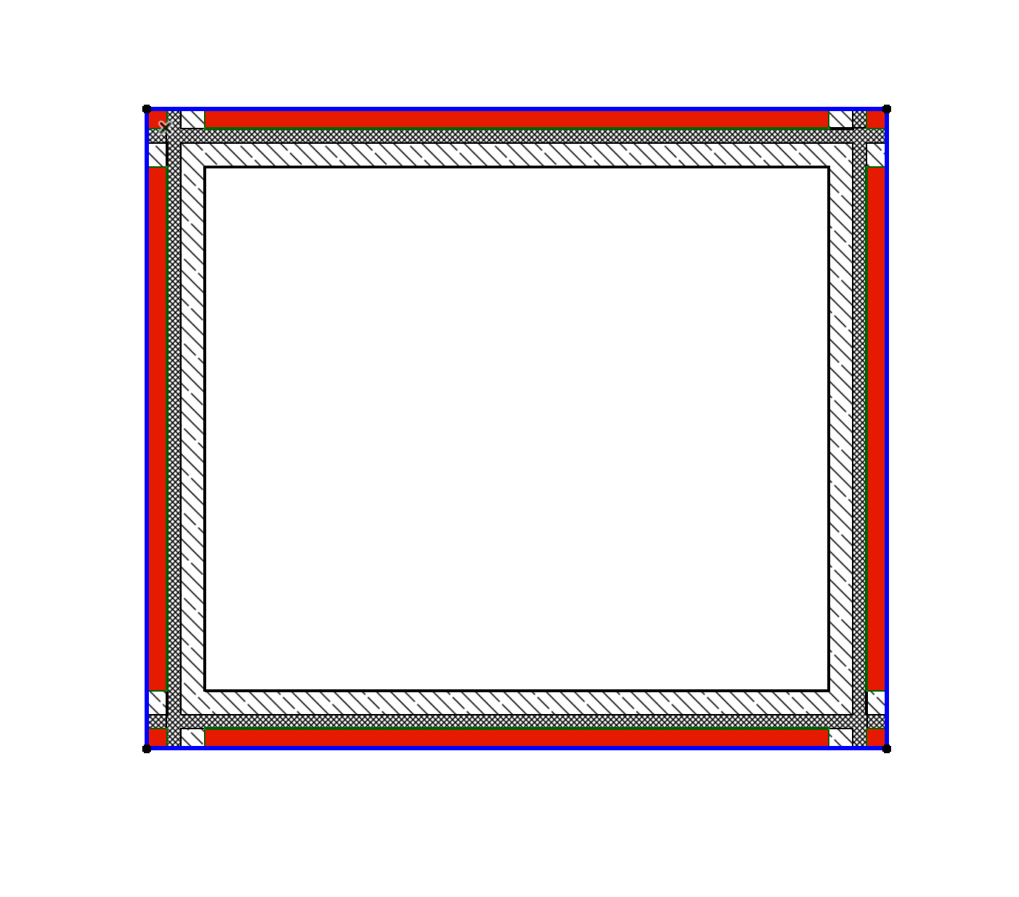

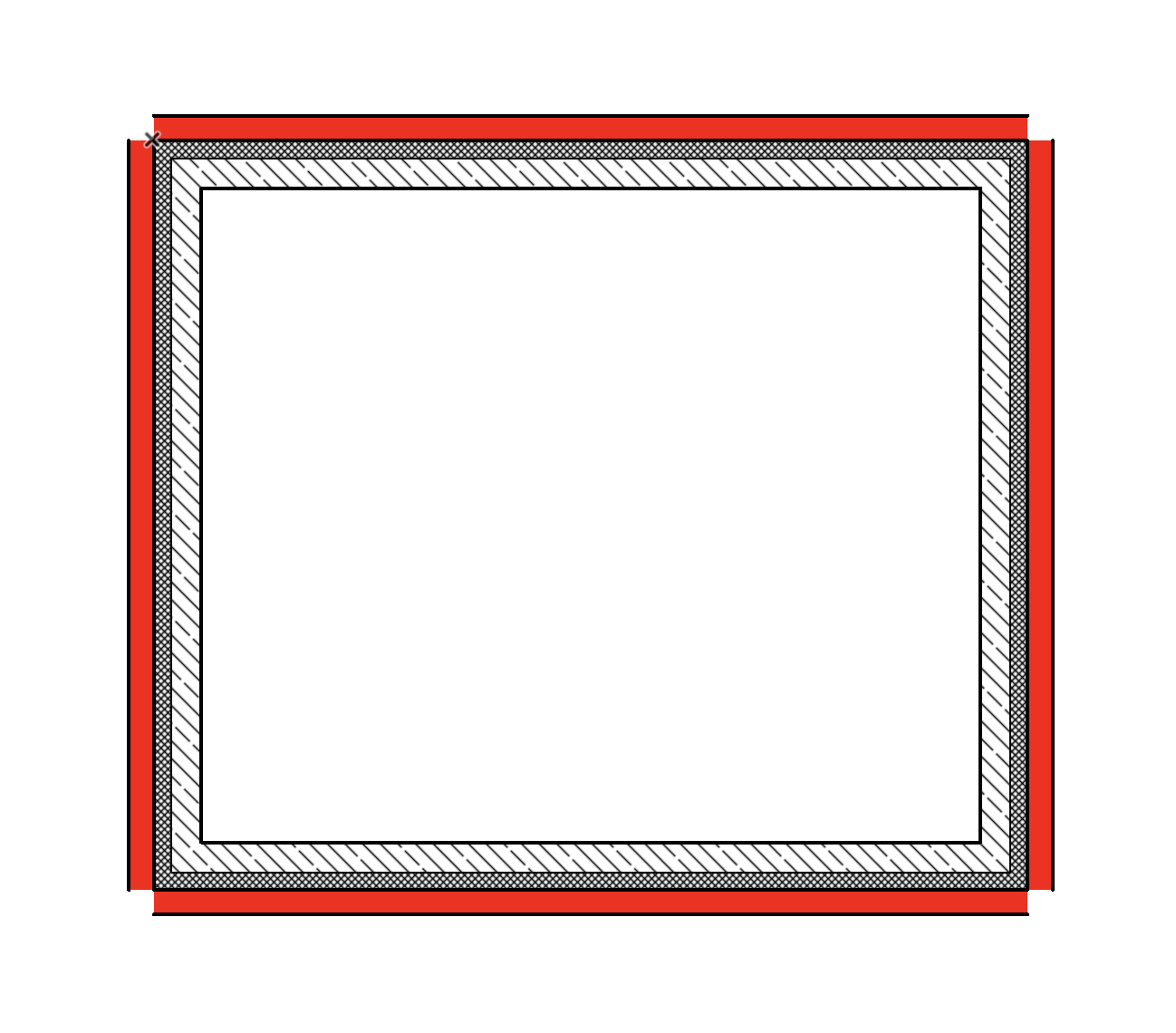

Wenn eine weitere Wand an eine bereits bestehende Wand gezeichnet wird, sind die Wandecken der neuen zweiten Wand immer offen und lassen sich trotz verbundener Referenzlinie nicht schließen.

Troubleshooting

1. Lage der Referenzlinien anpassen 

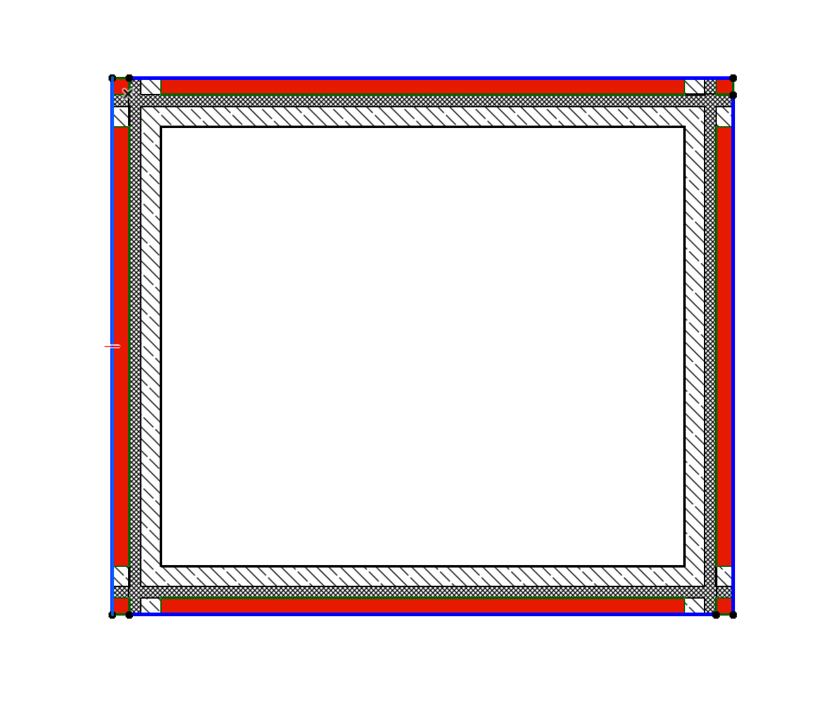

Wenn die betroffenen Wände ausgewählt werden, fällt auf dass die blauen Referenzlinien der nebeneinander positionierten Wände sich an der gleichen Stelle befinden. Damit verschneiden sich die parallel berührenden Wände und es entstehen die offenen Wandecken.

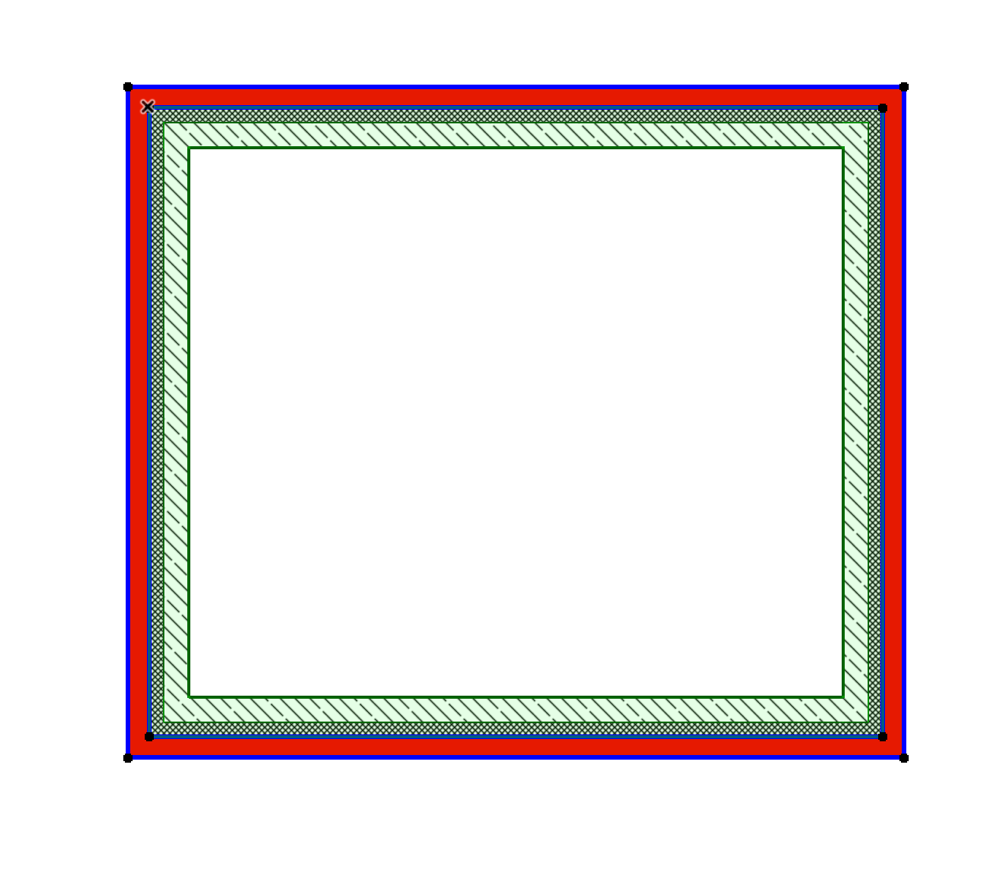

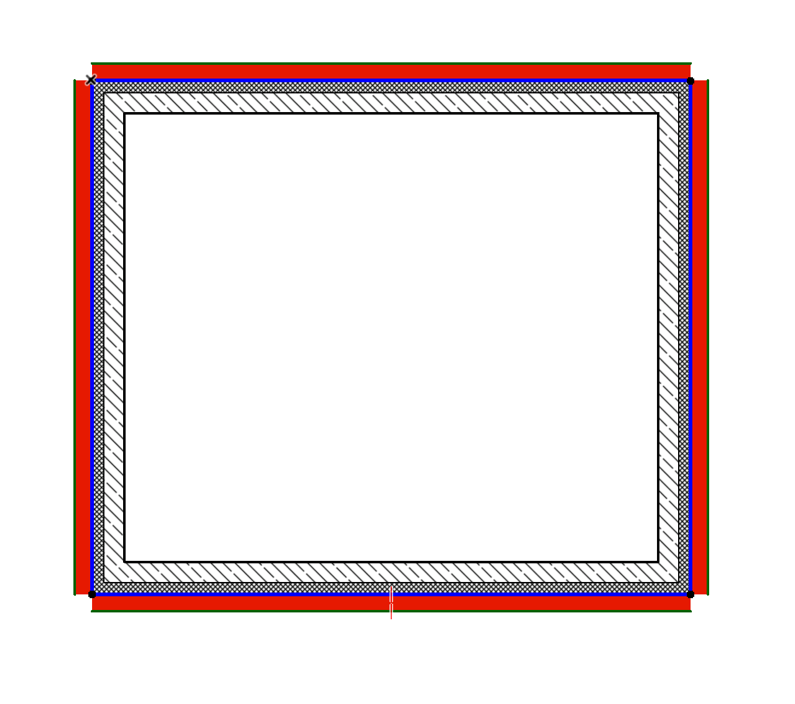

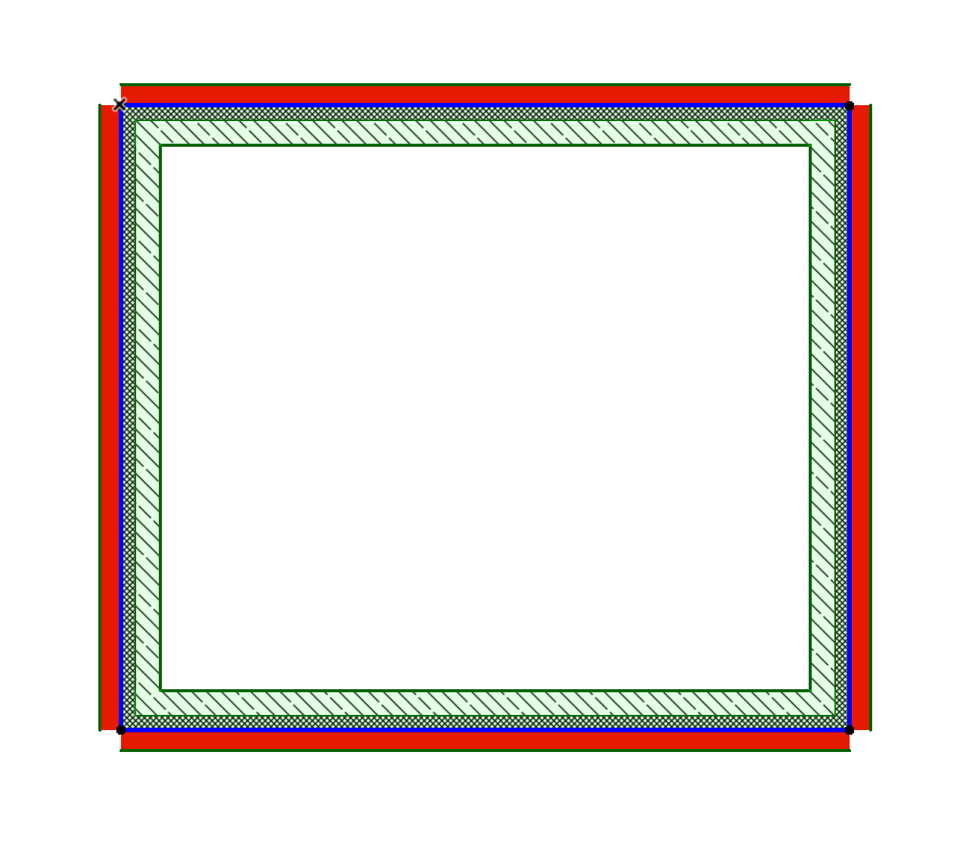

Damit die Wandecken geschlossen werden können, müssen die Referenzlinie von den äußeren oder den inneren Wänden so verändert werden, dass die Referenzlinien der angrenzenden Wände sich nicht mehr an der gleichen Stelle befinden.

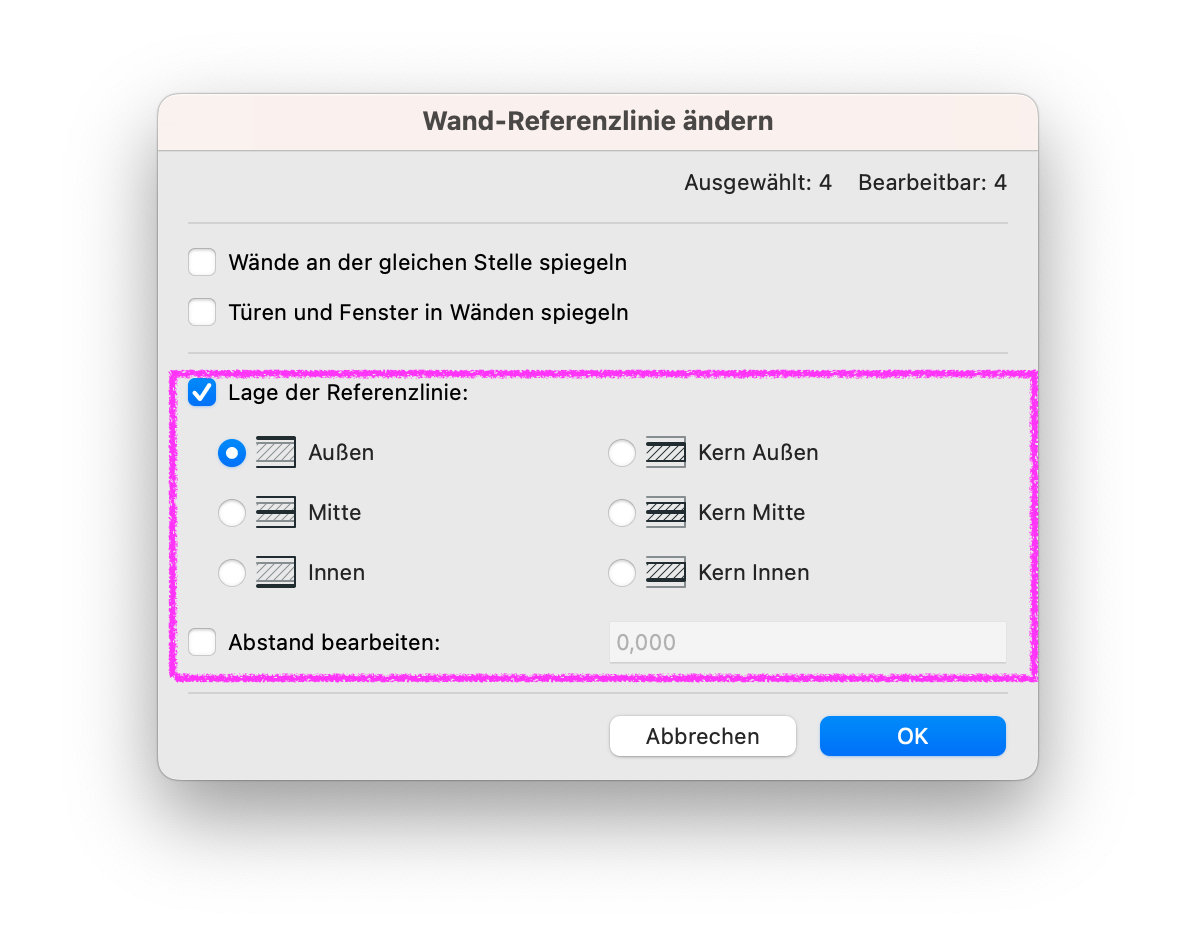

Dafür werden die äußeren oder inneren Wände, deren Referenzlinie verändert werden soll ausgewählt und unter Bearbeiten > Referenzlinie und -ebene > Wand-Referenzlinie ändern… im Fenster Wand-Referenzlinie ändern mit der Aktivierung des Hakens bei Lage der Referenzlinie: so in der Lage angepasst, dass die Referenzlinien sich nicht mehr überlagern.

Unter Umständen muss anschließend die Verbindung der Wand-Referenzlinien mit dem Befehl Verbinden unter Bearbeiten > Verändern erneut erstellt bzw. angepasst werden.

Hinweis:

Wände verbinden sich nach den Verschneidungs-Grundsätzen durch Kollision und durch die Referenzlinie.

2. Ebenenverschneidungszahl verändern 

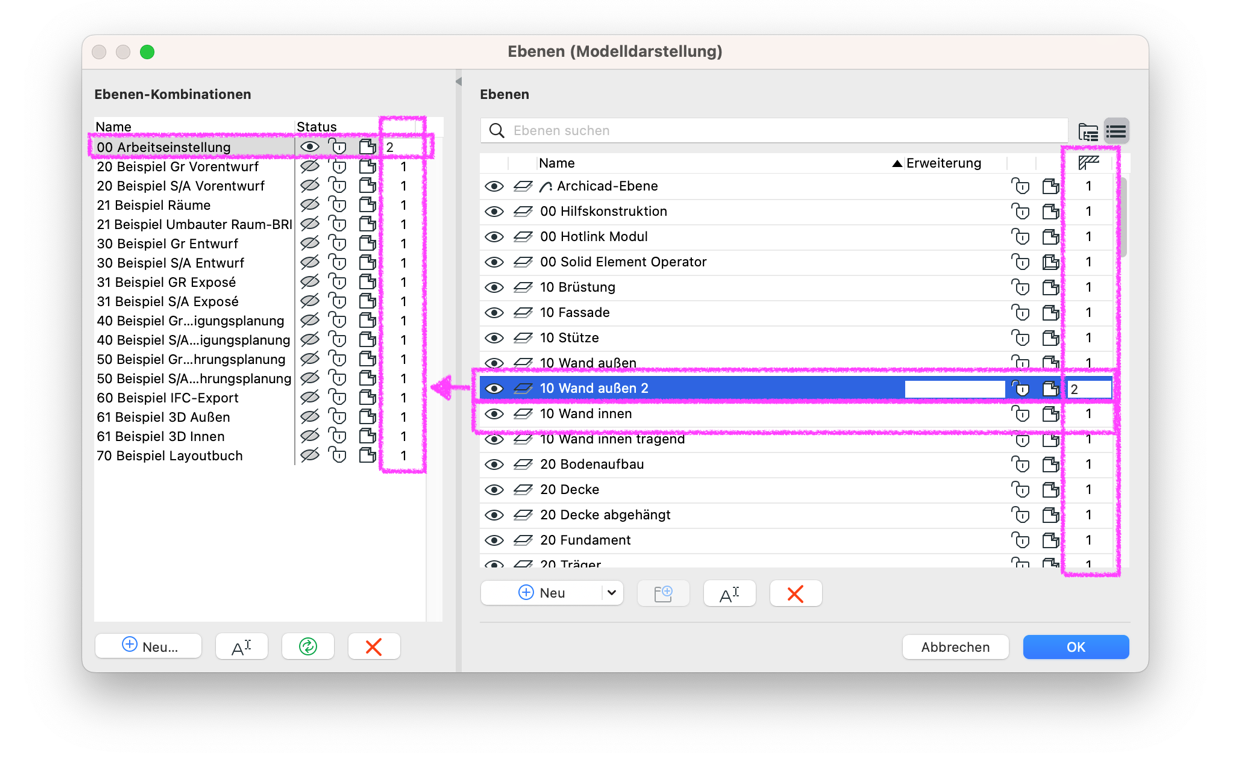

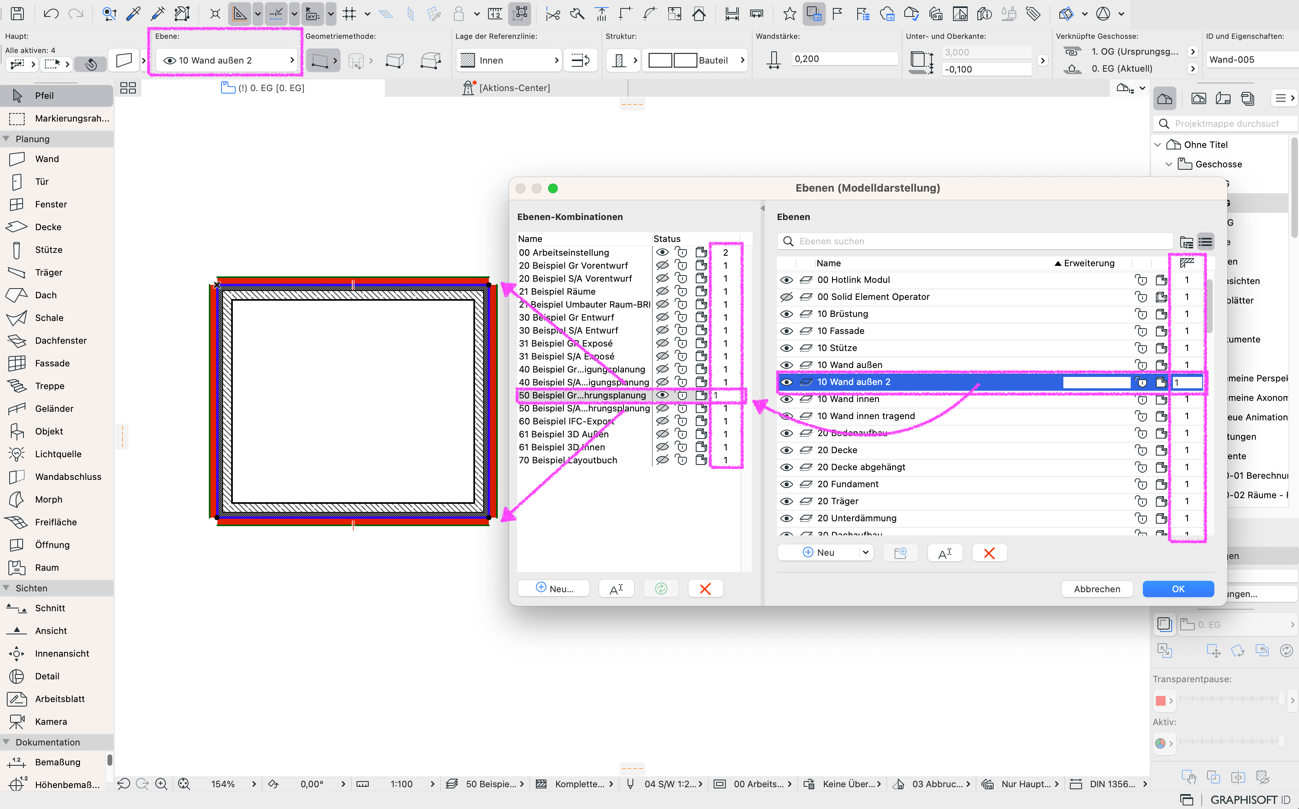

Alternativ können, anstatt die Lage der Referenzlinien zu verändern, die Ebenenverschneidungszahl der Ebenen-Kombination angepasst werden.

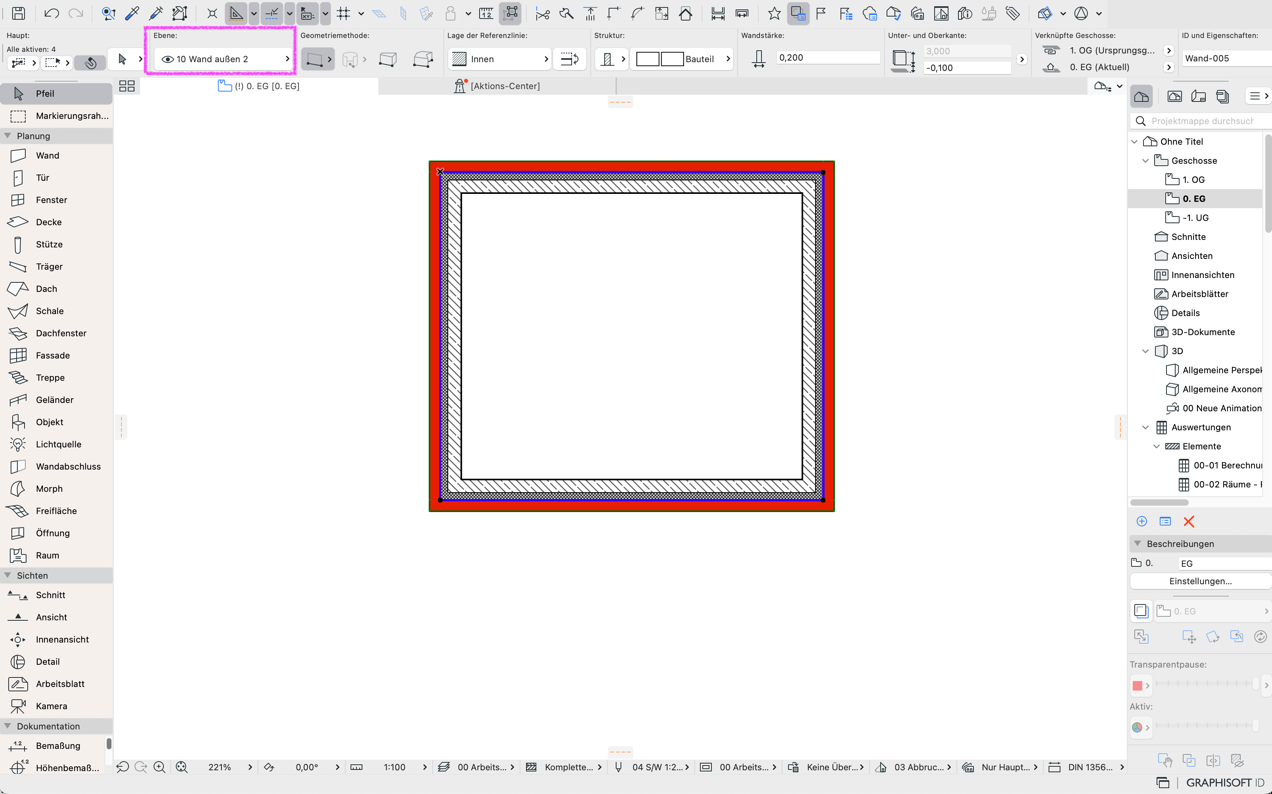

Hierfür müssen die Wände, welche sich nicht mit den anderen Wänden verschneiden sollen, auf eine andere Ebene gelegt werden. Anschließend muss die Ebenenverschneidungszahl in der passenden Ebene und für die entsprechende Ebenen-Kombination angepasst werden.

Hinweis:

Es ist dabei jedoch zu beachten, dass die Ebenenverschneidungzahl für verschiedene Ebenen-Kombinationen unterschiedlich sein kann und damit die falsche Verschneidung in anderen Ebenen-Kombinationen immer noch besteht, solange diese nicht angepasst wurde.
