Problemstellung

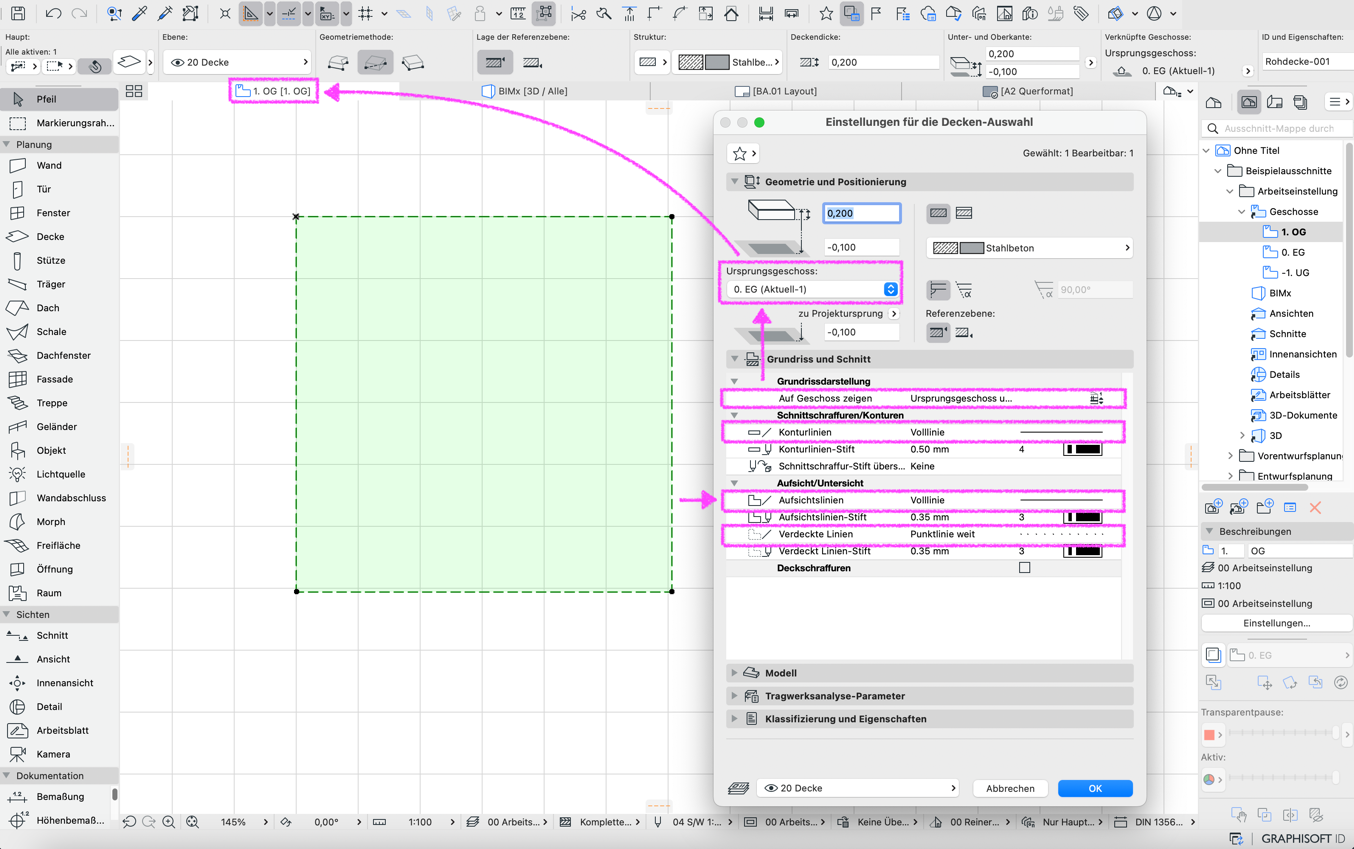

Die im Geschoss darüber und/oder darunter dargestellte Decke lässt sich in der Linientypdarstellung unter den Einstellungen für die Decken-Auswahl nicht verändern.
Wird die Decke in anderen Geschossen als dem Ursprunggeschoss über die Geschossabhängige Darstellung eingeblendet, scheint keiner der im Decken-Element eingestellten Linientypen eine Auswirkung auf die Liniendarstellung der Decke im Grundriss zu haben.
Troubleshooting:
1. Altsystem-Einstellungen prüfen

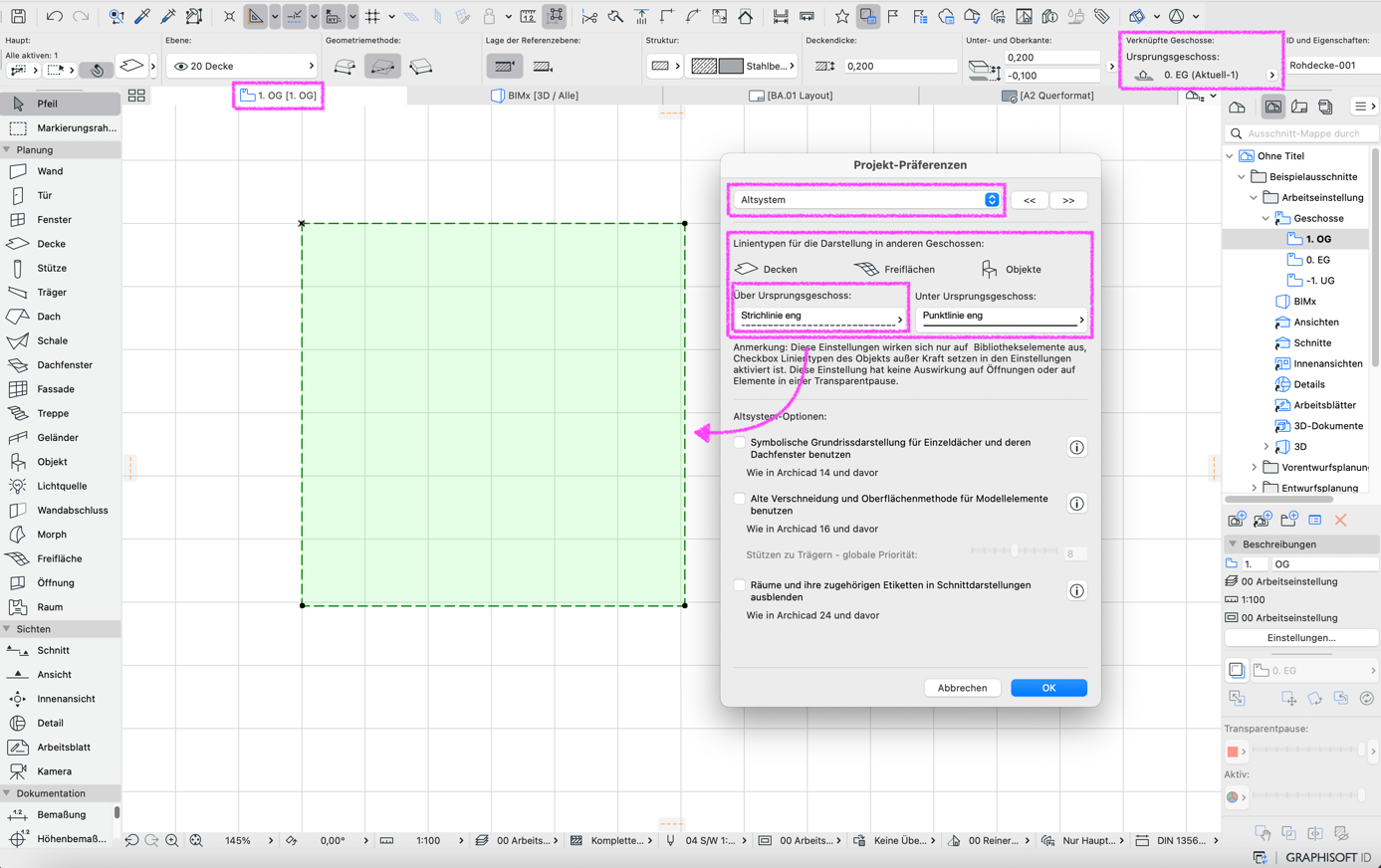

- Optionen > Projekt-Präferenzen > Altsystem

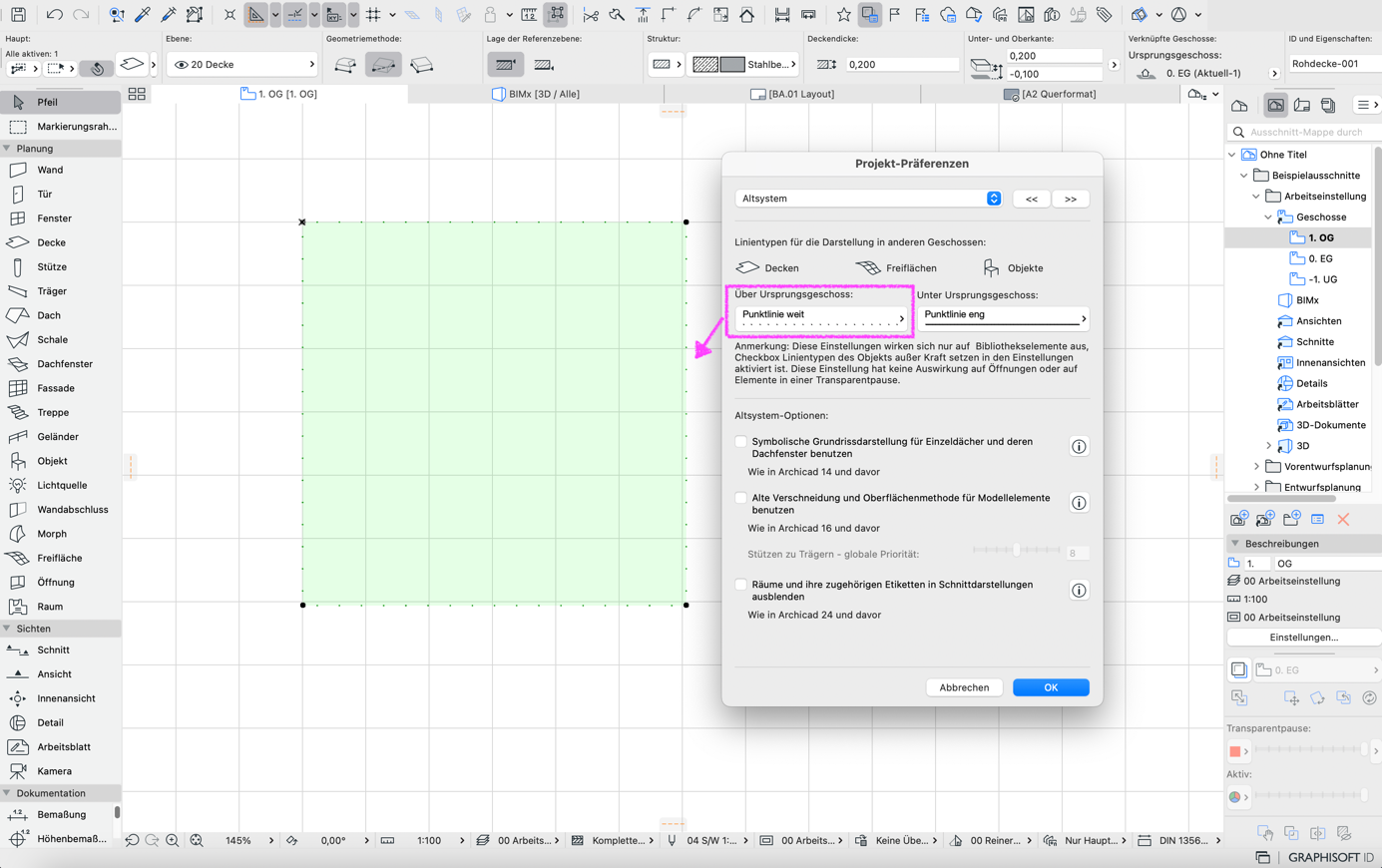

Im Altsystem wird festgelegt, wie Decken, Freiflächen und Objekte über dem Ursprunggeschoss und unter dem Ursprunggeschoss dargestellt werden. Der Decken-Linientyp kann dort mit den Einstellungen Über Ursprungsgeschoss und Unter Ursprungsgeschoss für das gesamte Projekt geändert werden.
Hinweis:
Es sollte beachtet werden, dass auch Freiflächen und Objekte von dieser Einstellung betroffen sind.
|
|
|
2. Grafische Überschreibung anwenden
Soll der Linientyp nur für Decken und auch nur in einem bestimmten Geschoss geändert werden, muss eine grafische Überschreibung verwendet werden.
Hinweis:
Die grafische Überschreibung hat eine höhere Priorität als die Altsystem-Einstellung.
- Dokumentation > Grafische Überschreibung > Grafische Überschreibungen öffnen
- Eine neue grafische Überschreibungskombination erstellen oder eine vorhandene ergänzen
- Eine neue Regel hinzufügen

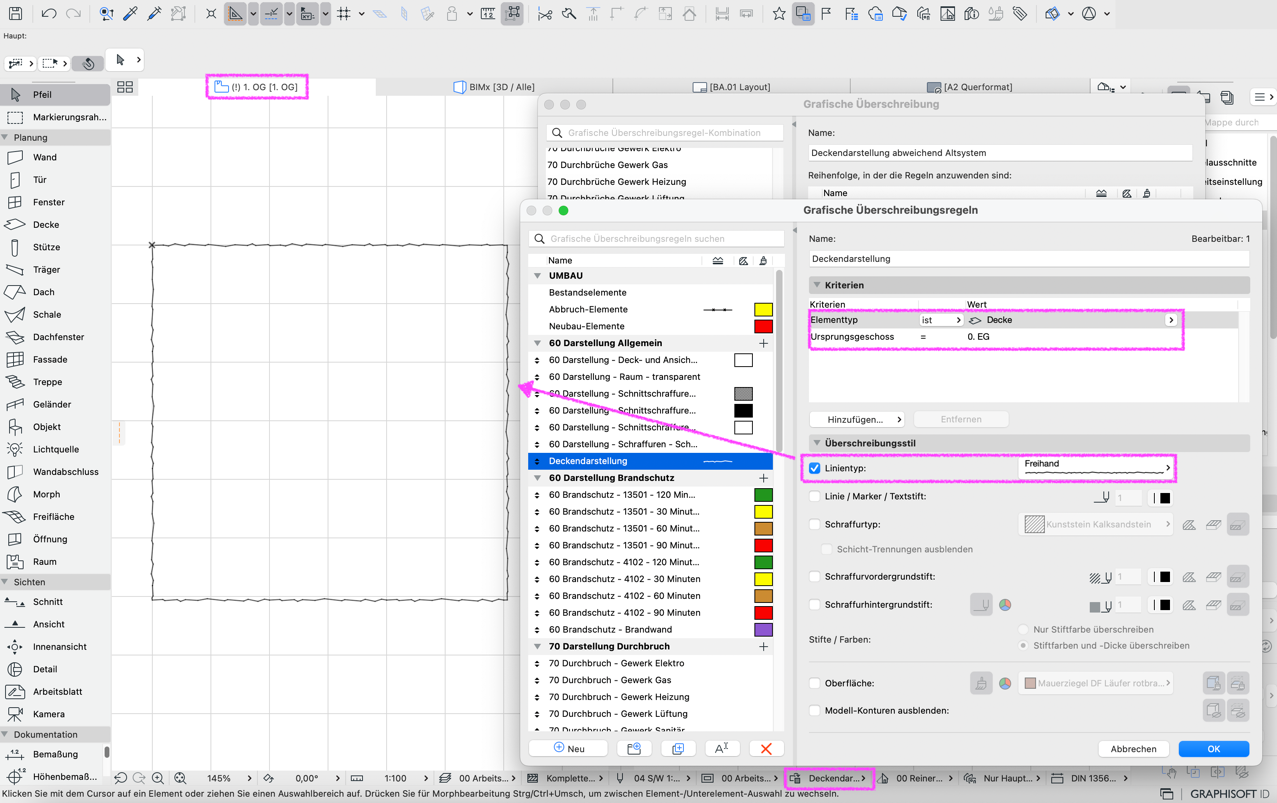

- In der Grafischen Überschreibung können unter Kriterien bestimmte Elementtypen, wie Decken nach dem Ursprungsgeschoss, überschrieben werden.
- Anschließend kann im Überschreibungsstil der Linientyp abweichend von den Projekt-Präferenzen festgelegt werden
- Danach muss die erstellte grafische Überschreibung in den Ausschnitt-Einstellungen des betroffenen Geschosses eingestellt werden
