Problemstellung

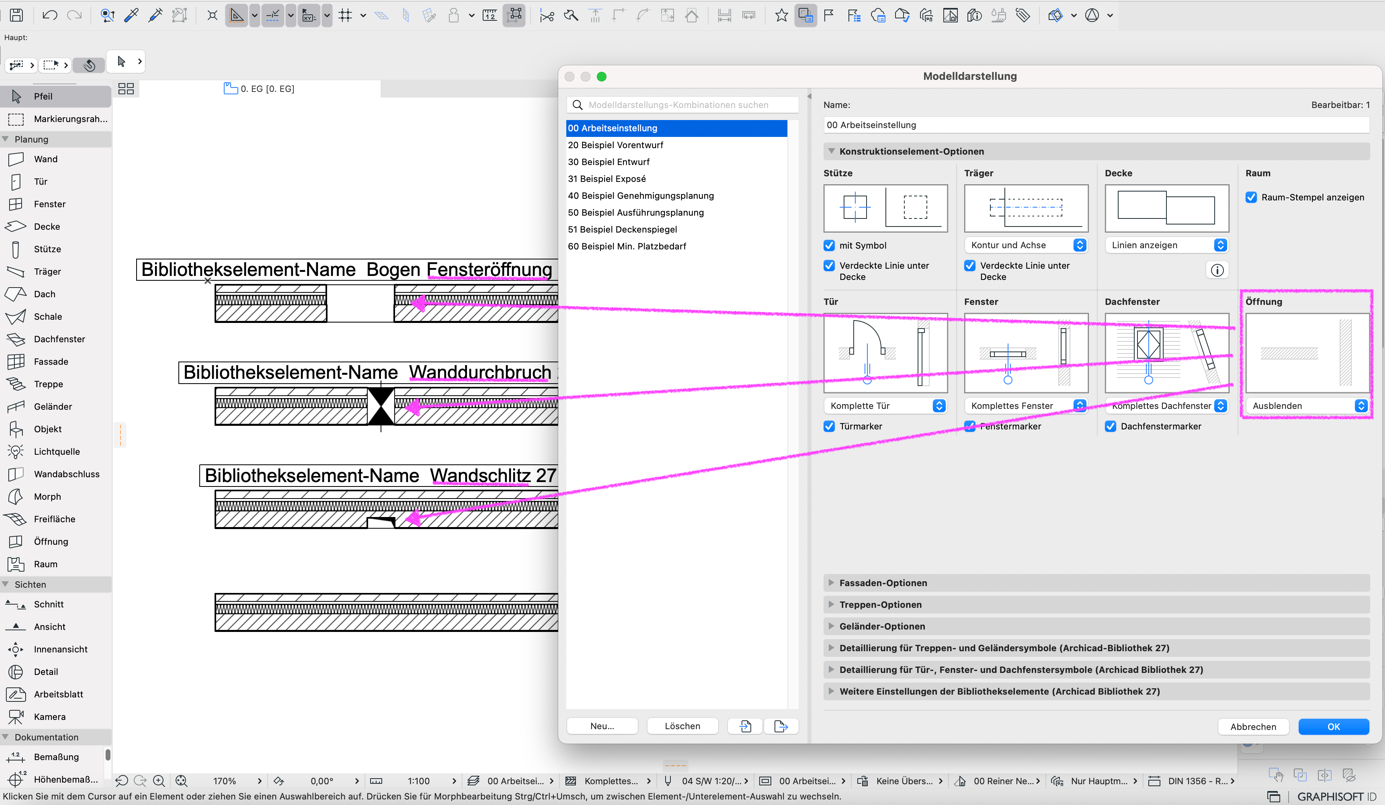

Die in Wänden platzieren Bibliothekselementen wie Fensteröffnung, Türöffnungen, Wanddurchbruch und Wandschlitz lassen sich nicht über die Modelldarstellungen als Öffnung ausblenden.
Troubleshooting
Elementtyp ist nicht Öffnung
Dokumentation > Modelldarstellung > Modelldarstellung XY

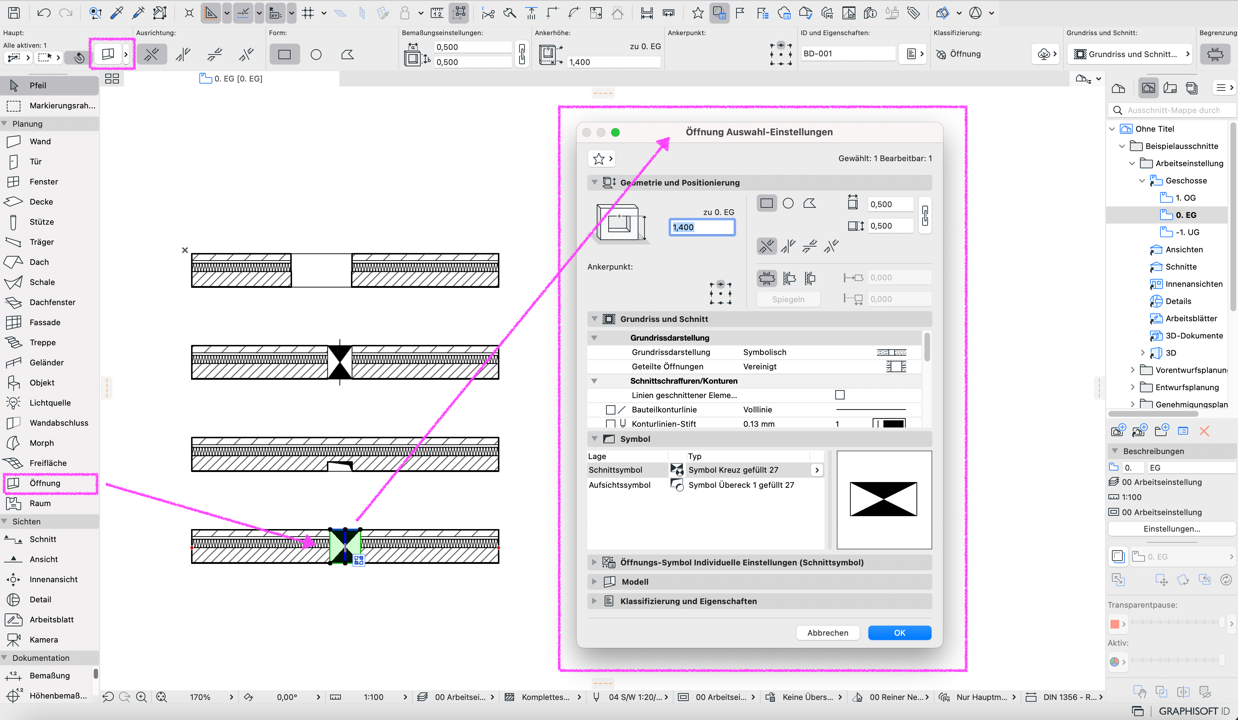

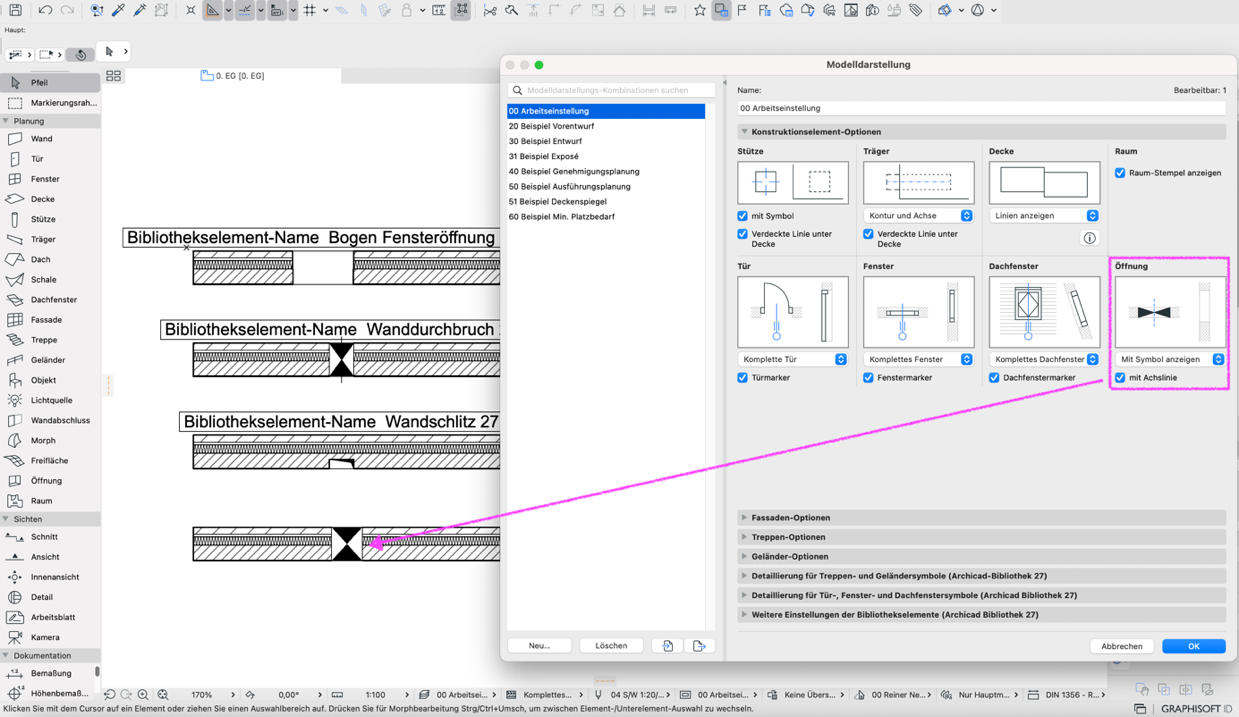

Wenn in der Modelldarstellung unter Öffnungen die Option Ausblenden aktiviert ist, können nur Öffnungen, welche mit dem Öffnungs-Werkzeug erstellt worden sind, ausgeblendet werden.

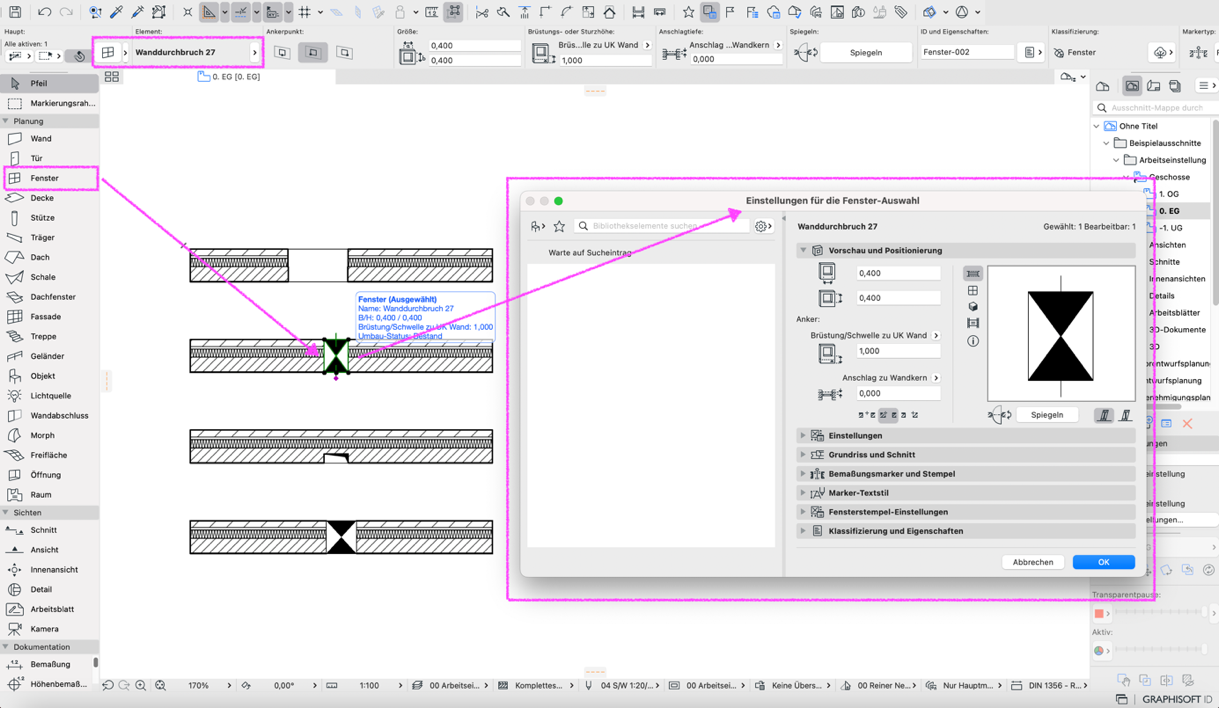

Bei die Bibliothekselemente Wandschlitz, Wanddurchbruch, Türöffnungen und Fensteröffnungen, handelt es sich um Elemente, die mit den Fenster- bzw. Tür-Werkzeug erstellt wurden.

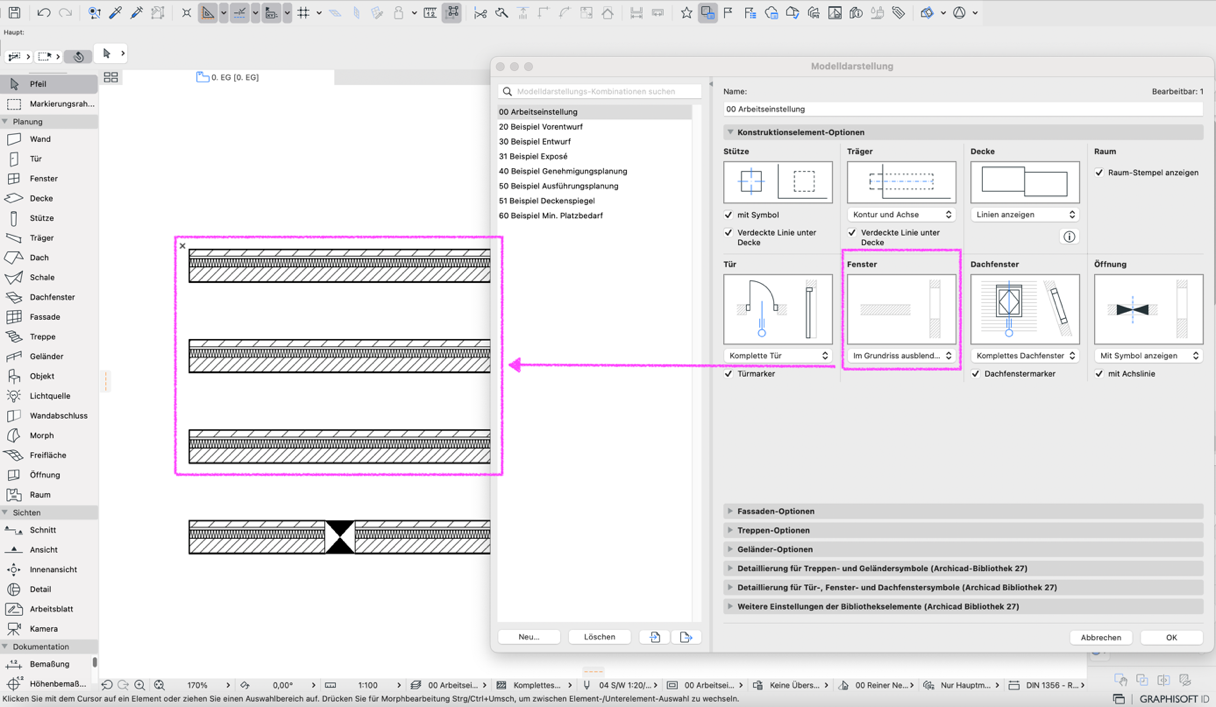

Diese können damit nicht in der Modelldarstellung über Öffnungen ausgeblendet werden, weil diese Elemente keine Öffnungen sind. Sie werden in der Modelldarstellung über Fenster bzw. Tür ausgeblendet.
Wenn die betroffenen Elementen über Öffnungen in der Modelldarstellung ausgeblendet werden sollen, dann müssen diese mit dem Öffnungs-Werkzeug neu erstellt werden.
Hinweis:
Die Fenster-Bibliothekselemente Wandschlitz, Wanddurchbruch und Fensteröffnungen können nicht separat von anderen platzierten Fenster-Elementen ausgeblendet werden. Genauso können auch nicht Tür-Bibliothekselemente wie Türöffnungen separat von anderen platzierten Tür-Elementen ausgeblendet werden.
Es ist auch nicht möglich die Sichtbarkeit von Öffnungen, Fenstern und Türen über die Ebenen-Kombinationen zu steuern, da Öffnungen, Fenster und Türen keine eigene Ebene haben. Diese Elemente übernehmen die Ebene von dem Element, indem diese platziert wurde.
