Problemstellung

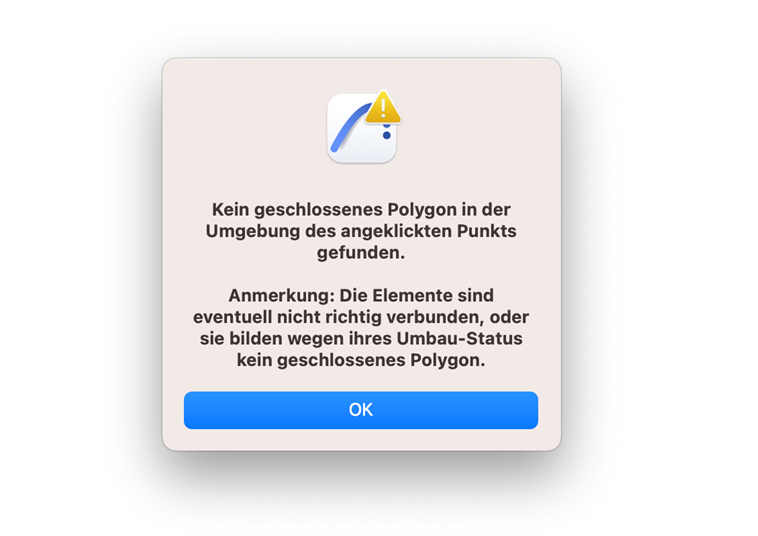

Wenn versucht wird ein Raum zu erstellen oder über Planung > Raume aktualisieren... zu aktualisieren, kommt die Fehlermeldung, dass kein geschlossenes Polygon für den Raum gefunden wurde.

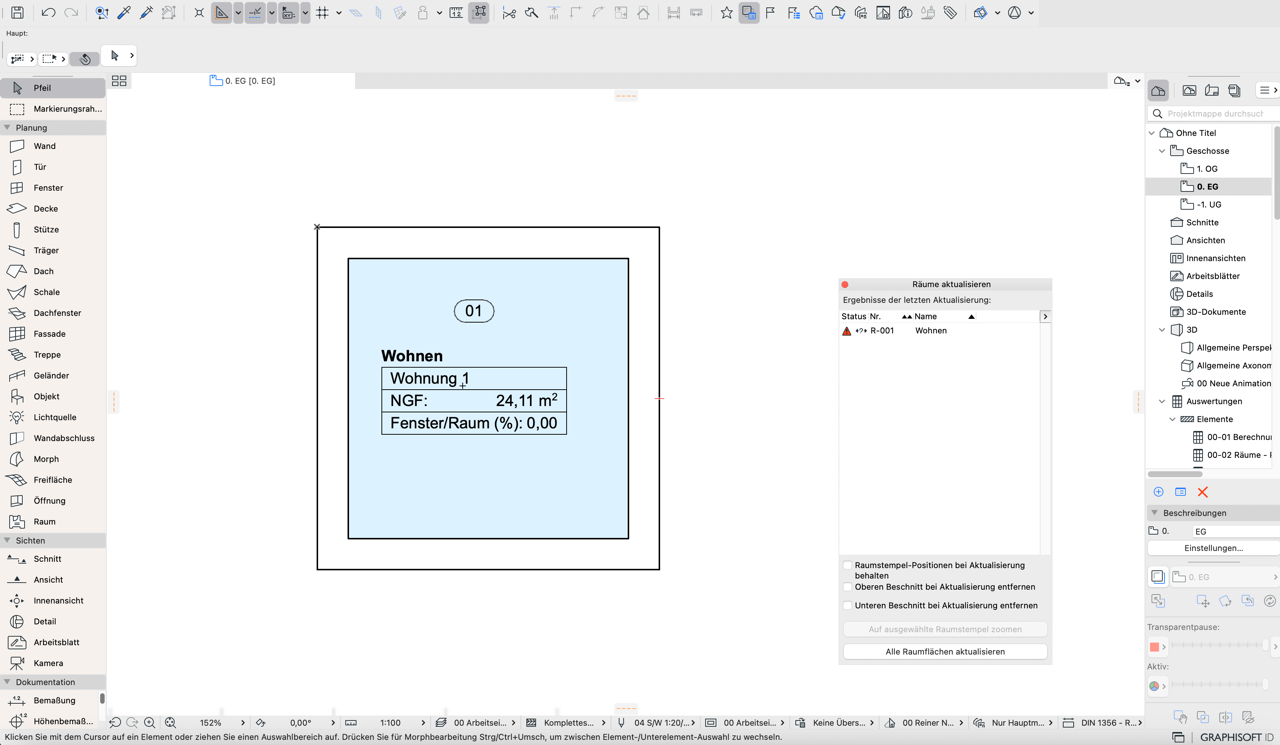

Platzierte Räume werden nicht mit grauen
Haken in der Räume aktualisieren Palette angezeigt und sind damit auch nicht aktuell.
Es lassen sich auch keine neuen Räume erstellen.
Hinweis:
Es ist wichtig, dass Räume aktuell sind, damit die Raumzugehörigkeit von Auswertungsparameter wie Zu Raum, Von Raum, Von Raum zu Raum, Zugehörige Raumnummer, Zugehörige Raumname, Raumname und viele weitere funktionieren. Nicht aktualisierte Räume verursachen auch falsche Flächenmaße in Gemessene Nettofläche, Gemessene Fläche, Berechnete Fläche und vielen weiteren Parametern, die im Raumstempel, Etikett und Auswertung ausgegeben werden.
Troubleshooting

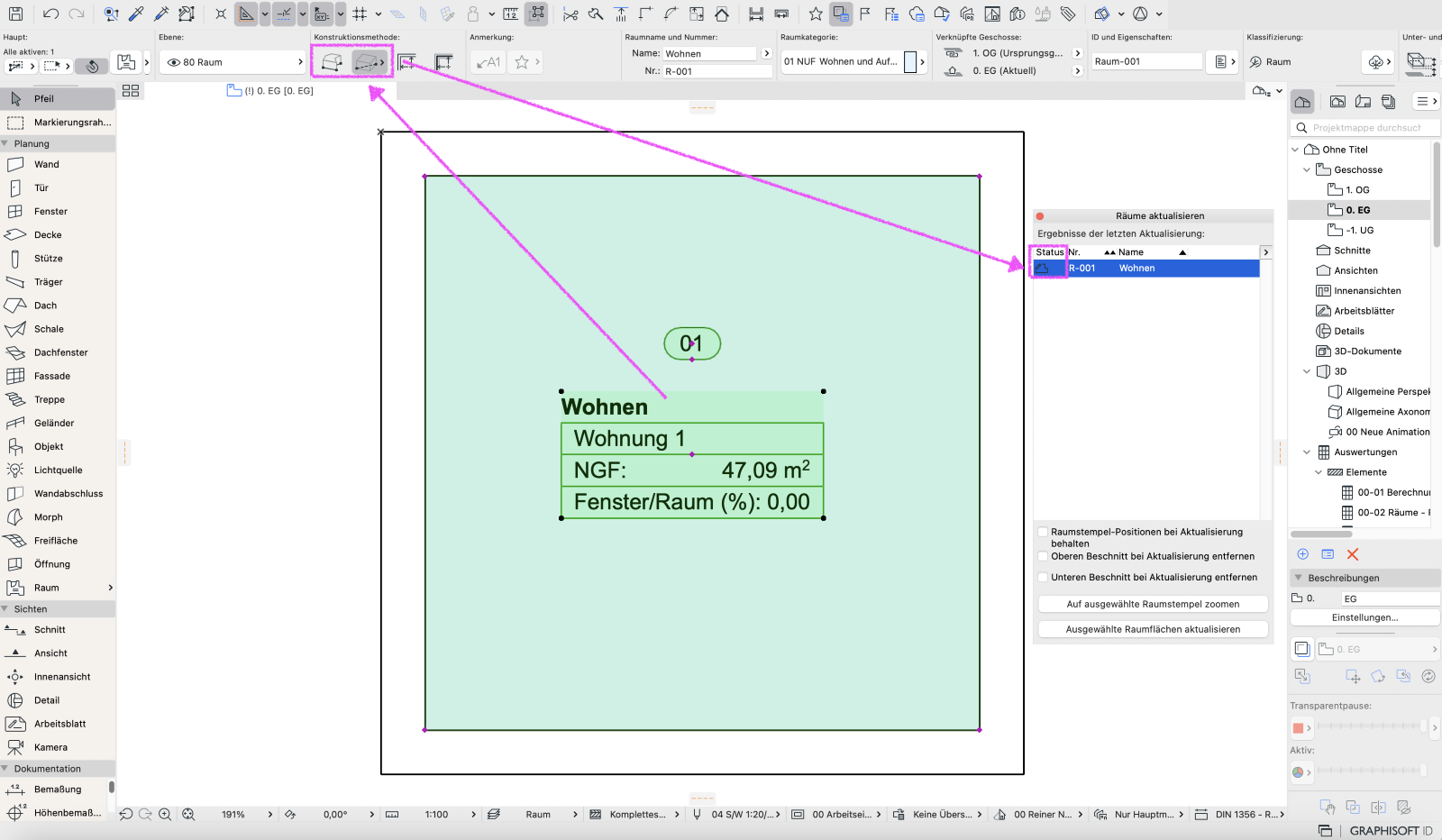

1. Konstruktionsmethode prüfen

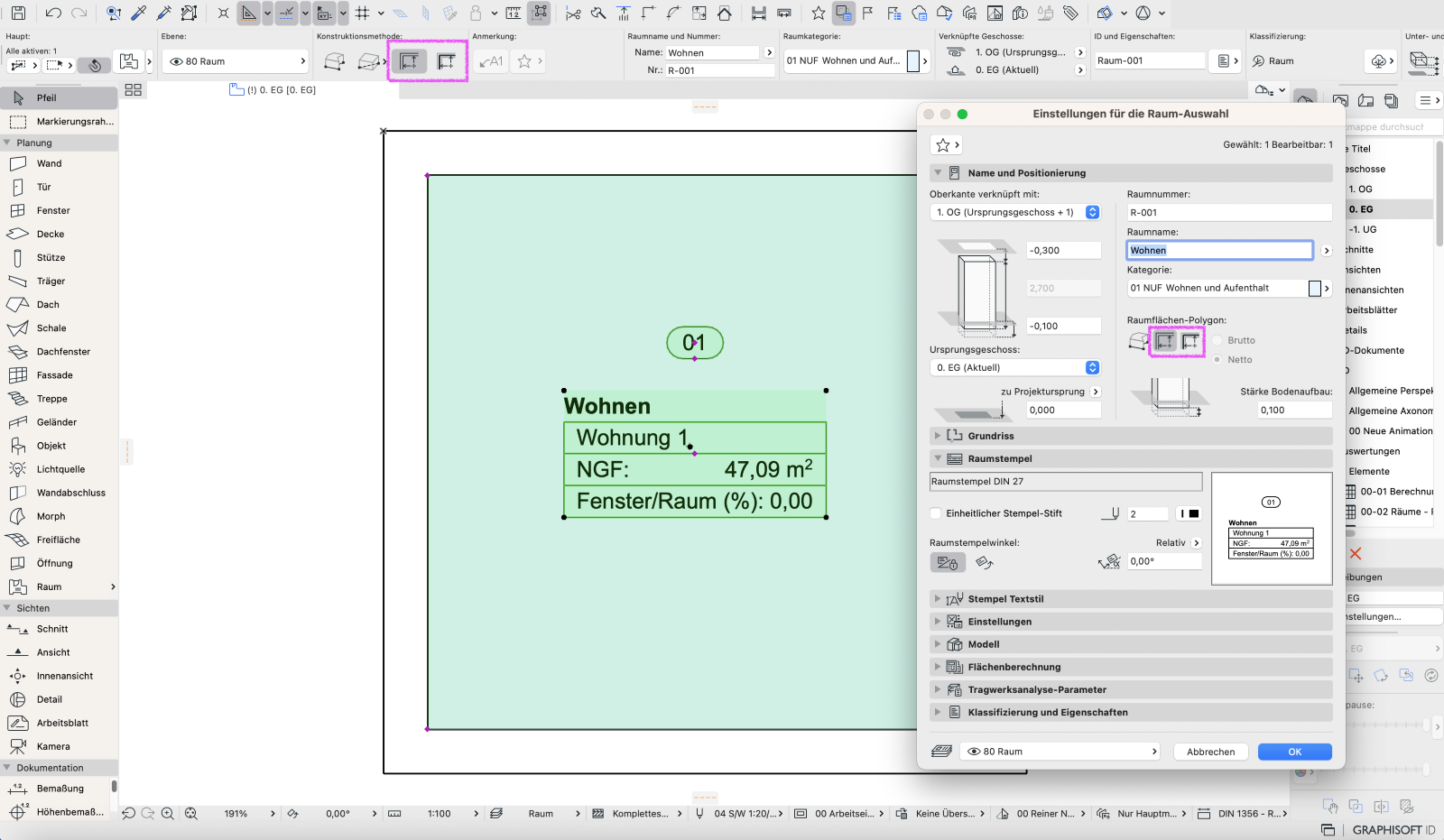

Um Räume aktualisieren zu können, müssen diese automatisch erstellt sein. Sowohl die Konstruktionsmethode Innenkante, als auch Referenzlinie werden automatisch erstellt.
Beim Aktualisieren von nicht automatisch gesetzten Räumen erscheint die Statusproblem-Meldung, dass der Raum manuell erstellt wurde. Dies wird in der Palette Räume aktualisieren mit einem Grundriss mit Stift dargestellt.

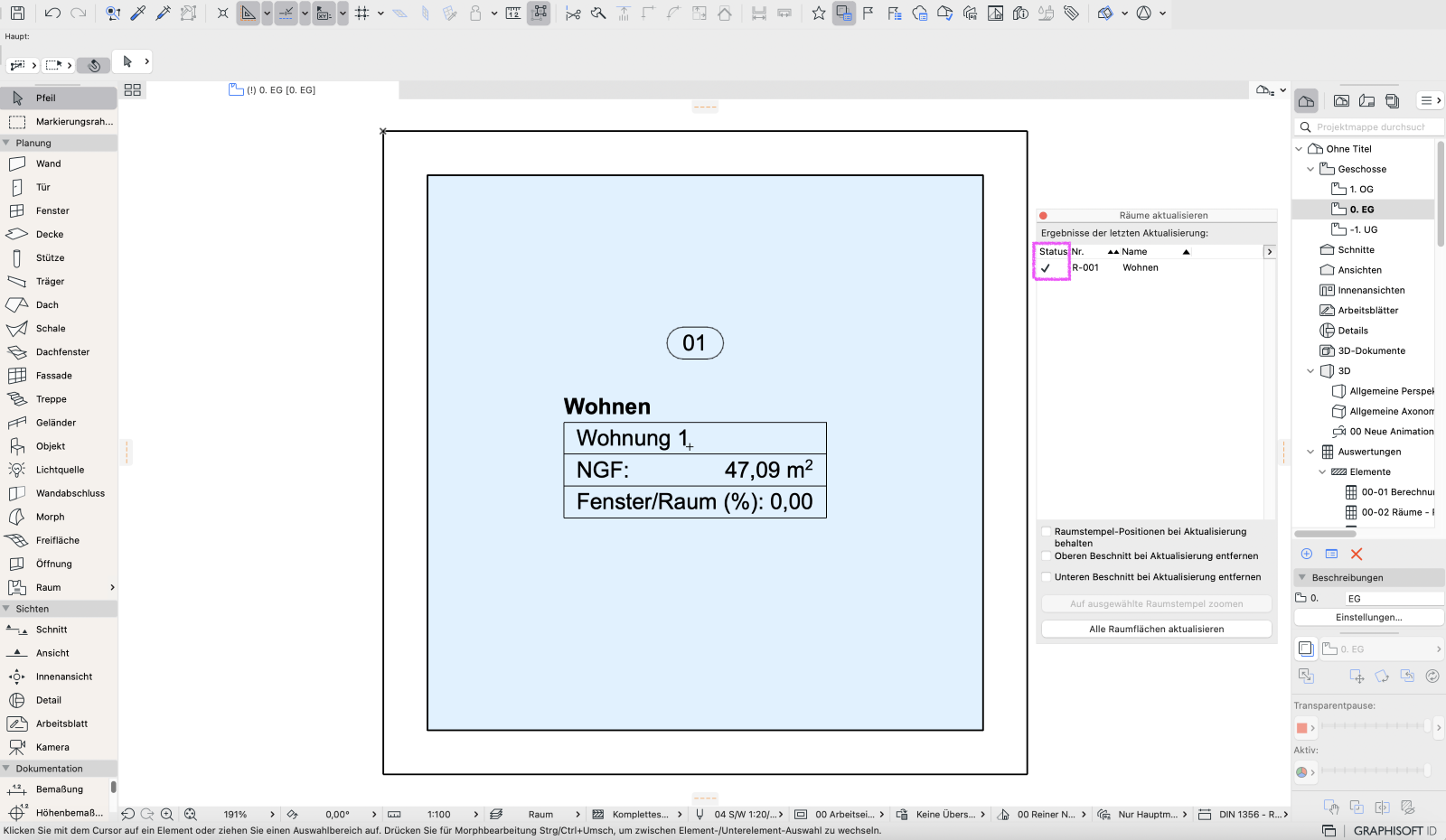

Für Räume, welche mit der Konstruktionsmethode manuell erstellt wurden, muss die Konstruktionsmethode auf Innenkante oder Referenzlinie geändert werden. Anschließend müssen die betroffenen Räume mit der Palette Räume aktualisieren aktualisiert werden. Der Raum muss mit grauen Haken in der Palette aufgelistet werden, damit dieser erfolgreich aktualisiert wurde.

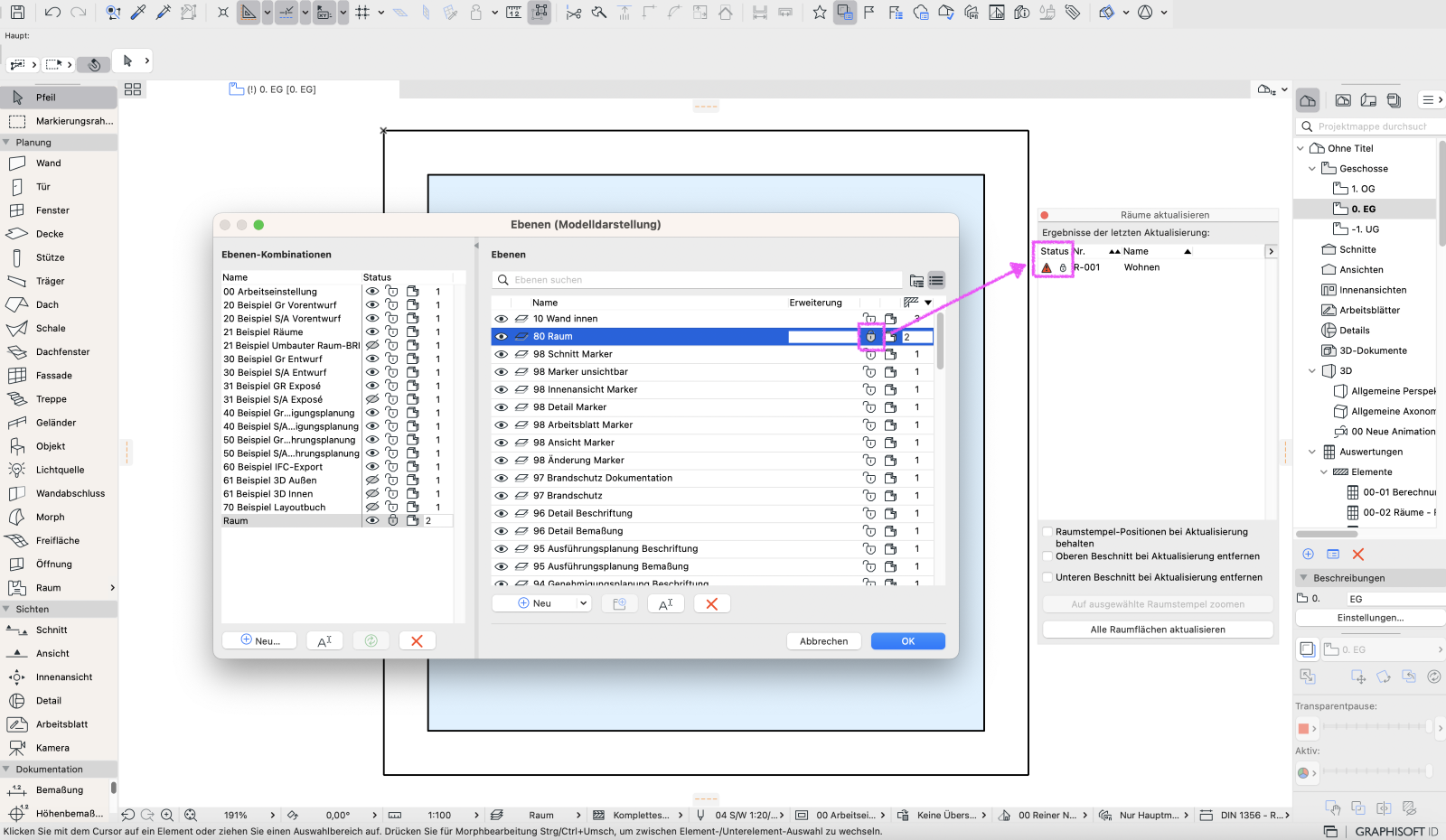

2. Ebenen-Einstellungen prüfen
Außerdem müssen die Ebenen auf der sich die Räume befinden, nicht geschützt sein, um diese erfolgreich aktualisieren zu können.

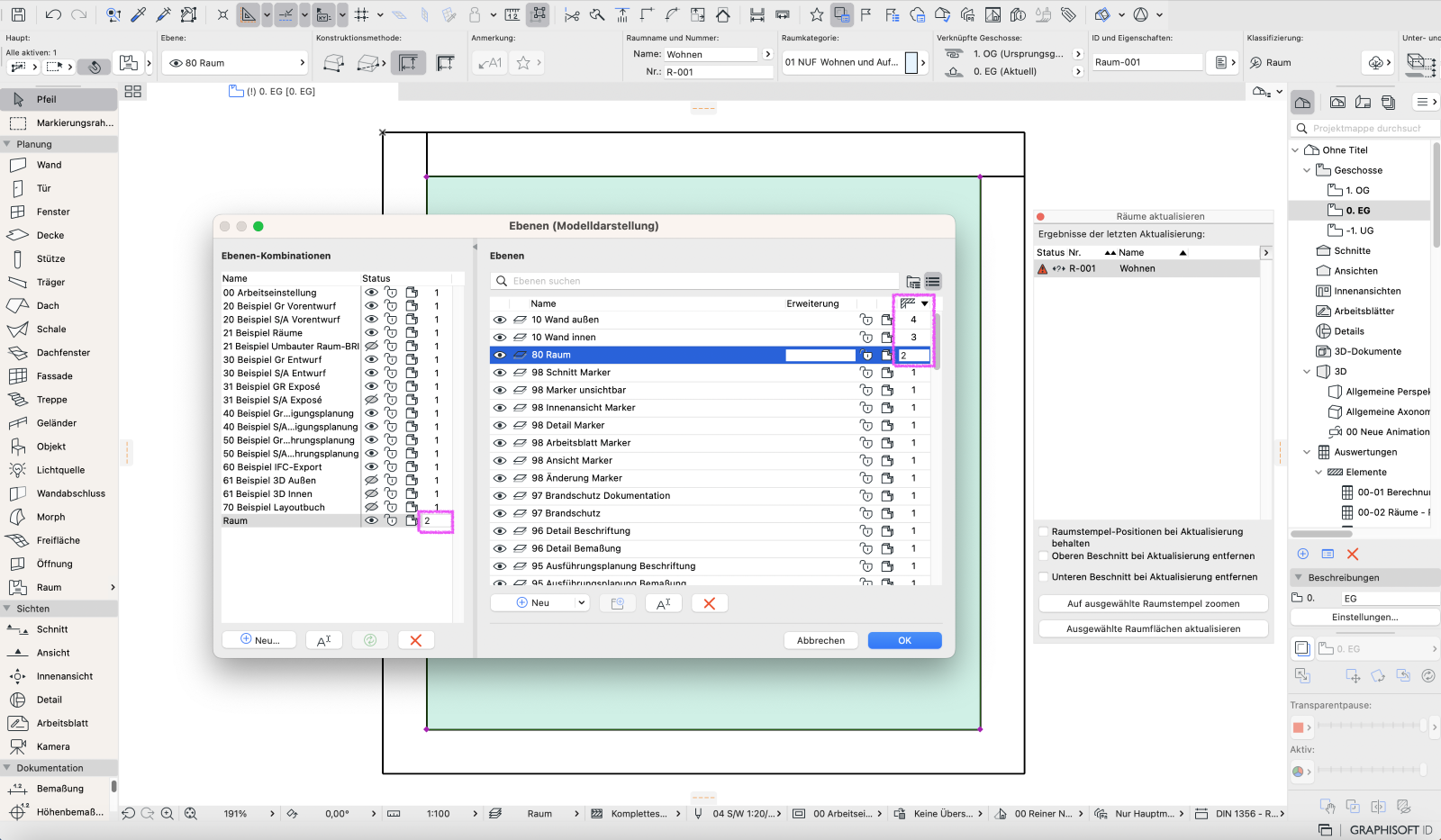

Zusätzlich müssen Raum und alle angrenzenden Raumbegrenzenden Elemente, wenn diese in der Palette aktualisiert werden, die gleiche
Ebenenverschneidungszahl in der Ebenen-Kombination haben.
Es kann für das Aktualisieren von Räumen eine zusätzliche Ebenen-Kombination angelegt werden, welche für die Ebenen der betroffenen Elemente die gleiche Ebenenverschneidungsgruppennummer hat und die betroffenen Ebenen nicht gesperrt sind. Vor der Aktualisierung wird diese kurzfristig eingestellt und anschließend die Räume aktualisiert.
3. Referenzlinien prüfen
Die Referenzlinien von Raumflächenbegrenzenden Elementen, wie Wänden und Fassaden, müssen miteinander verbunden sein, damit ein geschlossenes Raumpolygon besteht.

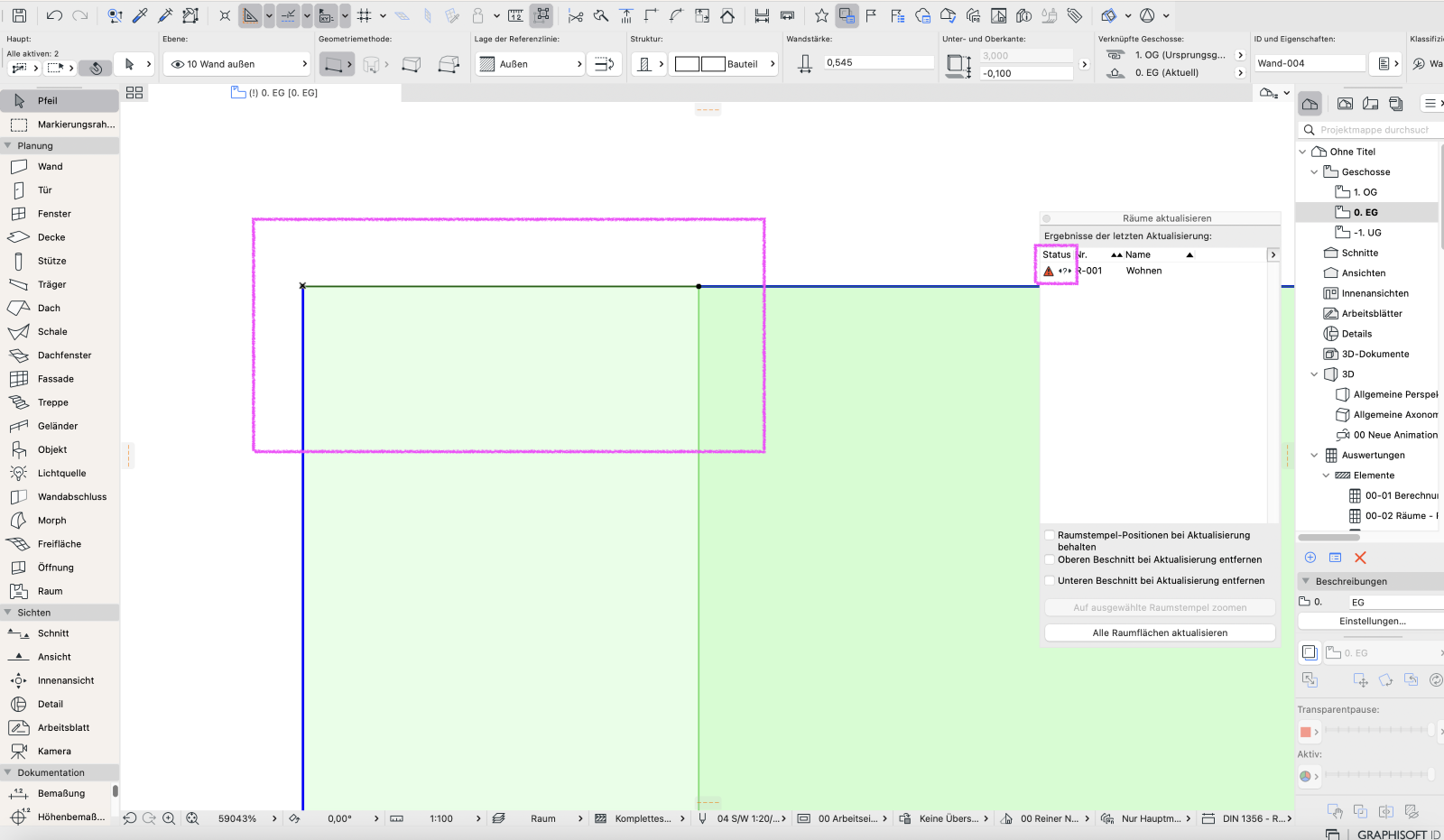

Berühren sich die Referenzlinien der Raumflächbegrenzung nicht, wird kein geschlossenes Raumpolygon gefunden.
Erst wenn sich alle Referenzlinien berühren und miteinander verbunden sind, wird ein geschlossenes Raumpolygon gefunden. Eine minimale Ungenauigkeit ist ausreichend, dass sich Referenzlinien nicht berühren und damit auch kein geschlossenes Raumpolygon haben.
Die Referenzlinien können mit dem Verbinden-Tastaturkürzel crtl+V (macOS) bzw. strg+⇧+V (WIN) miteinander verbunden werden.
Alternativ kann die Referenzlinie der Wand manuell per Maus verlängert werden oder mit Anpassen-Tastaturkürzel cmd+Ä (macOS) bzw. strg+Ä (WIN) aneinander angepasst werden.
Hinweis:

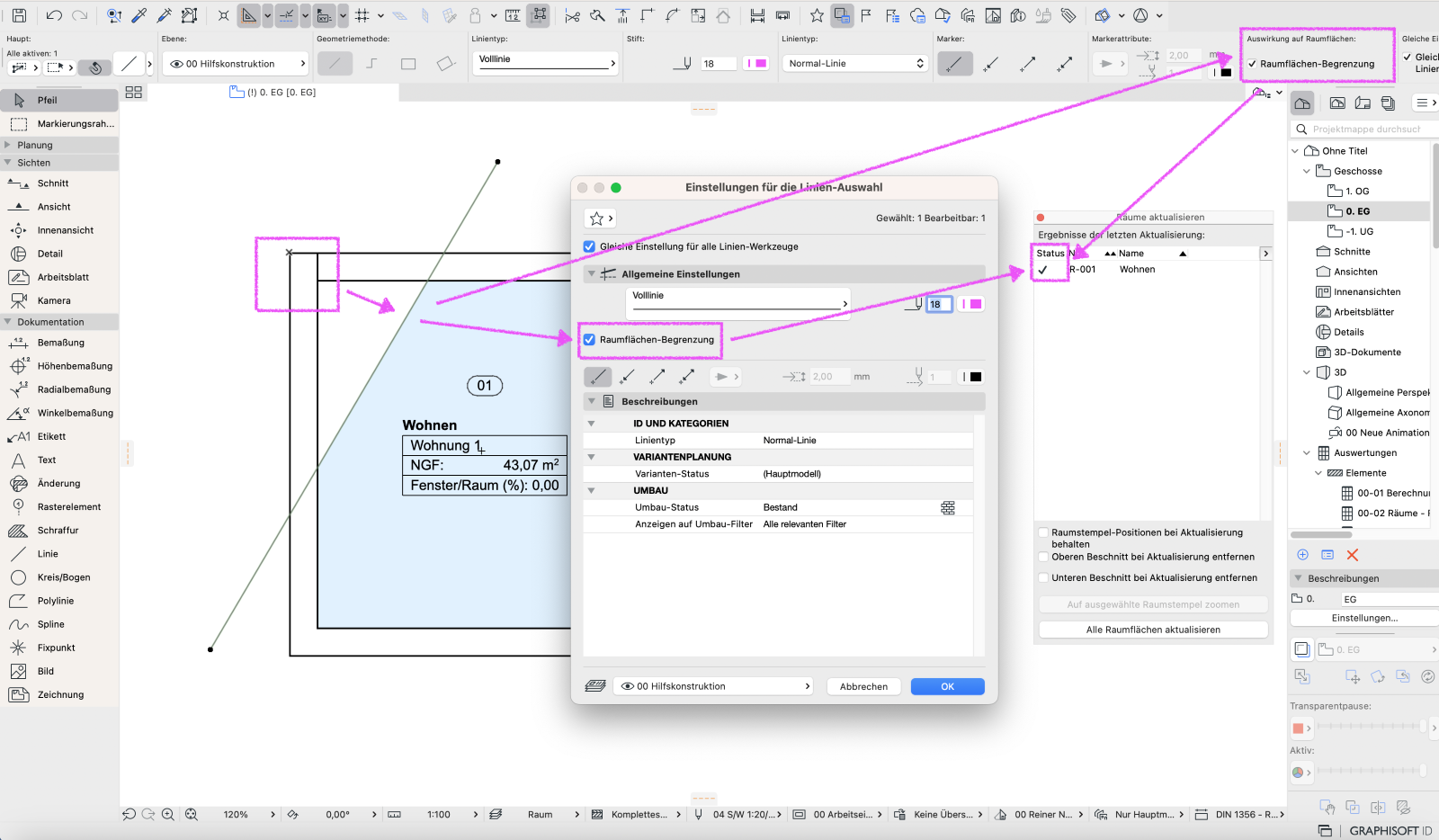

Um die offenen Stellen des Raumpolygons
zu finden, kann mit dem Linien- oder Polylinien-Werkzeug die Raumfläche mit einer
Raumflächenbegrenzenden Linie bzw. Polylinie immer weiter unterteilt und anschließend der Raum aktualisiert werden.

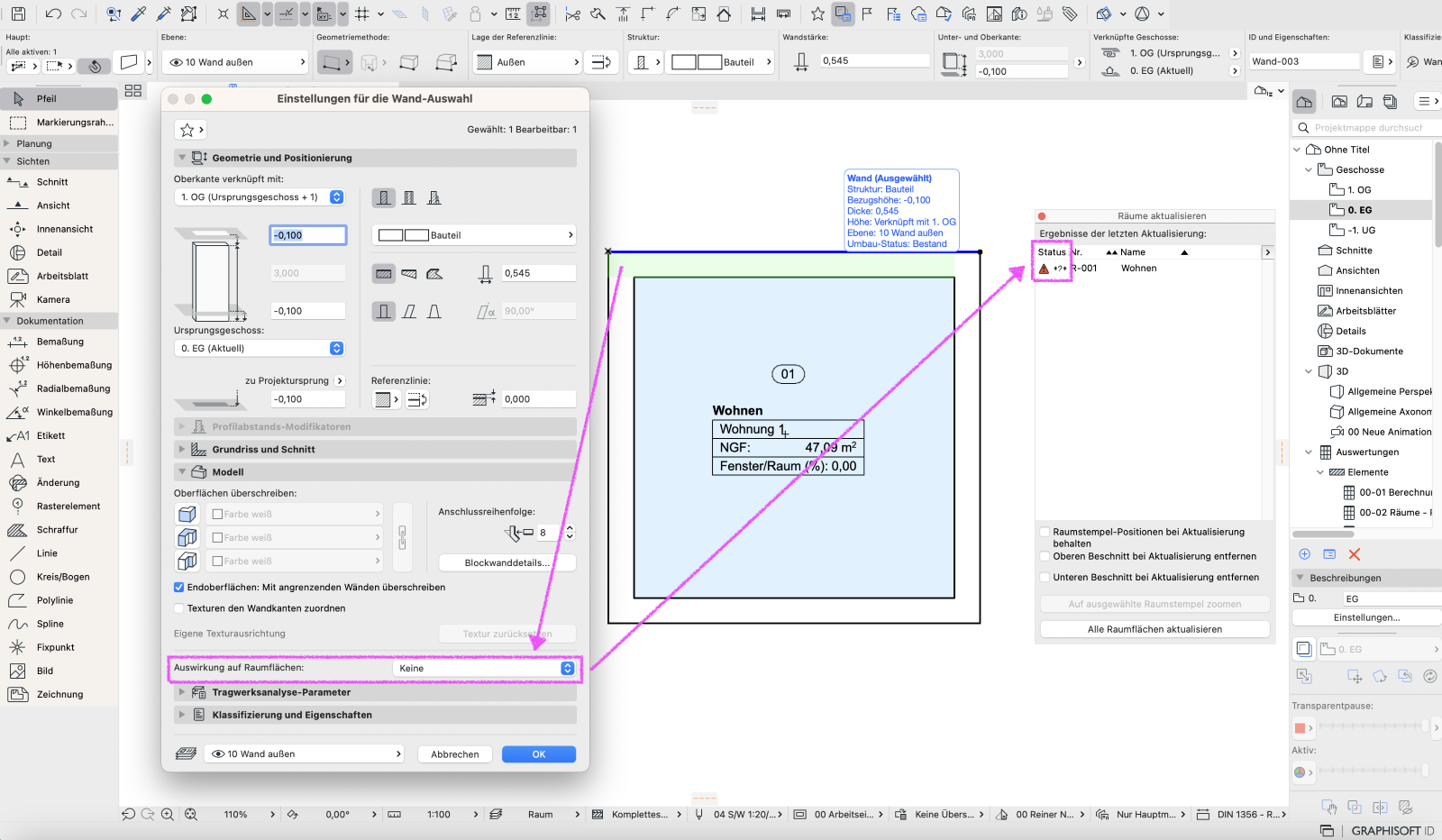

4. Elemente haben keine Auswirkung auf dem Raum

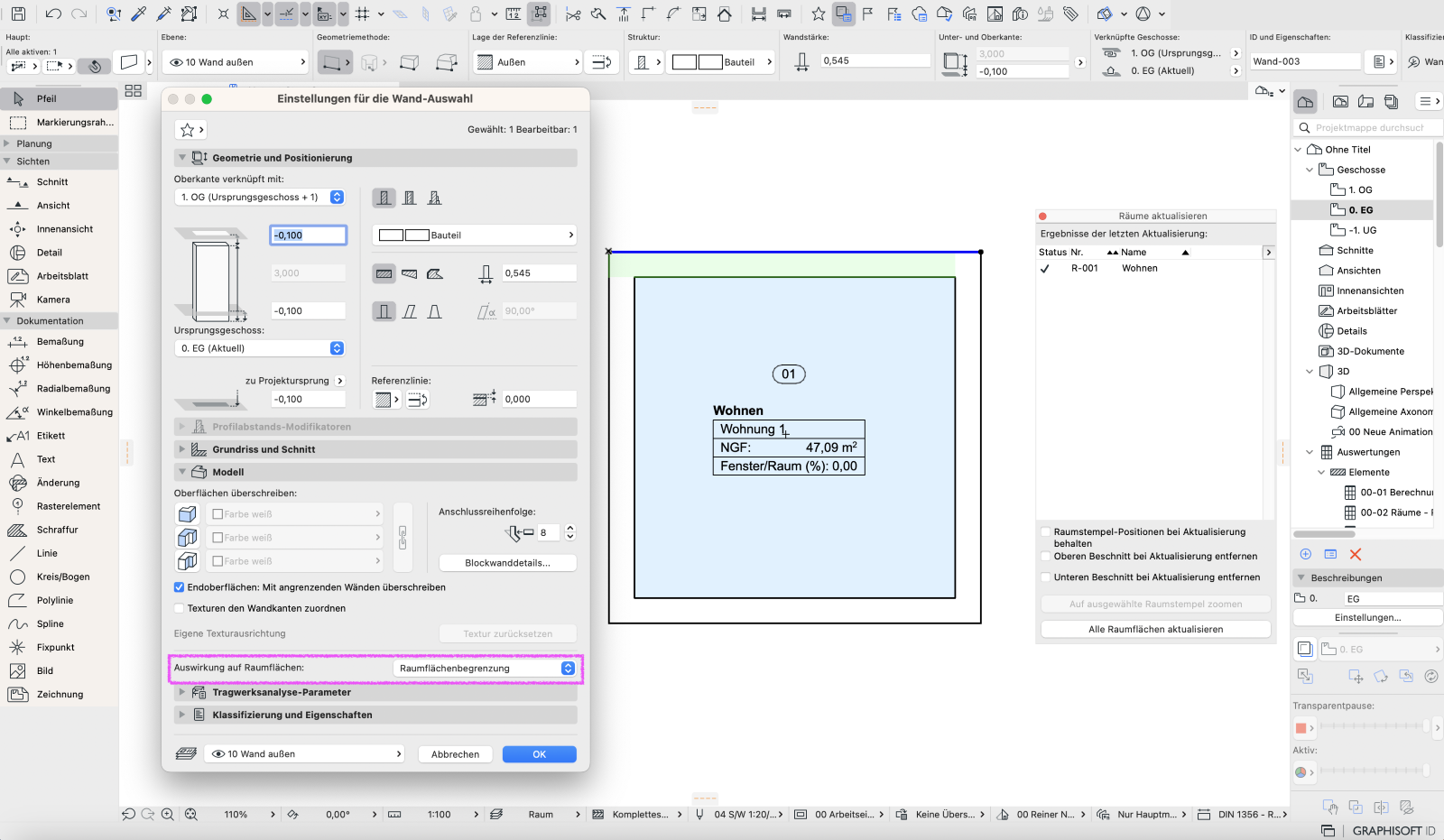

Wenn Raumflächenbegrenzenden Elemente wie Fassaden, Stützen oder Wände, die Einstellungen Auswirkung auf Raumflächen: Keine unter den Reiter Modell haben, ist das Raumpolygon nicht geschlossen. Die Auswirkung auf die Raumflächen muss dann auf Raumflächenbegrenzung geändert werden. Danach wird bei der Aktualisierung des Raum die Raumflächenbegrenzung als geschlossen erkannt.

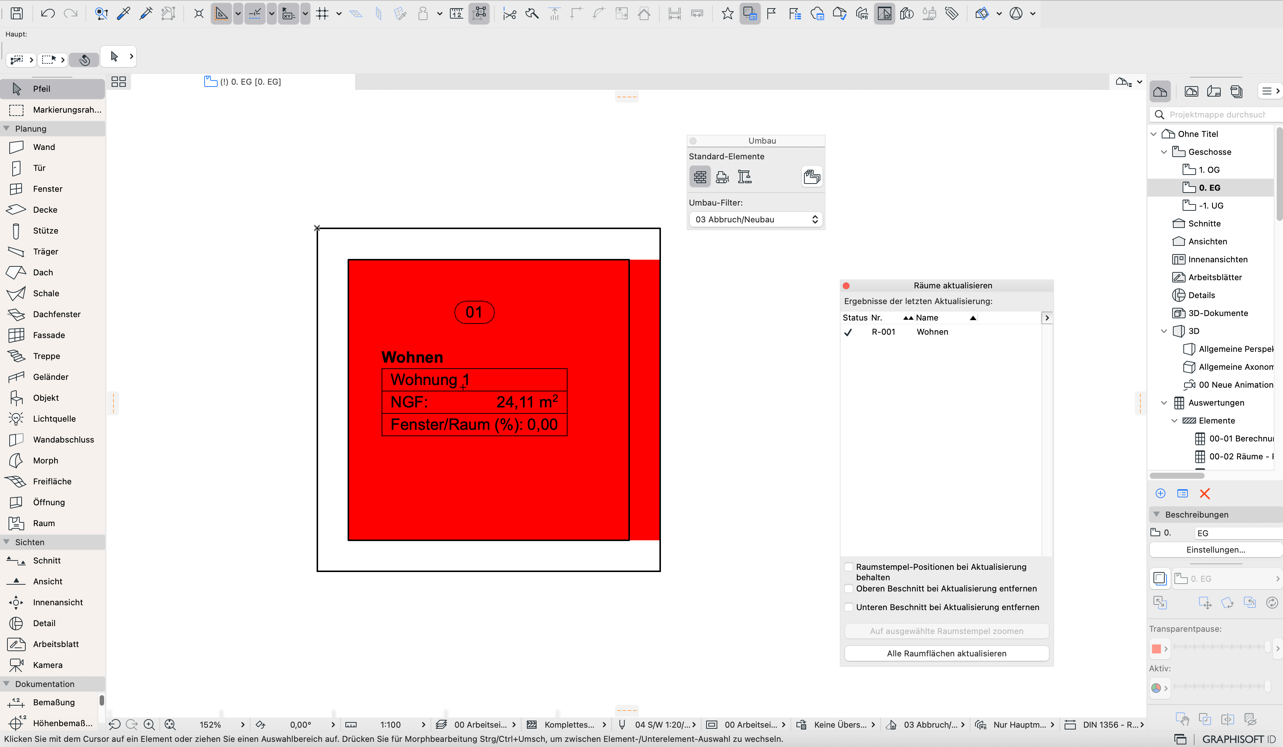

5. Umbau-Filter überprüfen
Nur wenn die Raumflächenbegrenzenden Elemente und die darin platzierten oder zu platzierenden Räume einen sinnvollen Umbau-Status haben, wird ein geschlossenes Raumpolygon erkannt.

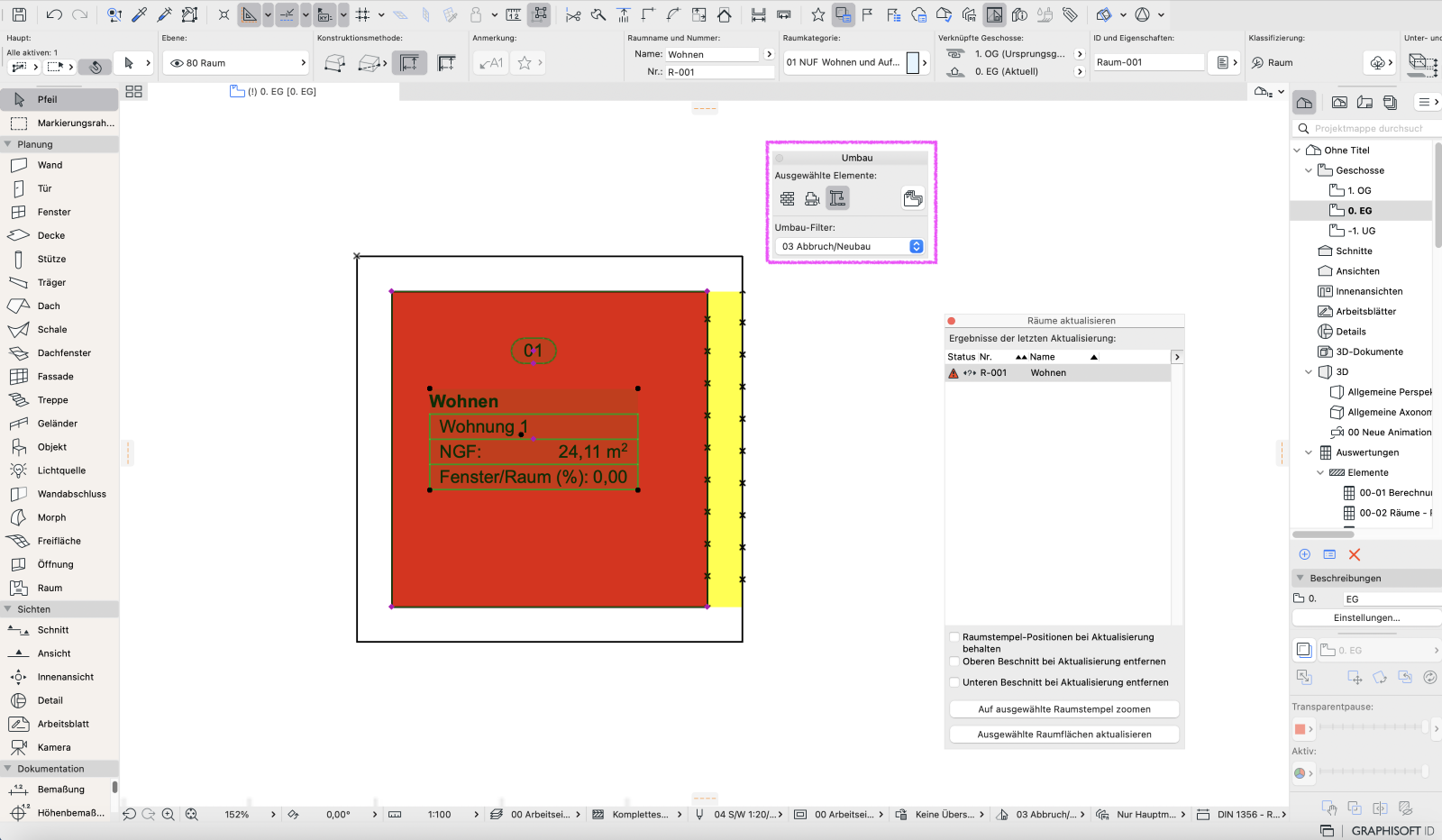

Um den Umbau-Status zu prüfen, kann unter Fenster > Paletten die Umbau-Palette aktiviert werden. Wenn die Elemente einzeln ausgewählt werden, zeigt die Umbau-Palette den Umbau-Status des Elements an. Alternativ kann eine Grafische Überschreibung für die verschiedenen Umbau-Status verwendet werden.
Der Umbau-Status der Raumflächenbegrenzenden Elemente bzw. des Raums muss auf einen sinnvollen Status geändert und anschließend der Raum aktualisiert werden.

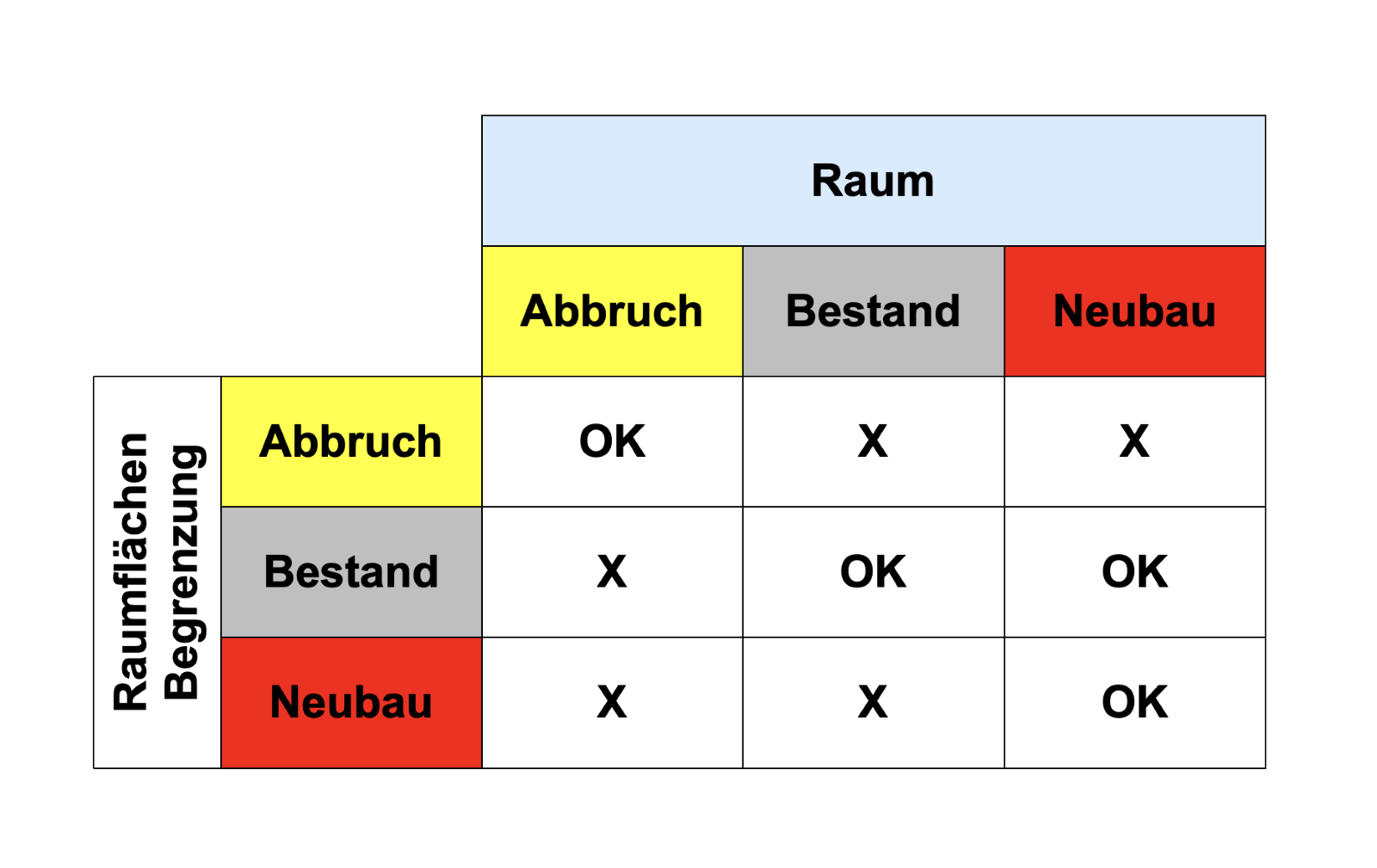

Sinnvolle Umbau-Stati können anhand der Tabelle überprüft werden:

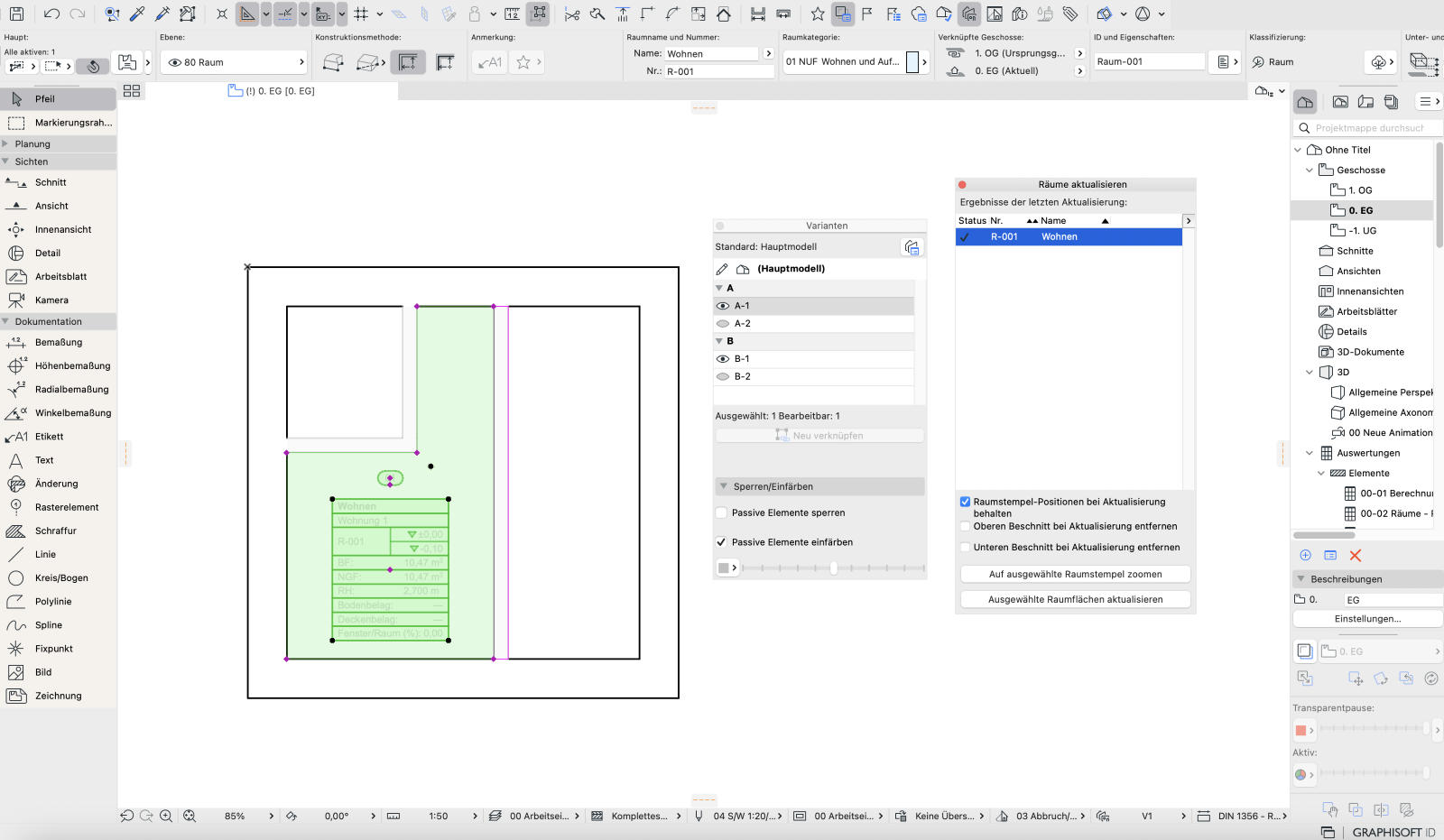

6. Varianten-Status überprüfen

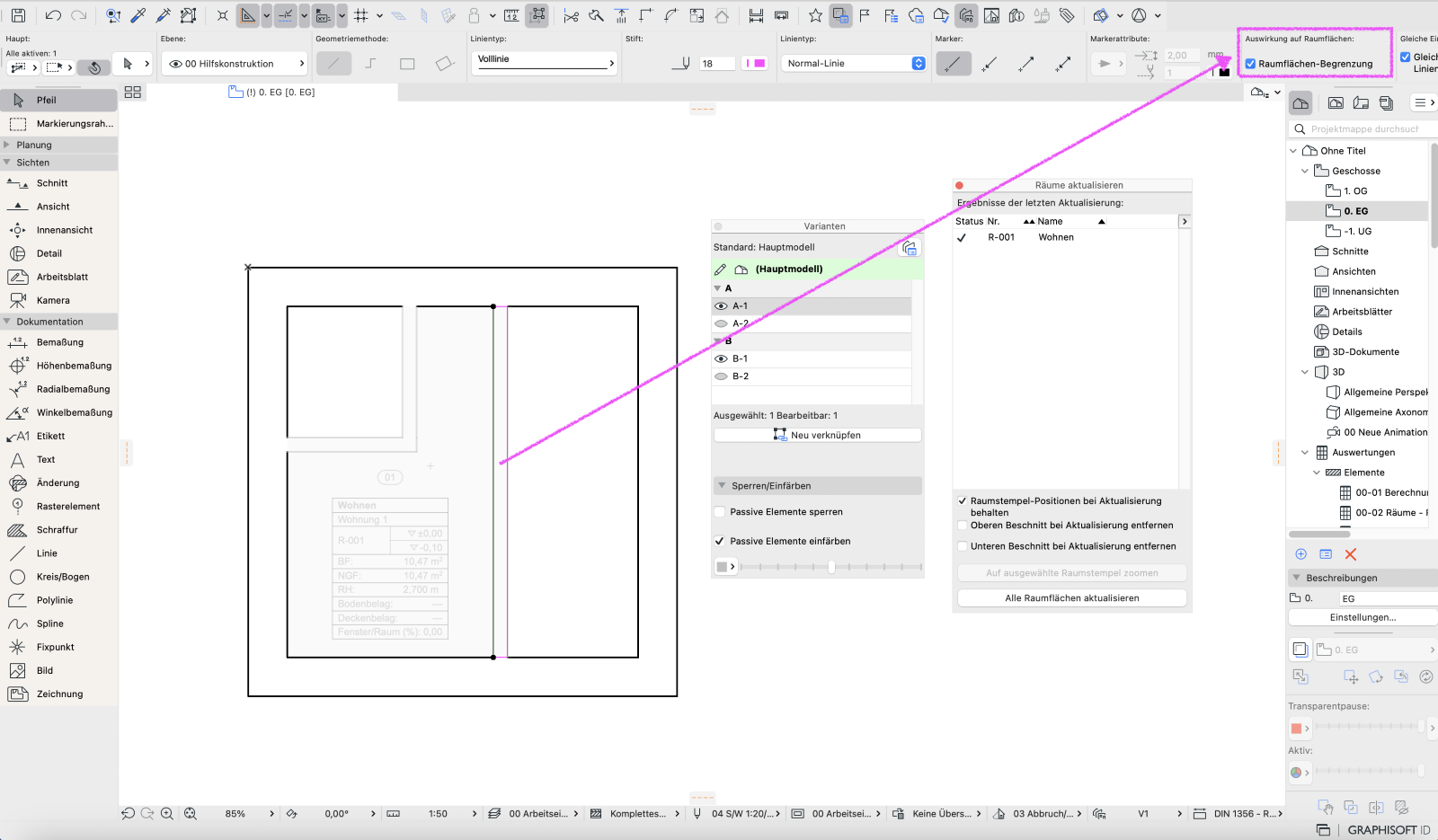

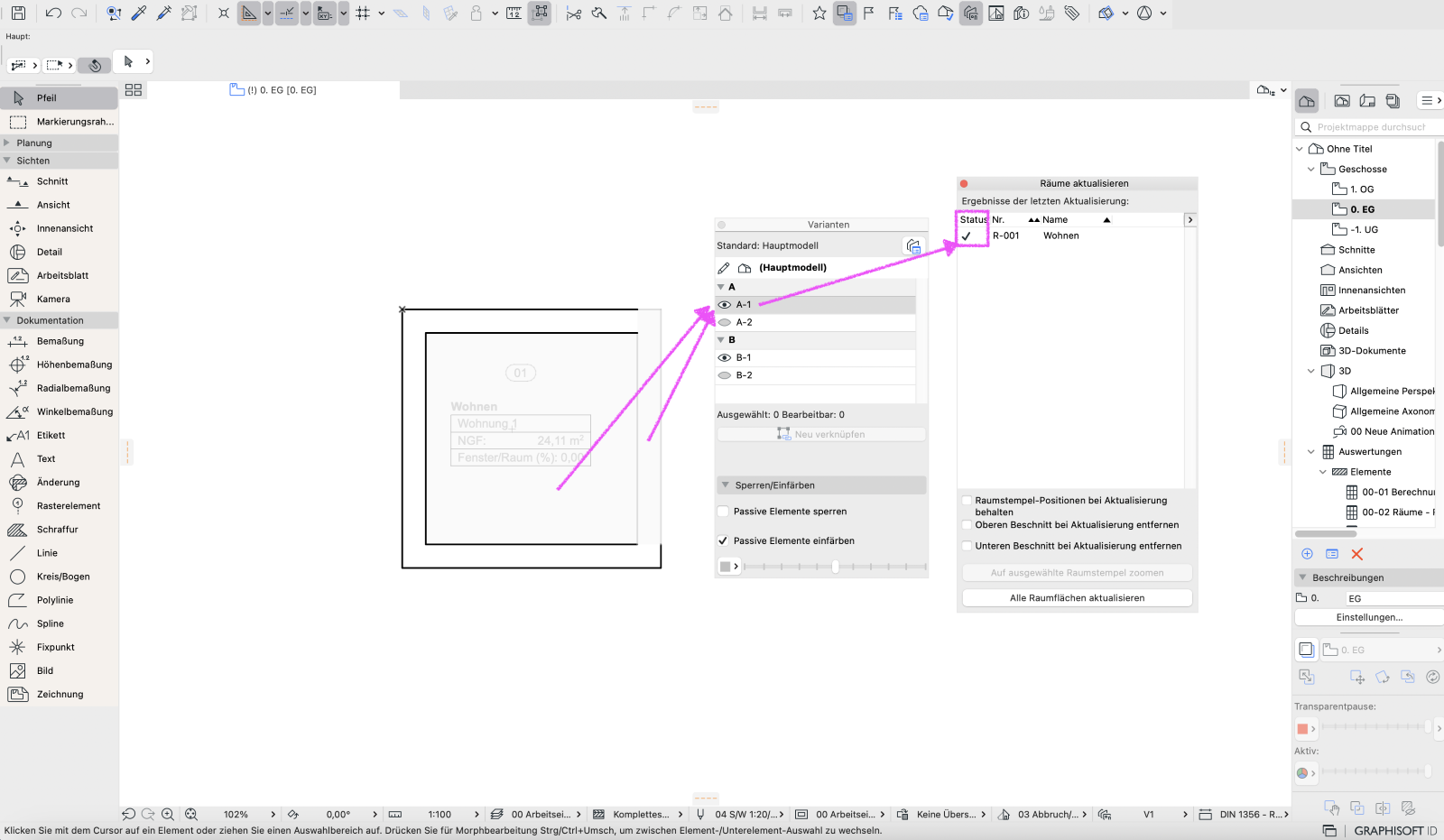

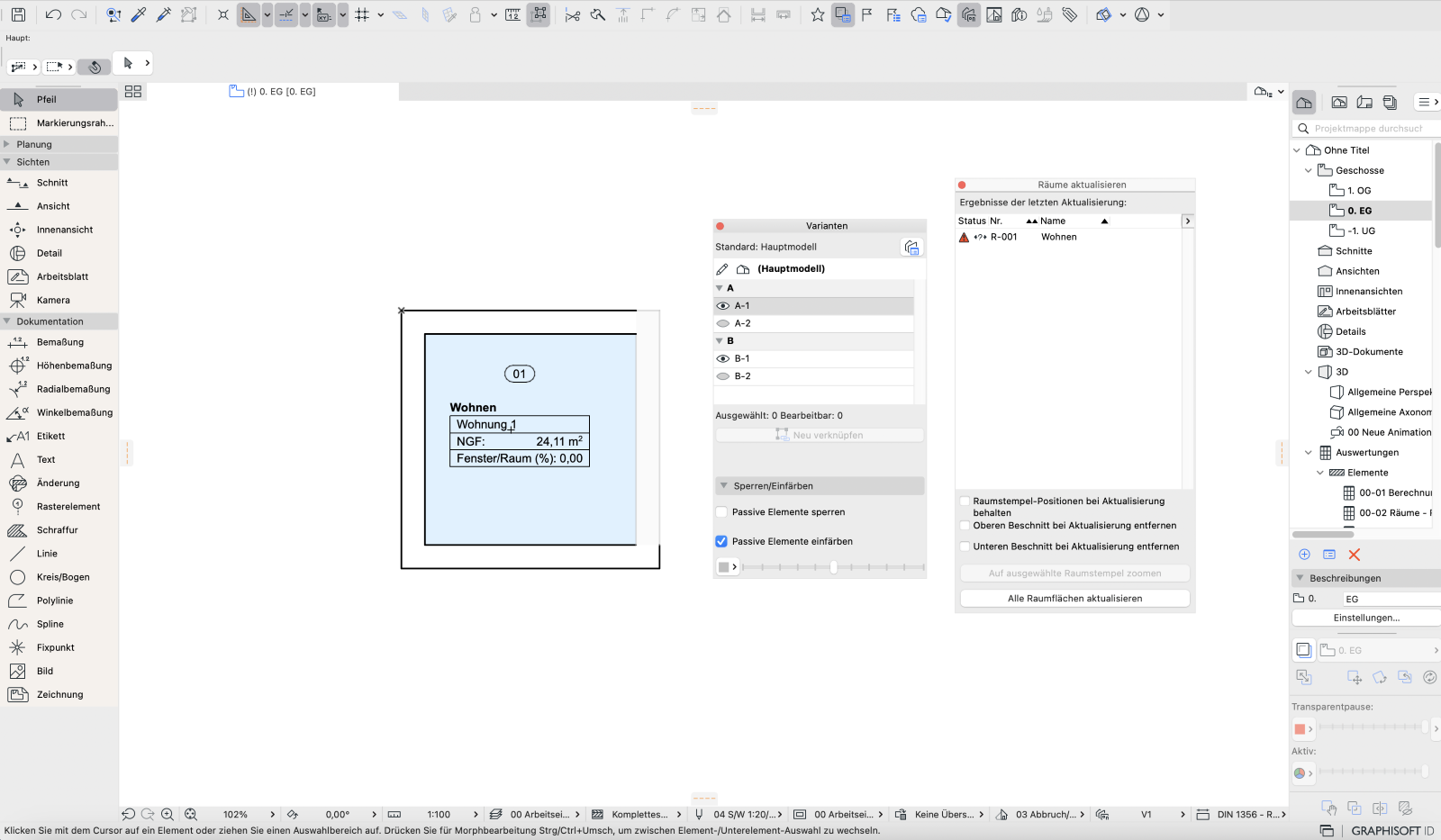

Genau wie beim Umbau-Status muss ein sinnvoller Varianten-Status festgelegt werden. Räume, die für eine bestimmte Variante erstellt werden sollen, müssen den gleichen Varianten-Status haben wie die ausgewählte Variante. Varianten-Status können mit Hilfe der Varianten-Palette, welche unter Fenster > Paletten zu finden ist, überprüft und wenn notwendig neu verknüpft werden.

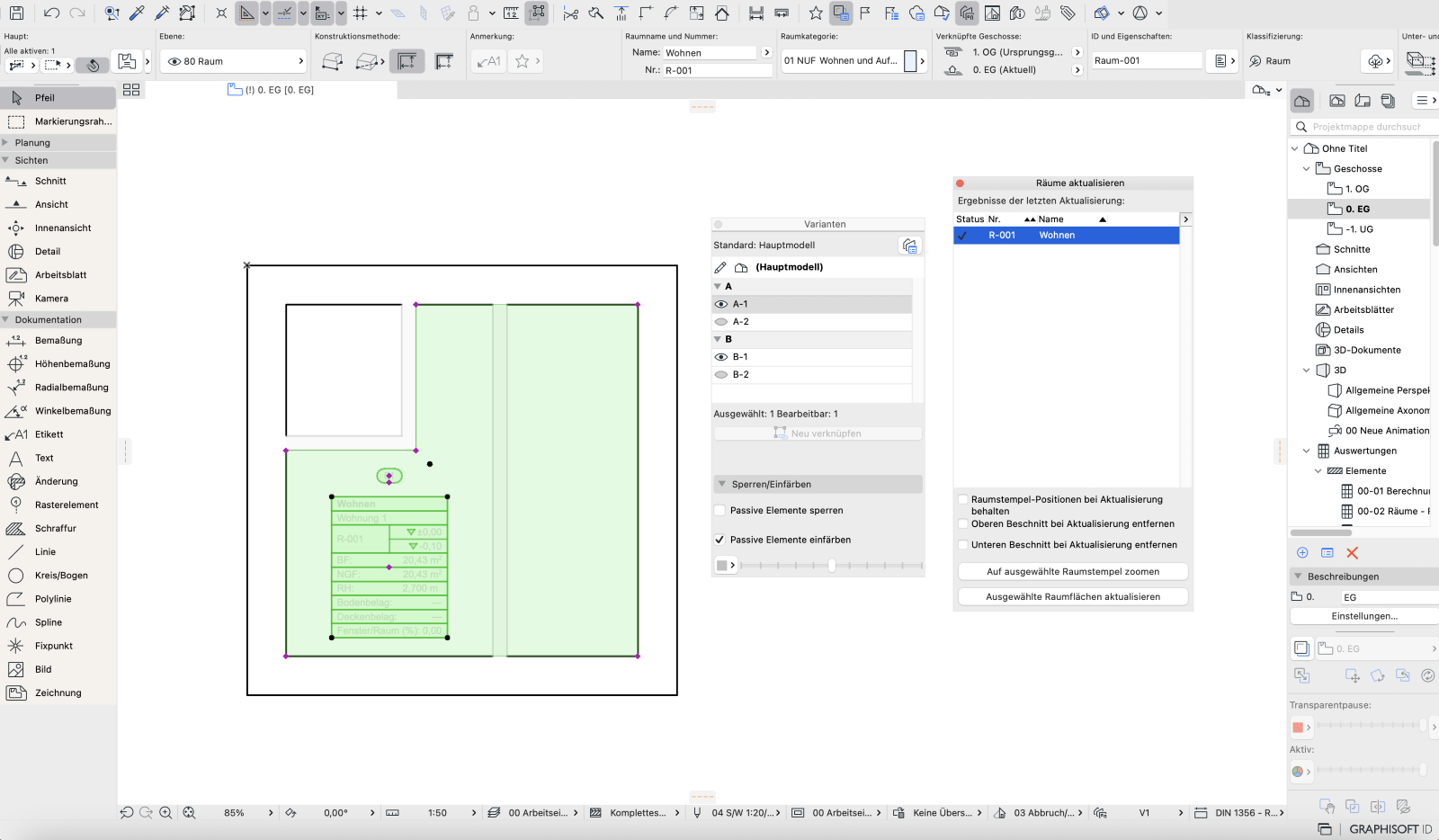

Es gibt jedoch Ausnahme-Situationen, in denen es nicht möglich ist, trotz sinnvollen Varianten-Status den Raum in den gewollten Bereich zu platzieren. In diesen Fällen muss mit einer Raumflächenbegrenzenden Linie bzw. Polylinie das Raumpolygon für die entsprechende Variante geschlossen werden.
Hinweis:
Wenn die Parameter von Räumen mit der Pipette aufgenommen werden, kann der Varianten-Status nicht mit übernommen werden. Der Varianten-Status wird durch die Varianten Palette festgelegt. Die mit dem Stift markierte Variante ist die aktivierte Variante.
7. Elemente sind weit vom Projektursprung entfernt
Wenn Elemente weit vom Projektursprung entfernt sind, können keine Räume platziert und aktualisiert werden. Da der Projektursprung ein fester Punkt ist, müssen die Elemente, welche weit vom Projektursprung liegen, gefunden und aus der Datei gelöscht werden.
Elemente die weit vom Ursprung entfernt sind, können mit Hilfe der unter Fenster > Paletten zu findenden Koordinaten-Palette gefunden werden. Es müssen alle Ebenen und Umbau-Filter sichtbar geschalten und durch eine Optimierung der Sicht überprüft werden. Mit einen Doppelklick auf das Mausrad wird die Sicht optimiert und dadurch alle sichtbaren Elemente in den Zeichenbereich gebracht.
Ab Archicad 27 müssen auch die Varianten auf weit vom Ursprung entfernte Objekte überprüft werden.
Nach dem Löschen von weit vom Ursprung entfernten Elementen muss anschließend die Datei
repariert werden.

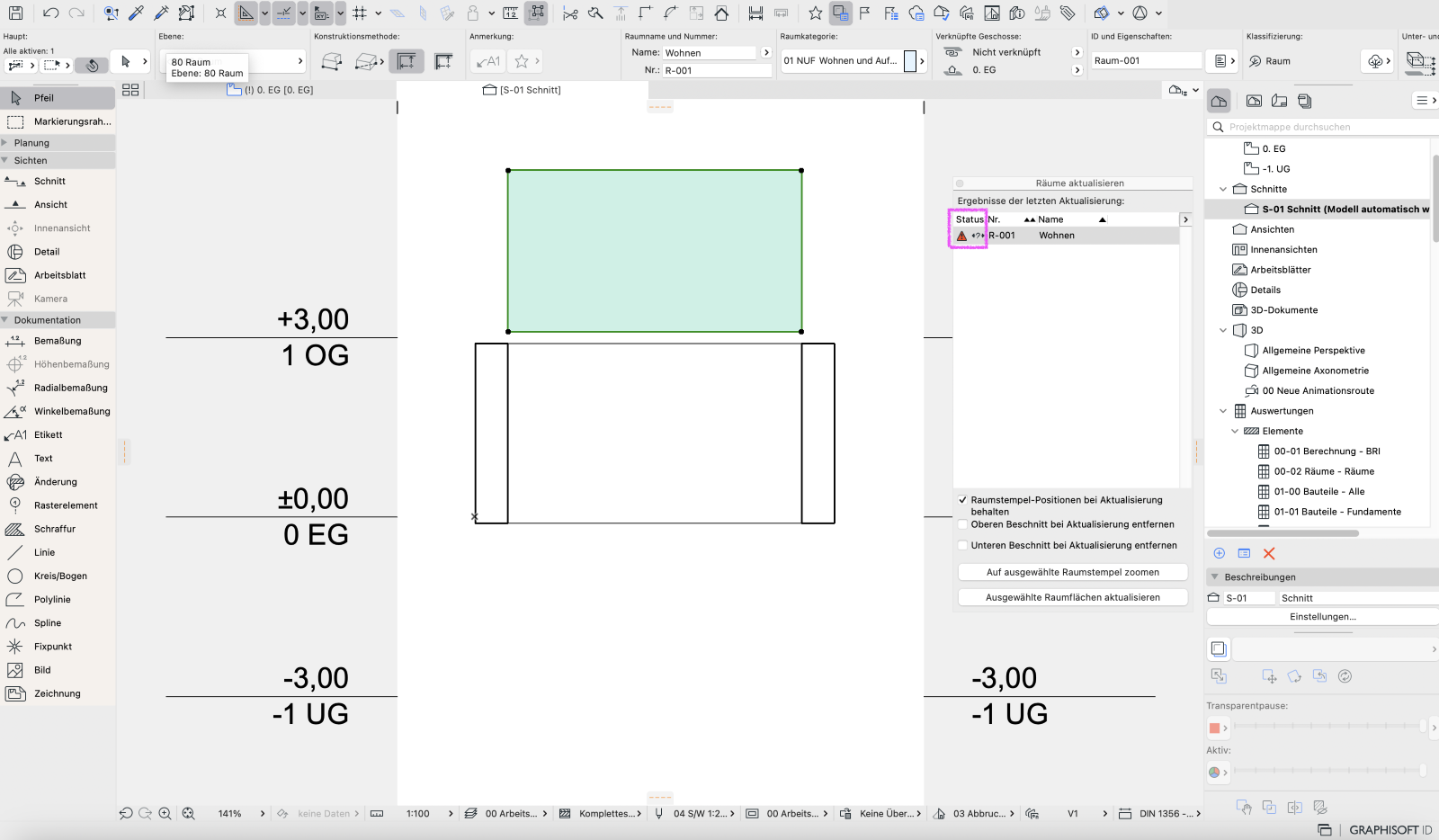

8. Höhen von Raum und Raumflächenbegrenzenden Elementen prüfen

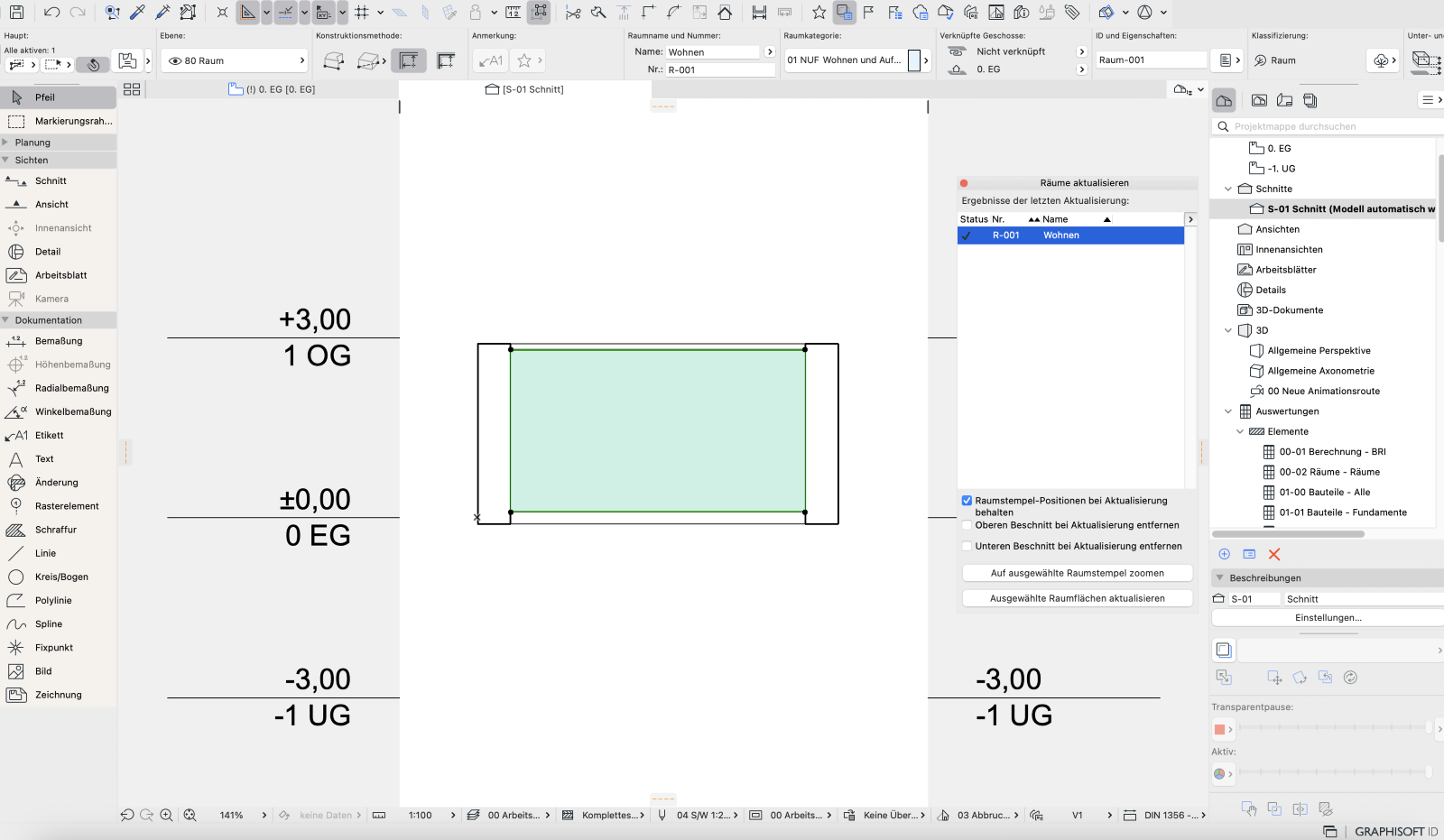

Liegt der Raum in seiner Position höher oder niedriger als die Raumflächenbegrenzenden Elemente im 3D, wird auch kein geschlossenes Raumpolygon gefunden. Der Raum muss durch die Raumflächenbegrenzenden Elemente eingegrenzt werden und sollte das gleiche Ursprungsgeschoss zugeordnet haben.
Hinweis:
Es kann für jeden Raum eine unterschiedliche Ursache bestehen. Außerdem können auch mehrere der oben aufgelisteten Ursachen auf einen Raum zutreffen.
