Problembeschreibung
In der exportierter IFC Datei wird Umbaustatus falsch dargestellt. Umbau-Elemente werden nicht mit richtiger Farbe dargestellt, zum Beispiel ist eine Bestandswand in rot angezeigt.
Oder: Abbruch-Öffnungen (zB Fenster oder Türen) werden nicht angezeigt bzw- sind in der IFC nicht enthalten oder können nicht ausgewählt werden.
Troubleshooting
1. IFC im Viewer prüfen
IFC mit einem IFC-Viewer öffnen und die Informationen vom betroffenen Element prüfen.

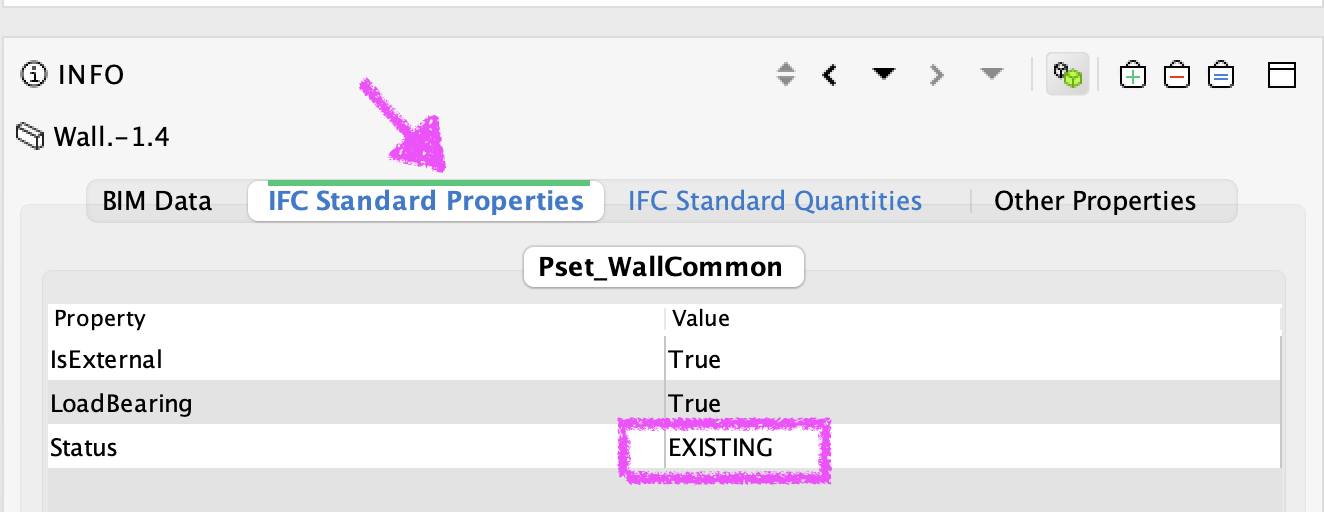

IFC 4: Pset_*Element*Common

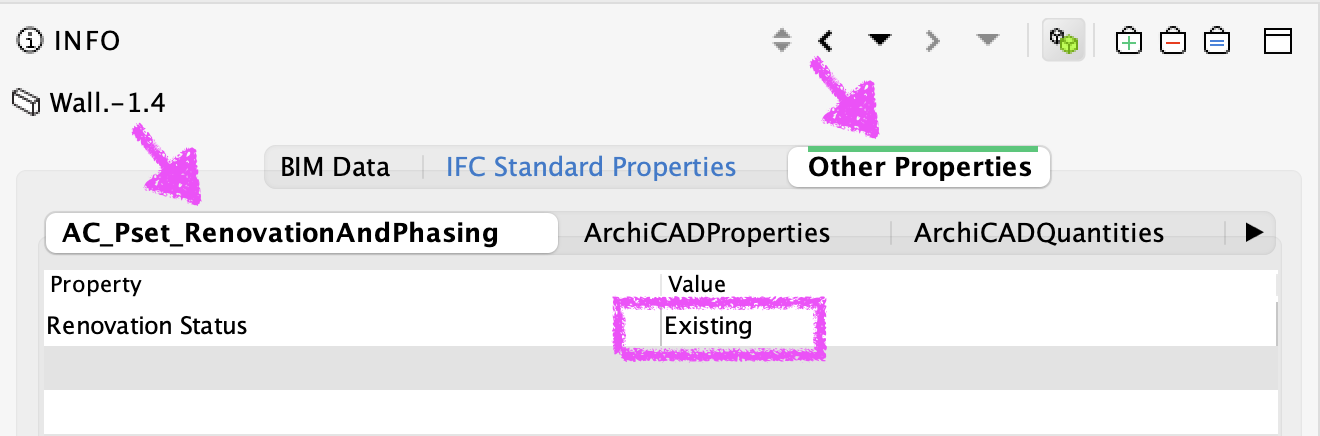

IFC 2x3: Pset_RenovationAndPhasing
Kostenloser IFC Viewer zum herunterladen:
https://www.solibri.com/solibri-anywhere
Hinweis: obwohl mit IFC4 Oberflächen Export möglich ist, werden die Oberflächen-Daten in der Praxis von den meisten Anwendungen (noch) nicht korrekt eingelesen. Diese technische Einschränkung bezieht sich nur auf die optische Darstellung des Modells und hat keinen Einfluss auf die IFC-Eigenschaften. Es ist daher möglich, dass Umbau-Farben im IFC falsch zugeordnet werden.
2. Abbruch-Öffnungen separat exportieren
Abbruch-Öffnungen werden von Neubau-Elementen im IFC überdeckt (zB Wandauffüllung, Neubau-Fenster).
Deswegen: Abbruch-Modell als separates IFC exportieren, zB mit Umbau-Filter „Abbruch“.
3. Umbau-Status vor Export prüfen

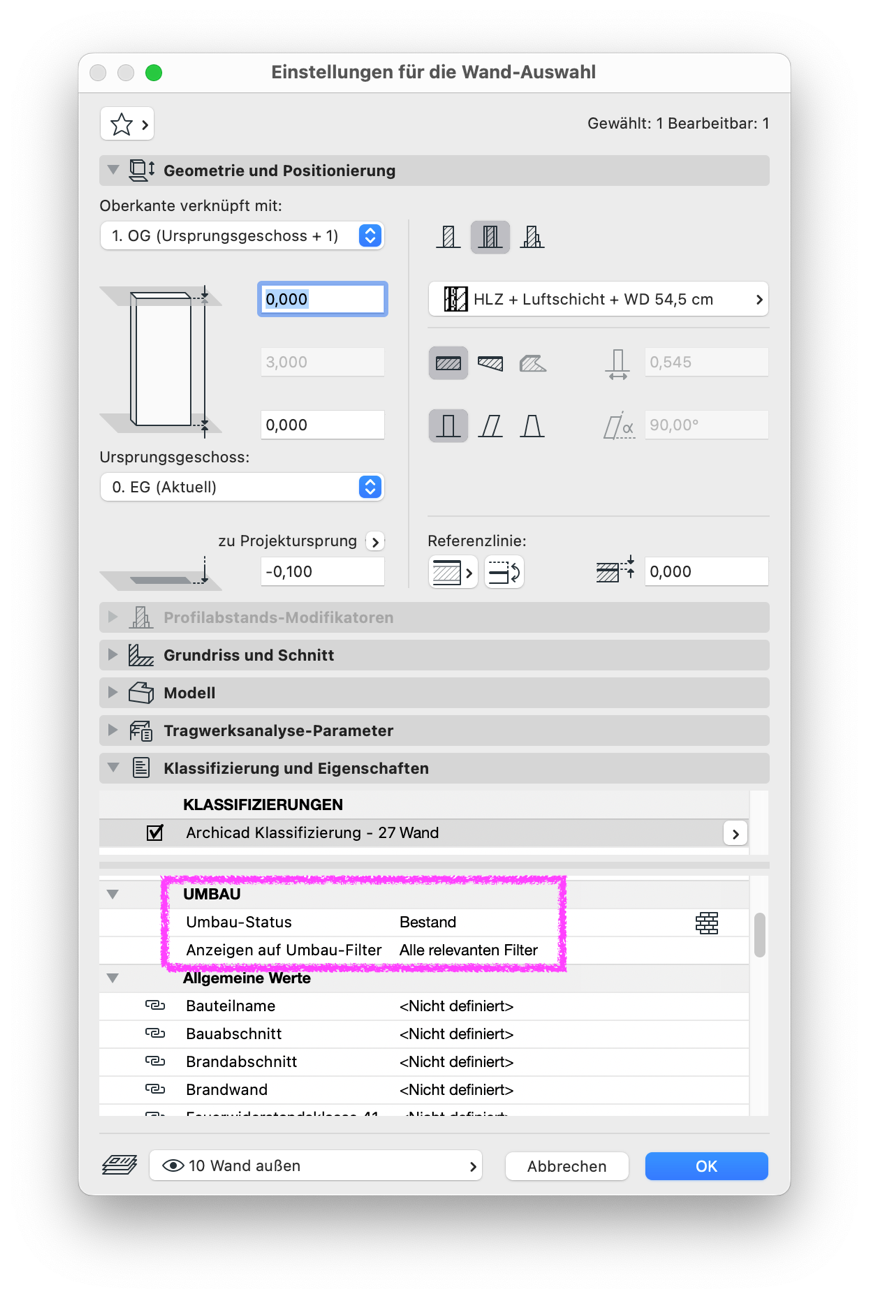

Element-Eigenschaften > Umbau-Status
Wir empfehlen, IFC aus 3D Fenster zu exportieren.
Vor dem IFC Export das gewünschte Umbau-Filter einstellen.
4. Sichtbarkeitseinstellung vor Export prüfen
Sichern als > IFC Datei

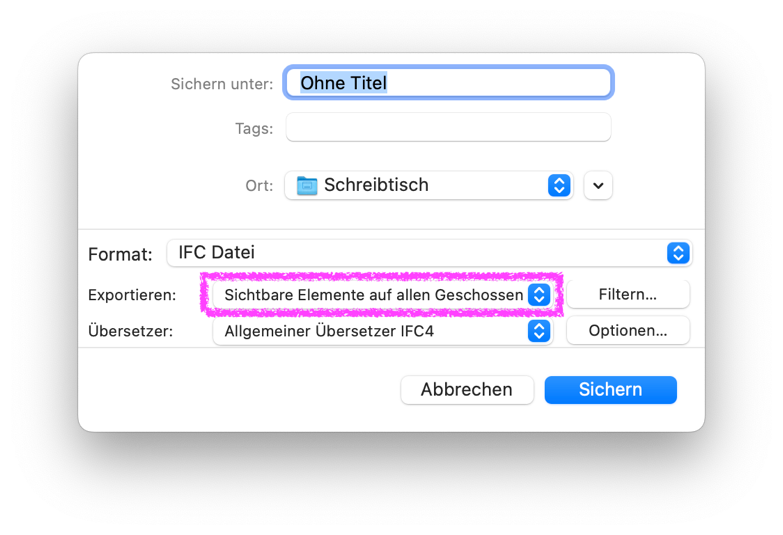

Durch Umbau-Filter ausgeblendete Elemente werden bei der Einstellung „Sichtbare Elemente…“ nicht exportiert.
