Problemstellung
In verschiedenen Plänen müssen für die Räume differenzierte Inhalte eingestellt werden.
In den Raumstempel-Einstellungen stehen jedoch für die unterschiedlichen Maßstäbe bzw. Planungsphasen keine separaten Einstellungsoptionen zur Verfügung.
Troubleshooting
1. Inhalt als maßstabsabhängige Anzeige
- Platzierten Raum oder Raum-Werkzeug auswählen
- Einstellungen für den Raumstempel mit Strg+T bzw. Cmd+T öffnen
- Reiter Einstellungen aufklappen
Hinweis:

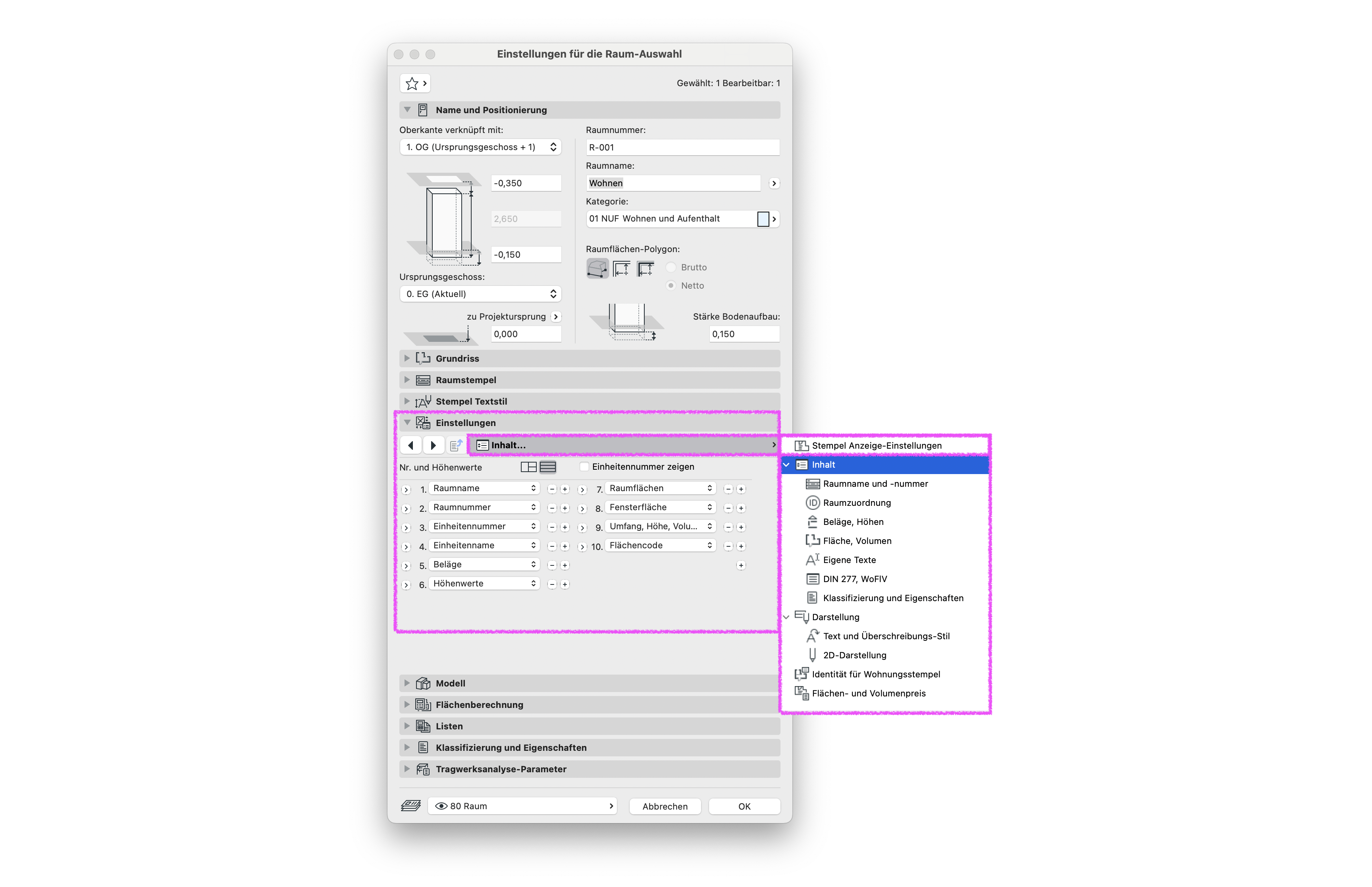

Wenn der Reiter Einstellungen fehlt, muss der dritten Punkt Verwendetes Raumstempel-Bibliothekselement prüfen dieses Troubleshootings berücksichtigt werden. - Option Stempel Anzeige-Einstellungen... auswählen

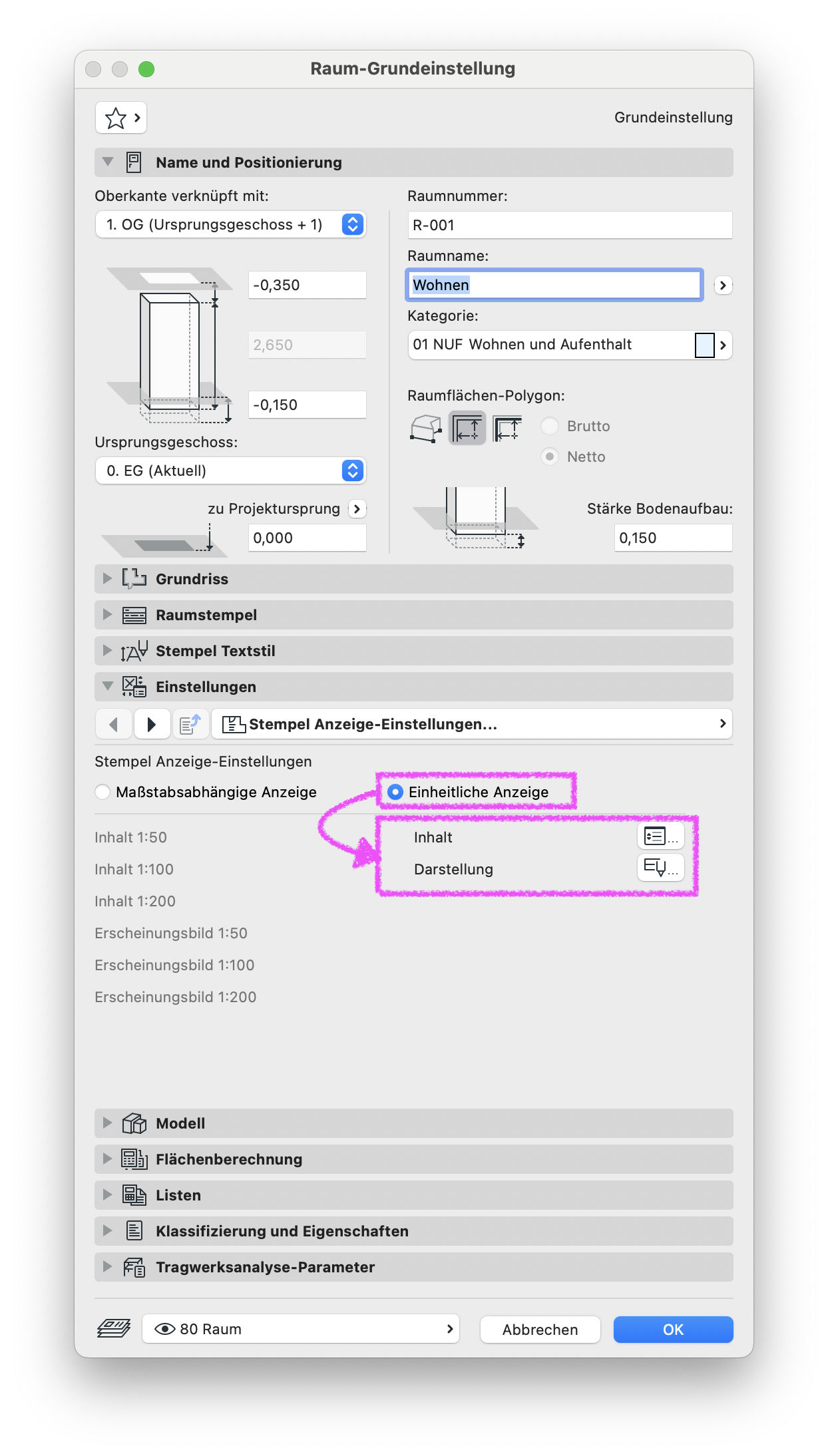

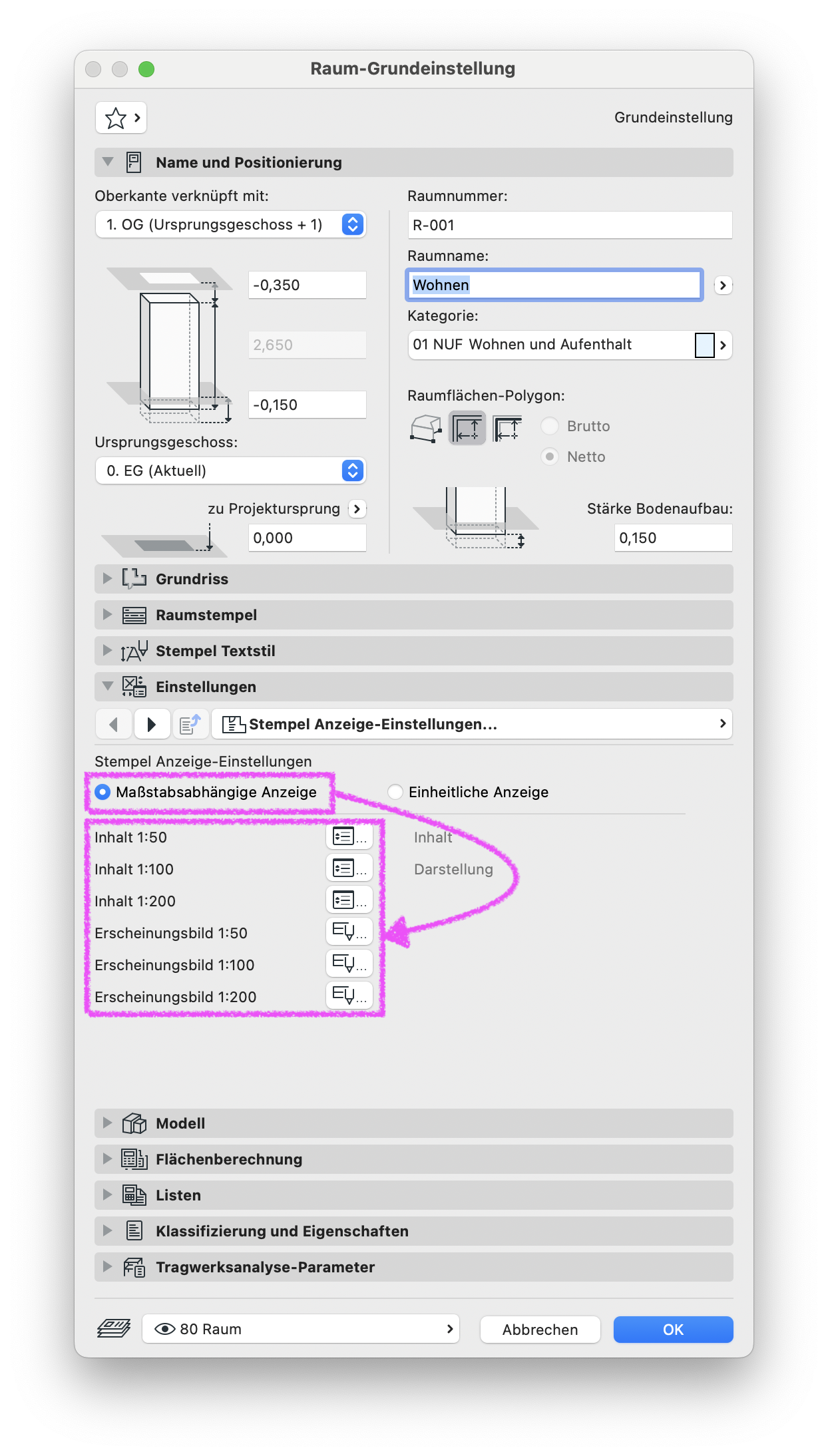

- Von Einheitliche Anzeige auf Maßstabsabhängige Anzeige wechseln

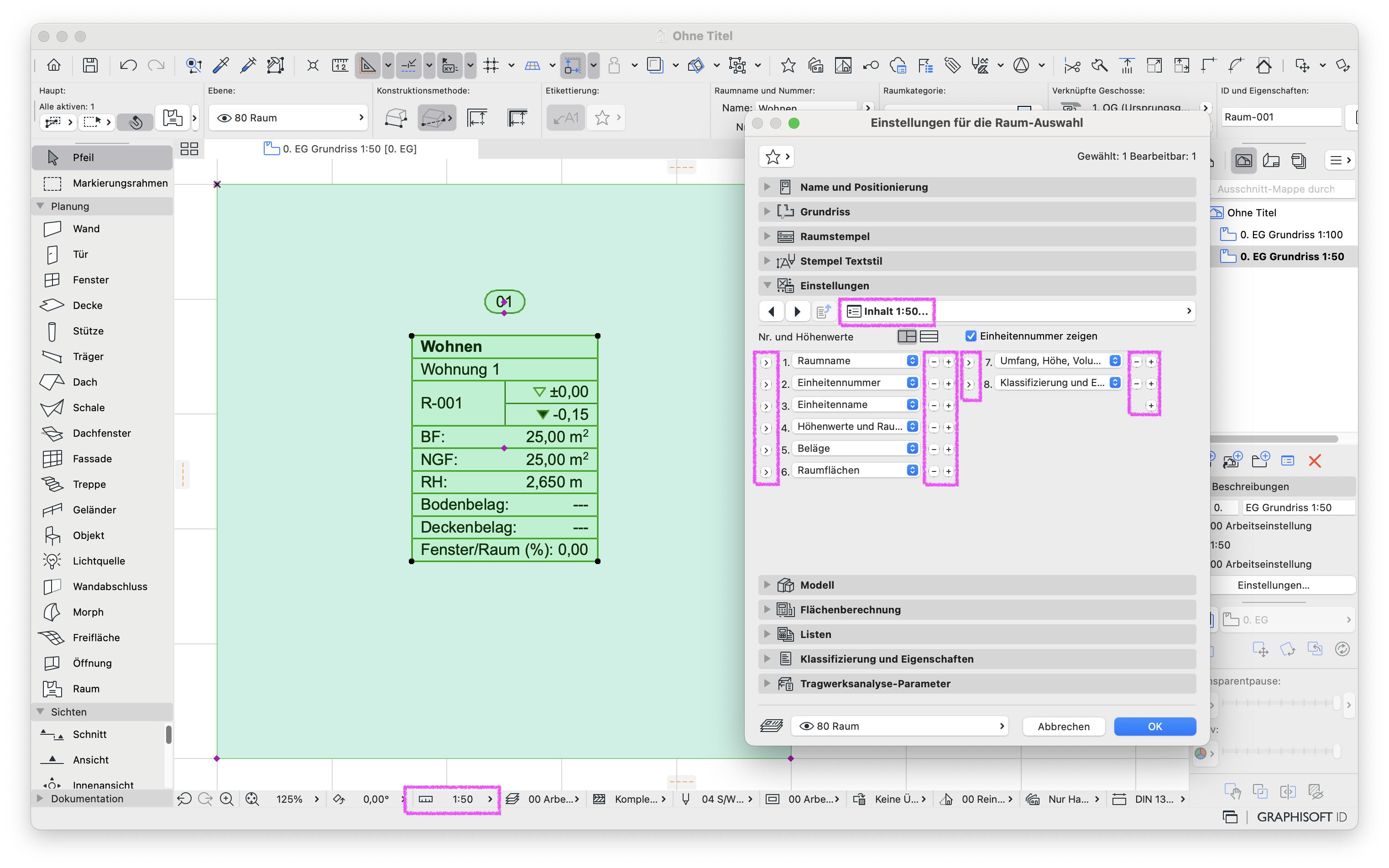

Nachdem die Option Maßstabsabhängige Anzeige aktiviert wurde, kann für den Inhalt des verwendeten Maßstabs der entsprechende Parameter hinzugefügt werden.
- Über die - und + Schaltflächen können weitere Parameter entfernt und hinzugefügt werden.

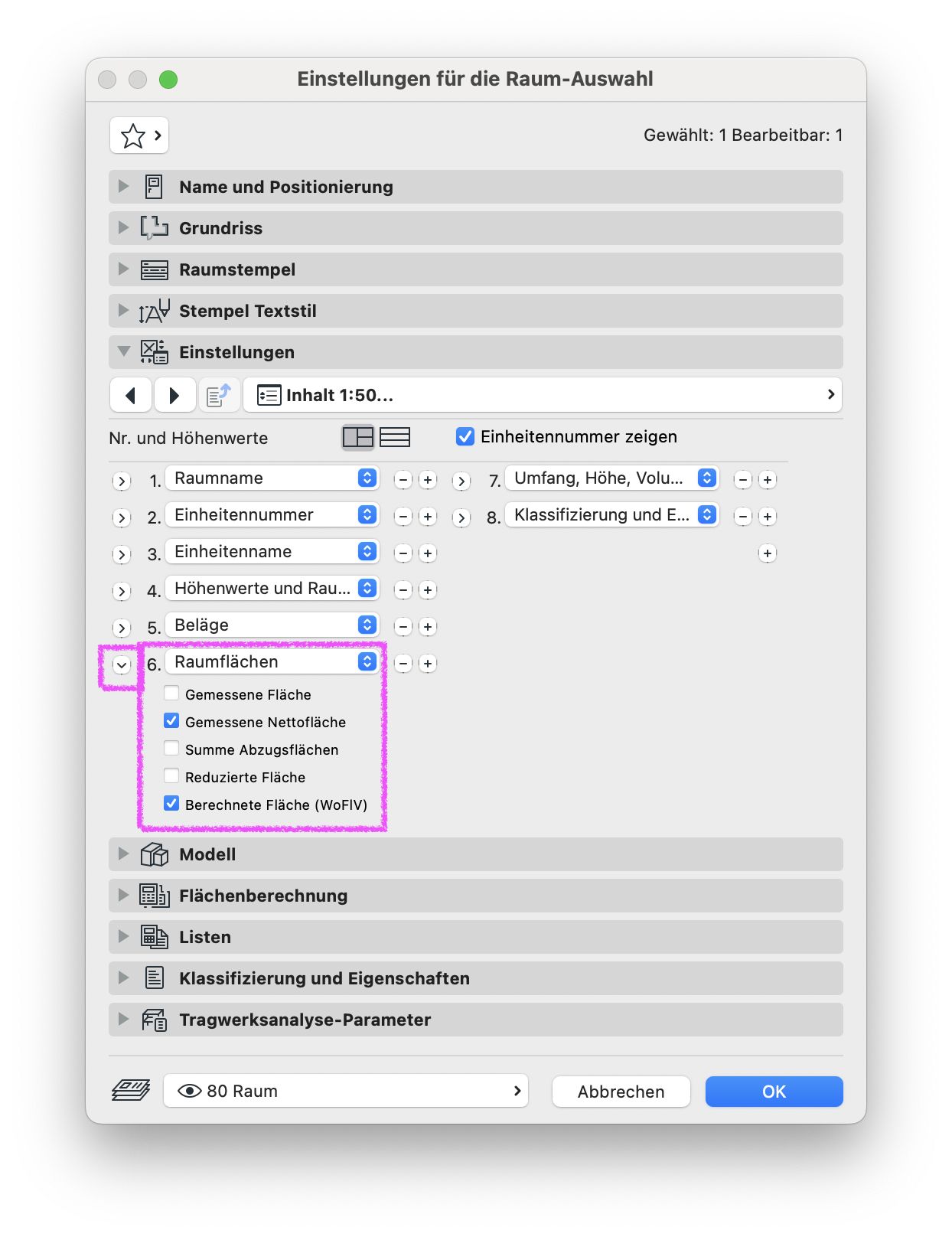

- Die Optionen haben über Pfeiltasten aufklappbare Menüs mit weiteren Parameter-Optionen die im Raumstempel-Inhalt hinzugefügt werden können.
So können z. B. für Raumflächen die Optionen Gemessene Fläche, Gemessene Nettofläche, Summe Abzugsfläche, Reduzierte Fläche und Berechnete Fläche (WoFlV) nach Belieben aktiviert und deaktiviert werden oder die Raumnummer in Raumstempel hinzugefügt werden.
Hinweis:

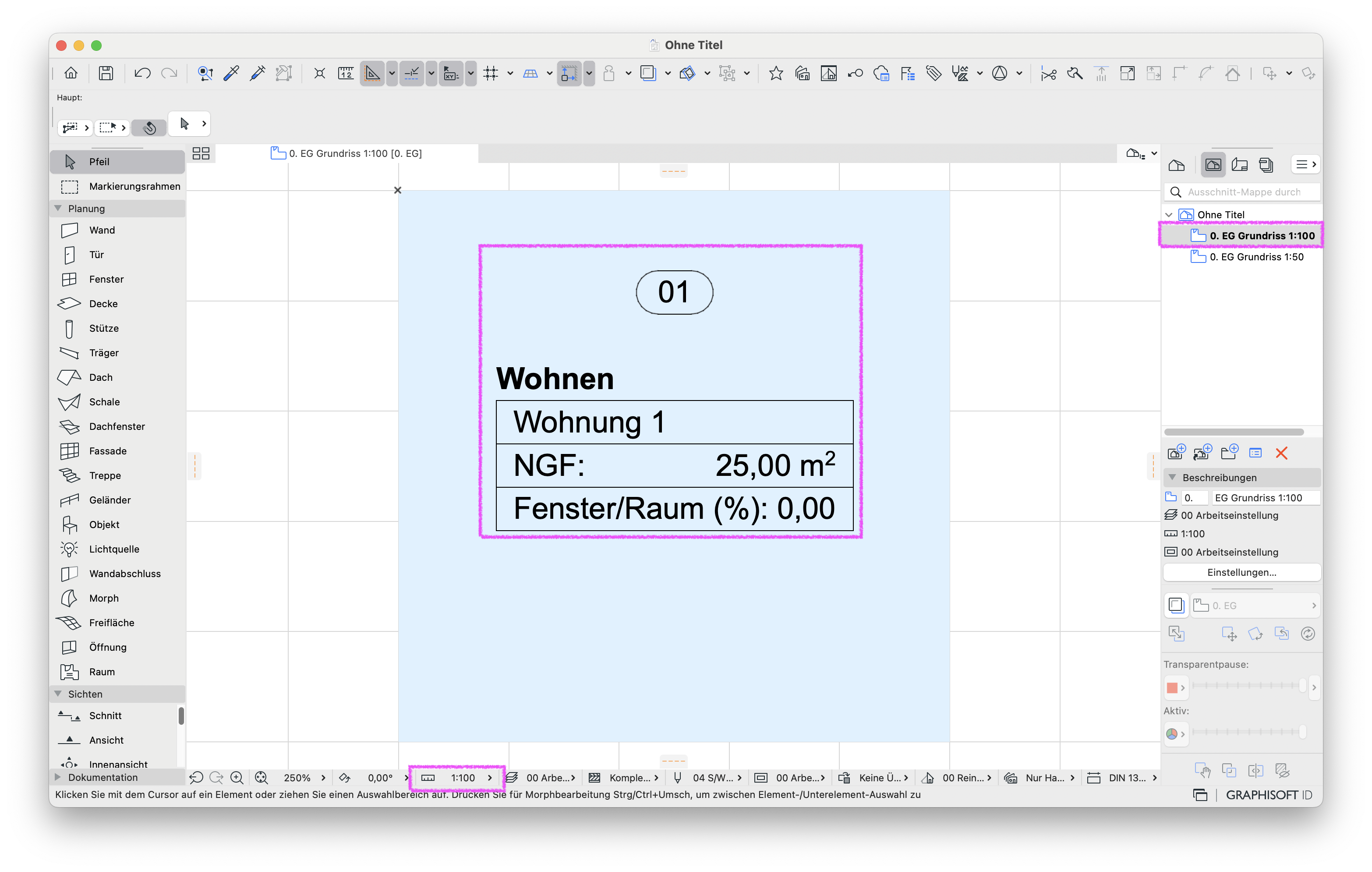

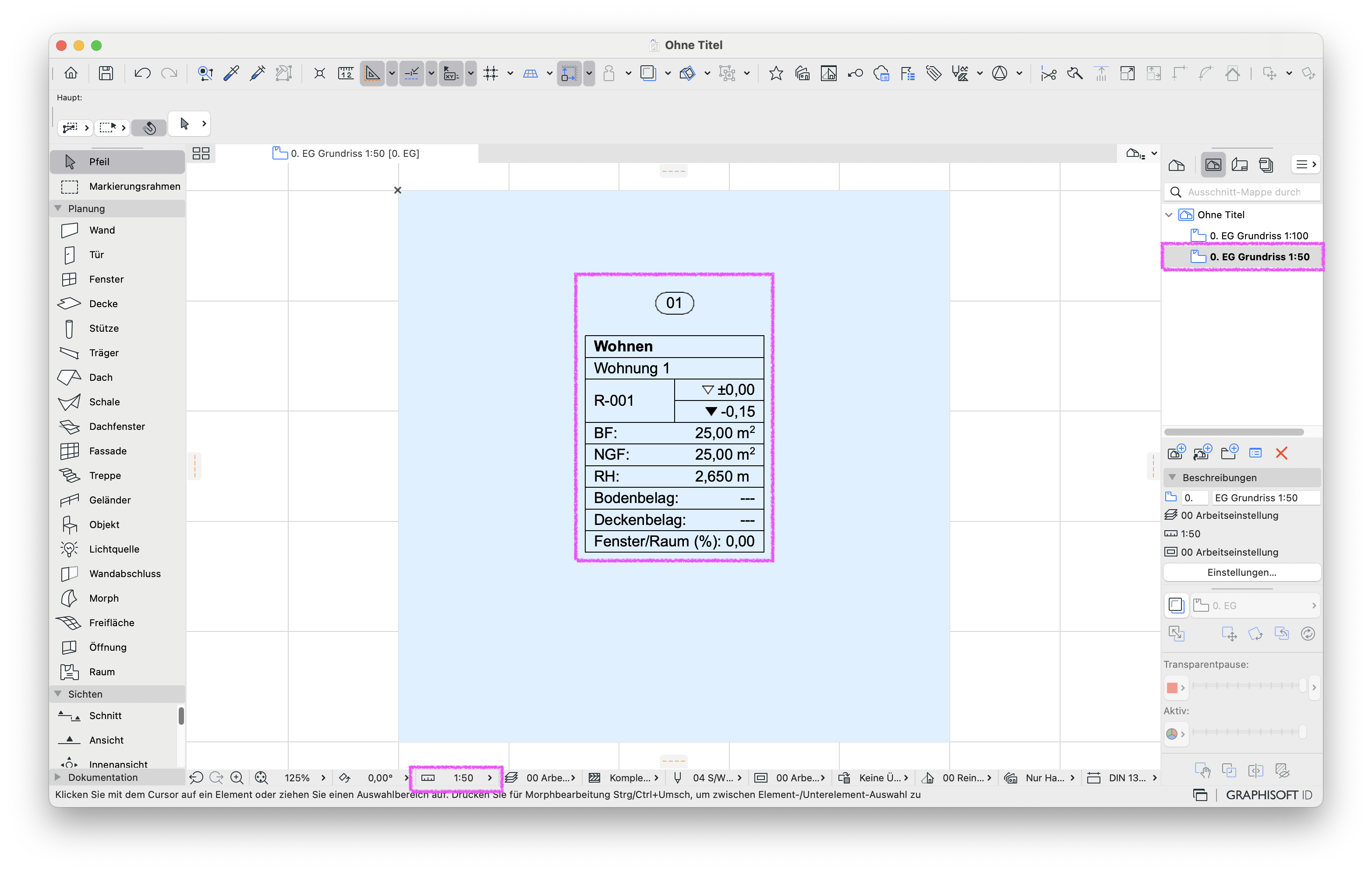

Für jeden Maßstab kann nur ein Inhalt festgelegt werden. Wenn für den Maßstab 1:100 Parameter hinzugefügt oder entfernt werden, betrifft diese Änderung alle Pläne, die den Raumstempeltext im gleichen Maßstab darstellen.
2. Etikett verwenden
Wenn für den gleichen Maßstab verschiedene Inhalte dargestellt werden müssen, kann ein zusätzliches Etikett für den abweichenden dargestellten Inhalt verwendet werden.
Hierfür muss zuerst für den entsprechenden Ausschnitt die Modelldarstellung angepasst werden.

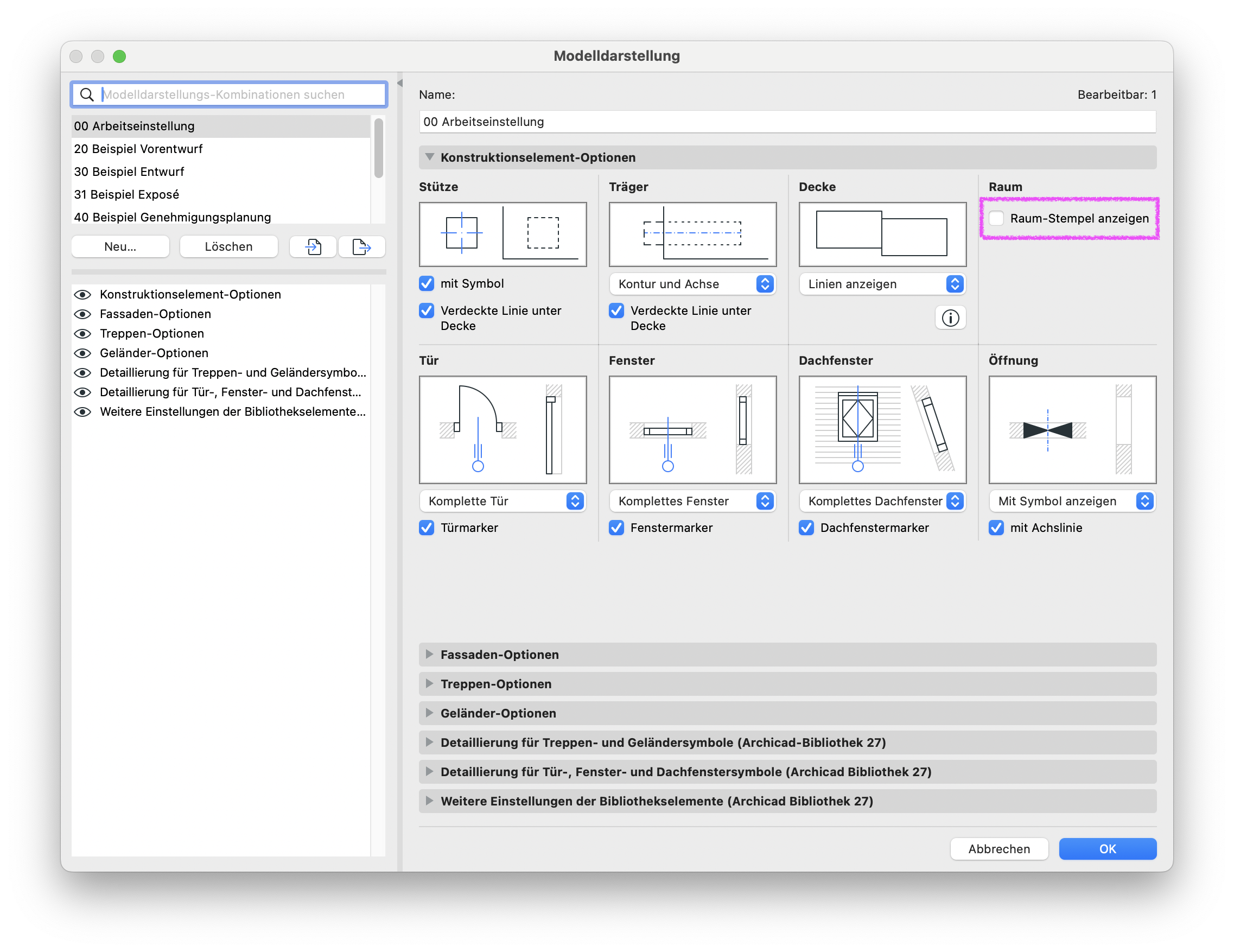

- Dokumentation > Modelldarstellung > Modelldarstellung erstellen...
Über die Modelldarstellung können die Raumstempel-Textfelder ausgeblendet werden, indem unter Konstruktionselement-Optionen der Haken bei Raum-Stempel anzeigen deaktiviert wird.

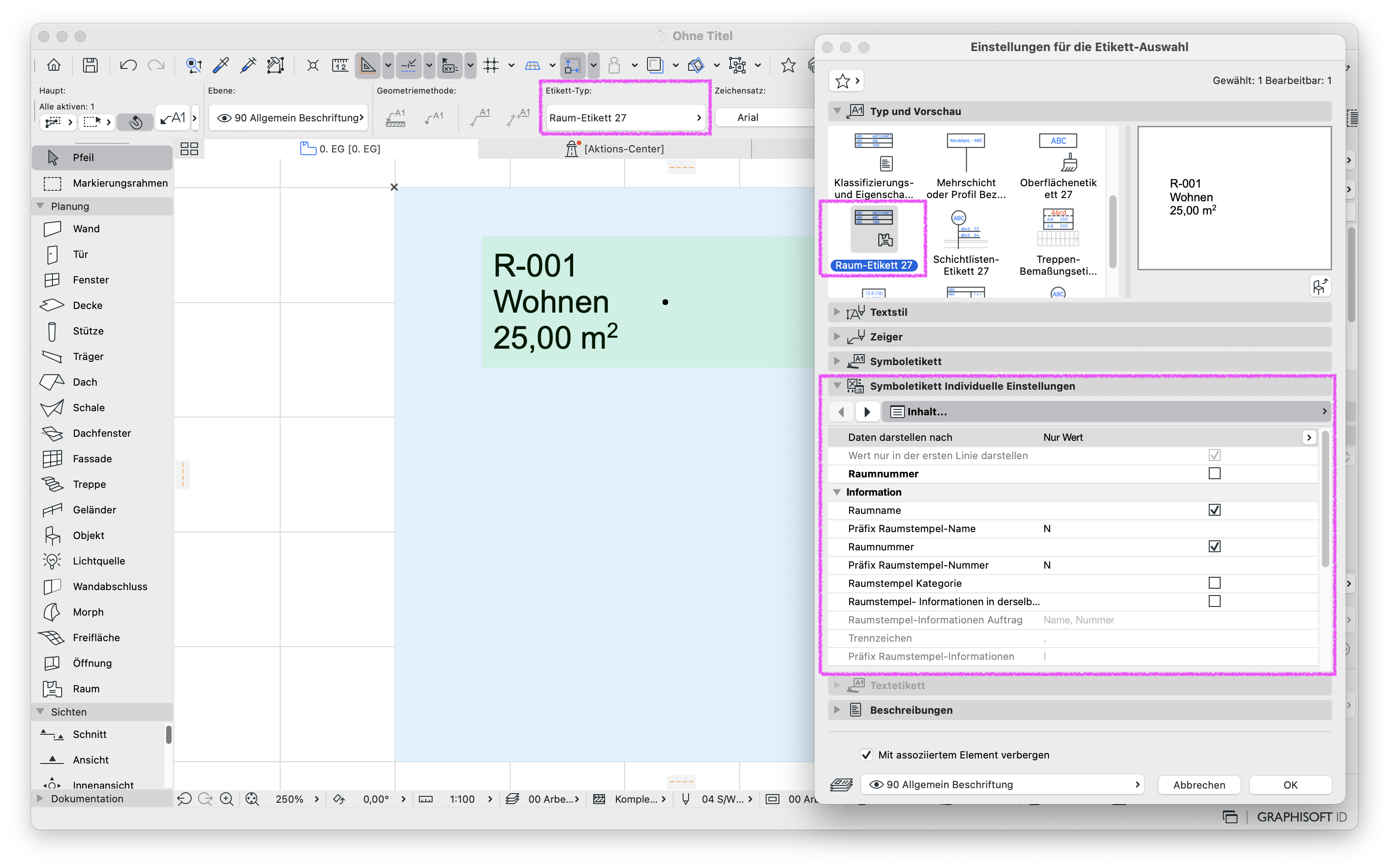

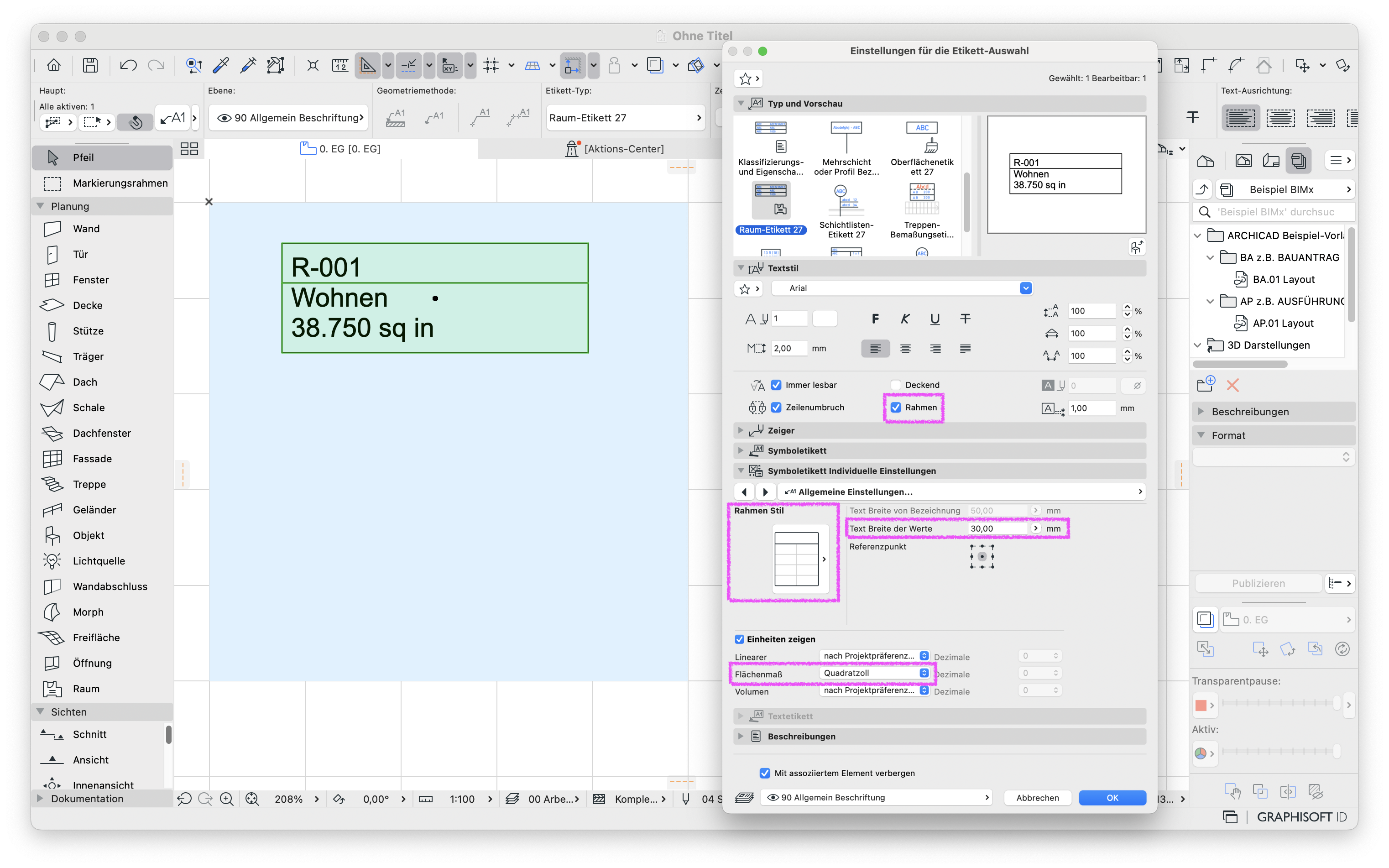

Anschließend kann mit Hilfe eines Etiketts, z. B. des Raum-Etiketts, ein neuer maßstabsunabhängiger Stempel erstellt werden. In den Einstellungen des Etikett können Inhalt, Formatierung und Einheiten wie gewünscht geändert werden.
Die Sichtbarkeit des Etiketts kann außerdem über die Ebenenkombination gesteuert und für Ausschnitte, die den integrierten Raumstempel-Text anzeigen sollen, ausgeblendet werden.
3. Verwendetes Raumstempel-Bibliothekselement prüfen

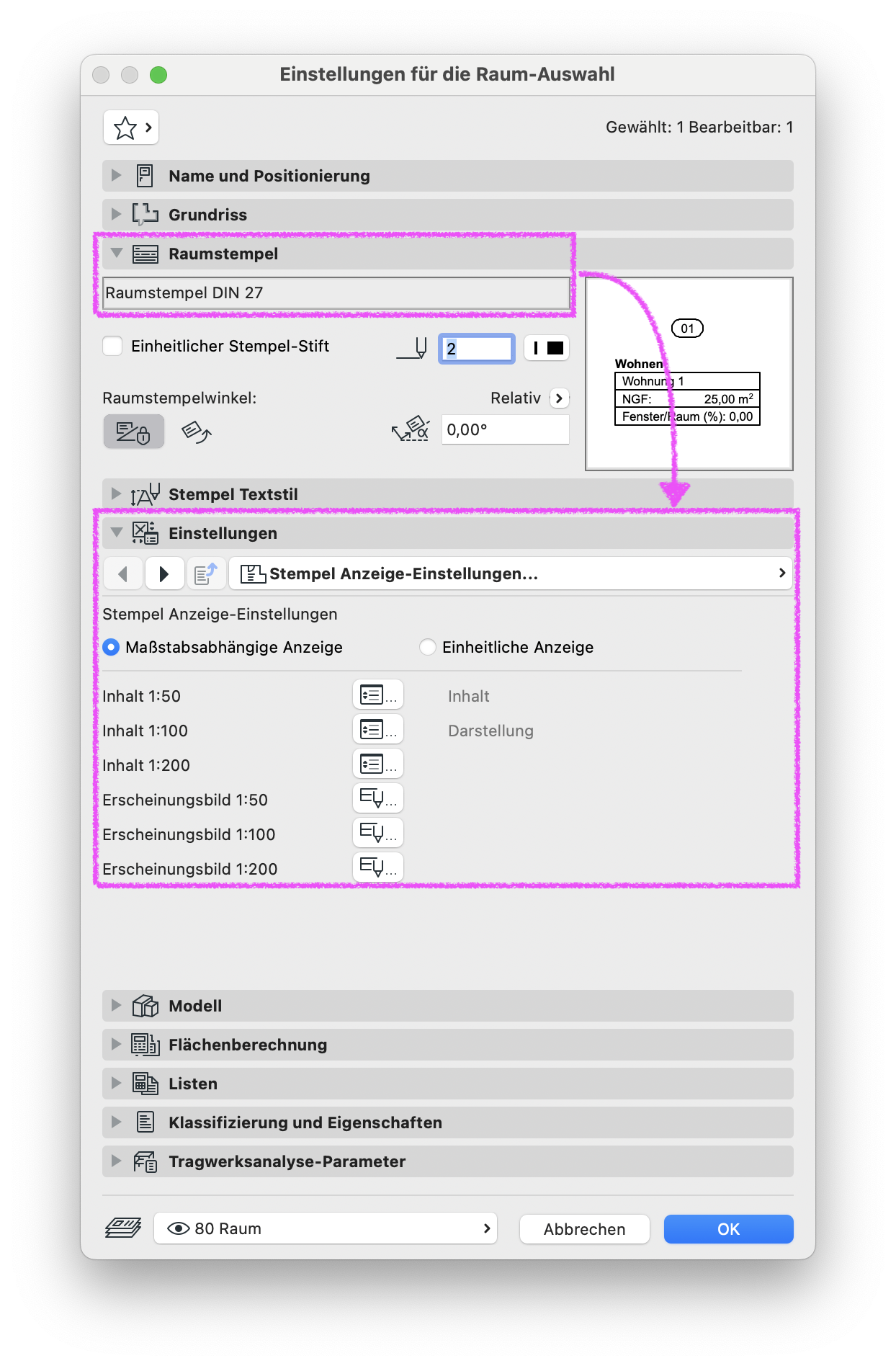

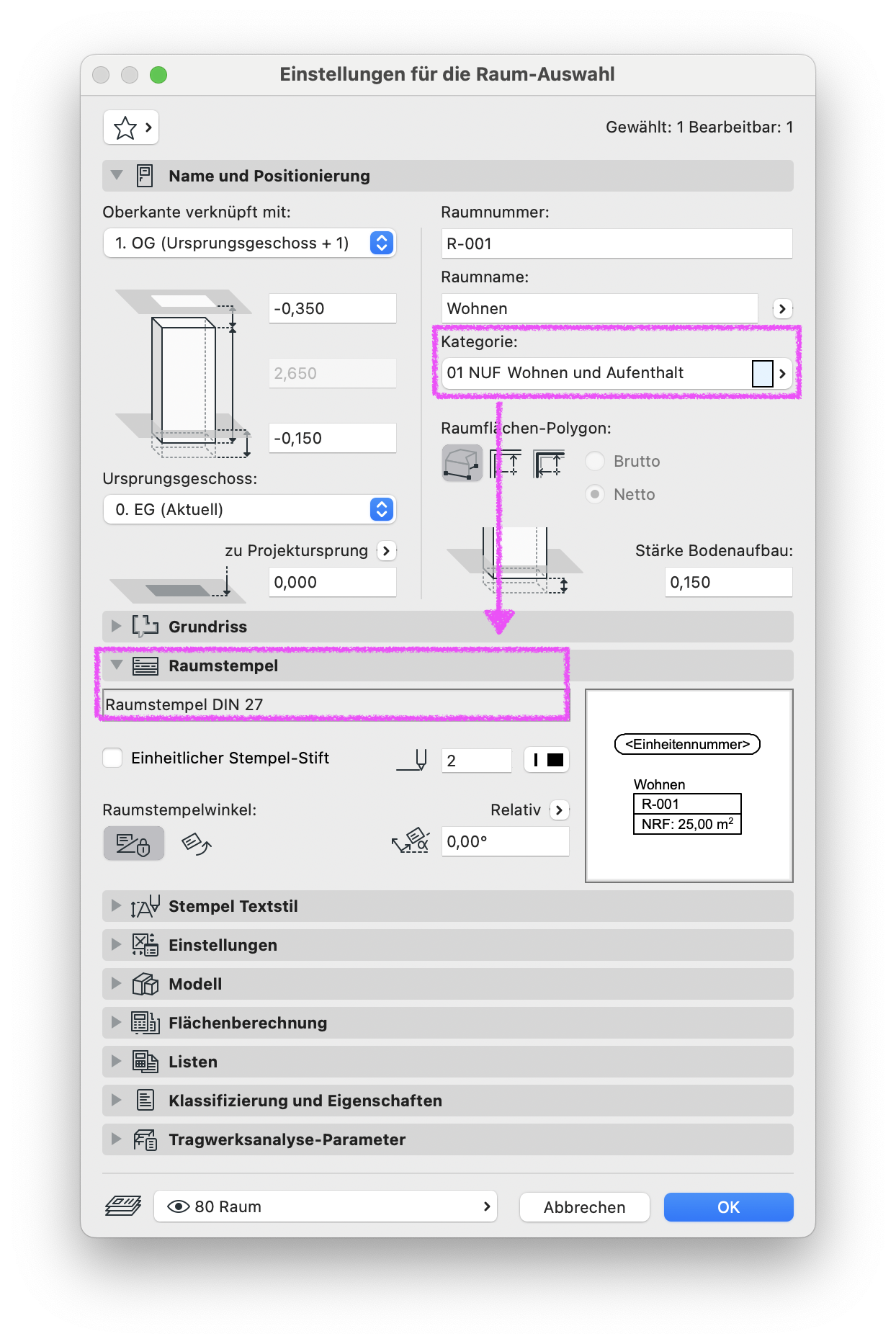

Wenn in den Einstellungen für die Raum-Auswahl der Reiter Einstellungen fehlt und nur eine reduzierte Einstellungsmöglichkeit besteht, muss überprüft werden, dass für den Raumstempel im Reiter Raumstempel das richtige Bibliothekselement verwendet wird.
Standardmäßig wird für die meisten Raumkategorien in der deutschen Standardvorlage das Objekt Raumstempel DIN Version und in der österreichischen Standardvorlage wird das Objekt Raumstempel ON Version verwendet.

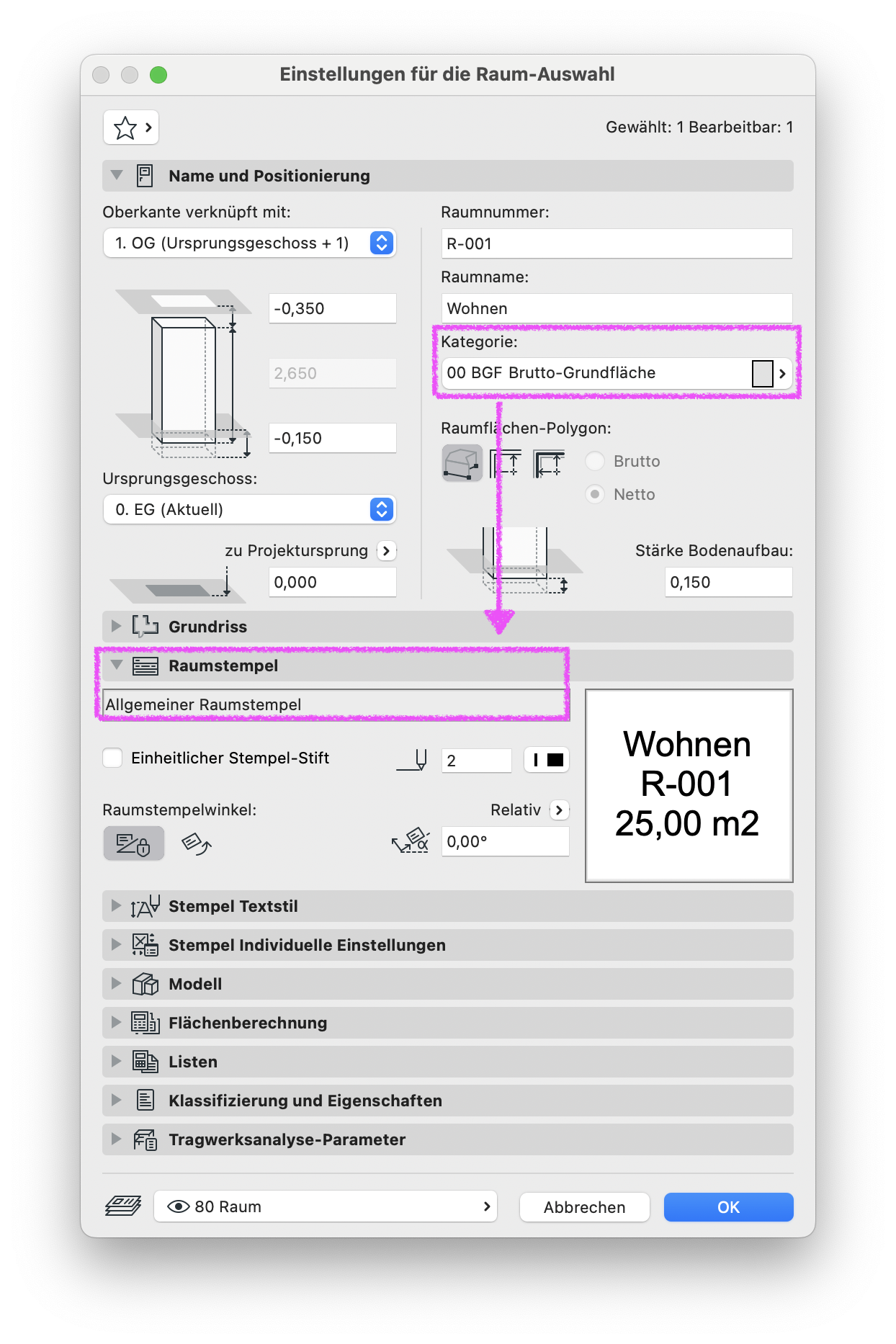

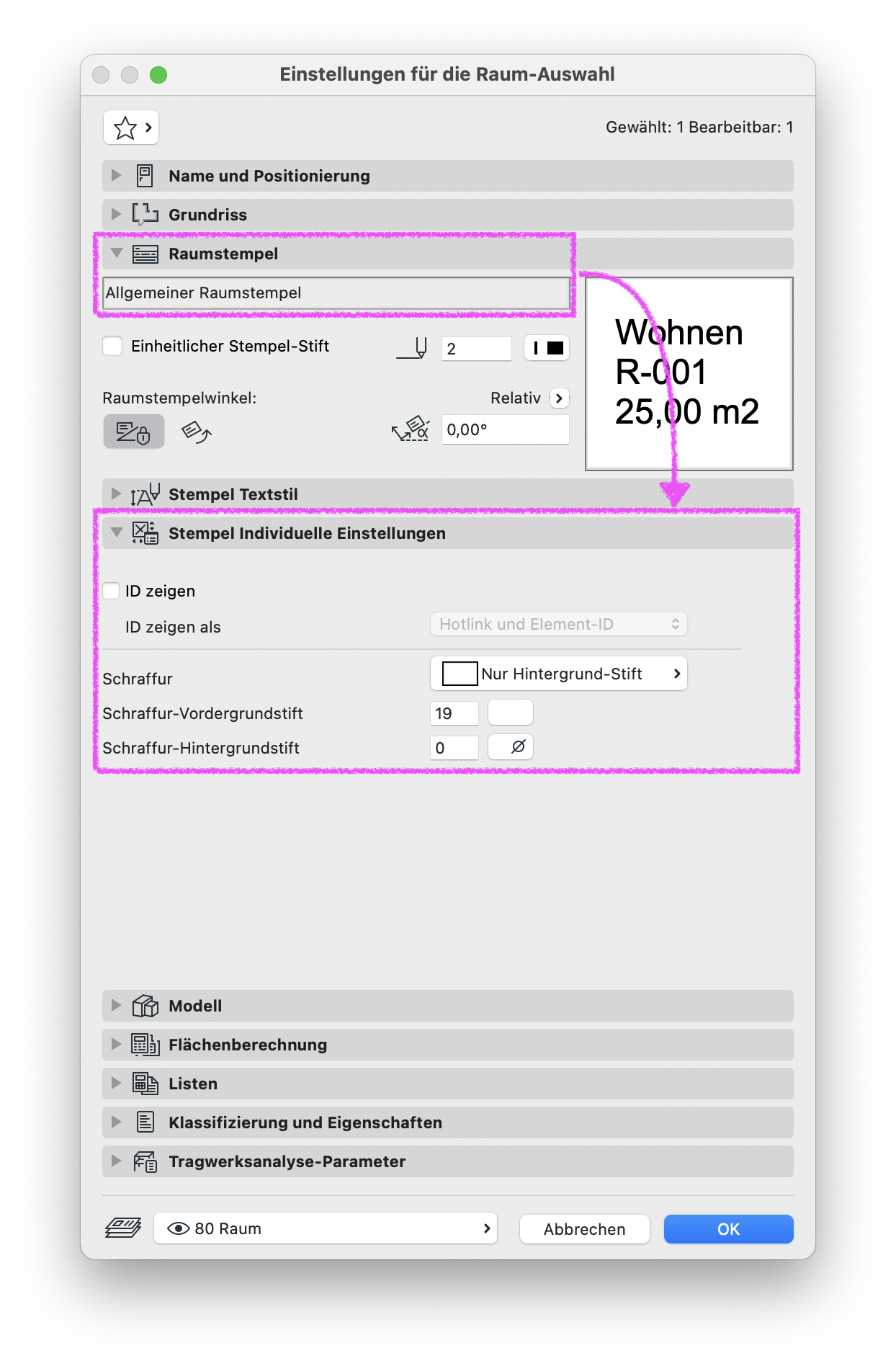

Jedoch verwenden einige Raumkategorien einen hiervon abweichenden Stempel, z. B. die Kategorie 00 BGF Brutto-Grundfläche nutzt Allgemeiner Raumstempel.
- Wenn die Raumkategorie falsch zugeordnet wurde, muss die Kategorie des Raumes dementsprechend angepasst werden.
- Wenn die Raumkategorie jedoch richtig zugeordnet wurde und dennoch für den Raumstempel ein unpassendes Raumstempel-Bibliothekselement verwendet wird, kann – wie im Troubleshooting Raumstempelobjekt lässt sich nicht austauschen beschrieben – das Bibliothekselement für die Raumkategorie mit dem gewünschten Objekt ersetzt werden.
