Descrição do problema

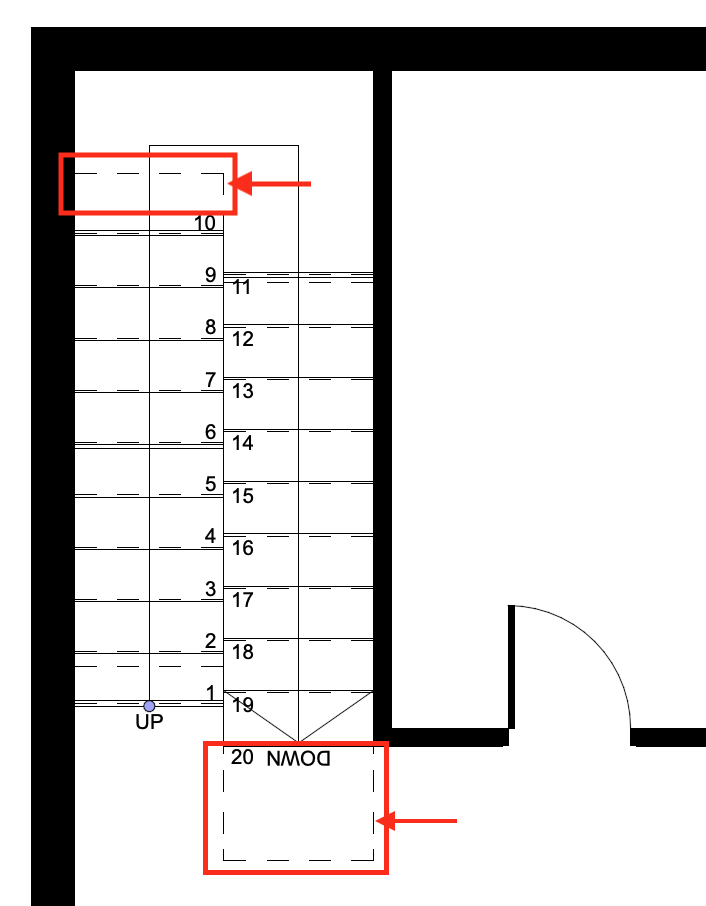

Ao modelar escadas com patamares conectados a lajes de piso acima, você verá uma linha indesejada na vista 2D da planta no ponto em que a estrutura da escada intercepta a laje.
Solução
A linha extra que você vê representa o componente Estrutura - Monolítica do símbolo da escada exibido na vista de planta. Essa linha é controlada pelas definições de Opções de Visualização do Modelo, e não pelas definições individuais de visualização em planta da escada.
Para remover essa linha indesejada:

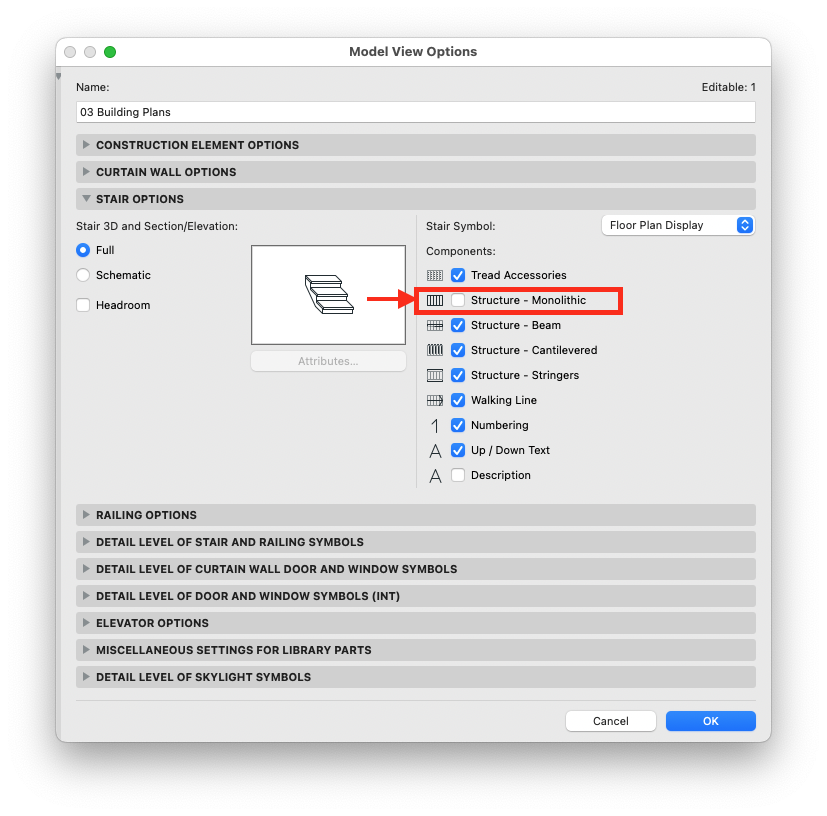

- Acesse Documentação > Vista do Modelo > Opções de Visualização do Modelo.
- No diálogo Opções de Visualização do Modelo, localize o painel Opções de Escada.
- Na seção Mostrar/Esconder Componentes do Símbolo Escada, encontre a caixa de seleção Estrutura - Monolítica.
- Desmarque a caixa Estrutura - Monolítica para esconder esse componente da visualização em planta.
- Clique em OK para aplicar as alterações.
As definições das Opções de Visualização do Modelo controlam a exibição dos componentes da escada em nível de projeto e afetarão todas as escadas na vista do modelo atual. Essa abordagem é mais eficiente do que ajustar as definições de cada escada individualmente quando você quiser esconder as linhas estruturais de forma consistente em todo o projeto.
Informações adicionais:
O componente Estrutura - Monolítica representa o elemento estrutural contínuo da escada nas vistas 2D de planta. Quando as escadas interceptam lajes ou outros elementos estruturais, esse componente pode exibir linhas de interseção que não são necessárias em desenhos arquitetônicos, mas que são representações tecnicamente precisas da geometria de modelo 3D.
