Descrição do problema

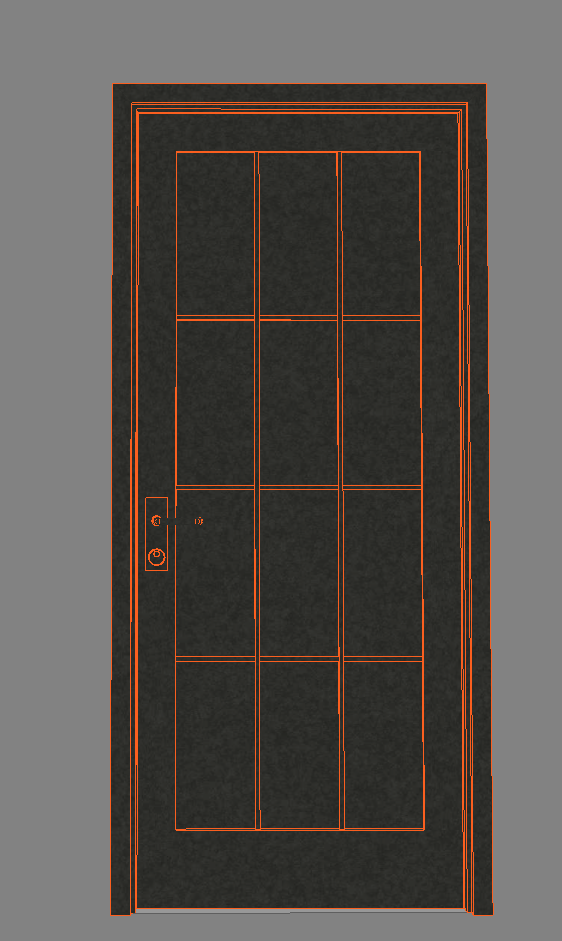

Você atribuiu materiais diferentes a vários componentes da porta (como a folha porta, a estrutura e o vidro) nas definições da porta, mas a porta ainda exibe um material de superfície uniforme em 3D.
As sobreposições gráficas estão desativadas e as opções de visualização do modelo estão definidas como detalhadas, mas a porta não mostra as variações de superfície esperadas.
Solução
O problema é causado pela ativação da definição Sobreposição de Material no painel Modelo das Definições da Porta. Esse painel fica invisível por padrão nas definições atuais do Ambiente de Trabalho, mas contém uma função crítica de sobreposição de superfície que força todos os componentes da porta a usarem um único material.

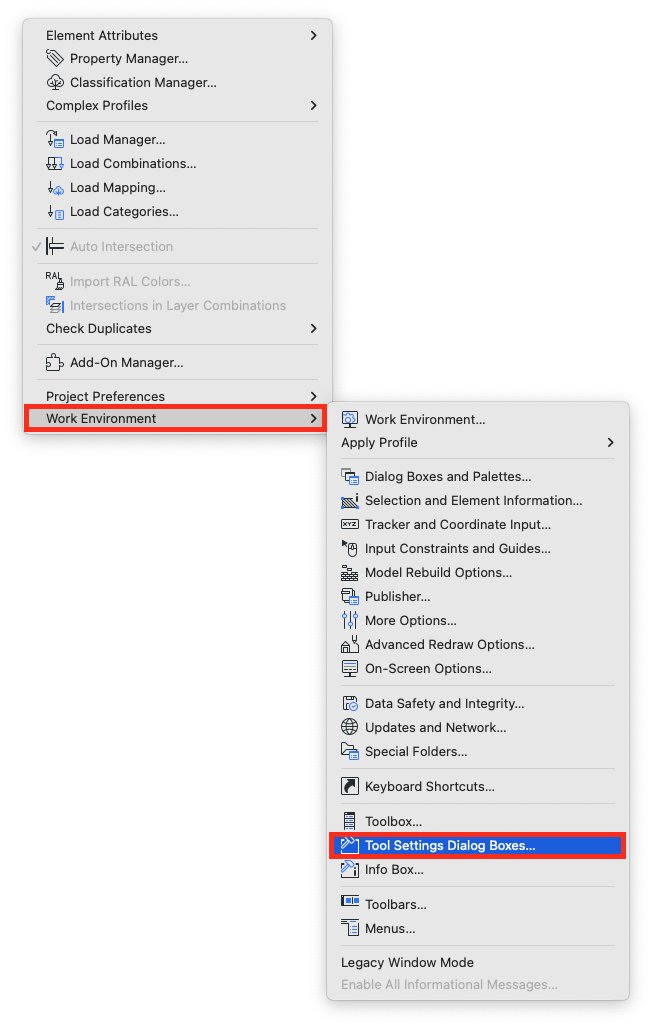

- Acesse Opções > Ambiente de Trabalho > Caixas de Diálogo de Definição de Ferramentas

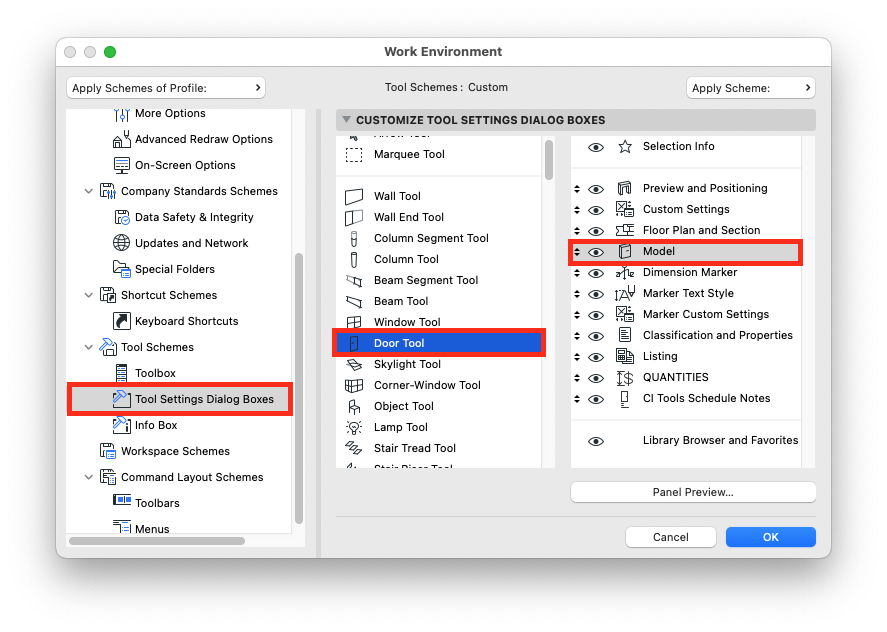

- Selecione a Ferramenta Porta na lista à esquerda
- No painel à direita, localize a entrada Modelo e clique no ícone de olho para torná-la visível
- Clique em OK para salvar as alterações
(Dica: se quiser salvar essa configuração no seu ambiente de trabalho atual, certifique-se de redefinir os Esquemas de Ferramentas atuais anexados ao ambiente de trabalho ativo) - Selecione a porta afetada e abra as Definições da Porta
- Navegue até o painel Modelo, agora visível

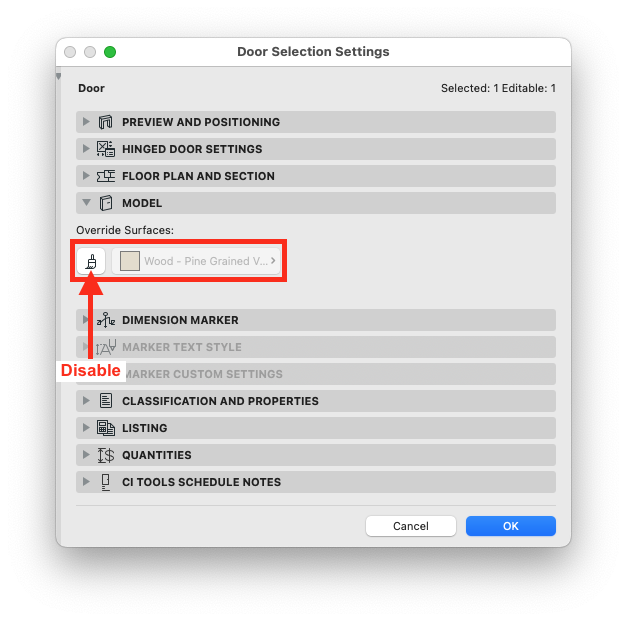

- Na seção Sobrepor Superfícies, localize o botão de alternância das sobreposições de superfície
- Clique no botão de alternância para desligar a função de sobreposição de superfície
- Clique em OK para aplicar as alterações
O painel Modelo contém a funcionalidade Sobrepor Superfícies, que permite atribuir uma única superfície a todo o elemento da porta.

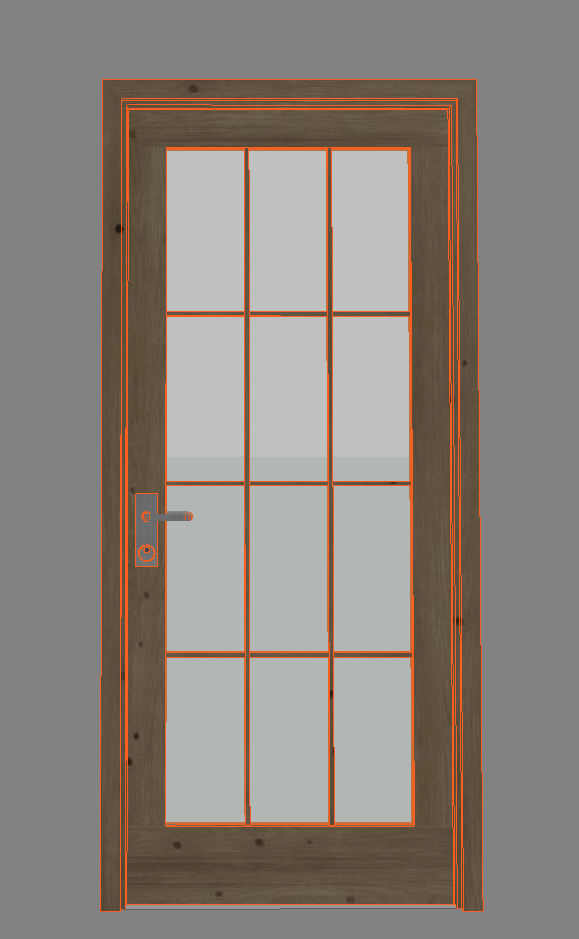

Depois de fazer essas alterações, sua porta exibirá corretamente os materiais individuais atribuídos a cada componente, proporcionando a representação realista de materiais que você espera tanto nas vistas 3D quanto nas saídas renderizadas.
