Por que os ângulos da marca de interrupção variam entre as escadas do projeto?

Descrição do problema

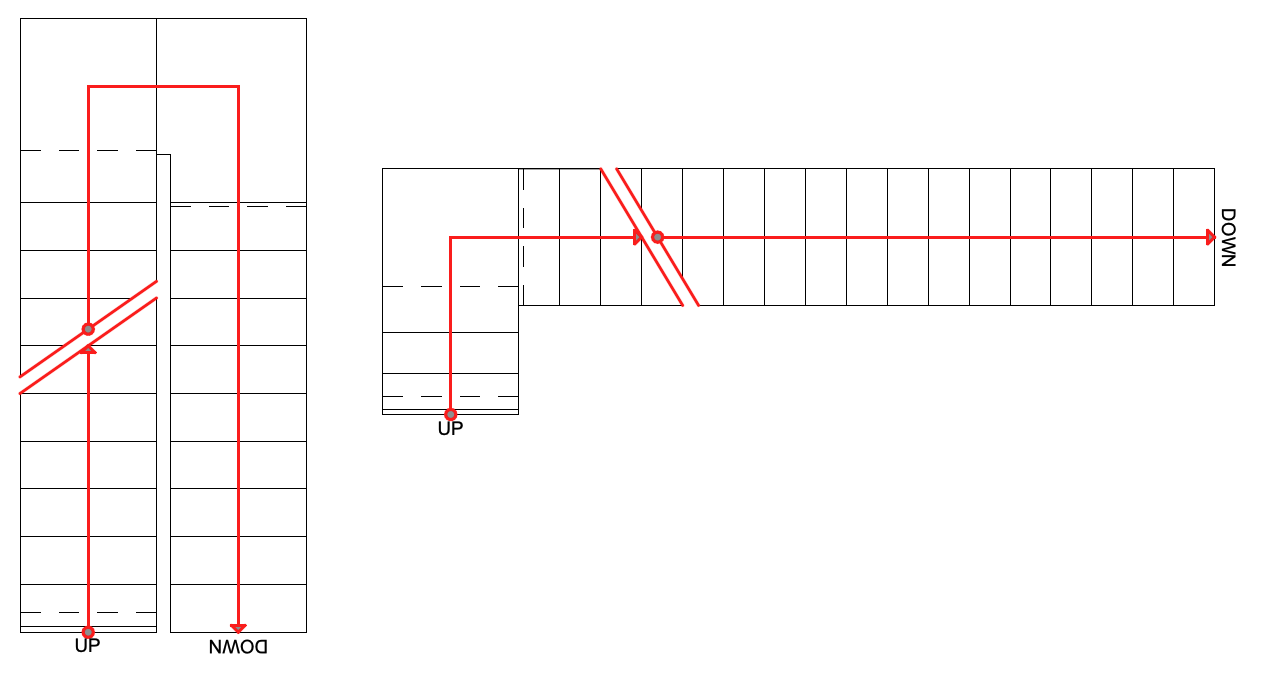

Você nota que as escadas no seu projeto exibem marcas de interrupção com ângulos diferentes, mesmo possuindo definições semelhantes. Ou a orientação da marca de interrupção parece inconsistente entre múltiplas escadas na mesma planta.

Solução

Ângulos diferentes de marca de interrupção nas escadas ocorrem porque cada escada possui definições individuais de Distância e Ângulo da Marca de Interrupção que podem variar independentemente. Por padrão, o ângulo da marca de interrupção é calculado automaticamente, mas isso pode resultar em orientações inconsistentes entre escadas diferentes.

A solução envolve ajustar as definições de ângulo da marca de interrupção nas Definições Escada para garantir orientação consistente em todas as escadas.

Método 1: Ajustando o ângulo da marca de interrupção nas Definições Escada

1. Selecione a escada com o ângulo de marca de interrupção incorreto.
2. Abra as Definições Escada clicando duas vezes na escada ou clicando com o botão direito e escolhendo Definições de Seleção da Escada.
3. Navegue até Visualização em Planta no painel esquerdo.
4. Clique em Marca de Interrupção na árvore de componentes.

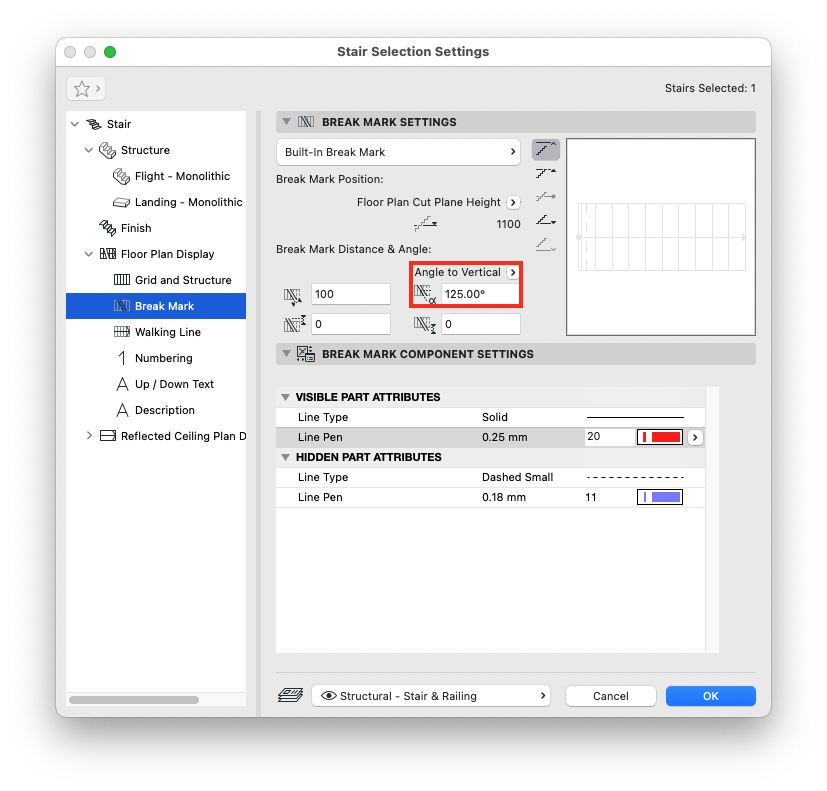

5. Na seção Distância e Ângulo da Marca de Interrupção, localize Ângulo em Relação à Vertical.

6. Insira um valor de ângulo específico.
7. Aplique o mesmo valor de ângulo a todas as outras escadas no seu projeto para consistência.
8. Clique em OK para aplicar as alterações

Método 2: Ajuste gráfico no Modo de Edição

1. Selecione a escada que deseja modificar.
2. Clique no botão Edição para entrar no Modo de Edição.
3. Clique na opção Símbolo no painel de menu do Modo de Edição.
4. Selecione o símbolo da marca de interrupção diretamente na visualização da planta.

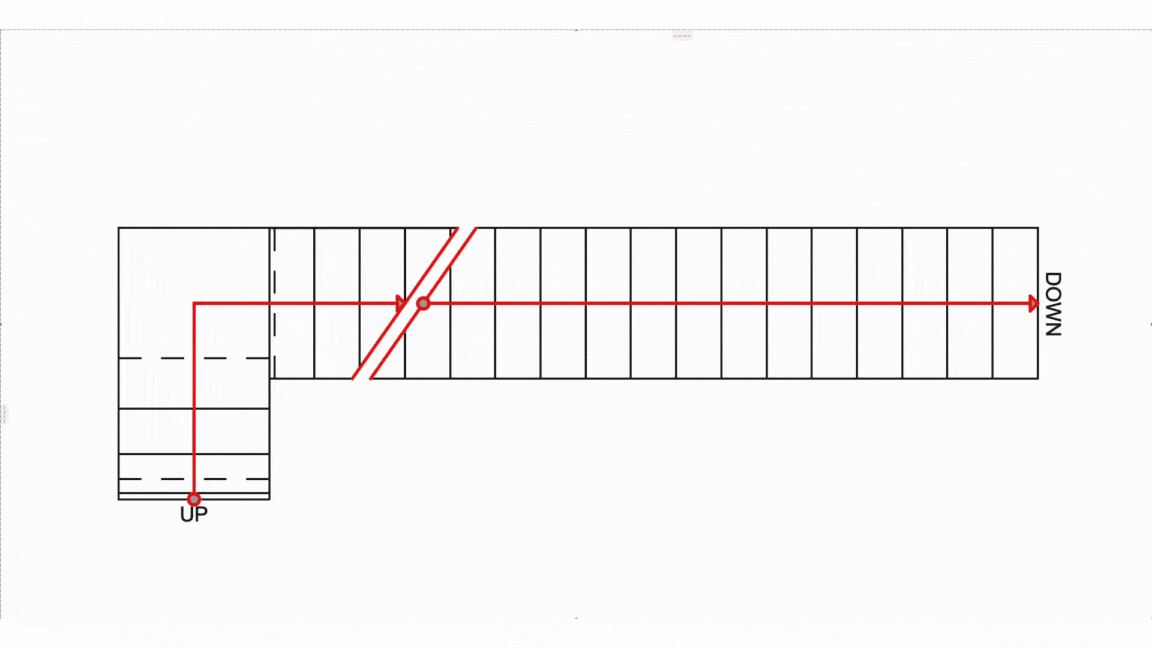

5. Arraste a marca de interrupção pelos seus nós para ajustar tanto a posição quanto o ângulo graficamente.
6. Saia do Modo de Edição quando a orientação da marca de interrupção estiver correta.

A marca de interrupção pode ser configurada para abranger um número específico de degraus ou manter uma relação particular com a orientação vertical ou horizontal. Você também pode aplicar extensões às linhas da marca de interrupção e personalizar os atributos da marca de interrupção, incluindo a largura de elementos decorativos como padrões em zigue-zague.

Para opções de exibição de escada mais detalhadas, você também pode acessar as definições de Visualização em Planta completas no diálogo Definições Escada.
