Por que minha janela personalizada não fica embutida na parede quando colocada como objeto de janela?

Descrição do problema

Você salvou uma janela personalizada como um objeto de biblioteca, mas, depois de colocá-la no modelo, a janela aparece fora da parede ou desalinhada, em vez de embutida na parede. A geometria está visível, mas a posição não corresponde à distância ao plano da parede definida nas definições da janela.

Solução

Isso ocorre porque a laje do buraco de parede (usada para definir a abertura da parede da janela personalizada) não está posicionada no nível de referência correto do seu modelo.

Para que a janela seja colocada corretamente, o topo da laje do buraco de parede deve estar no nível 0.0 do Sistema de Coordenadas do projeto. Se a laje não estiver posicionada corretamente, o objeto de janela resultante não ficará embutido na parede quando for colocado.

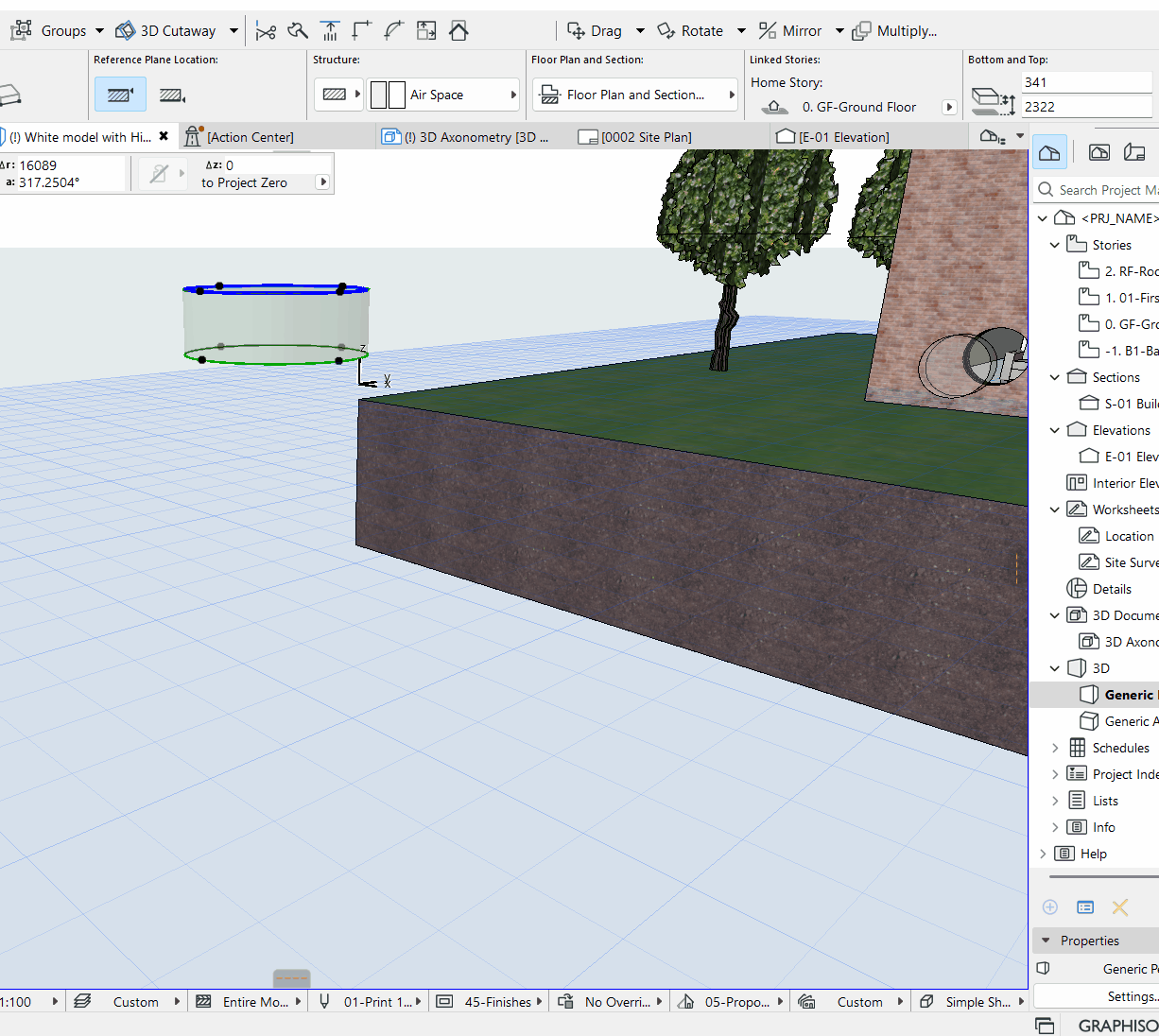

1. Selecione a laje do buraco de parede no modelo da sua janela personalizada.
2. Abra a caixa de diálogo Definições de Laje.
3. Defina a Elevação (base) da laje como o valor negativo da espessura dela. Por exemplo, se a espessura da laje for 50 mm, defina a elevação como -50 mm.
4. Confirme que o topo da laje agora está em 0.0 no eixo Z do projeto.
5. Salve a janela como um objeto usando Arquivo Bibliotecas e Objetos Salvar Seleção como Janelas.
6. Coloque a janela recém-salva em uma parede. Agora ela deve ficar corretamente embutida e cortar a parede conforme esperado.

DICA: Verifique sempre o nível de referência da laje do buraco de parede antes de salvar qualquer objeto de biblioteca de janela ou porta personalizada, para garantir uma colocação adequada.
