Descrição
Você está tentando modelar uma forma de cobertura complexa semelhante a um paraboloide hiperbólico, que é uma superfície de curvatura dupla, com forma convexa ao longo de um eixo e côncava ao longo do outro. Essa forma é ideal para criar coberturas de membrana fina que são esteticamente agradáveis e estruturalmente eficientes. No entanto, você não tem certeza de como alcançar esse resultado com a Ferramenta Membrana.
Solução
A criação de uma cobertura em paraboloide hiperbólico envolve o uso da Ferramenta Membrana para definir a forma complexa. Veja como fazer:
Fase 1: Prepare as paredes de referência

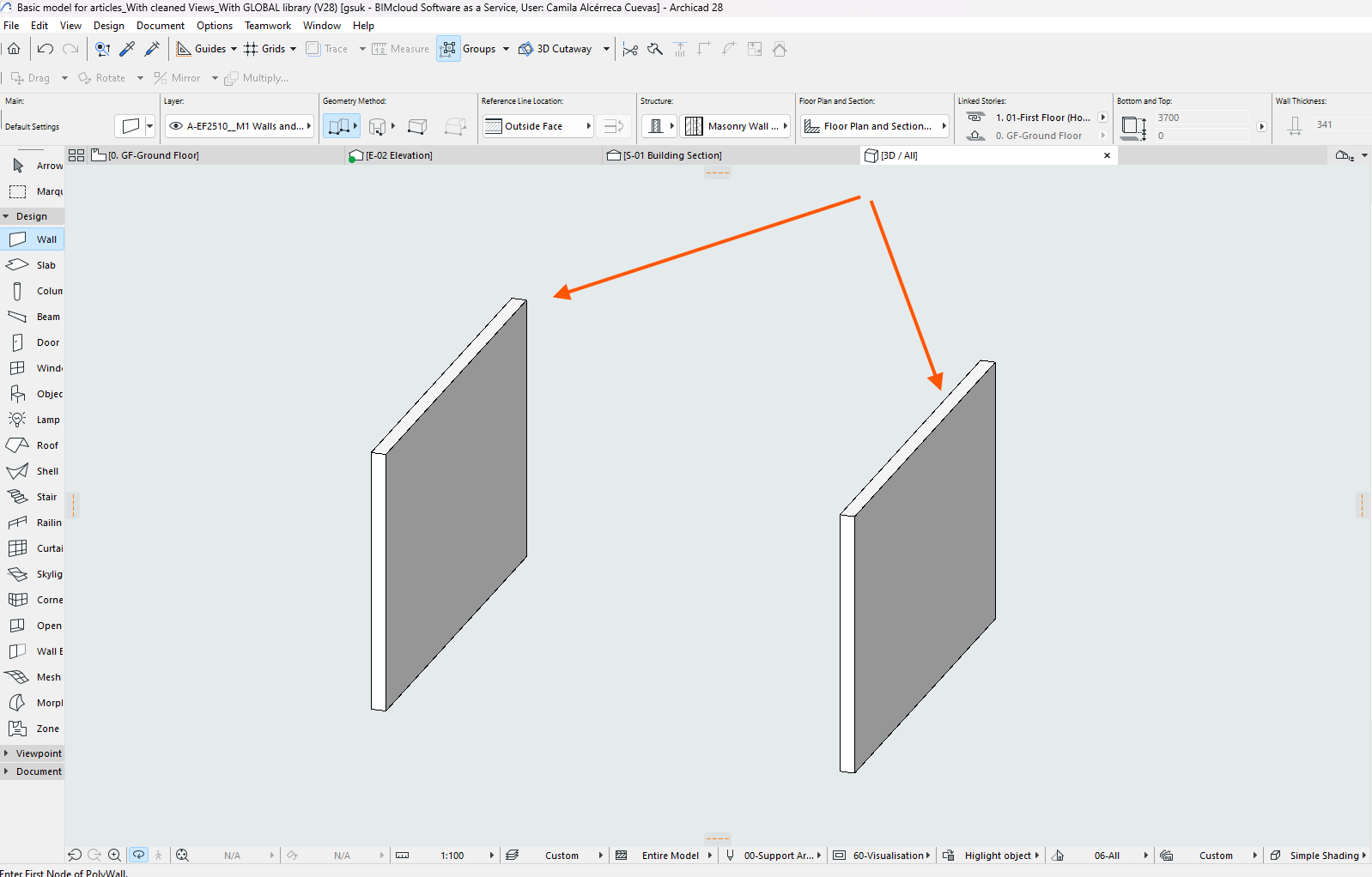

- Comece criando paredes de referência que servirão como planos para definir a orientação, a forma e a posição das splines (ou arestas) que serão extrudadas para formar sua cobertura em paraboloide hiperbólico.
- Certifique-se de que essas paredes sejam altas o suficiente para acomodar a altura da sua cobertura.
Fase 2: Crie uma membrana regulada

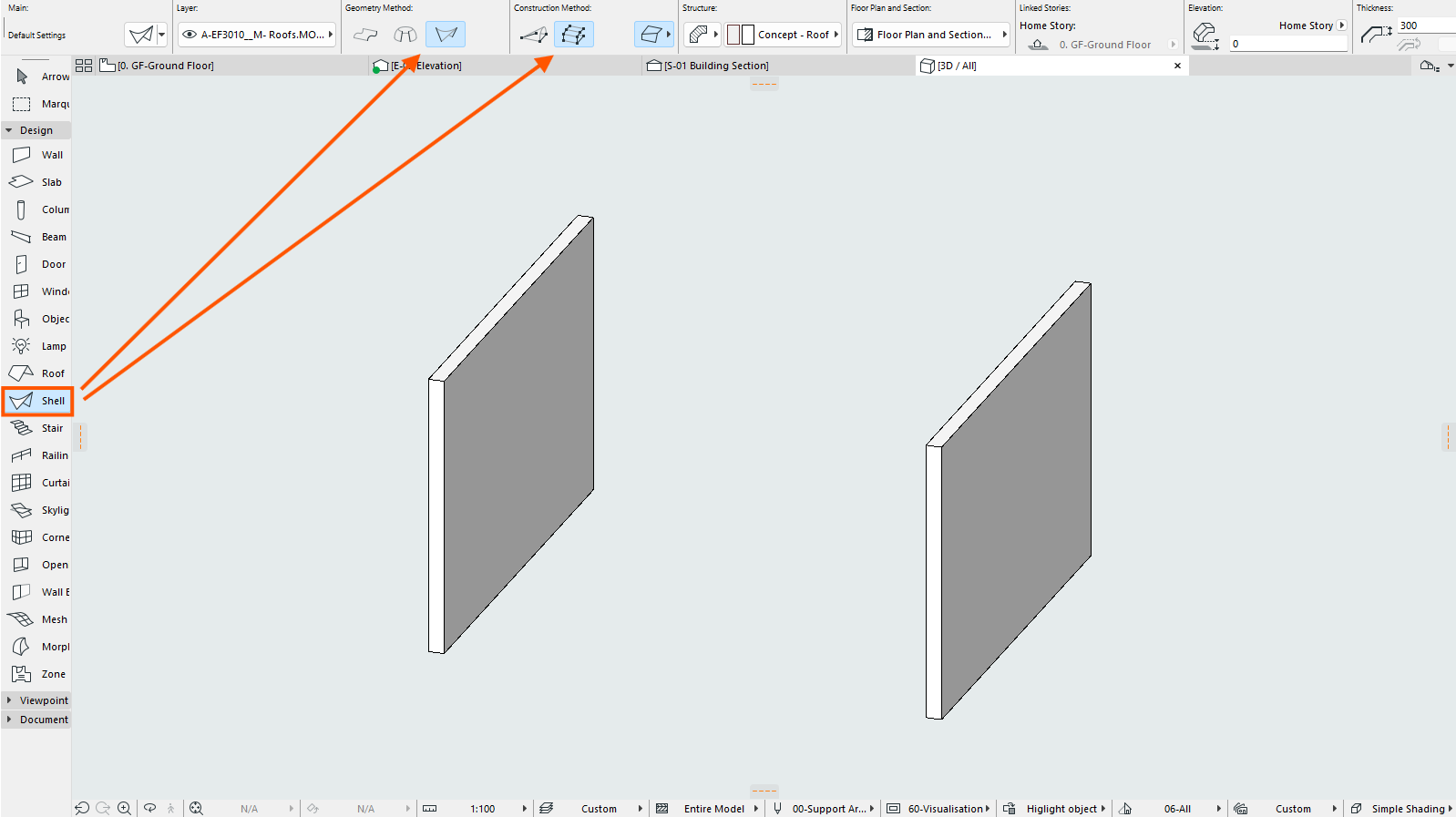

- Ative a Ferramenta Membrana na Caixa de Ferramentas.
- Defina o Método de Geometria da membrana como Regulada.
Defina o Método de Construção da membrana como Detalhado.

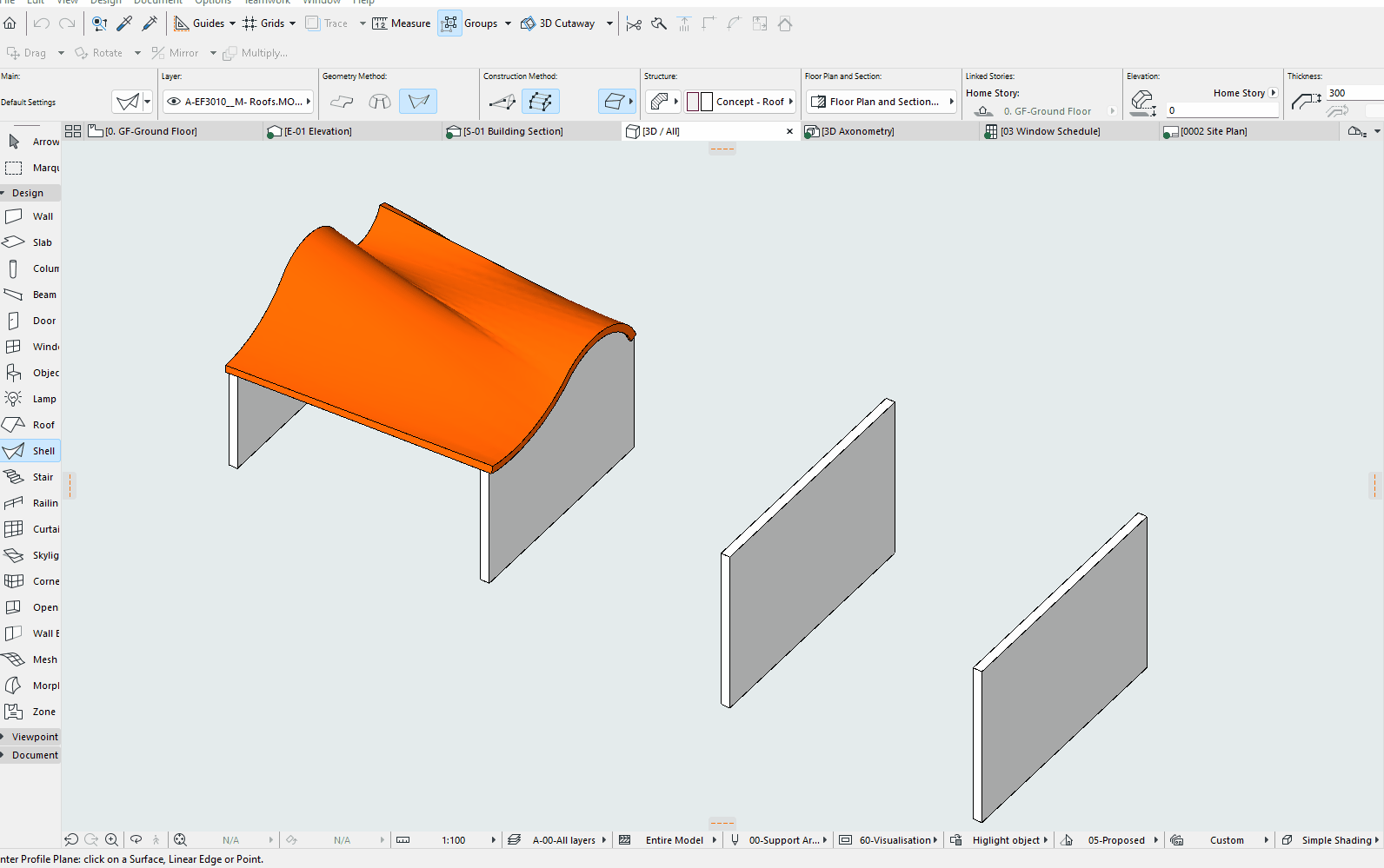

- Clique na face de uma das paredes de referência para usá-la como plano de edição e comece a definir os perfis da membrana. Você pode usar linhas retas ou editar o perfil como uma spline.
- Clique duas vezes quando o primeiro perfil estiver pronto.
Vá para a parede oposta para usá-la como plano de edição do perfil oposto. Clique novamente para criar a membrana base.
DICA: O Archicad mostra uma dica no canto inferior esquerdo indicando o que fazer a seguir. A membrana deste exemplo tem apenas duas faces principais, mas você pode adicionar quantas faces forem necessárias.
Fase 3: Ajuste e refine a membrana

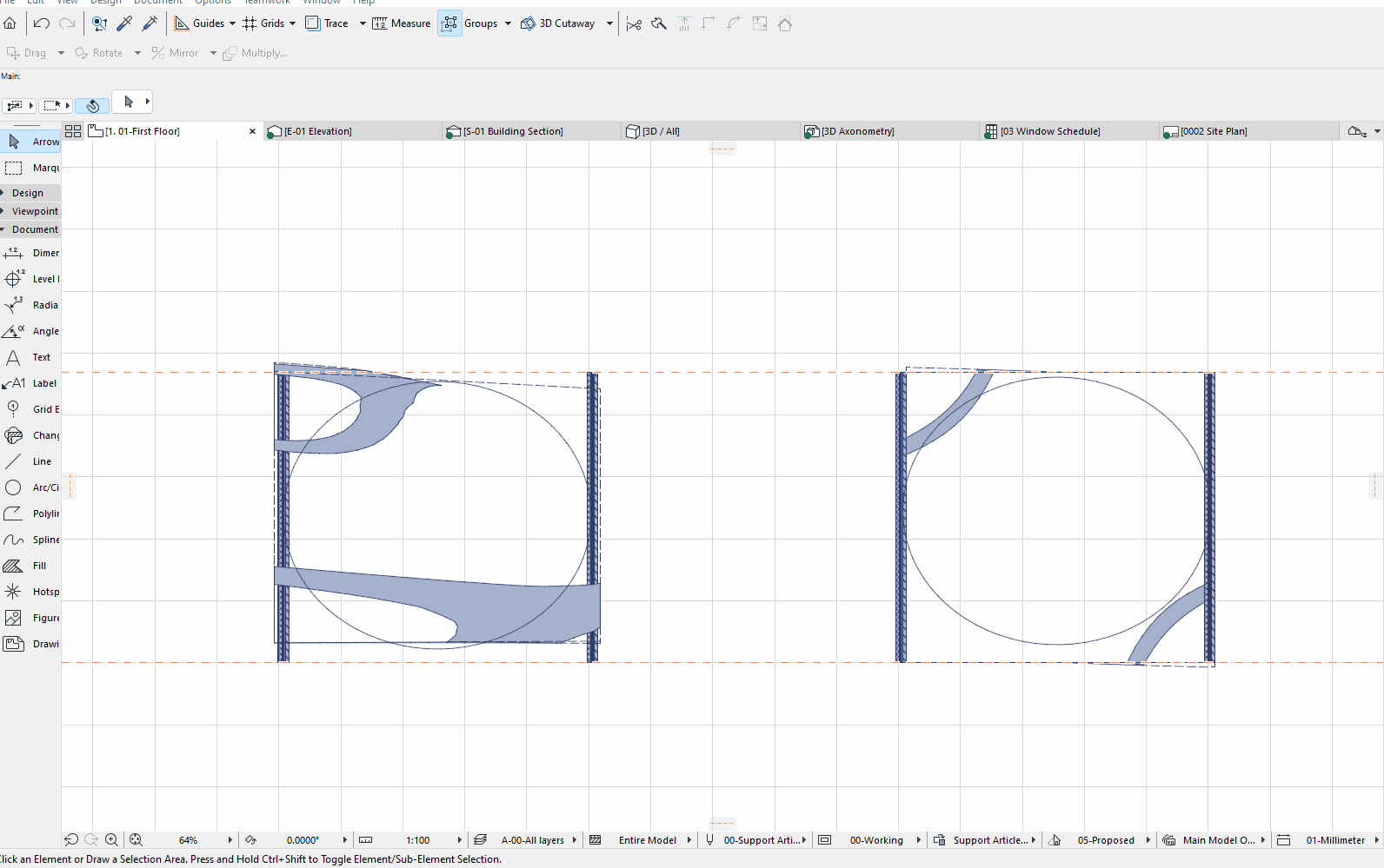

- Na planta baixa, use uma polilinha, uma spline ou a ferramenta Arco/Círculo para definir o contorno do paraboloide
- Selecione a Membrana e, com o botão direito do mouse, acesse > Definir Contorno da Membrana
- Em seguida, mantenha pressionada a barra de espaço e clique na spline/elipse desenhada anteriormente para cortar o contorno da membrana. Isso ajuda a obter uma forma precisa de paraboloide hiperbólico.
- Você pode refinar ainda mais a forma adicionando mais pontos de referência ou ajustando os existentes.

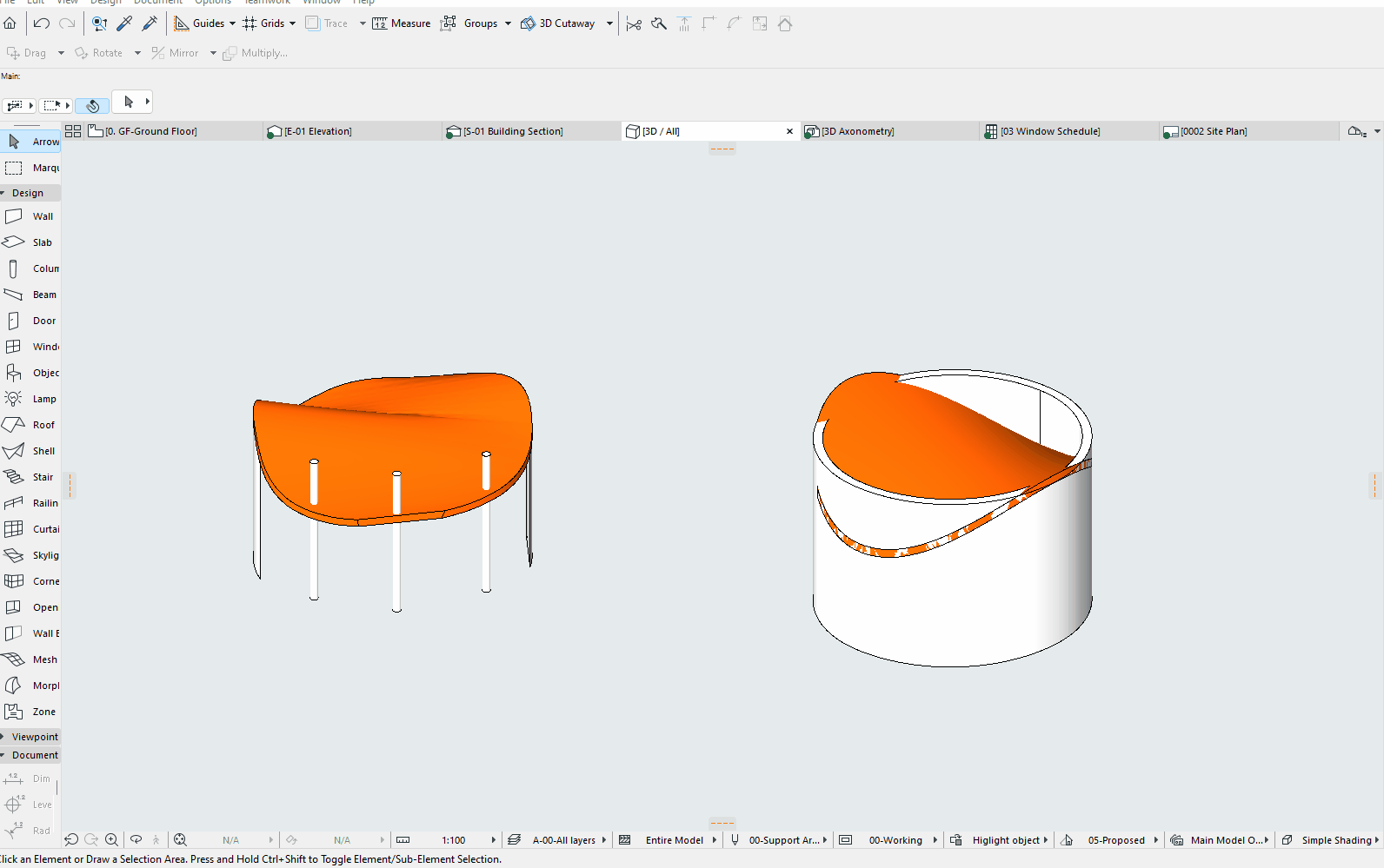

- Aplique materiais ou composições à sua membrana para corresponder à construção desejada.
- Use o comando Cortar para cobertura para cortar as paredes/pilares do seu projeto e ajustá-los perfeitamente à membrana.
