Descrição

Em muitos projetos arquitetônicos, as paredes com perfil exigem que camadas individuais sejam ajustadas por razões estéticas, funcionais ou técnicas. Embora o Archicad permita criar Perfis Complexos, como posso mover camadas específicas de forma independente depois que um perfil é aplicado?

Solução

Sim, você pode usar os Modificadores de Perfil no Archicad para mover camadas individuais em uma parede com perfil. Isso é particularmente útil quando você quer criar camadas afastadas (por exemplo, para revestimento, isolamento ou acabamentos) ou ajustar dinamicamente a posição de camadas específicas sem modificar o perfil inteiro. Veja como configurar:

Passo 1: Criar um Perfil Personalizado

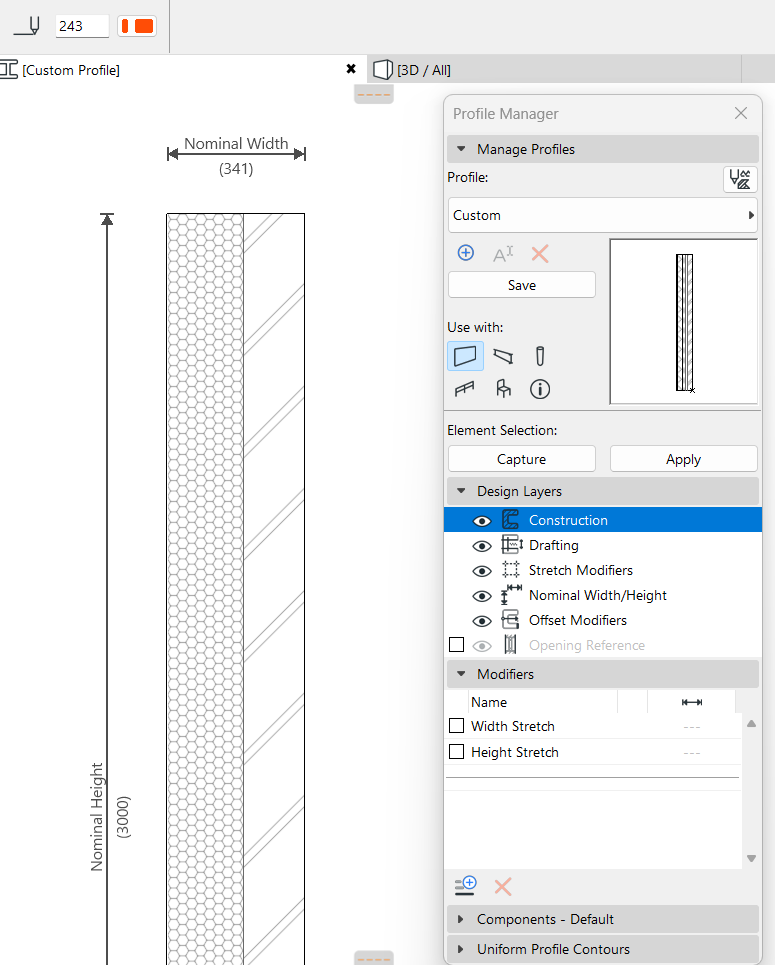

Acesse Modelagem > Perfis Complexos > Gestor de Perfil.
Clique em Novo ou selecione um perfil existente para editar.
Use a Ferramenta Trama para desenhar as camadas da sua parede (por exemplo, estrutura, isolamento, revestimento).
Atribua os Materiais de Construção adequados a cada trama para obter interseções corretas com base em prioridades.
Salve o perfil.

Passo 2: Adicionar Modificadores de Perfil

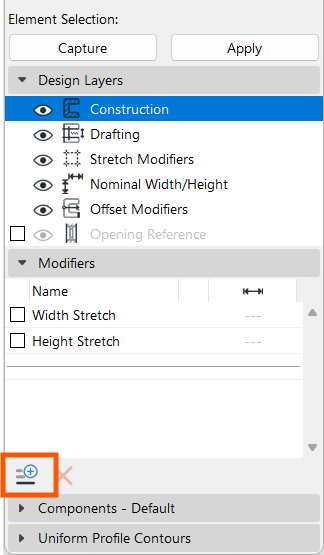

No painel Modificadores, clique em Novo Modificador e dê um nome a ele.
O modificador recém-criado aparece na lista de modificadores. O triângulo de advertência inicial indica que esse modificador ainda não tem definição.

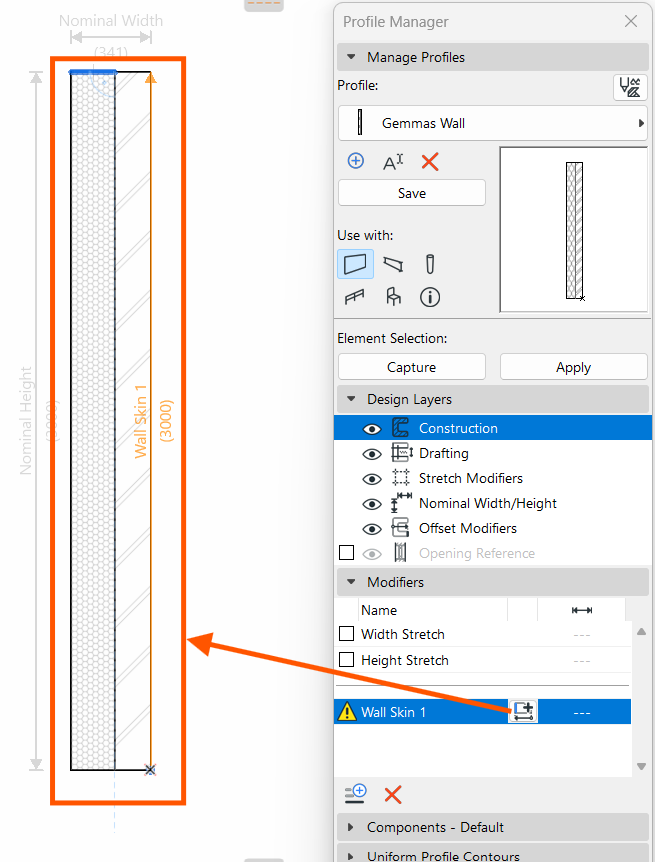

Clique no botão Adicionar Cota de Afastamento no painel Modificadores
Durante a edição, as arestas disponíveis que podem ser afastadas são exibidas em preto; ao passar o cursor sobre elas, aparecem em destaque em azul.
Clique na aresta a ser afastada:

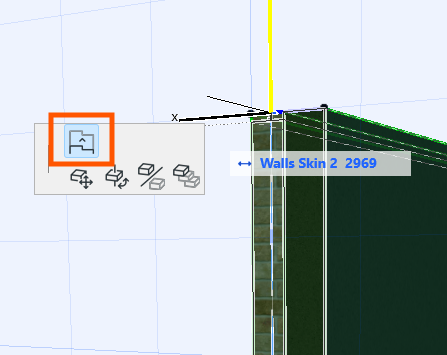

- Arraste o cursor: o nome do parâmetro do modificador aparece, e você está arrastando a linha de cota dele.
- Clique em um vértice da trama (este é o ponto de inserção) e, em seguida, arraste a linha de cota resultante e clique novamente para colocá-la.

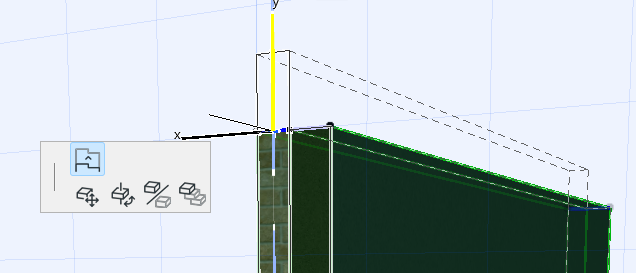

Repita o processo para adicionar modificadores separados para as demais camadas que você queira mover de forma independente.
Clique em Salvar no Gestor de Perfil.
