Como verificar se as linhas de referência estão conectadas no projeto

Descrição do problema

Ao colocar uma zona, ocorre o erro "Nenhum polígono fechado encontrado". Existe uma maneira fácil de verificar se as paredes estão corretamente conectadas?

Solução

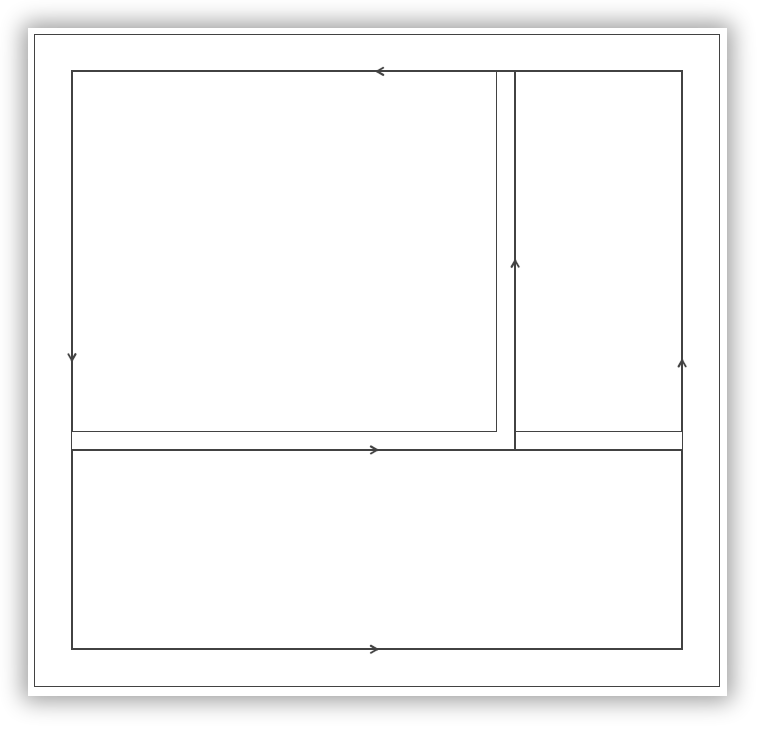

As paredes estão conectadas se suas linhas de referência se interceptarem.
Para ajudar a visualizar as conexões das paredes, você pode configurar uma visualização dedicada de garantia de qualidade. Esta visualização permite inspecionar facilmente se as linhas de referência das paredes estão corretamente conectadas, identificando quaisquer lacunas.

Criar a visualização:

1. Crie uma Combinação de Vegetais em que todos os elementos estejam invisíveis, exceto as Paredes.

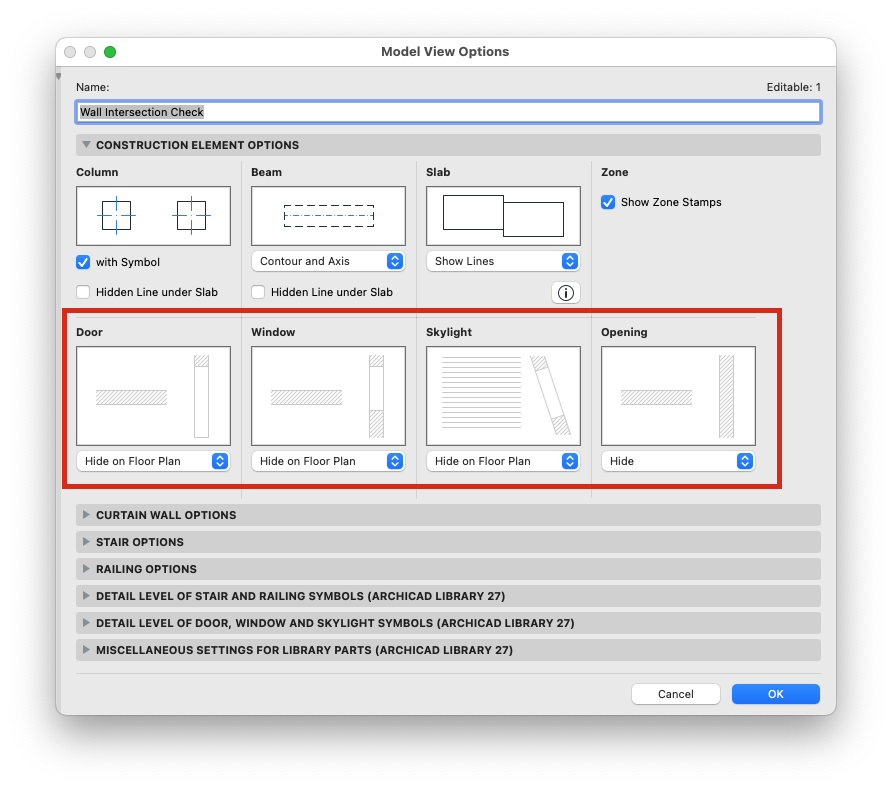

2. Criar uma Opção de Vista do Modelo onde elementos construtivos como porta, janela, claraboia e aberturas são definidos como invisíveis.

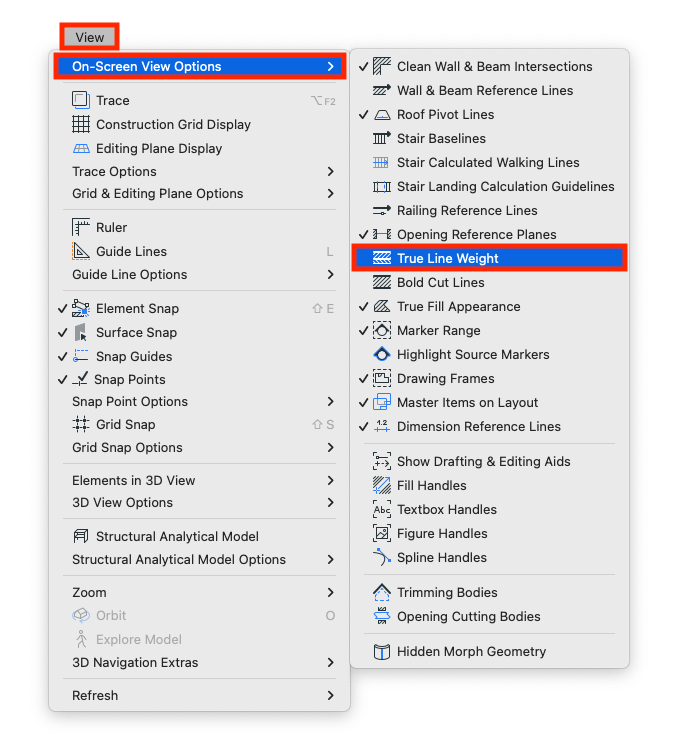

3. Ativar Espessura Real da Linha. Isso pode ser acessado em Visualização > Opções de Visualização na Tela > Espessura Real da Linha.

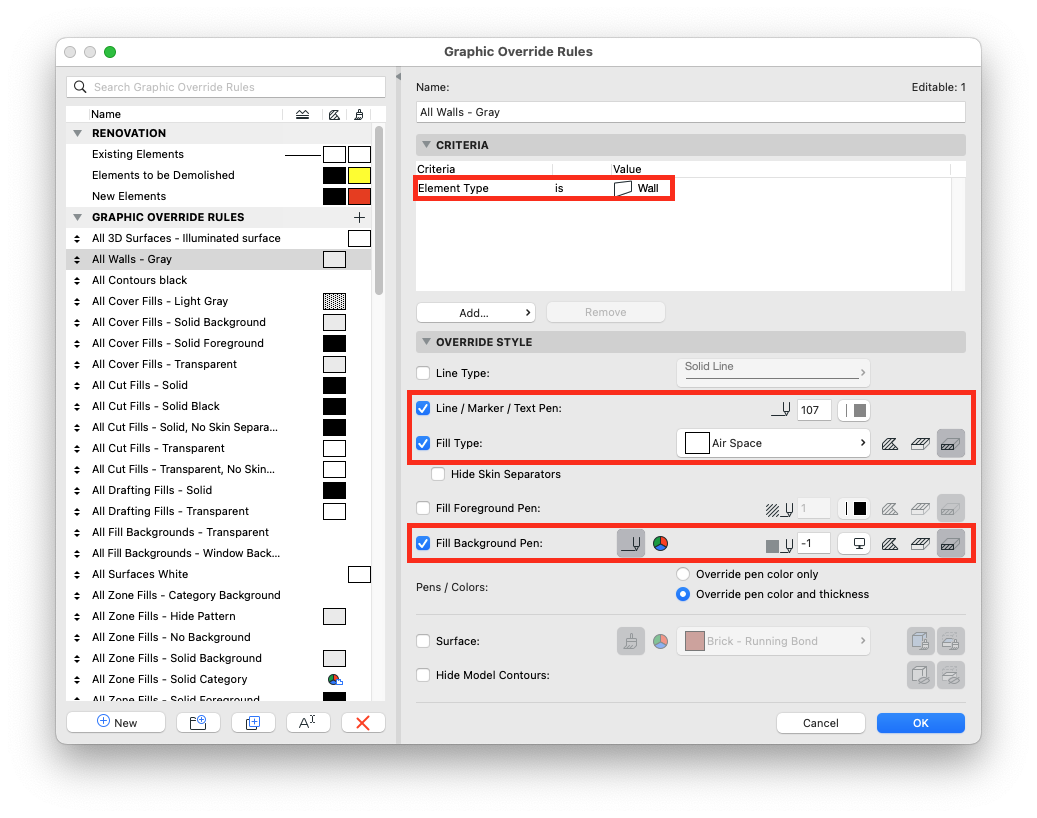

4. Crie uma Sobreposição Gráfica para as Paredes, definindo os contornos exibidos com uma cor mais clara e com trama de espaço de ar. Além disso, certifique-se de ativar "Sobrepor cor e espessura da caneta".

•

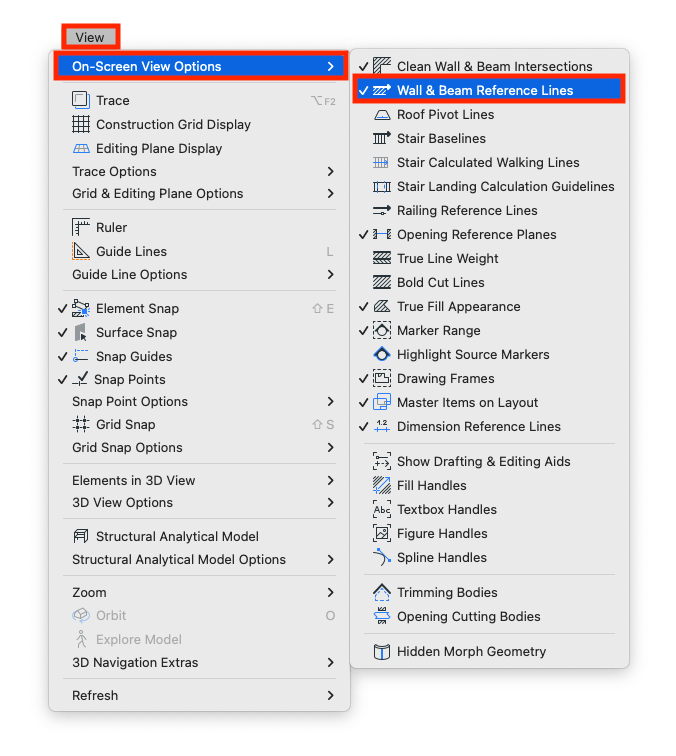

  5. Ativar linhas de referência para paredes e viga. Ir para Visualização > Opções de Visualização na Tela > Linhas de Referência de Parede e Viga
