Por que janelas e portas estão desalinhadas em paredes perfiladas?

Descrição do problema

Você coloca uma janela ou porta em uma parede construída a partir de um perfil complexo. A abertura

Solução

Essa incompatibilidade ocorre quando a linha de referência da abertura no perfil da parede não está alinhada com a aresta correta do perfil. Por padrão, a linha de referência é definida automaticamente, mas pode se deslocar depois que você editar o perfil.

1. Abra o Gestor de Perfil usando um dos seguintes

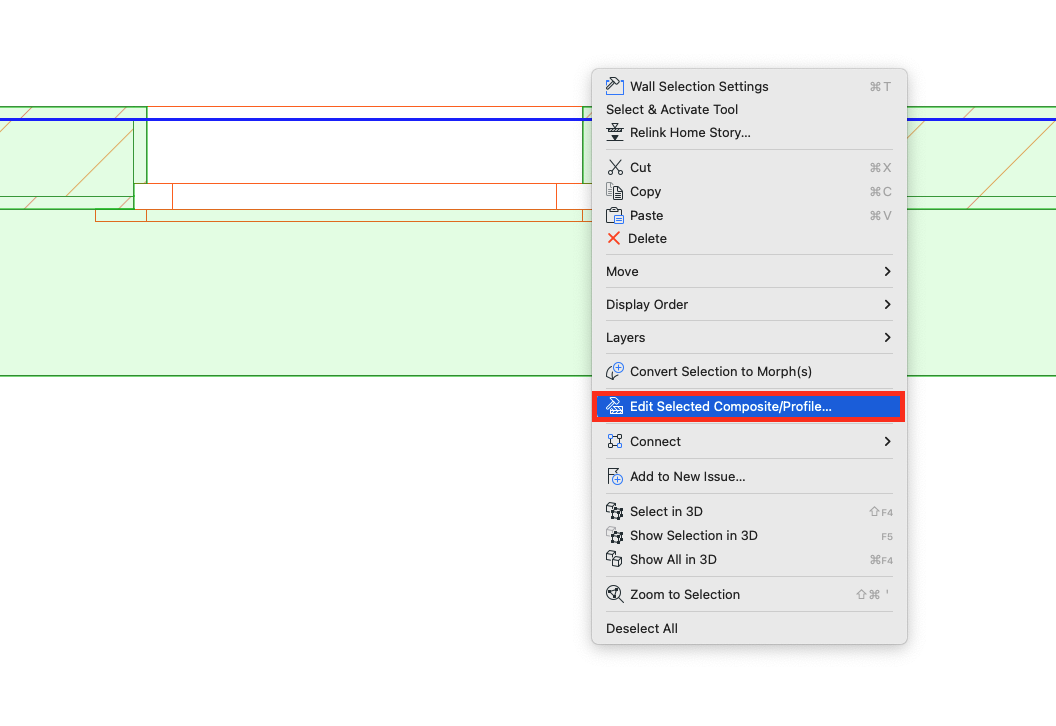

   1. Selecione a parede contendo a janela ou porta, clique com o botão direito e escolhaEditar Composição/Perfil Selecionado.
   2. Ir para Opções > Perfis Complexos > Gestor de Perfil, então selecione o perfil na lista.



2. Ative a camada Referência da Abertura na guia Camadas de Projeto do Gestor de Perfil. - Se esta camada permanecer desligada, as aberturas são colocadas ao longo da moldura do perfil.

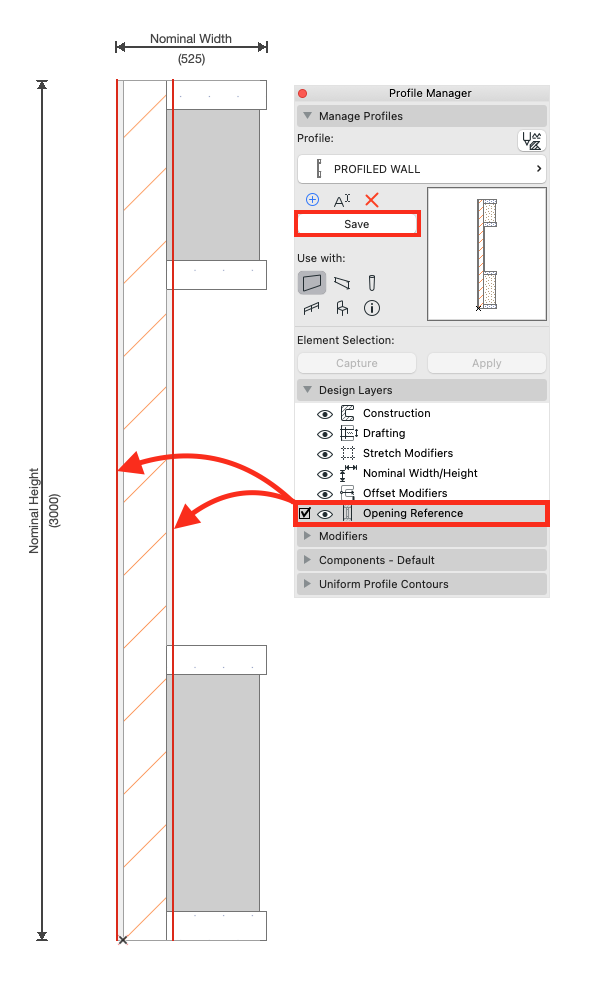

3. Alinhe as duas linhas de referência da abertura, mostradas em vermelho, com as arestas corretas da parede em cada lado. Essas linhas definem onde a abertura está posicionada em 3D.



4. Clique em Salvar, então feche o Gestor de Perfil para aplicar as alterações.

5. Verifique a janela ou porta na vista 3D para confirmar que agora corresponde à sua posição na planta, como mostrado abaixo.
