Como mostrar todas as paredes, cortadas ou em vista, com o mesmo padrão da trama?

Descrição do problema

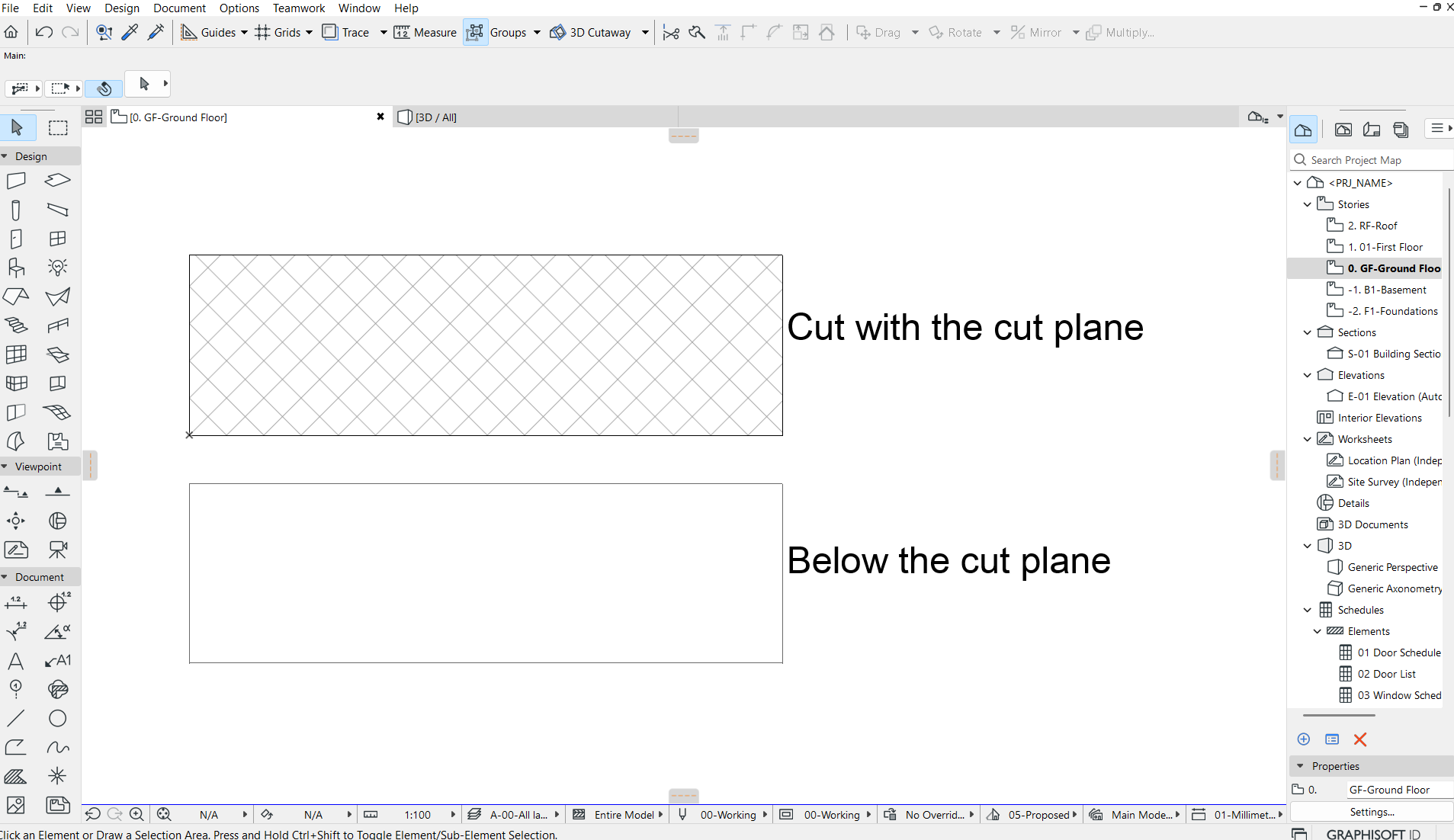

Paredes que não são cortadas pelo plano de corte, como paredes de fundação, não exibem uma trama de superfície ou cor na planta.

Solução

Você pode exibir uma trama de superfície em paredes não cortadas aplicando uma Sobreposição Gráfica. Siga estas etapas:

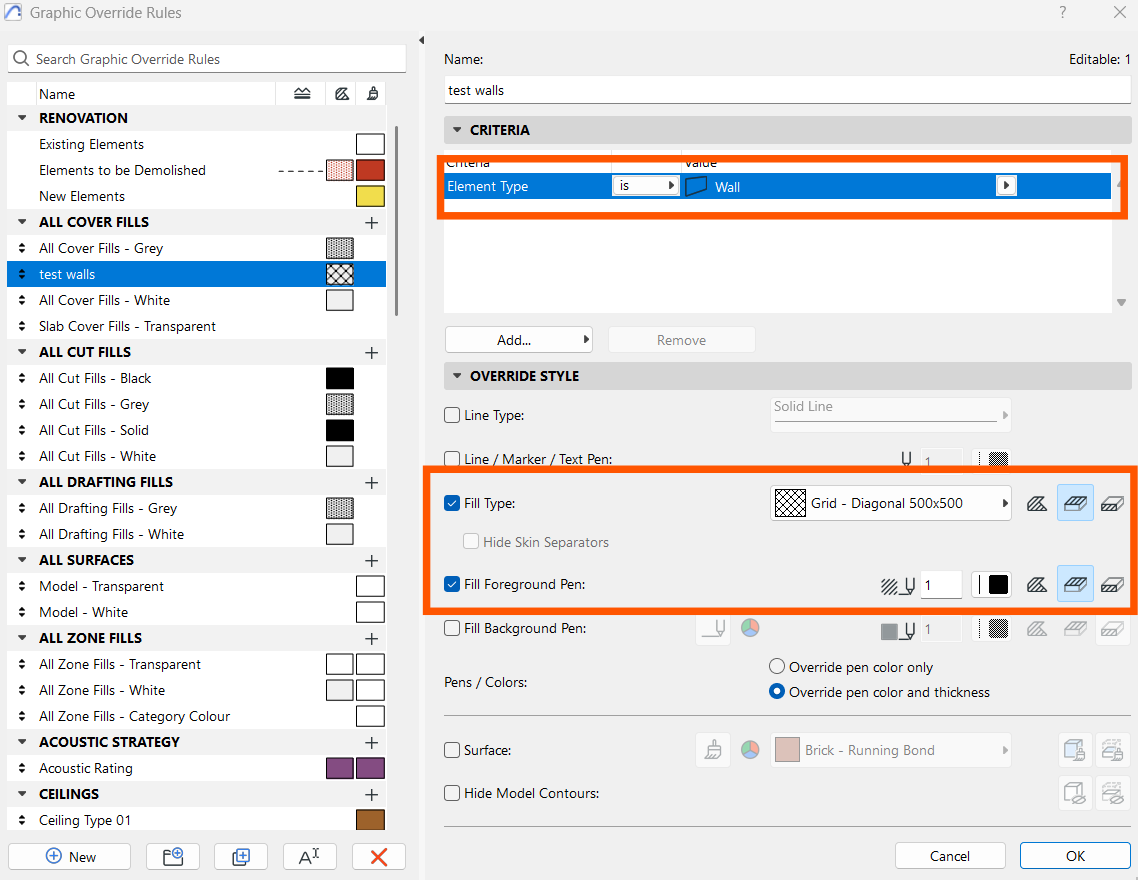

1. Ir para Documentação > Sobreposições Gráficas > Regras de Sobreposição Gráfica…
2. Crie uma nova regra e defina o Critério para que se aplique apenas a paredes.
3. Em Estilo de Sobreposição, ative Tipo de Trama e escolha a trama desejada. Certifique-se de que a sobreposição tenha como alvo a Trama de Superfície.
4. Ainda em Estilo de Sobreposição, ative a Caneta de Primeiro Plano da Trama e selecione a cor da caneta desejada. Novamente, aplique esta sobreposição apenas à Trama de Superfície.


5. Aplique a Sobreposição Gráfica à sua visualização ou às Definições de Vista.

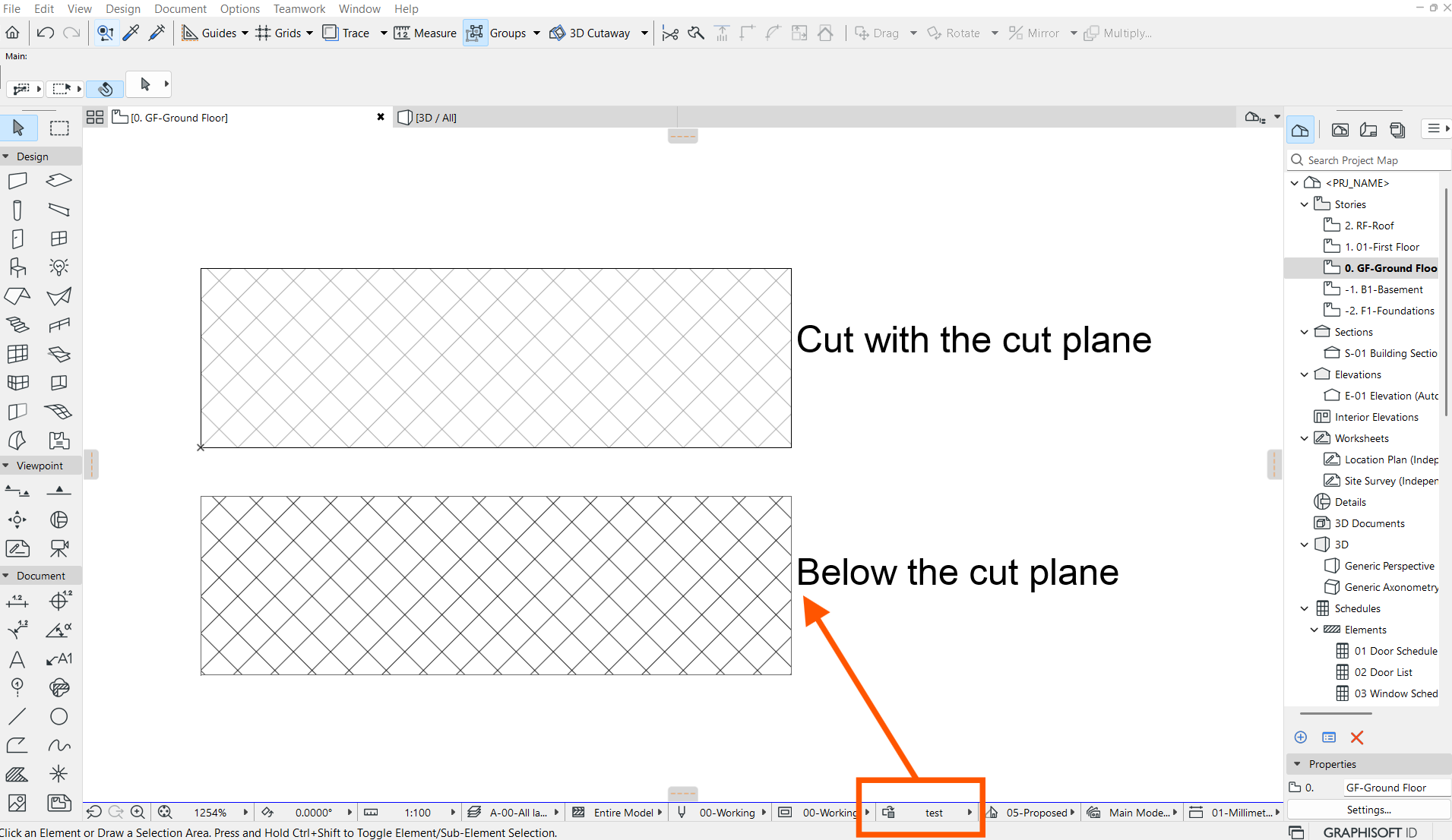

6. Depois de aplicar essas definições, seus elementos devem ficar como mostrado abaixo.
