Descrição do problema
Uma viga que passa sob uma laje de forro não pode ser exibida com linhas de contorno tracejadas na planta e aparece apenas com linhas contínuas.
Solução

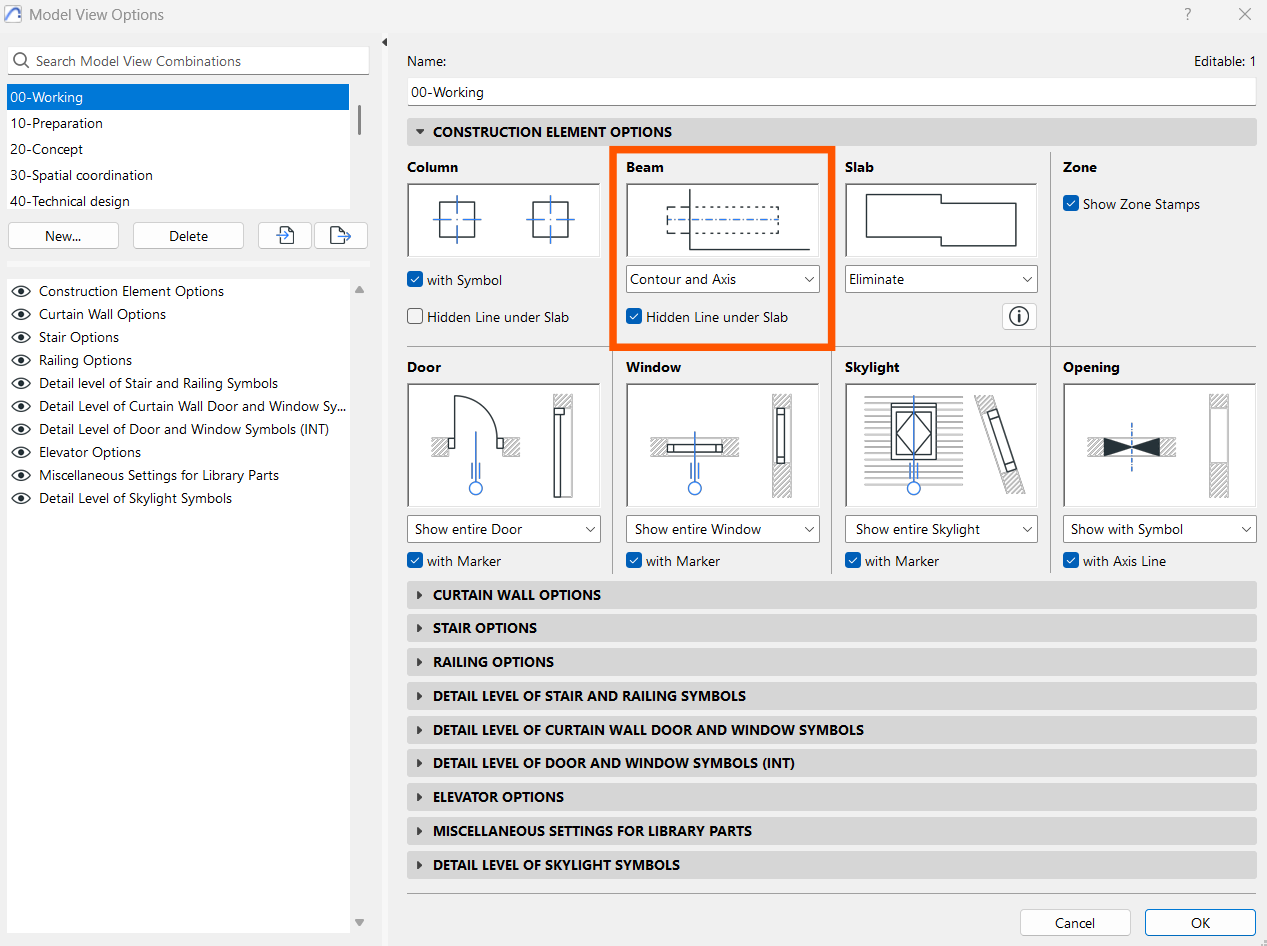

1. Verifique as Opções de Visualização do Modelo:
Documentação > Vista do Modelo > Vista do Modelo XY > Opções de Elemento Construtivo
- Para as vigas, Contorno e Eixo ou Apenas Contorno deve estar selecionado.
- A opção Linha Escondida sob Laje também deve estar ativada.

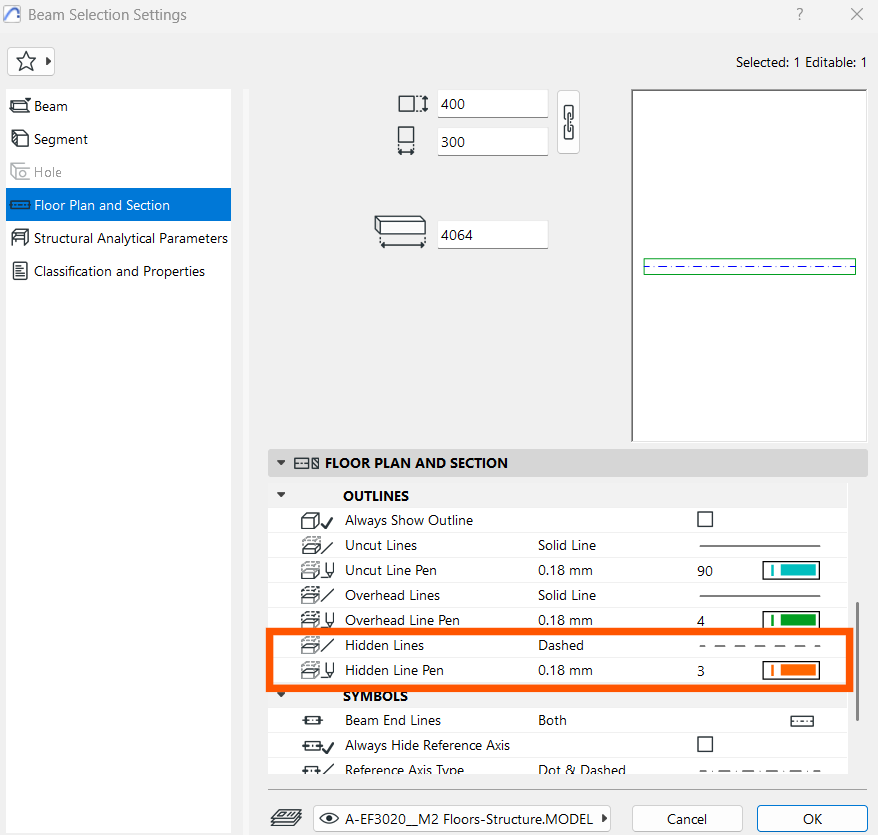

2. Verifique as definições da viga:
Definições de Seleção da Viga > Planta e Corte.
- O tipo de linhas desejado para as Linhas Invisíveis deve estar definido.
Dica: crie uma combinação de vista do modelo separada para esse tipo de planta, a fim de evitar conflitos com outras plantas que usem a mesma combinação.
